Датчик вібрацій

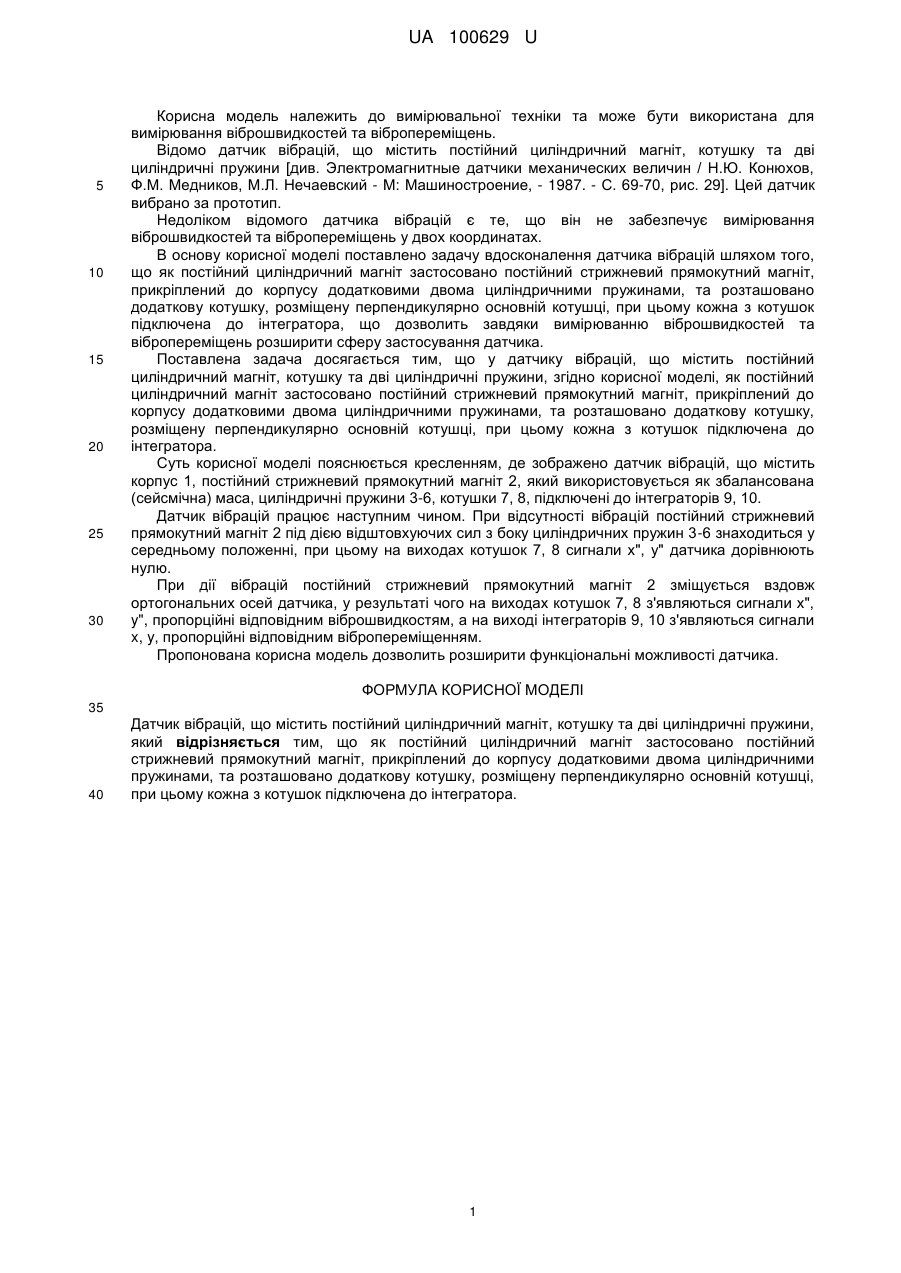

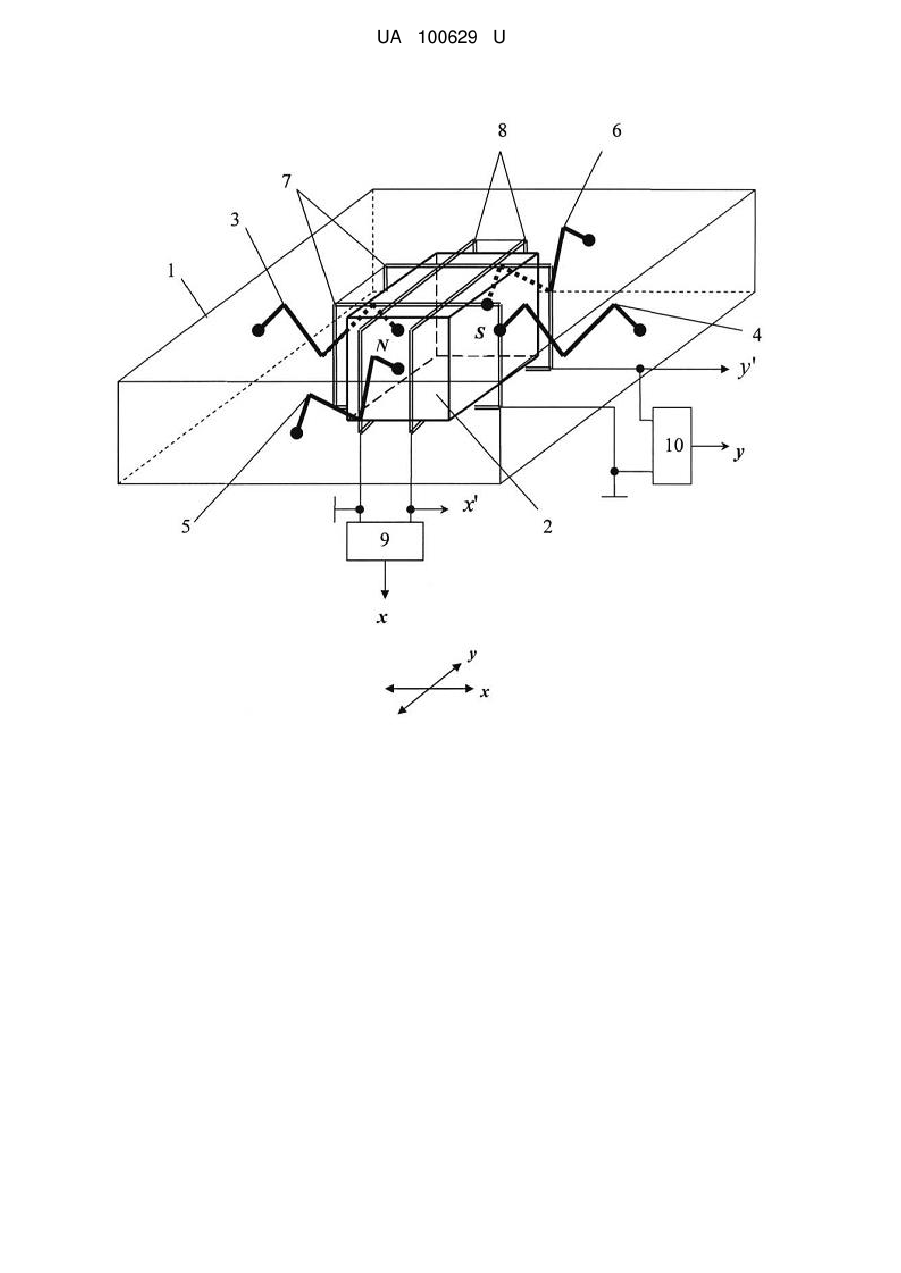

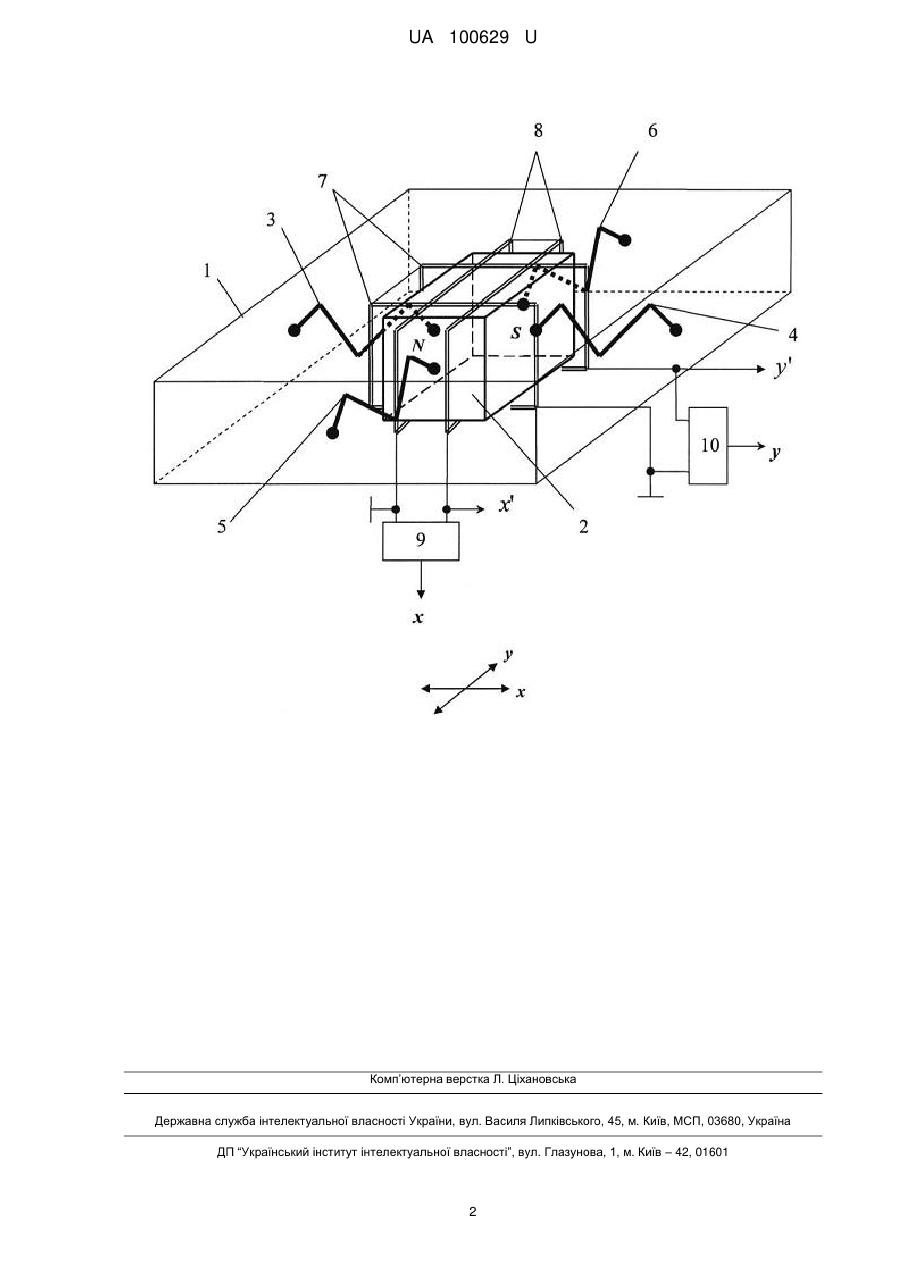

Реферат: UA 100629 U UA 100629 U 5 10 15 20 25 30 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання віброшвидкостей та вібропереміщень. Відомо датчик вібрацій, що містить постійний циліндричний магніт, котушку та дві циліндричні пружини [див. Электромагнитные датчики механических величин / Н.Ю. Конюхов, Ф.М. Медников, М.Л. Нечаевский - М: Машиностроение, - 1987. - С. 69-70, рис. 29]. Цей датчик вибрано за прототип. Недоліком відомого датчика вібрацій є те, що він не забезпечує вимірювання віброшвидкостей та вібропереміщень у двох координатах. В основу корисної моделі поставлено задачу вдосконалення датчика вібрацій шляхом того, що як постійний циліндричний магніт застосовано постійний стрижневий прямокутний магніт, прикріплений до корпусу додатковими двома циліндричними пружинами, та розташовано додаткову котушку, розміщену перпендикулярно основній котушці, при цьому кожна з котушок підключена до інтегратора, що дозволить завдяки вимірюванню віброшвидкостей та вібропереміщень розширити сферу застосування датчика. Поставлена задача досягається тим, що у датчику вібрацій, що містить постійний циліндричний магніт, котушку та дві циліндричні пружини, згідно корисної моделі, як постійний циліндричний магніт застосовано постійний стрижневий прямокутний магніт, прикріплений до корпусу додатковими двома циліндричними пружинами, та розташовано додаткову котушку, розміщену перпендикулярно основній котушці, при цьому кожна з котушок підключена до інтегратора. Суть корисної моделі пояснюється кресленням, де зображено датчик вібрацій, що містить корпус 1, постійний стрижневий прямокутний магніт 2, який використовується як збалансована (сейсмічна) маса, циліндричні пружини 3-6, котушки 7, 8, підключені до інтеграторів 9, 10. Датчик вібрацій працює наступним чином. При відсутності вібрацій постійний стрижневий прямокутний магніт 2 під дією відштовхуючих сил з боку циліндричних пружин 3-6 знаходиться у середньому положенні, при цьому на виходах котушок 7, 8 сигнали x", y" датчика дорівнюють нулю. При дії вібрацій постійний стрижневий прямокутний магніт 2 зміщується вздовж ортогональних осей датчика, у результаті чого на виходах котушок 7, 8 з'являються сигнали x", y", пропорційні відповідним віброшвидкостям, а на виході інтеграторів 9, 10 з'являються сигнали x, y, пропорційні відповідним вібропереміщенням. Пропонована корисна модель дозволить розширити функціональні можливості датчика. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Датчик вібрацій, що містить постійний циліндричний магніт, котушку та дві циліндричні пружини, який відрізняється тим, що як постійний циліндричний магніт застосовано постійний стрижневий прямокутний магніт, прикріплений до корпусу додатковими двома циліндричними пружинами, та розташовано додаткову котушку, розміщену перпендикулярно основній котушці, при цьому кожна з котушок підключена до інтегратора. 1 UA 100629 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
