Датчик вібрацій

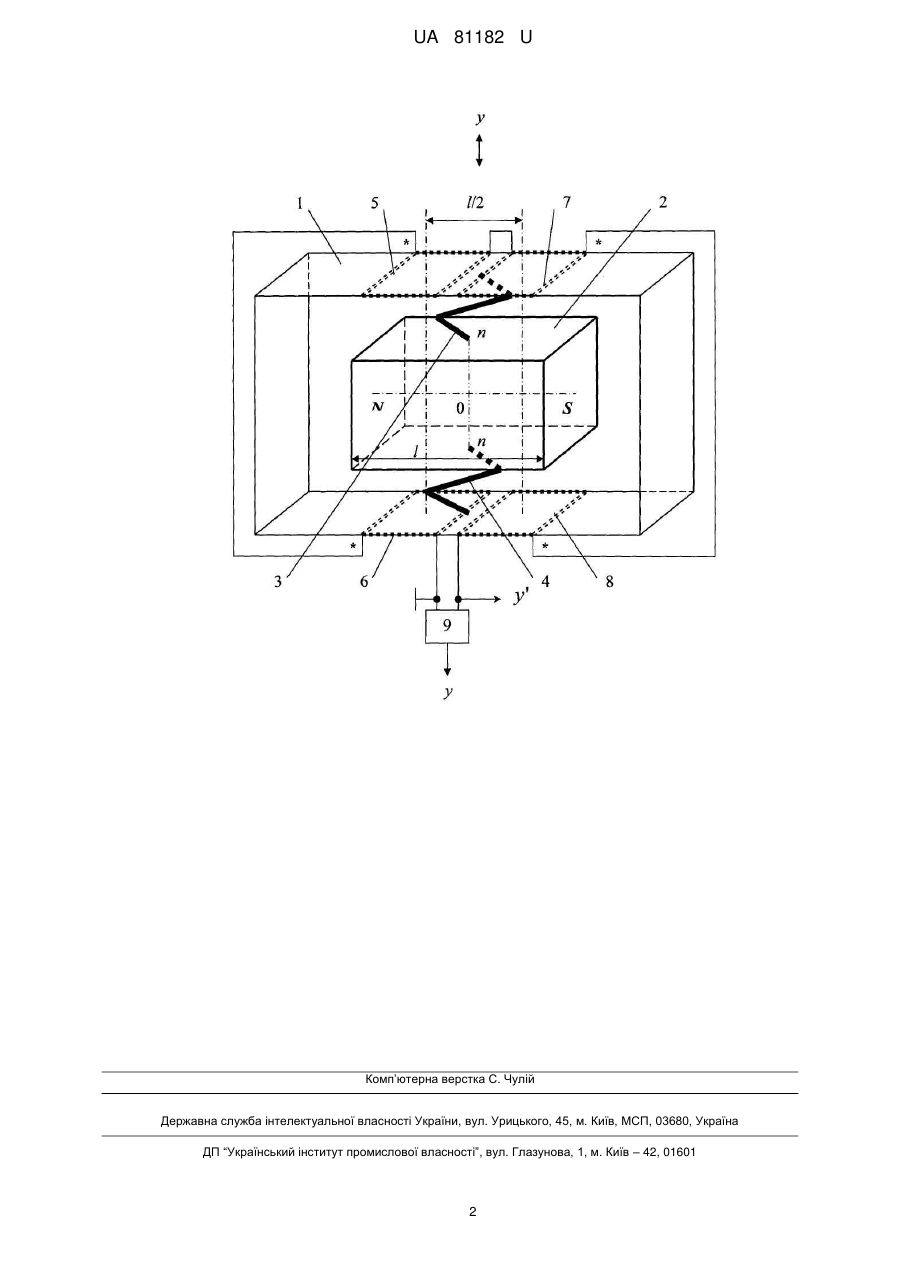

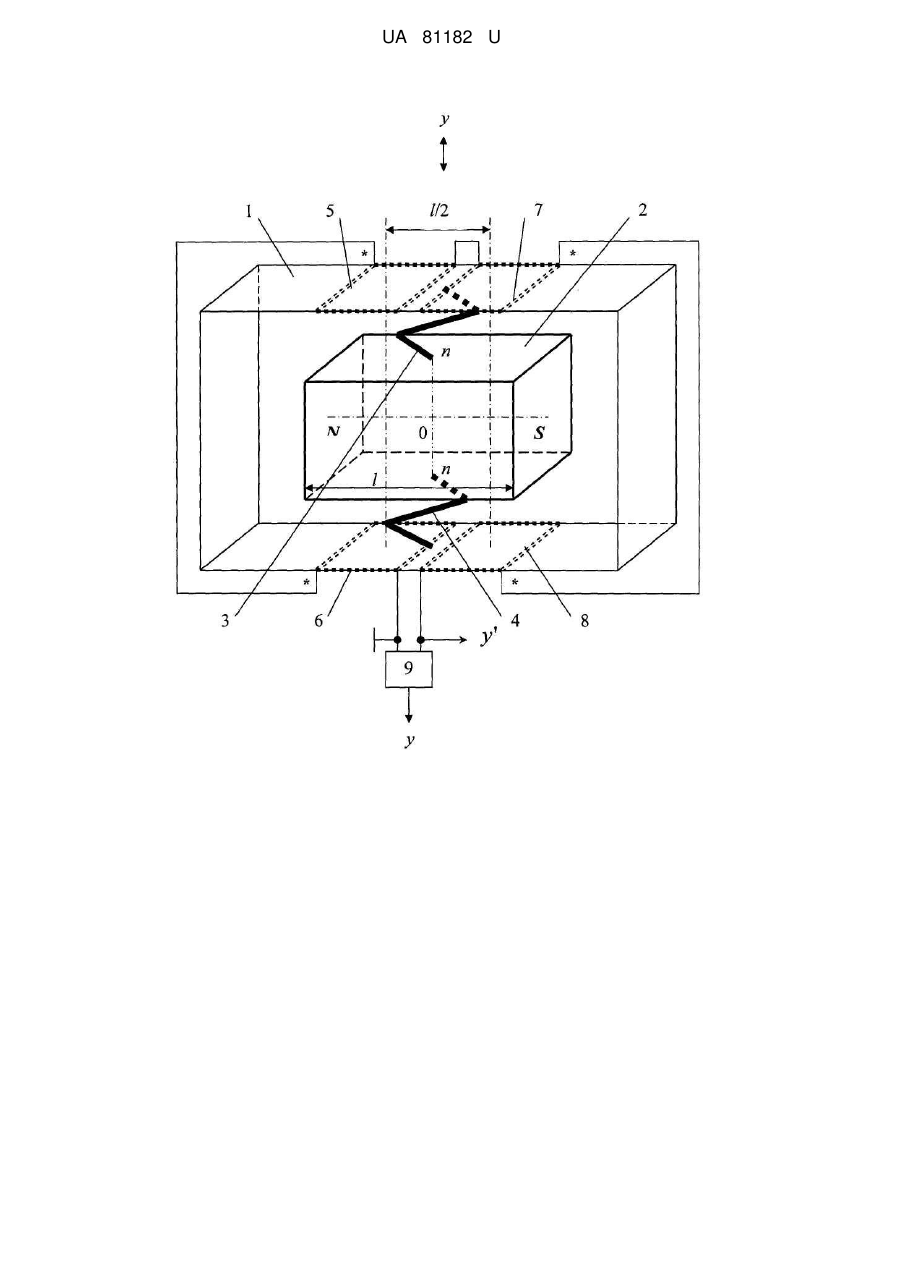

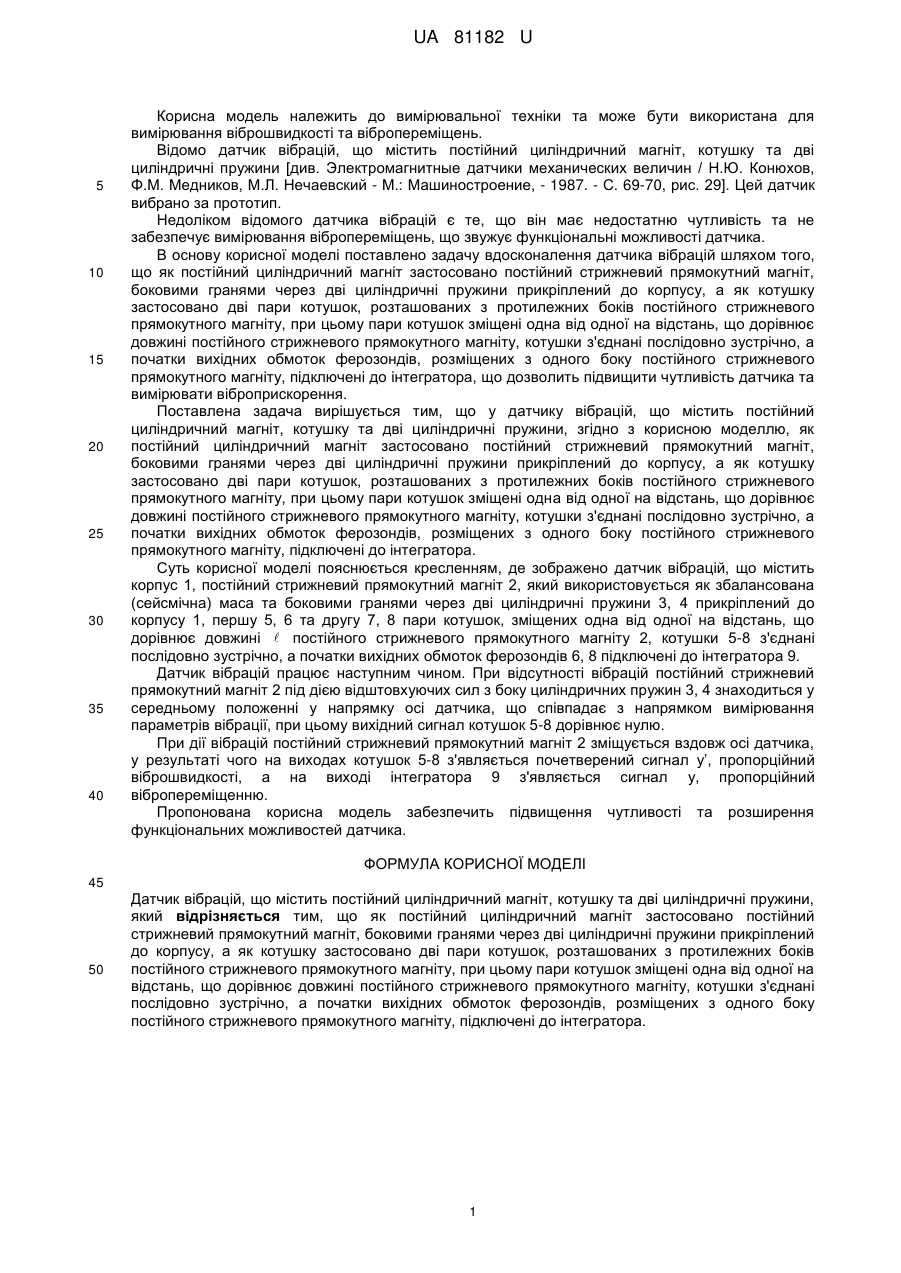

Реферат: UA 81182 U UA 81182 U 5 10 15 20 25 30 35 40 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання віброшвидкості та вібропереміщень. Відомо датчик вібрацій, що містить постійний циліндричний магніт, котушку та дві циліндричні пружини [див. Электромагнитные датчики механических величин / Н.Ю. Конюхов, Φ.Μ. Медников, Μ.Л. Нечаевский - Μ.: Машиностроение, - 1987. - С. 69-70, рис. 29]. Цей датчик вибрано за прототип. Недоліком відомого датчика вібрацій є те, що він має недостатню чутливість та не забезпечує вимірювання вібропереміщень, що звужує функціональні можливості датчика. В основу корисної моделі поставлено задачу вдосконалення датчика вібрацій шляхом того, що як постійний циліндричний магніт застосовано постійний стрижневий прямокутний магніт, боковими гранями через дві циліндричні пружини прикріплений до корпусу, а як котушку застосовано дві пари котушок, розташованих з протилежних боків постійного стрижневого прямокутного магніту, при цьому пари котушок зміщені одна від одної на відстань, що дорівнює довжині постійного стрижневого прямокутного магніту, котушки з'єднані послідовно зустрічно, а початки вихідних обмоток ферозондів, розміщених з одного боку постійного стрижневого прямокутного магніту, підключені до інтегратора, що дозволить підвищити чутливість датчика та вимірювати віброприскорення. Поставлена задача вирішується тим, що у датчику вібрацій, що містить постійний циліндричний магніт, котушку та дві циліндричні пружини, згідно з корисною моделлю, як постійний циліндричний магніт застосовано постійний стрижневий прямокутний магніт, боковими гранями через дві циліндричні пружини прикріплений до корпусу, а як котушку застосовано дві пари котушок, розташованих з протилежних боків постійного стрижневого прямокутного магніту, при цьому пари котушок зміщені одна від одної на відстань, що дорівнює довжині постійного стрижневого прямокутного магніту, котушки з'єднані послідовно зустрічно, а початки вихідних обмоток ферозондів, розміщених з одного боку постійного стрижневого прямокутного магніту, підключені до інтегратора. Суть корисної моделі пояснюється кресленням, де зображено датчик вібрацій, що містить корпус 1, постійний стрижневий прямокутний магніт 2, який використовується як збалансована (сейсмічна) маса та боковими гранями через дві циліндричні пружини 3, 4 прикріплений до корпусу 1, першу 5, 6 та другу 7, 8 пари котушок, зміщених одна від одної на відстань, що дорівнює довжині  постійного стрижневого прямокутного магніту 2, котушки 5-8 з'єднані послідовно зустрічно, а початки вихідних обмоток ферозондів 6, 8 підключені до інтегратора 9. Датчик вібрацій працює наступним чином. При відсутності вібрацій постійний стрижневий прямокутний магніт 2 під дією відштовхуючих сил з боку циліндричних пружин 3, 4 знаходиться у середньому положенні у напрямку осі датчика, що співпадає з напрямком вимірювання параметрів вібрації, при цьому вихідний сигнал котушок 5-8 дорівнює нулю. При дії вібрацій постійний стрижневий прямокутний магніт 2 зміщується вздовж осі датчика, у результаті чого на виходах котушок 5-8 з'являється почетверений сигнал у’, пропорційний віброшвидкості, а на виході інтегратора 9 з'являється сигнал у, пропорційний вібропереміщенню. Пропонована корисна модель забезпечить підвищення чутливості та розширення функціональних можливостей датчика. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Датчик вібрацій, що містить постійний циліндричний магніт, котушку та дві циліндричні пружини, який відрізняється тим, що як постійний циліндричний магніт застосовано постійний стрижневий прямокутний магніт, боковими гранями через дві циліндричні пружини прикріплений до корпусу, а як котушку застосовано дві пари котушок, розташованих з протилежних боків постійного стрижневого прямокутного магніту, при цьому пари котушок зміщені одна від одної на відстань, що дорівнює довжині постійного стрижневого прямокутного магніту, котушки з'єднані послідовно зустрічно, а початки вихідних обмоток ферозондів, розміщених з одного боку постійного стрижневого прямокутного магніту, підключені до інтегратора. 1 UA 81182 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
