Розстилач стрічки стебел льону льонозбирального комбайна

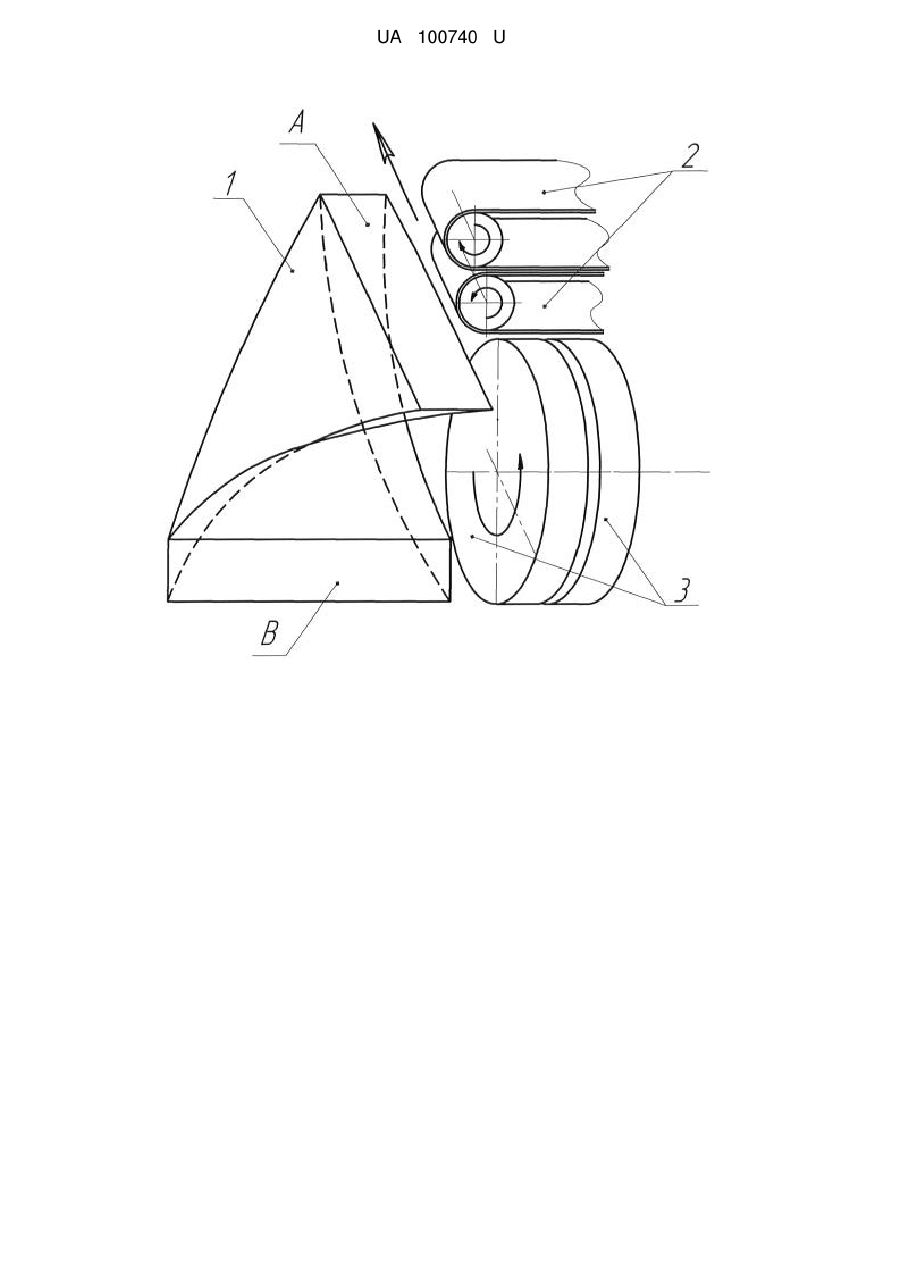

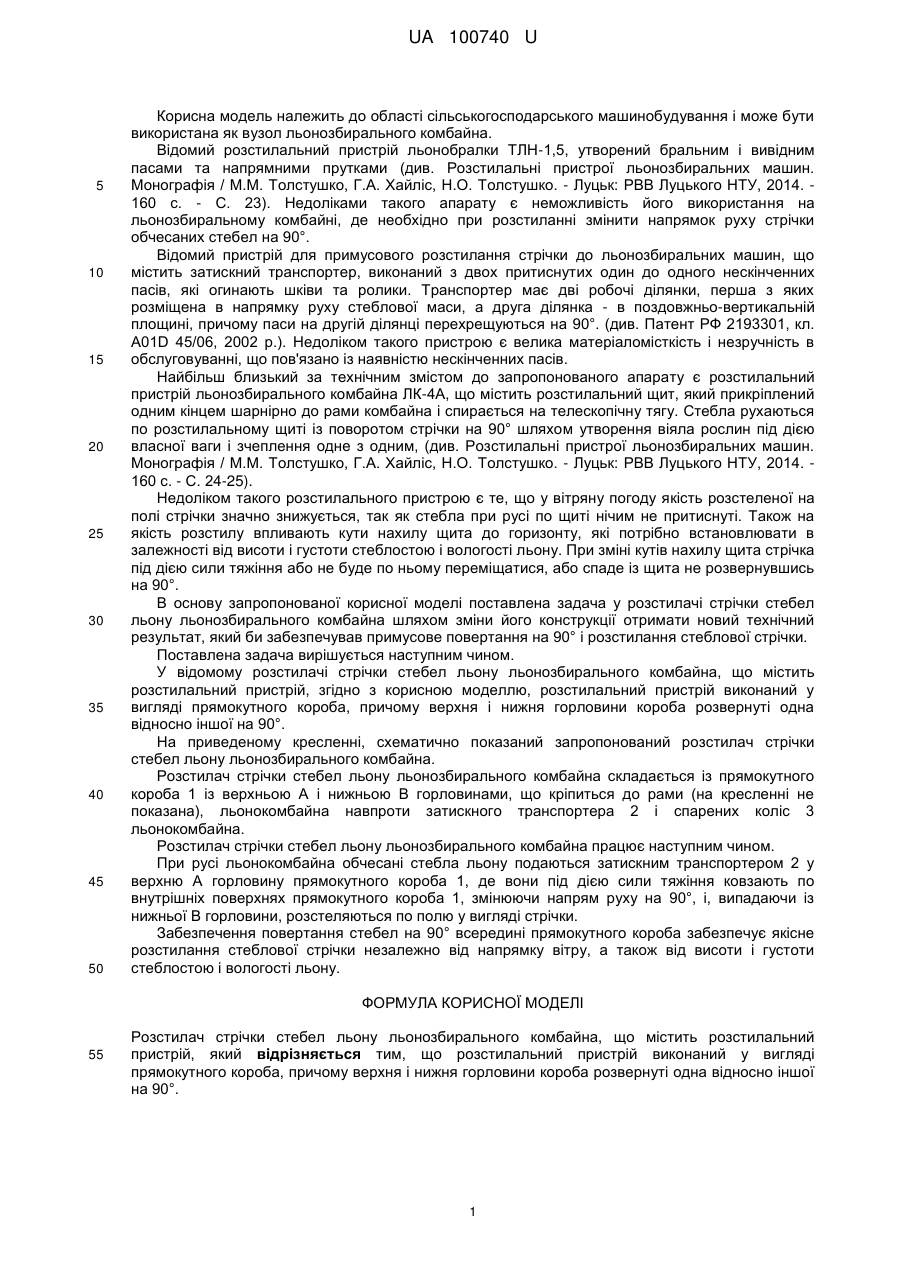

Реферат: Розстилач стрічки стебел льону льонозбирального комбайна містить розстилальний пристрій. Розстилальний пристрій виконаний у вигляді прямокутного короба, причому верхня і нижня горловини короба розвернуті одна відносно іншої на 90°. UA 100740 U (54) РОЗСТИЛАЧ СТРІЧКИ СТЕБЕЛ ЛЬОНУ ЛЬОНОЗБИРАЛЬНОГО КОМБАЙНА UA 100740 U UA 100740 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області сільськогосподарського машинобудування і може бути використана як вузол льонозбирального комбайна. Відомий розстилальний пристрій льонобралки ТЛН-1,5, утворений бральним і вивідним пасами та напрямними прутками (див. Розстилальні пристрої льонозбиральних машин. Монографія / М.М. Толстушко, Г.А. Хайліс, Н.О. Толстушко. - Луцьк: РВВ Луцького НТУ, 2014. 160 с. - С. 23). Недоліками такого апарату є неможливість його використання на льонозбиральному комбайні, де необхідно при розстиланні змінити напрямок руху стрічки обчесаних стебел на 90°. Відомий пристрій для примусового розстилання стрічки до льонозбиральних машин, що містить затискний транспортер, виконаний з двох притиснутих один до одного нескінченних пасів, які огинають шківи та ролики. Транспортер має дві робочі ділянки, перша з яких розміщена в напрямку руху стеблової маси, а друга ділянка - в поздовжньо-вертикальній площині, причому паси на другій ділянці перехрещуються на 90°. (див. Патент РФ 2193301, кл. A01D 45/06, 2002 p.). Недоліком такого пристрою є велика матеріаломісткість і незручність в обслуговуванні, що пов'язано із наявністю нескінченних пасів. Найбільш близький за технічним змістом до запропонованого апарату є розстилальний пристрій льонозбирального комбайна ЛК-4А, що містить розстилальний щит, який прикріплений одним кінцем шарнірно до рами комбайна і спирається на телескопічну тягу. Стебла рухаються по розстилальному щиті із поворотом стрічки на 90° шляхом утворення віяла рослин під дією власної ваги і зчеплення одне з одним, (див. Розстилальні пристрої льонозбиральних машин. Монографія / М.М. Толстушко, Г.А. Хайліс, Н.О. Толстушко. - Луцьк: РВВ Луцького НТУ, 2014. 160 с. - С. 24-25). Недоліком такого розстилального пристрою є те, що у вітряну погоду якість розстеленої на полі стрічки значно знижується, так як стебла при русі по щиті нічим не притиснуті. Також на якість розстилу впливають кути нахилу щита до горизонту, які потрібно встановлювати в залежності від висоти і густоти стеблостою і вологості льону. При зміні кутів нахилу щита стрічка під дією сили тяжіння або не буде по ньому переміщатися, або спаде із щита не розвернувшись на 90°. В основу запропонованої корисної моделі поставлена задача у розстилачі стрічки стебел льону льонозбирального комбайна шляхом зміни його конструкції отримати новий технічний результат, який би забезпечував примусове повертання на 90° і розстилання стеблової стрічки. Поставлена задача вирішується наступним чином. У відомому розстилачі стрічки стебел льону льонозбирального комбайна, що містить розстилальний пристрій, згідно з корисною моделлю, розстилальний пристрій виконаний у вигляді прямокутного короба, причому верхня і нижня горловини короба розвернуті одна відносно іншої на 90°. На приведеному кресленні, схематично показаний запропонований розстилач стрічки стебел льону льонозбирального комбайна. Розстилач стрічки стебел льону льонозбирального комбайна складається із прямокутного короба 1 із верхньою А і нижньою В горловинами, що кріпиться до рами (на кресленні не показана), льонокомбайна навпроти затискного транспортера 2 і спарених коліс 3 льонокомбайна. Розстилач стрічки стебел льону льонозбирального комбайна працює наступним чином. При русі льонокомбайна обчесані стебла льону подаються затискним транспортером 2 у верхню А горловину прямокутного короба 1, де вони під дією сили тяжіння ковзають по внутрішніх поверхнях прямокутного короба 1, змінюючи напрям руху на 90°, і, випадаючи із нижньої В горловини, розстеляються по полю у вигляді стрічки. Забезпечення повертання стебел на 90° всередині прямокутного короба забезпечує якісне розстилання стеблової стрічки незалежно від напрямку вітру, а також від висоти і густоти стеблостою і вологості льону. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Розстилач стрічки стебел льону льонозбирального комбайна, що містить розстилальний пристрій, який відрізняється тим, що розстилальний пристрій виконаний у вигляді прямокутного короба, причому верхня і нижня горловини короба розвернуті одна відносно іншої на 90°. 1 UA 100740 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
