Пристрій із збільшеною зоною дії проти ураганів

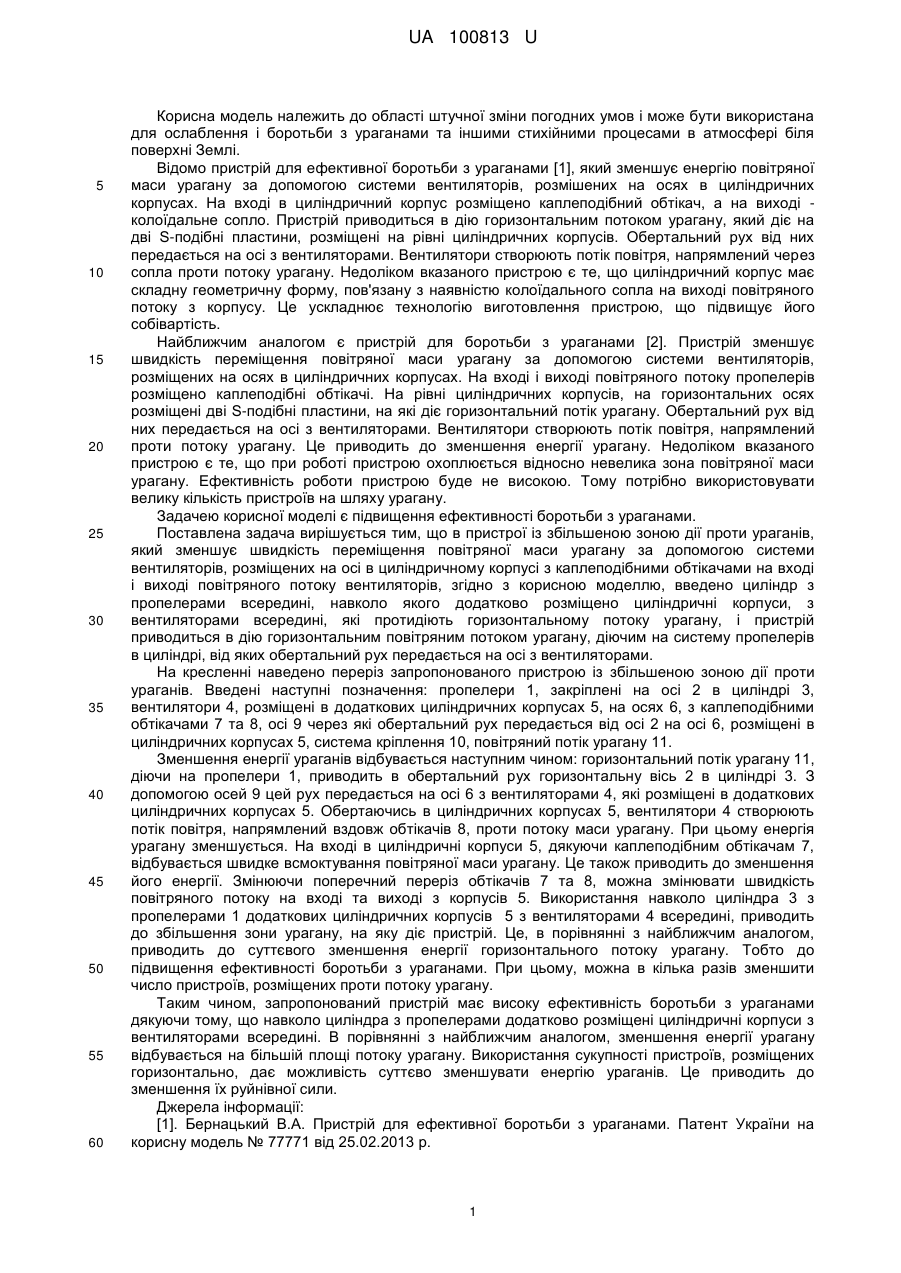

Реферат: UA 100813 U UA 100813 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області штучної зміни погодних умов і може бути використана для ослаблення і боротьби з ураганами та іншими стихійними процесами в атмосфері біля поверхні Землі. Відомо пристрій для ефективної боротьби з ураганами [1], який зменшує енергію повітряної маси урагану за допомогою системи вентиляторів, розмішених на осях в циліндричних корпусах. На вході в циліндричний корпус розміщено каплеподібний обтікач, а на виході колоїдальне сопло. Пристрій приводиться в дію горизонтальним потоком урагану, який діє на дві S-подібні пластини, розміщені на рівні циліндричних корпусів. Обертальний рух від них передається на осі з вентиляторами. Вентилятори створюють потік повітря, напрямлений через сопла проти потоку урагану. Недоліком вказаного пристрою є те, що циліндричний корпус має складну геометричну форму, пов'язану з наявністю колоїдального сопла на виході повітряного потоку з корпусу. Це ускладнює технологію виготовлення пристрою, що підвищує його собівартість. Найближчим аналогом є пристрій для боротьби з ураганами [2]. Пристрій зменшує швидкість переміщення повітряної маси урагану за допомогою системи вентиляторів, розміщених на осях в циліндричних корпусах. На вході і виході повітряного потоку пропелерів розміщено каплеподібні обтікачі. На рівні циліндричних корпусів, на горизонтальних осях розміщені дві S-подібні пластини, на які діє горизонтальний потік урагану. Обертальний рух від них передається на осі з вентиляторами. Вентилятори створюють потік повітря, напрямлений проти потоку урагану. Це приводить до зменшення енергії урагану. Недоліком вказаного пристрою є те, що при роботі пристрою охоплюється відносно невелика зона повітряної маси урагану. Ефективність роботи пристрою буде не високою. Тому потрібно використовувати велику кількість пристроїв на шляху урагану. Задачею корисної моделі є підвищення ефективності боротьби з ураганами. Поставлена задача вирішується тим, що в пристрої із збільшеною зоною дії проти ураганів, який зменшує швидкість переміщення повітряної маси урагану за допомогою системи вентиляторів, розміщених на осі в циліндричному корпусі з каплеподібними обтікачами на вході і виході повітряного потоку вентиляторів, згідно з корисною моделлю, введено циліндр з пропелерами всередині, навколо якого додатково розміщено циліндричні корпуси, з вентиляторами всередині, які протидіють горизонтальному потоку урагану, і пристрій приводиться в дію горизонтальним повітряним потоком урагану, діючим на систему пропелерів в циліндрі, від яких обертальний рух передається на осі з вентиляторами. На кресленні наведено переріз запропонованого пристрою із збільшеною зоною дії проти ураганів. Введені наступні позначення: пропелери 1, закріплені на осі 2 в циліндрі 3, вентилятори 4, розміщені в додаткових циліндричних корпусах 5, на осях 6, з каплеподібними обтікачами 7 та 8, осі 9 через які обертальний рух передається від осі 2 на осі 6, розміщені в циліндричних корпусах 5, система кріплення 10, повітряний потік урагану 11. Зменшення енергії ураганів відбувається наступним чином: горизонтальний потік урагану 11, діючи на пропелери 1, приводить в обертальний рух горизонтальну вісь 2 в циліндрі 3. З допомогою осей 9 цей рух передається на осі 6 з вентиляторами 4, які розміщені в додаткових циліндричних корпусах 5. Обертаючись в циліндричних корпусах 5, вентилятори 4 створюють потік повітря, напрямлений вздовж обтікачів 8, проти потоку маси урагану. При цьому енергія урагану зменшується. На вході в циліндричні корпуси 5, дякуючи каплеподібним обтікачам 7, відбувається швидке всмоктування повітряної маси урагану. Це також приводить до зменшення його енергії. Змінюючи поперечний переріз обтікачів 7 та 8, можна змінювати швидкість повітряного потоку на вході та виході з корпусів 5. Використання навколо циліндра 3 з пропелерами 1 додаткових циліндричних корпусів 5 з вентиляторами 4 всередині, приводить до збільшення зони урагану, на яку діє пристрій. Це, в порівнянні з найближчим аналогом, приводить до суттєвого зменшення енергії горизонтального потоку урагану. Тобто до підвищення ефективності боротьби з ураганами. При цьому, можна в кілька разів зменшити число пристроїв, розміщених проти потоку урагану. Таким чином, запропонований пристрій має високу ефективність боротьби з ураганами дякуючи тому, що навколо циліндра з пропелерами додатково розміщені циліндричні корпуси з вентиляторами всередині. В порівнянні з найближчим аналогом, зменшення енергії урагану відбувається на більшій площі потоку урагану. Використання сукупності пристроїв, розміщених горизонтально, дає можливість суттєво зменшувати енергію ураганів. Це приводить до зменшення їх руйнівної сили. Джерела інформації: [1]. Бернацький В.А. Пристрій для ефективної боротьби з ураганами. Патент України на корисну модель № 77771 від 25.02.2013 р. 1 UA 100813 U [2]. Бернацький В.А. Пристрій для боротьби з ураганами. Патент України на корисну модель № 83762 від 25.09. 2013. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій із збільшеною зоною дії проти ураганів, який зменшує швидкість переміщення повітряної маси урагану за допомогою системи вентиляторів, розміщених на осі в циліндричному корпусі з каплеподібними обтікачами на вході і виході повітряного потоку вентиляторів, який відрізняється тим, що введено циліндр з пропелерами всередині, навколо якого додатково розміщено циліндричні корпуси з вентиляторами всередині, які протидіють горизонтальному потоку урагану, і пристрій приводиться в дію горизонтальним повітряним потоком урагану, діючим на систему пропелерів в циліндрі, від яких обертальний рух передається на осі з вентиляторами. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
