Відцентрова дробарка

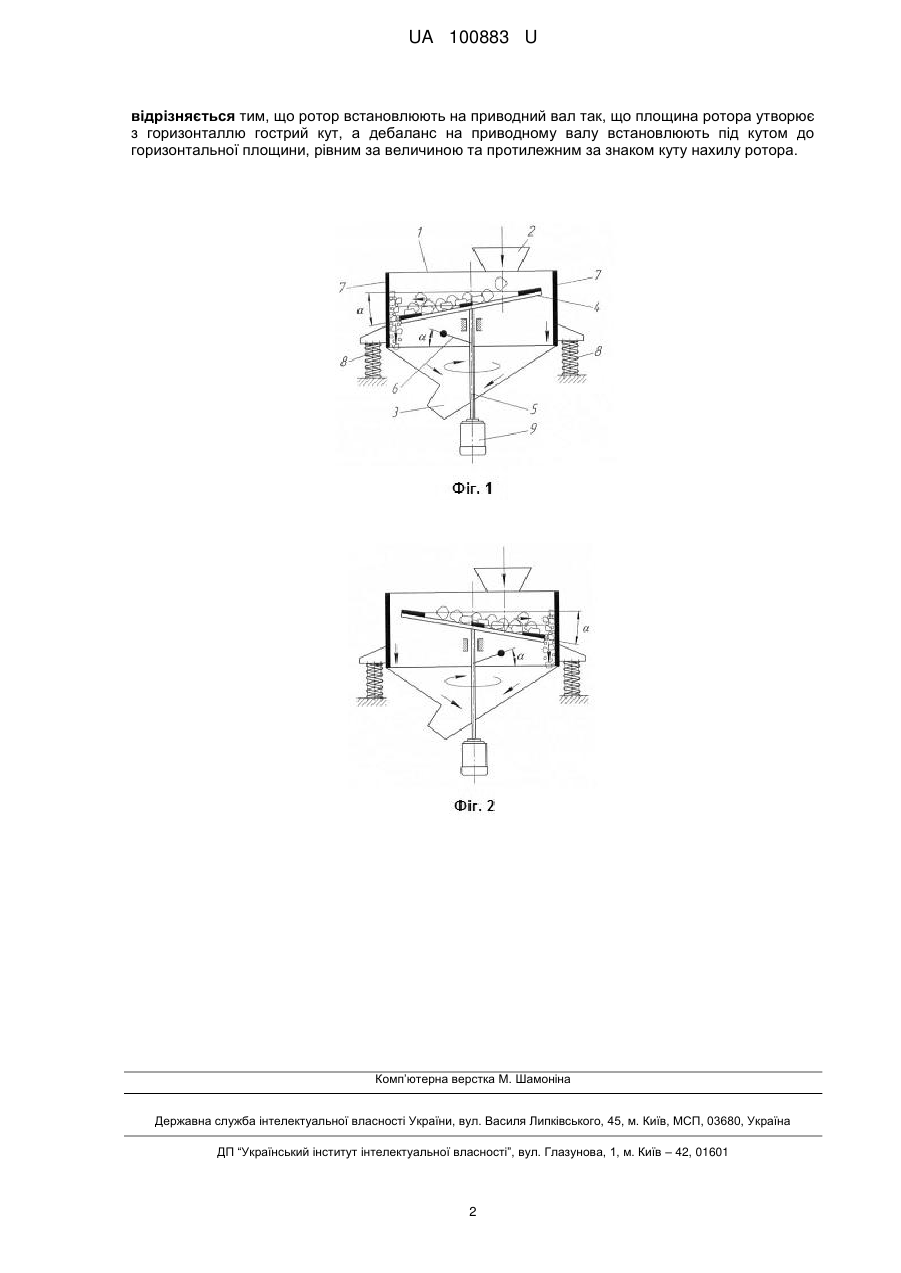

Реферат: Відцентрова дробарка містить корпус, завантажувальну та розвантажувальну горловини, ротор, приводний вал з дебалансом, кругову відбійну пластину, пружини та електродвигун, причому ротор встановлюють на приводний вал так, що площина ротора утворює з горизонталлю гострий кут, а дебаланс на приводному валу встановлюють під кутом до горизонтальної площини, рівним за величиною та протилежним за знаком куту нахилу ротора. UA 100883 U (12) UA 100883 U UA 100883 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, зокрема машин для подрібнення сухих матеріалів, і може бути використана в різних галузях виробництва. Відома відцентрова дробарка, що містить корпус із завантажувальною горловиною і розвантажувальним пристроєм та ротор з основними і додатковими робочими елементами, причому довжина додаткових елементів поступово збільшується проти ходу обертання ротора [Патент України № 36930, МПК В02С 13/00, 2008, Бюл. 21]. Відома відцентрова дробарка, що містить корпус, завантажувальну і розвантажувальну горловини, розташовані всередині корпусу вертикально на рівні ротора відбійні плити, ротор з лопатками, встановленими під кутом а до напрямку руху матеріалу [Патент України № 46116, МПК В02С 13/00, 2009, Бюл. 23]. Недоліком цих аналогів є те, що при роботі дробарки відбувається інтенсивне стирання деталей ротора та додаткових робочих елементів. Відома вібровідцентрова дробарка, що містить завантажувальну та розвантажувальну горловину, підпружинений приводний вал з дебалансами, ротор, відбійні пластини, перфороване деко та робочий елемент, виконаний у вигляді двох пластин, одна з яких паралельна до перфорованого дека та має зігнуті краї і розміщена під кутом 90° до іншої пластини, що розташована під кутом 45° відносно осі обертання ротора [Патент України № 87816, МПК В02С 18/00, 2014, Бюл. 4]. Недоліком відомої дробарки є дуже низька надійність її роботи через швидкий знос конічного редуктора, який не може працювати в режимі інтенсивної вібрації. Відомо, що до конічних зубчастих пар пред'являються дуже жорсткі вимоги щодо сталості зазору, невиконання якого при накладенні вібрації на конічний редуктор, призводить до порушення передавального відношення і катастрофічного зносу контактної поверхні пари конічного редуктора, що взагалі унеможливлює нормальну роботу дробарки. Задачею корисної моделі є підвищення надійності відцентрової дробарки за рахунок зниження зносу відбійних пластин, а також виключення передавального механізму (конічної пари), яка є джерелом високої аварійності дробарки при вібрації одного з конічних коліс. Поставлена задача вирішується тим, що відцентрова дробарка, яка містить корпус, завантажувальну та розвантажувальну горловини, ротор, приводний вал з дебалансом, кругову відбійну пластину, пружини та електродвигун, має суттєві відмінності, які полягають у тому, що ротор встановлюють на приводний вал так, що площина ротора утворює з горизонталлю гострий кут, а дебаланс на приводному валу встановлюють під кутом до горизонтальної площини, рівним за величиною та протилежним за знаком куту нахилу ротора. На фіг. 1 показаний розріз відцентрової дробарки, на фіг. 2 теж саме, тільки ротор повернувся на 180°. Відцентрова дробарка містить корпус 1, завантажувальну 2 та розвантажувальну 3 горловини, ротор 4, приводний вал 5 з дебалансом 6, кругову відбійну пластину 7, пружини 8 та електродвигун 9. Ротор 4 дробарки встановлюють на приводний вал 5 так, що площина ротора 4 утворює з горизонталлю гострий кут α, що сприяє розширенню потоку матеріалу, який дробиться, об кругову відбійну пластину 7. Це призводить до зниження зносу кругової відбійної пластини 7 та підвищення надійності та строку експлуатації дробарки. Дебаланс 6 на приводному валу 5 також встановлюють під кутом α до горизонтальної площини, рівним за величиною та протилежним за знаком куту α нахилу ротора 4. Це зроблено для виключення гіроскопічного ефекту, за рахунок якого при великих оборотах ротора 4 (без дебаланса 6, встановленого під кутом α) дробарка нахилялася би на пружинах 8 для переходу ротора 4 у горизонтальну площину. Відцентрова дробарка працює наступним чином. Зверху в дробарку через завантажувальну горловину 2 на ротор 4 завантажують куски матеріалу, що підлягає дробленню. Під дією сил тертя між матеріалом і ротором 4 куски матеріалу здійснюють обертальний рух внаслідок чого виникає відцентрова сила, яка змушує матеріал рухатись до периферії ротора 4. При русі матеріалу він вилітає з ротора 4 на кругову відбійну пластину 7.В результаті ударів матеріалу об плиту 7 куски руйнуються, а продукти подрібнення зсипаються в розвантажувальну горловину 3. Таким чином, відцентрова дробарка відрізняється простотою і підвищеною надійністю у роботі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Відцентрова дробарка, яка містить корпус, завантажувальну та розвантажувальну горловини, ротор, приводний вал з дебалансом, кругову відбійну пластину, пружини та електродвигун, яка 1 UA 100883 U відрізняється тим, що ротор встановлюють на приводний вал так, що площина ротора утворює з горизонталлю гострий кут, а дебаланс на приводному валу встановлюють під кутом до горизонтальної площини, рівним за величиною та протилежним за знаком куту нахилу ротора. Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
