Полімерна композиція для еластичних матеріалів

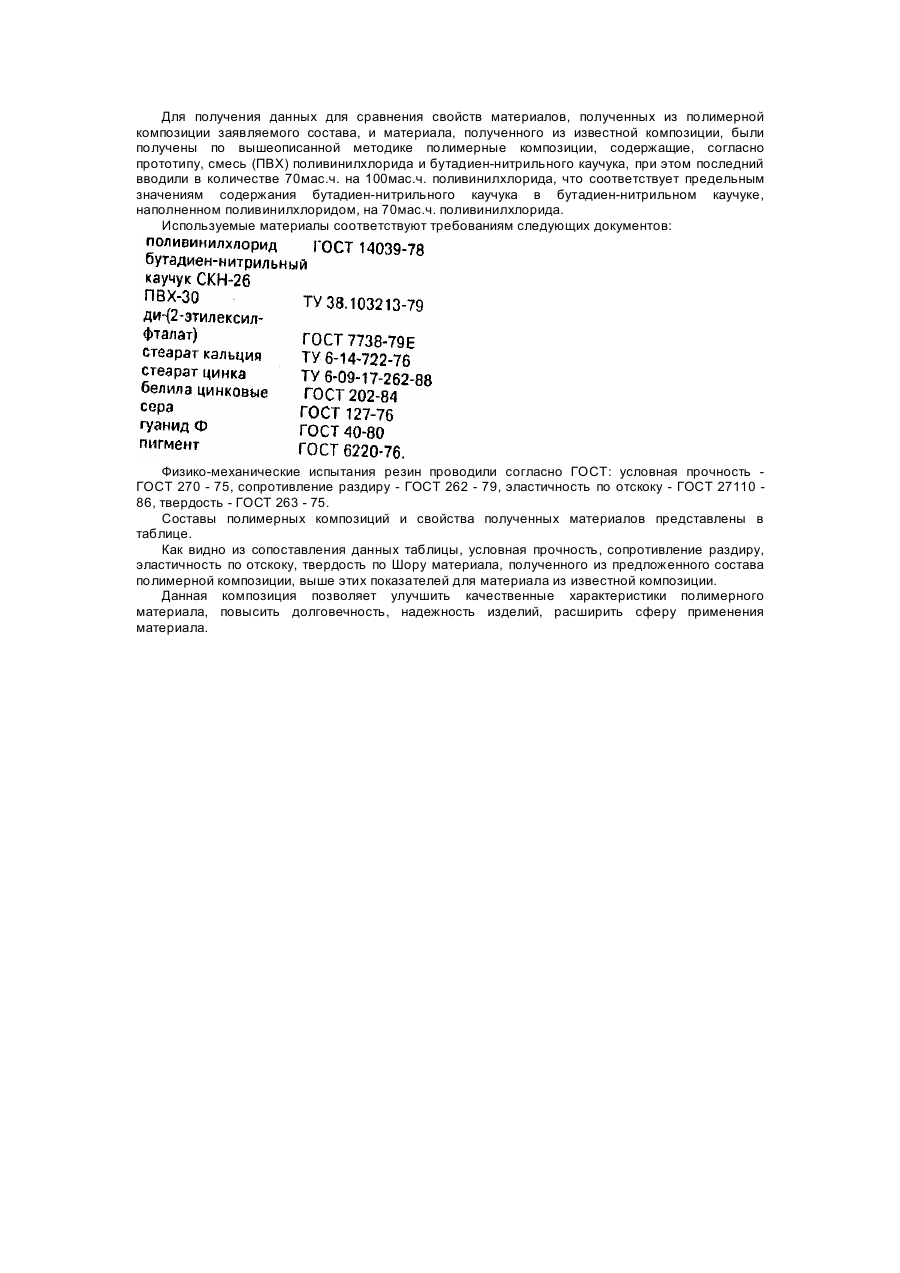

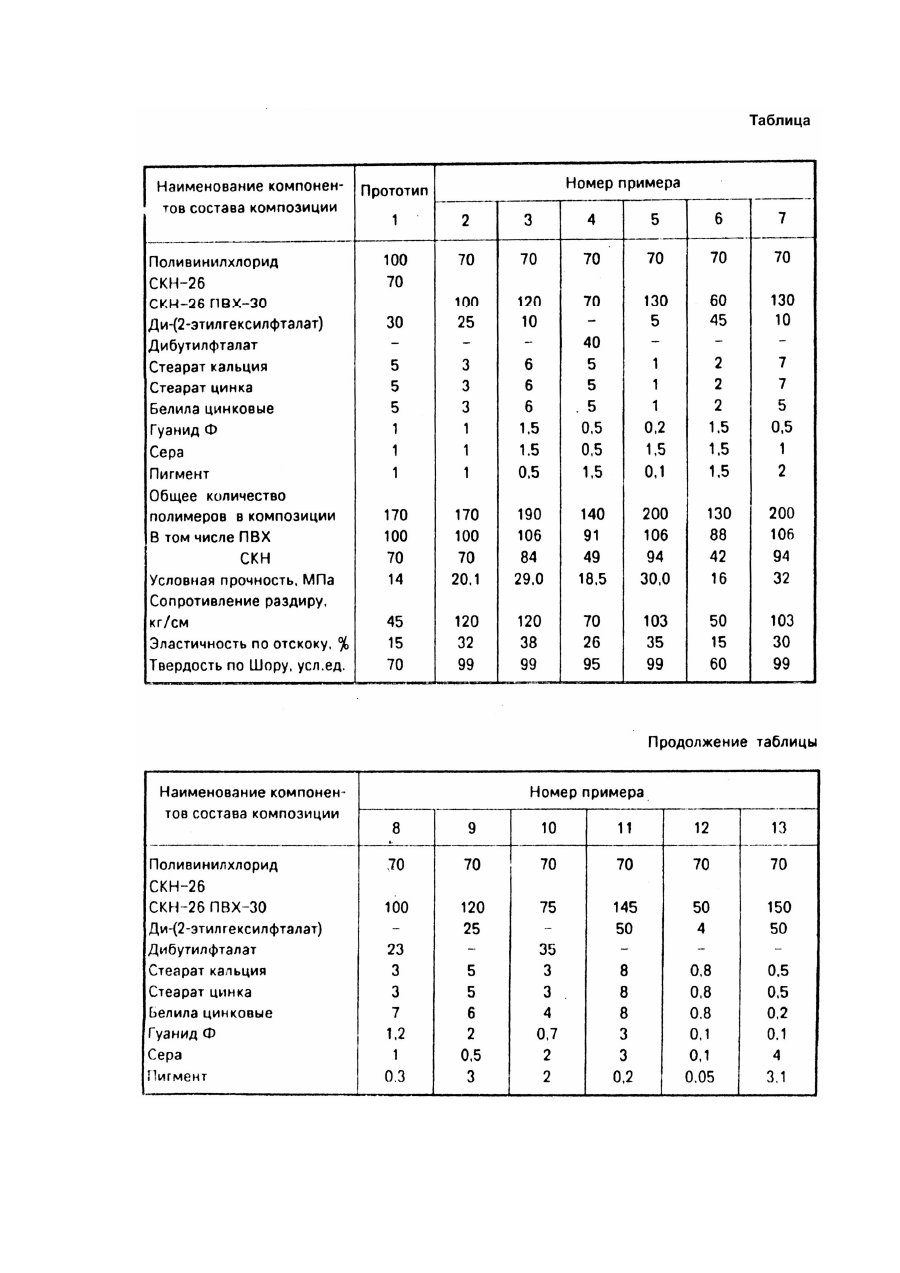

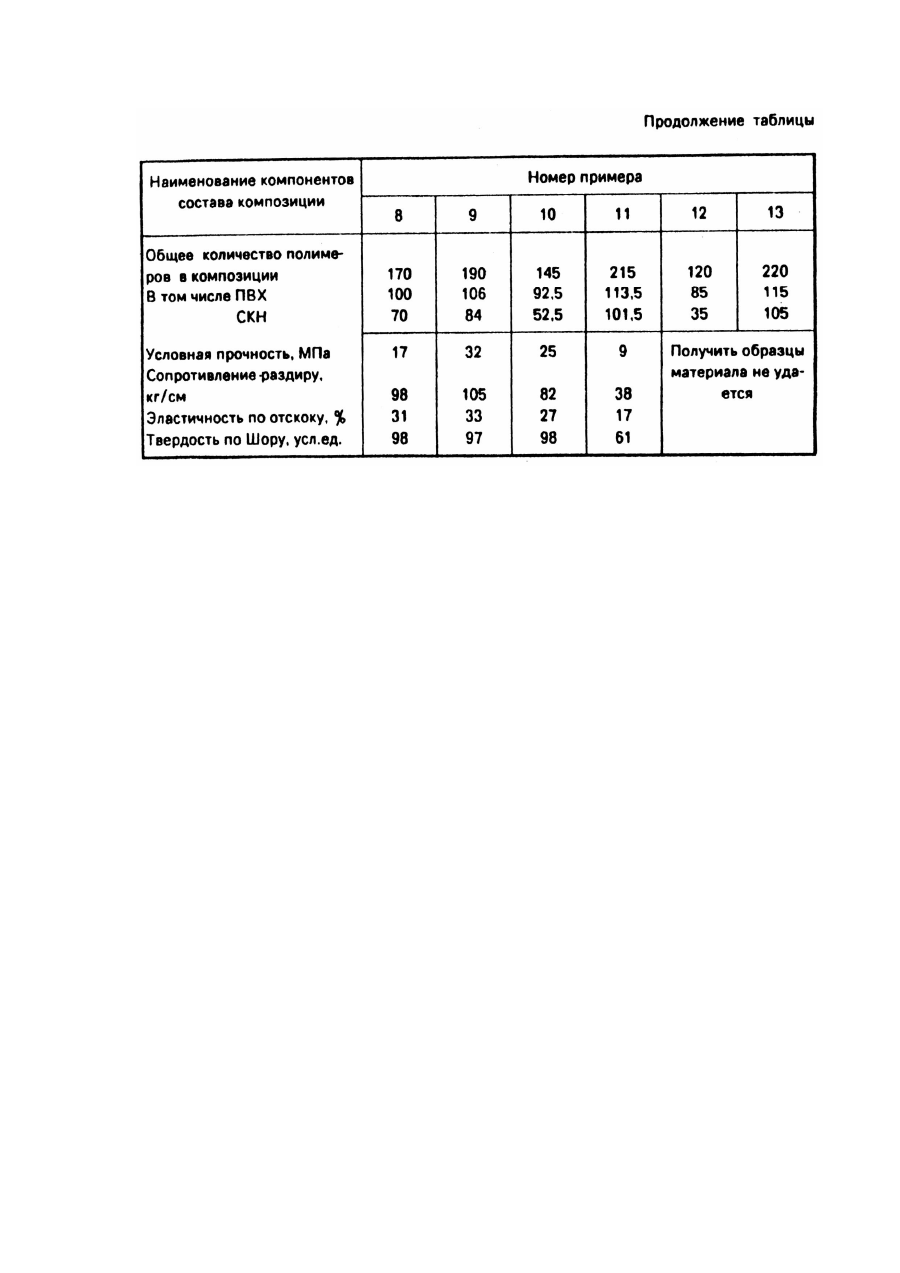

Изобретение относится к полимерам, а именно, к смесям на основе поливинилхлорида (ПВХ), используемым для получения эластичных материалов, которые применяются в приборостроении, радиотехнике, медицине, для производства товаров широкого потребления и др. Наиболее близкой является полимерная композиция следующего состава (мас.ч.): Данная композиция применяется для производства ремешков сандалий для бассейна. Однако эластичные материалы, полученные из таких полимерных композиций, имеют недостаточно высокие технические показатели: прочность, твердость, сопротивление раздиру, эластичность. В основу изобретения поставлена задача создания полимерной композиции на основе поливинилхлорида. в которой исходный поливинилхлорид сочетается с модифицированным бутадиен-нитрильным каучуком, и за счет этого повышается условная прочность, твердость, сопротивление раздиру, эластичность, Это позволит расширить ассортимент изделий, полученных из заявляемой полимерной композиции, и сферы их применения, а также их надежность и долговечность. Поставленная задача решается тем, что в полимерную композицию, содержащую поливинилхлорид, бутадиен-нитрильный каучук, ди-(2-этилгексилфаталат), стеарат цинка, стеарат кальция, белила цинковые, гуанид Ф, серу, согласно изобретению, вводят бутадиеннитрильный каучук, наполненный поливинилхлоридом, при следующем соотношении компонентов, мас.ч.: Для получения качественно окрашенных изделий п полимерную композицию вводят 0,1 3мас.ч. пигмента. Использование бутадиен-нитрильного каучука, наполненного поливинилхлоридом, позволяет обеспечить условную прочность материала до 32МПа, твердость - до 99 условных единиц, сопротивление раздиру - до 120кг/см; эластичность по отскоку - 38%. Этот эффект особенно заметен при сравнении смесей поливинилхлорида с бутадиеннитрильным каучуком и поливинилхлорида с бутадиен-нитрильным каучуком модифицированным, если суммарное содержание как поливипилхлорида, так и бутадиеннитрильного каучука в обоих случаях одинаковое. Повышение содержания бутадиен-нитрильного каучука, наполненного поливинилхлоридом более 130мас.ч., приводит к падению каркасности, а уменьшение содержания ниже 70мас.ч. повышает остаточную деформацию. Материал, содержащий пластификатора менее 5мас.ч., тяжело перерабатывается, а содержащий более 45мас.ч. - вялый, малопрочный. При повышении содержания стеарата кальция, стеарата цинка, белил цинковых выше 7мас.ч. может произойти подвулканизация смеси, если этих продуктов менее 1мас.ч., то резко замедляется вулканизация, Увеличение содержания серы и гуанида Ф выше 2мас.ч. приводит к перевулканизации материала, а уменьшение ниже 0,2мас.ч. обуславливает вялость, большую остаточную деформацию. При повышении содержания пигмента более 3мас.ч. наблюдается его миграция, а при содержании ниже 0,1мас.ч. материал имеет слабую окраску. Полимерную композицию получают следующим образом; на вальцах распускают поливинилхлорид с пластификатором, затем совмещают с бутаиден-нитрильным каучуком, совмещенным с поливинилхлоридом, затем вводят остальные компоненты. Температура вальцов равна 90 - 100°C. Материал вулканизуют в прессе при 170°C в течение 10 - 15 мин. Для получения данных для сравнения свойств материалов, полученных из полимерной композиции заявляемого состава, и материала, полученного из известной композиции, были получены по вышеописанной методике полимерные композиции, содержащие, согласно прототипу, смесь (ПВХ) поливинилхлорида и бутадиен-нитрильного каучука, при этом последний вводили в количестве 70мас.ч. на 100мас.ч. поливинилхлорида, что соответствует предельным значениям содержания бутадиен-нитрильного каучука в бутадиен-нитрильном каучуке, наполненном поливинилхлоридом, на 70мас.ч. поливинилхлорида. Используемые материалы соответствуют требованиям следующих документов: Физико-механические испытания резин проводили согласно ГОСТ: условная прочность ГОСТ 270 - 75, сопротивление раздиру - ГОСТ 262 - 79, эластичность по отскоку - ГОСТ 27110 86, твердость - ГОСТ 263 - 75. Составы полимерных композиций и свойства полученных материалов представлены в таблице. Как видно из сопоставления данных таблицы, условная прочность, сопротивление раздиру, эластичность по отскоку, твердость по Шору материала, полученного из предложенного состава полимерной композиции, выше этих показателей для материала из известной композиции. Данная композиция позволяет улучшить качественные характеристики полимерного материала, повысить долговечность, надежность изделий, расширить сферу применения материала.
