Поліетиленовий пакет для перевезення живої риби

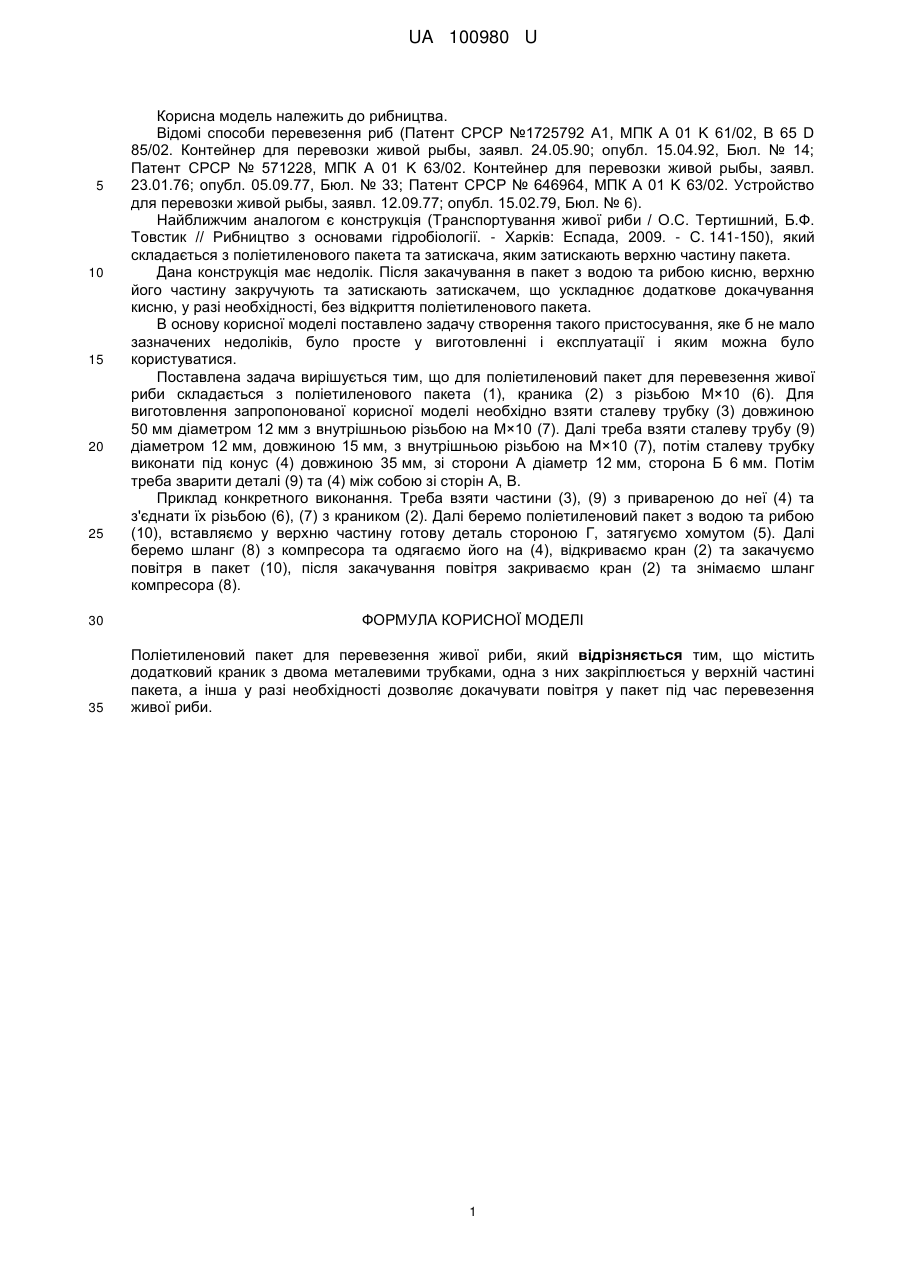

Реферат: UA 100980 U UA 100980 U 5 10 15 20 25 Корисна модель належить до рибництва. Відомі способи перевезення риб (Патент СРСР №1725792 А1, МПК А 01 K 61/02, В 65 D 85/02. Контейнер для перевозки живой рыбы, заявл. 24.05.90; опубл. 15.04.92, Бюл. № 14; Патент СРСР № 571228, МПК А 01 K 63/02. Контейнер для перевозки живой рыбы, заявл. 23.01.76; опубл. 05.09.77, Бюл. № 33; Патент СРСР № 646964, МПК А 01 K 63/02. Устройство для перевозки живой рыбы, заявл. 12.09.77; опубл. 15.02.79, Бюл. № 6). Найближчим аналогом є конструкція (Транспортування живої риби / О.С. Тертишний, Б.Ф. Товстик // Рибництво з основами гідробіології. - Харків: Еспада, 2009. - С. 141-150), який складається з поліетиленового пакета та затискача, яким затискають верхню частину пакета. Дана конструкція має недолік. Після закачування в пакет з водою та рибою кисню, верхню його частину закручують та затискають затискачем, що ускладнює додаткове докачування кисню, у разі необхідності, без відкриття поліетиленового пакета. В основу корисної моделі поставлено задачу створення такого пристосування, яке б не мало зазначених недоліків, було просте у виготовленні і експлуатації і яким можна було користуватися. Поставлена задача вирішується тим, що для поліетиленовий пакет для перевезення живої риби складається з поліетиленового пакета (1), краника (2) з різьбою М×10 (6). Для виготовлення запропонованої корисної моделі необхідно взяти сталеву трубку (3) довжиною 50 мм діаметром 12 мм з внутрішньою різьбою на М×10 (7). Далі треба взяти сталеву трубу (9) діаметром 12 мм, довжиною 15 мм, з внутрішньою різьбою на М×10 (7), потім сталеву трубку виконати під конус (4) довжиною 35 мм, зі сторони А діаметр 12 мм, сторона Б 6 мм. Потім треба зварити деталі (9) та (4) між собою зі сторін А, В. Приклад конкретного виконання. Треба взяти частини (3), (9) з привареною до неї (4) та з'єднати їх різьбою (6), (7) з краником (2). Далі беремо поліетиленовий пакет з водою та рибою (10), вставляємо у верхню частину готову деталь стороною Г, затягуємо хомутом (5). Далі беремо шланг (8) з компресора та одягаємо його на (4), відкриваємо кран (2) та закачуємо повітря в пакет (10), після закачування повітря закриваємо кран (2) та знімаємо шланг компресора (8). 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Поліетиленовий пакет для перевезення живої риби, який відрізняється тим, що містить додатковий краник з двома металевими трубками, одна з них закріплюється у верхній частині пакета, а інша у разі необхідності дозволяє докачувати повітря у пакет під час перевезення живої риби. 1 UA 100980 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
