Спосіб формування бетонних блоків

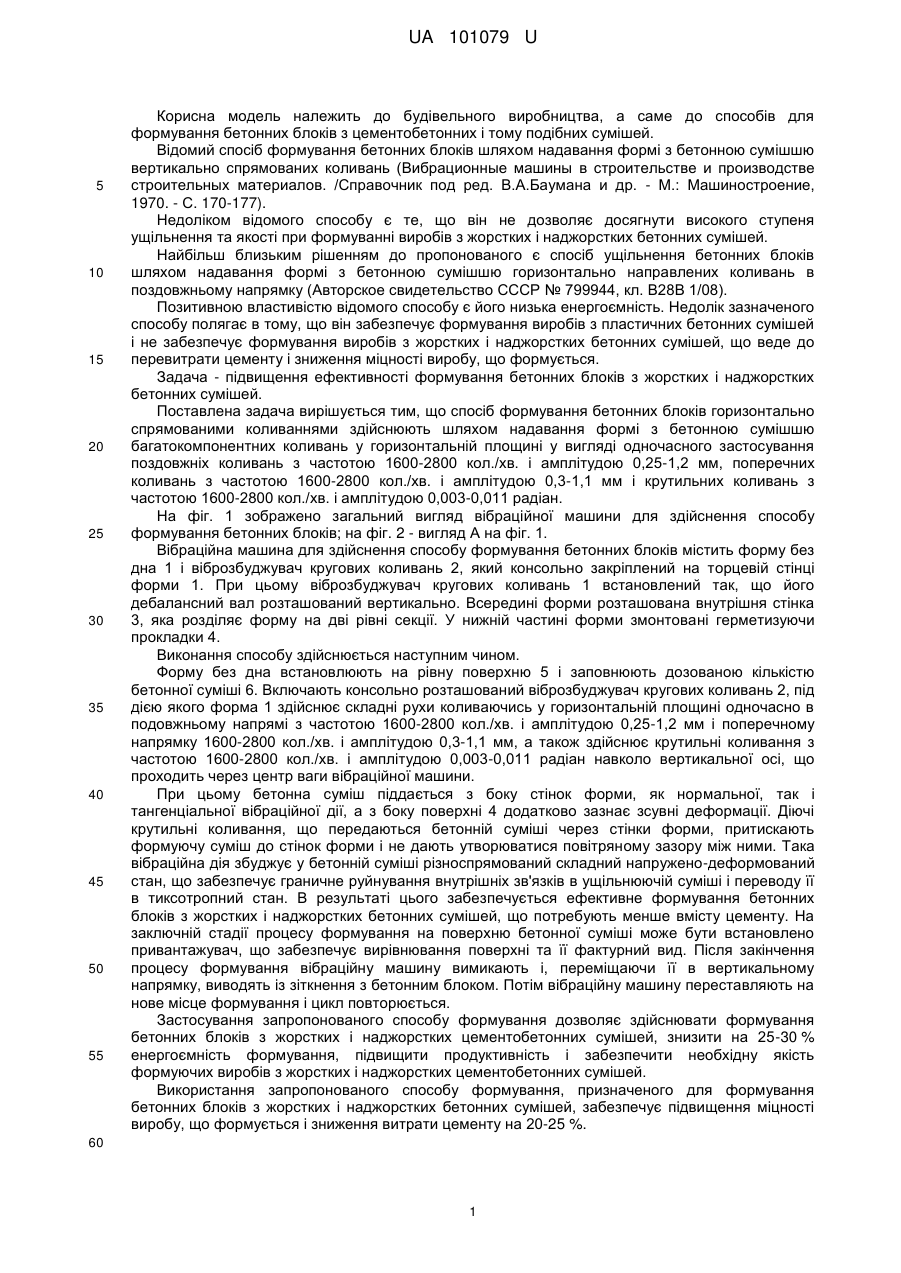

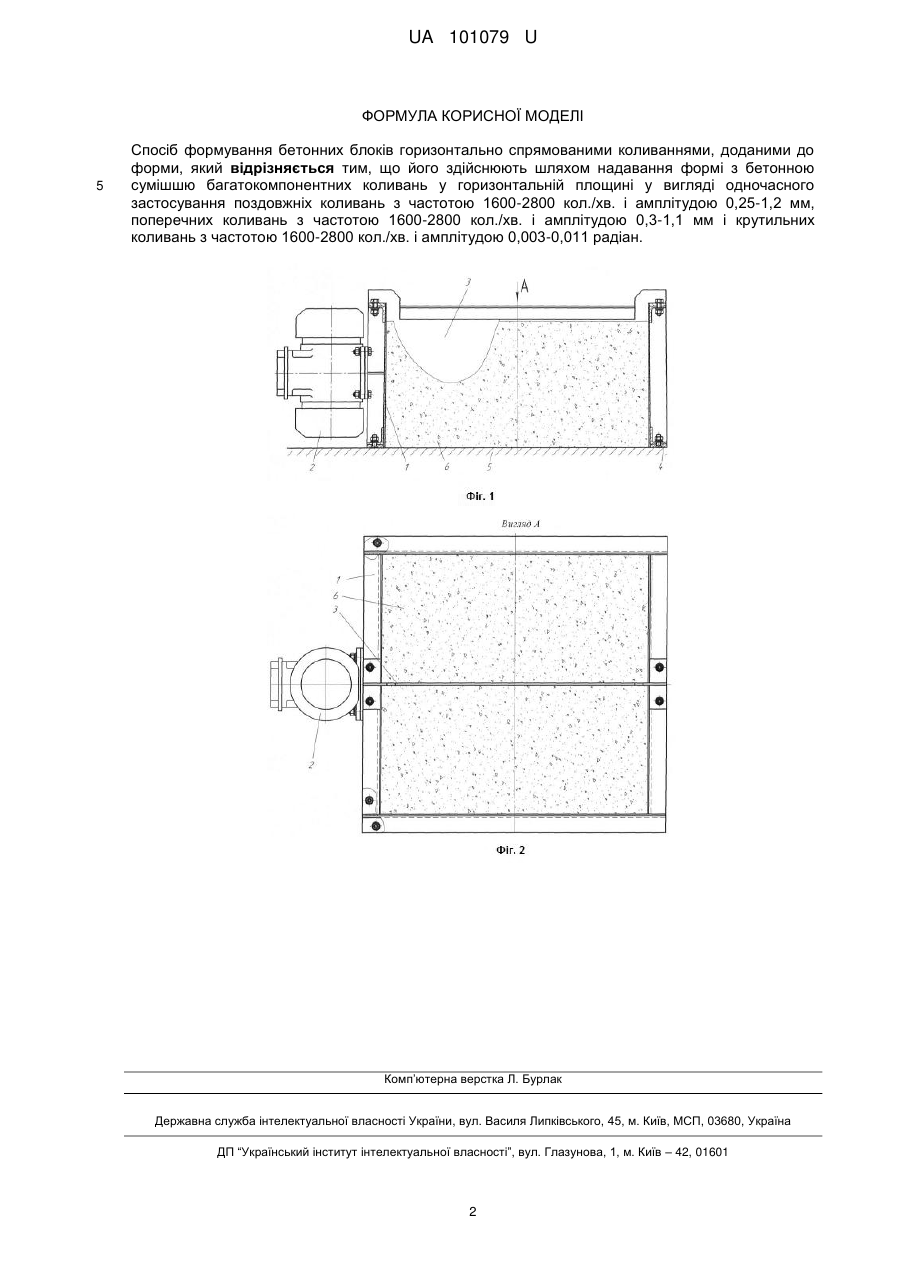

Реферат: Спосіб формування бетонних блоків горизонтально спрямованими коливаннями, доданими до форми, здійснюють шляхом надавання формі з бетонною сумішшю багатокомпонентних коливань у горизонтальній площині у вигляді одночасного застосування поздовжніх коливань з частотою 1600-2800 кол./хв. і амплітудою 0,25-1,2 мм, поперечних коливань з частотою 16002800 кол./хв. і амплітудою 0,3-1,1 мм і крутильних коливань з частотою 1600-2800 кол./хв. і амплітудою 0,003-0,011 радіан. UA 101079 U (12) UA 101079 U UA 101079 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельного виробництва, а саме до способів для формування бетонних блоків з цементобетонних і тому подібних сумішей. Відомий спосіб формування бетонних блоків шляхом надавання формі з бетонною сумішшю вертикально спрямованих коливань (Вибрационные машины в строительстве и производстве строительных материалов. /Справочник под ред. В.А.Баумана и др. - М.: Машиностроение, 1970. - С. 170-177). Недоліком відомого способу є те, що він не дозволяє досягнути високого ступеня ущільнення та якості при формуванні виробів з жорстких і наджорстких бетонних сумішей. Найбільш близьким рішенням до пропонованого є спосіб ущільнення бетонних блоків шляхом надавання формі з бетонною сумішшю горизонтально направлених коливань в поздовжньому напрямку (Авторское свидетельство СССР № 799944, кл. В28В 1/08). Позитивною властивістю відомого способу є його низька енергоємність. Недолік зазначеного способу полягає в тому, що він забезпечує формування виробів з пластичних бетонних сумішей і не забезпечує формування виробів з жорстких і наджорстких бетонних сумішей, що веде до перевитрати цементу і зниження міцності виробу, що формується. Задача - підвищення ефективності формування бетонних блоків з жорстких і наджорстких бетонних сумішей. Поставлена задача вирішується тим, що спосіб формування бетонних блоків горизонтально спрямованими коливаннями здійснюють шляхом надавання формі з бетонною сумішшю багатокомпонентних коливань у горизонтальній площині у вигляді одночасного застосування поздовжніх коливань з частотою 1600-2800 кол./хв. і амплітудою 0,25-1,2 мм, поперечних коливань з частотою 1600-2800 кол./хв. і амплітудою 0,3-1,1 мм і крутильних коливань з частотою 1600-2800 кол./хв. і амплітудою 0,003-0,011 радіан. На фіг. 1 зображено загальний вигляд вібраційної машини для здійснення способу формування бетонних блоків; на фіг. 2 - вигляд А на фіг. 1. Вібраційна машина для здійснення способу формування бетонних блоків містить форму без дна 1 і віброзбуджувач кругових коливань 2, який консольно закріплений на торцевій стінці форми 1. При цьому віброзбуджувач кругових коливань 1 встановлений так, що його дебалансний вал розташований вертикально. Всередині форми розташована внутрішня стінка 3, яка розділяє форму на дві рівні секції. У нижній частині форми змонтовані герметизуючи прокладки 4. Виконання способу здійснюється наступним чином. Форму без дна встановлюють на рівну поверхню 5 і заповнюють дозованою кількістю бетонної суміші 6. Включають консольно розташований віброзбуджувач кругових коливань 2, під дією якого форма 1 здійснює складні рухи коливаючись у горизонтальній площині одночасно в подовжньому напрямі з частотою 1600-2800 кол./хв. і амплітудою 0,25-1,2 мм і поперечному напрямку 1600-2800 кол./хв. і амплітудою 0,3-1,1 мм, а також здійснює крутильні коливання з частотою 1600-2800 кол./хв. і амплітудою 0,003-0,011 радіан навколо вертикальної осі, що проходить через центр ваги вібраційної машини. При цьому бетонна суміш піддається з боку стінок форми, як нормальної, так і тангенціальної вібраційної дії, а з боку поверхні 4 додатково зазнає зсувні деформації. Діючі крутильні коливання, що передаються бетонній суміші через стінки форми, притискають формуючу суміш до стінок форми і не дають утворюватися повітряному зазору між ними. Така вібраційна дія збуджує у бетонній суміші різноспрямований складний напружено-деформований стан, що забезпечує граничне руйнування внутрішніх зв'язків в ущільнюючій суміші і переводу її в тиксотропний стан. В результаті цього забезпечується ефективне формування бетонних блоків з жорстких і наджорстких бетонних сумішей, що потребують менше вмісту цементу. На заключній стадії процесу формування на поверхню бетонної суміші може бути встановлено привантажувач, що забезпечує вирівнювання поверхні та її фактурний вид. Після закінчення процесу формування вібраційну машину вимикають і, переміщаючи її в вертикальному напрямку, виводять із зіткнення з бетонним блоком. Потім вібраційну машину переставляють на нове місце формування і цикл повторюється. Застосування запропонованого способу формування дозволяє здійснювати формування бетонних блоків з жорстких і наджорстких цементобетонних сумішей, знизити на 25-30 % енергоємність формування, підвищити продуктивність і забезпечити необхідну якість формуючих виробів з жорстких і наджорстких цементобетонних сумішей. Використання запропонованого способу формування, призначеного для формування бетонних блоків з жорстких і наджорстких бетонних сумішей, забезпечує підвищення міцності виробу, що формується і зниження витрати цементу на 20-25 %. 60 1 UA 101079 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб формування бетонних блоків горизонтально спрямованими коливаннями, доданими до форми, який відрізняється тим, що його здійснюють шляхом надавання формі з бетонною сумішшю багатокомпонентних коливань у горизонтальній площині у вигляді одночасного застосування поздовжніх коливань з частотою 1600-2800 кол./хв. і амплітудою 0,25-1,2 мм, поперечних коливань з частотою 1600-2800 кол./хв. і амплітудою 0,3-1,1 мм і крутильних коливань з частотою 1600-2800 кол./хв. і амплітудою 0,003-0,011 радіан. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
