Вібраційна установка для формування стінних блоків

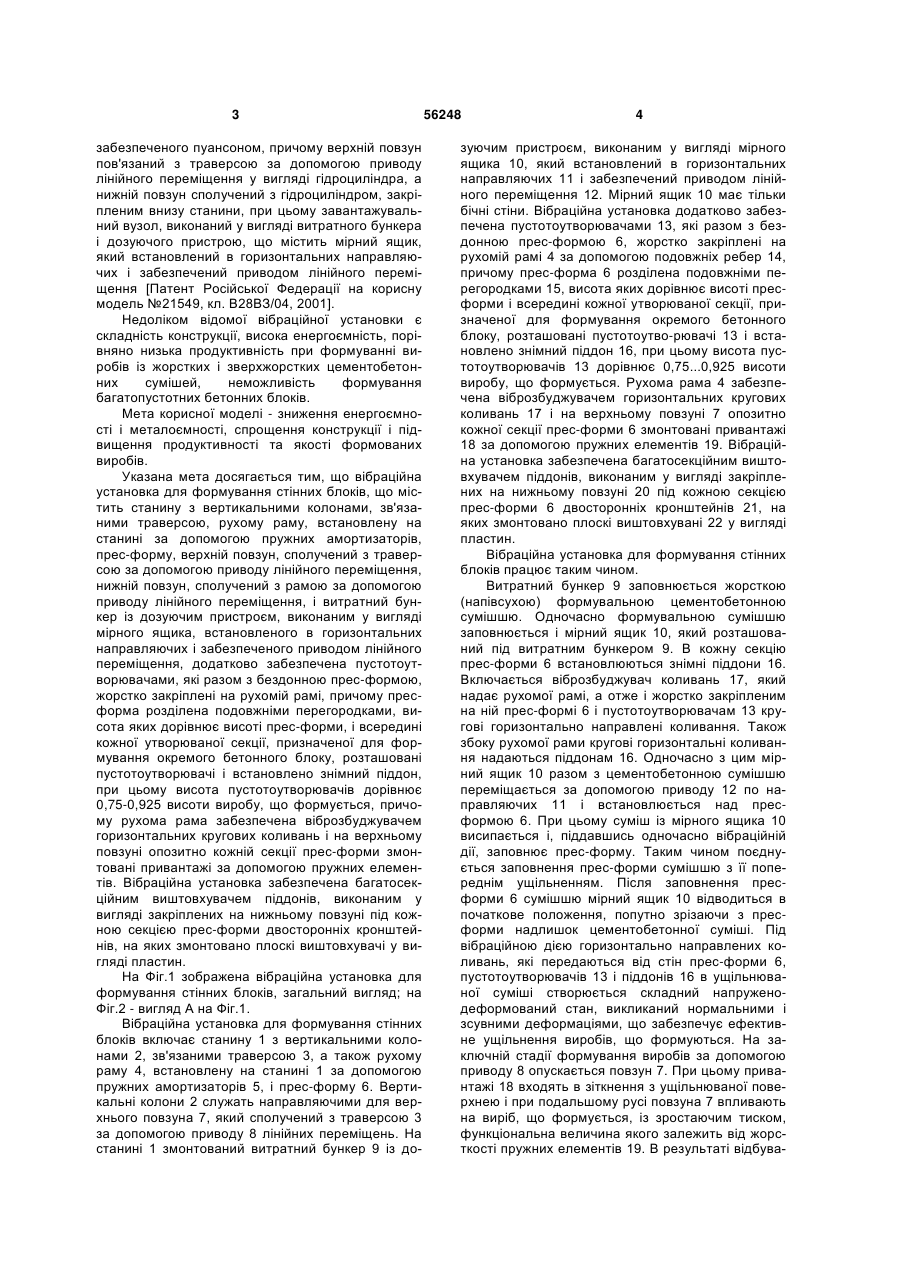

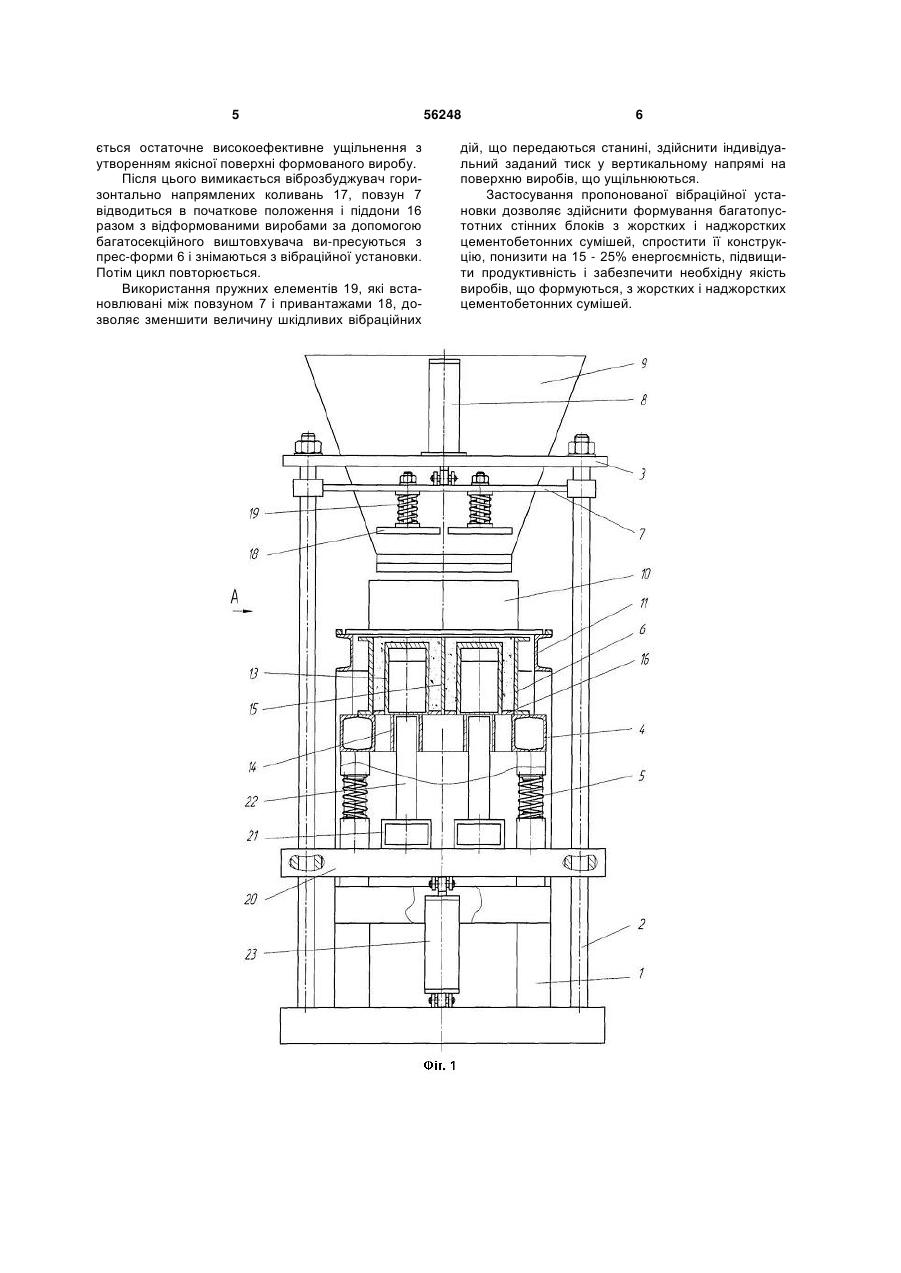

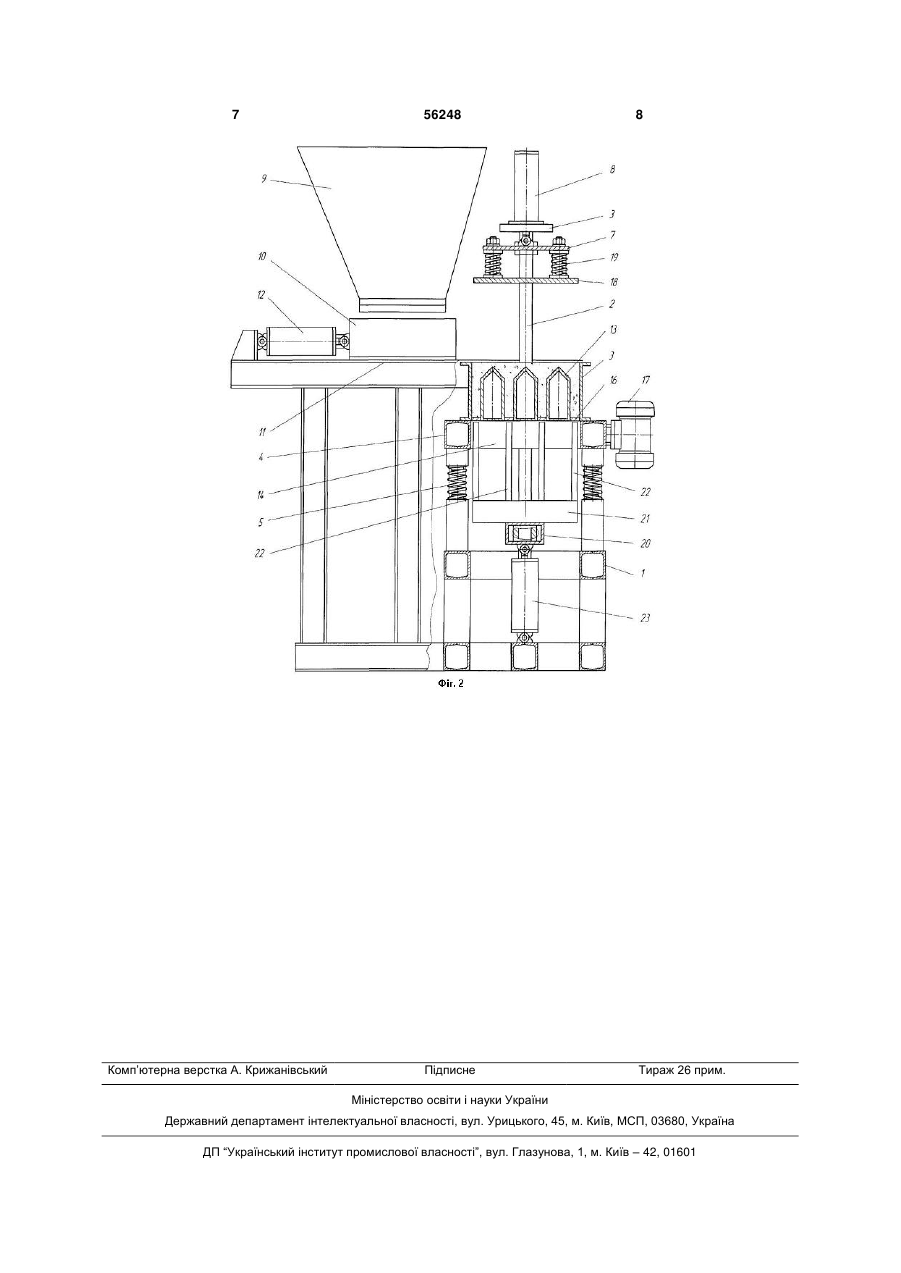

1. Вібраційна установка для формування стінних блоків, що містить станину з вертикальними колонами, зв'язаними траверсою, рухому раму, встановлену на станині за допомогою пружних амортизаторів, прес-форму, верхній повзун, сполучений з траверсою за допомогою приводу лінійного переміщення, нижній повзун, сполучений з рамою за допомогою приводу лінійного переміщення, і витратний бункер із дозуючим пристроєм, виконаним у вигляді мірного ящика, встановленого в горизонтальних напрямних і забезпеченого приводом лінійного переміщення, яка відрізняється U 1 3 забезпеченого пуансоном, причому верхній повзун пов'язаний з траверсою за допомогою приводу лінійного переміщення у вигляді гідроциліндра, а нижній повзун сполучений з гідроциліндром, закріпленим внизу станини, при цьому завантажувальний вузол, виконаний у вигляді витратного бункера і дозуючого пристрою, що містить мірний ящик, який встановлений в горизонтальних направляючих і забезпечений приводом лінійного переміщення [Патент Російської Федерації на корисну модель №21549, кл. В28ВЗ/04, 2001]. Недоліком відомої вібраційної установки є складність конструкції, висока енергоємність, порівняно низька продуктивність при формуванні виробів із жорстких і зверхжорстких цементобетонних сумішей, неможливість формування багатопустотних бетонних блоків. Мета корисної моделі - зниження енергоємності і металоємності, спрощення конструкції і підвищення продуктивності та якості формованих виробів. Указана мета досягається тим, що вібраційна установка для формування стінних блоків, що містить станину з вертикальними колонами, зв'язаними траверсою, рухому раму, встановлену на станині за допомогою пружних амортизаторів, прес-форму, верхній повзун, сполучений з траверсою за допомогою приводу лінійного переміщення, нижній повзун, сполучений з рамою за допомогою приводу лінійного переміщення, і витратний бункер із дозуючим пристроєм, виконаним у вигляді мірного ящика, встановленого в горизонтальних направляючих і забезпеченого приводом лінійного переміщення, додатково забезпечена пустотоутворювачами, які разом з бездонною прес-формою, жорстко закріплені на рухомій рамі, причому пресформа розділена подовжніми перегородками, висота яких дорівнює висоті прес-форми, і всередині кожної утворюваної секції, призначеної для формування окремого бетонного блоку, розташовані пустотоутворювачі і встановлено знімний піддон, при цьому висота пустотоутворювачів дорівнює 0,75-0,925 висоти виробу, що формується, причому рухома рама забезпечена віброзбуджувачем горизонтальних кругових коливань і на верхньому повзуні опозитно кожній секції прес-форми змонтовані привантажі за допомогою пружних елементів. Вібраційна установка забезпечена багатосекційним виштовхувачем піддонів, виконаним у вигляді закріплених на нижньому повзуні під кожною секцією прес-форми двосторонніх кронштейнів, на яких змонтовано плоскі виштовхувачі у вигляді пластин. На Фіг.1 зображена вібраційна установка для формування стінних блоків, загальний вигляд; на Фіг.2 - вигляд А на Фіг.1. Вібраційна установка для формування стінних блоків включає станину 1 з вертикальними колонами 2, зв'язаними траверсою 3, а також рухому раму 4, встановлену на станині 1 за допомогою пружних амортизаторів 5, і прес-форму 6. Вертикальні колони 2 служать направляючими для верхнього повзуна 7, який сполучений з траверсою 3 за допомогою приводу 8 лінійних переміщень. На станині 1 змонтований витратний бункер 9 із до 56248 4 зуючим пристроєм, виконаним у вигляді мірного ящика 10, який встановлений в горизонтальних направляючих 11 і забезпечений приводом лінійного переміщення 12. Мірний ящик 10 має тільки бічні стіни. Вібраційна установка додатково забезпечена пустотоутворювачами 13, які разом з бездонною прес-формою 6, жорстко закріплені на рухомій рамі 4 за допомогою подовжніх ребер 14, причому прес-форма 6 розділена подовжніми перегородками 15, висота яких дорівнює висоті пресформи і всередині кожної утворюваної секції, призначеної для формування окремого бетонного блоку, розташовані пустотоутво-рювачі 13 і встановлено знімний піддон 16, при цьому висота пустотоутворювачів 13 дорівнює 0,75...0,925 висоти виробу, що формується. Рухома рама 4 забезпечена віброзбуджувачем горизонтальних кругових коливань 17 і на верхньому повзуні 7 опозитно кожної секції прес-форми 6 змонтовані привантажі 18 за допомогою пружних елементів 19. Вібраційна установка забезпечена багатосекційним виштовхувачем піддонів, виконаним у вигляді закріплених на нижньому повзуні 20 під кожною секцією прес-форми 6 двосторонніх кронштейнів 21, на яких змонтовано плоскі виштовхувані 22 у вигляді пластин. Вібраційна установка для формування стінних блоків працює таким чином. Витратний бункер 9 заповнюється жорсткою (напівсухою) формувальною цементобетонною сумішшю. Одночасно формувальною сумішшю заповнюється і мірний ящик 10, який розташований під витратним бункером 9. В кожну секцію прес-форми 6 встановлюються знімні піддони 16. Включається віброзбуджувач коливань 17, який надає рухомої рамі, а отже і жорстко закріпленим на ній прес-формі 6 і пустотоутворювачам 13 кругові горизонтально направлені коливання. Також збоку рухомої рами кругові горизонтальні коливання надаються піддонам 16. Одночасно з цим мірний ящик 10 разом з цементобетонною сумішшю переміщається за допомогою приводу 12 по направляючих 11 і встановлюється над пресформою 6. При цьому суміш із мірного ящика 10 висипається і, піддавшись одночасно вібраційній дії, заповнює прес-форму. Таким чином поєднується заповнення прес-форми сумішшю з її попереднім ущільненням. Після заповнення пресформи 6 сумішшю мірний ящик 10 відводиться в початкове положення, попутно зрізаючи з пресформи надлишок цементобетонної суміші. Під вібраційною дією горизонтально направлених коливань, які передаються від стін прес-форми 6, пустотоутворювачів 13 і піддонів 16 в ущільнюваної суміші створюється складний напруженодеформований стан, викликаний нормальними і зсувними деформаціями, що забезпечує ефективне ущільнення виробів, що формуються. На заключній стадії формування виробів за допомогою приводу 8 опускається повзун 7. При цьому привантажі 18 входять в зіткнення з ущільнюваної поверхнею і при подальшому русі повзуна 7 впливають на виріб, що формується, із зростаючим тиском, функціональна величина якого залежить від жорсткості пружних елементів 19. В результаті відбува 5 ється остаточне високоефективне ущільнення з утворенням якісної поверхні формованого виробу. Після цього вимикається віброзбуджувач горизонтально напрямлених коливань 17, повзун 7 відводиться в початкове положення і піддони 16 разом з відформованими виробами за допомогою багатосекційного виштовхувача ви-пресуються з прес-форми 6 і знімаються з вібраційної установки. Потім цикл повторюється. Використання пружних елементів 19, які встановлювані між повзуном 7 і привантажами 18, дозволяє зменшити величину шкідливих вібраційних 56248 6 дій, що передаються станині, здійснити індивідуальний заданий тиск у вертикальному напрямі на поверхню виробів, що ущільнюються. Застосування пропонованої вібраційної установки дозволяє здійснити формування багатопустотних стінних блоків з жорстких і наджорстких цементобетонних сумішей, спростити її конструкцію, понизити на 15 - 25% енергоємність, підвищити продуктивність і забезпечити необхідну якість виробів, що формуються, з жорстких і наджорстких цементобетонних сумішей. 7 Комп’ютерна верстка А. Крижанівський 56248 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
