Маслостанція бурового верстата

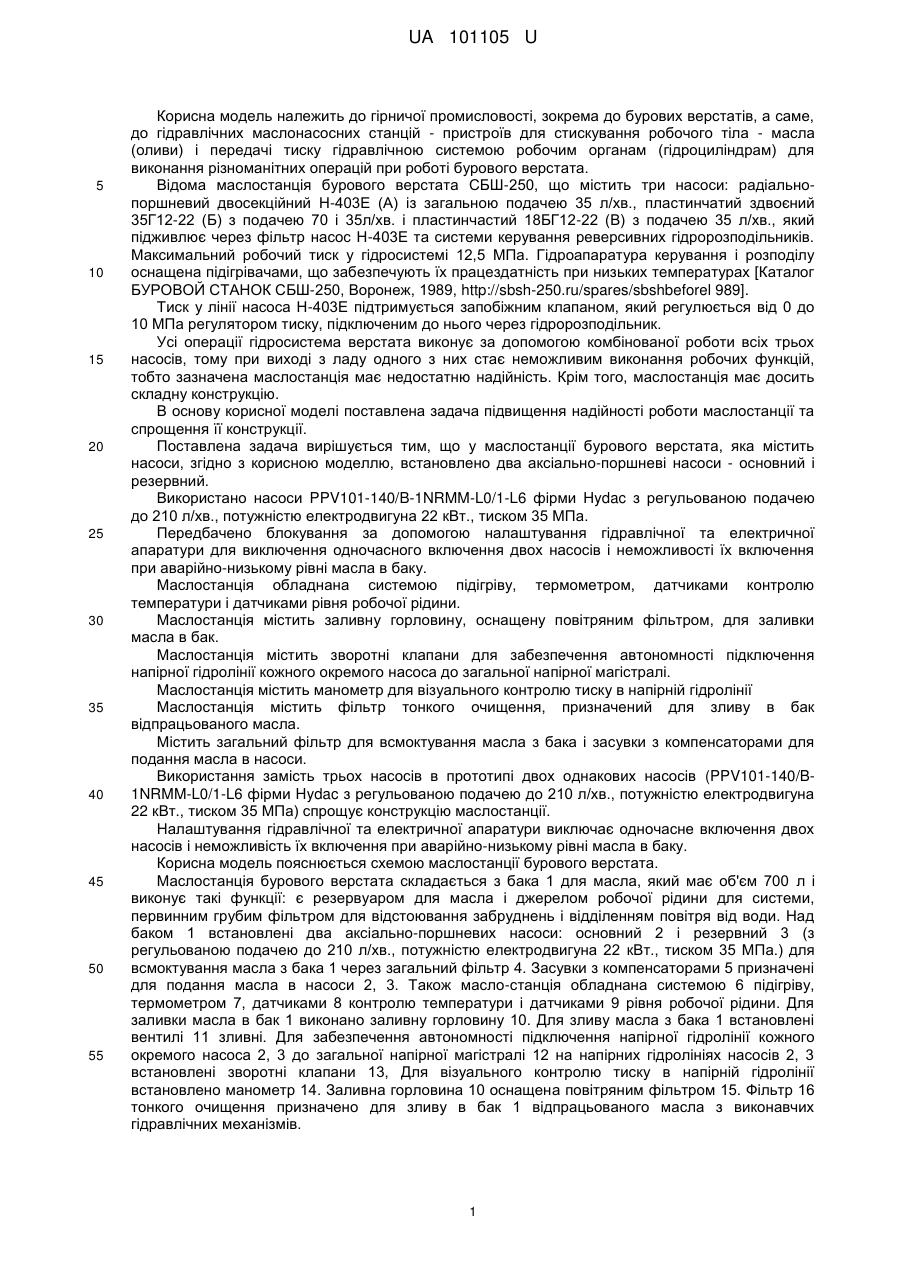

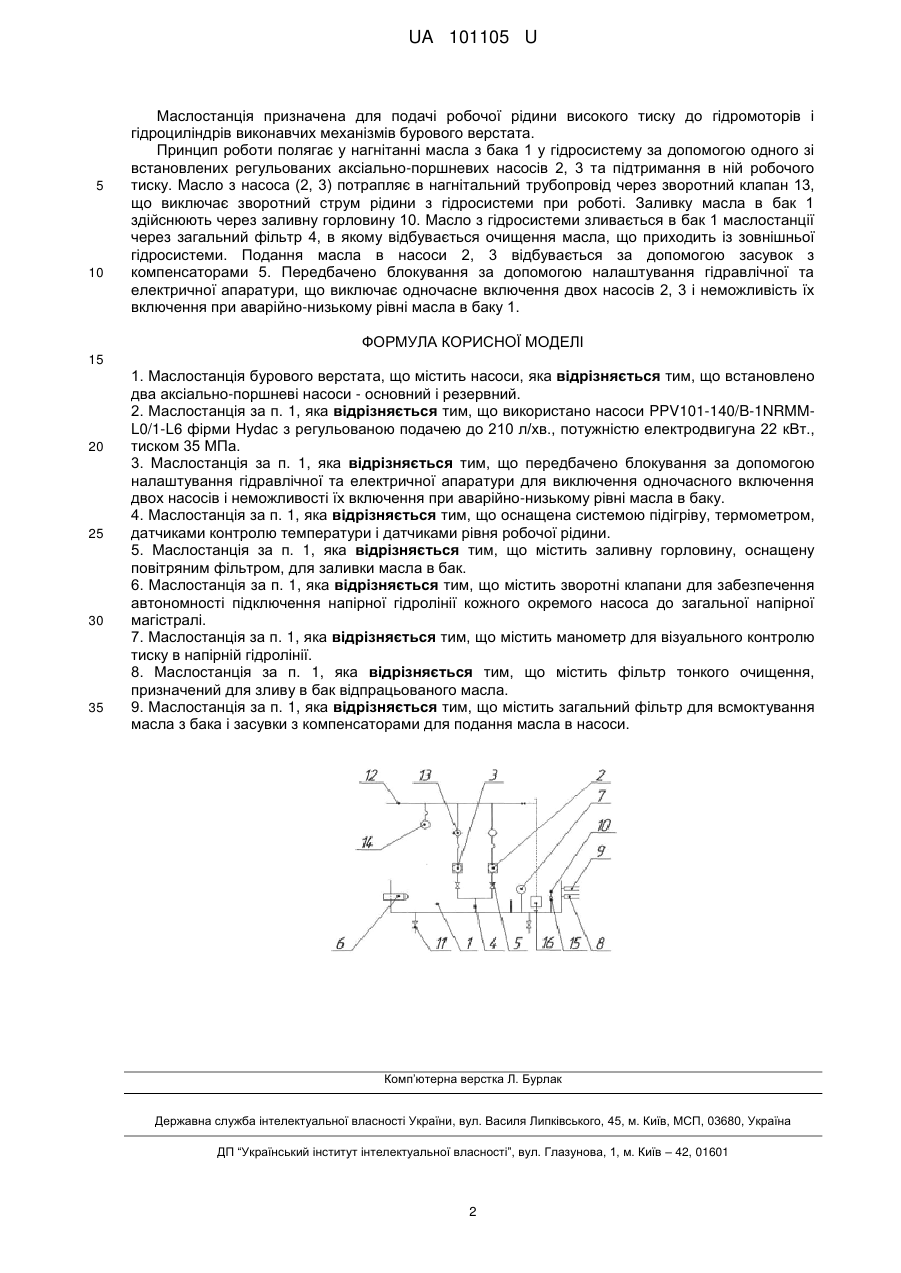

Реферат: Маслостанція бурового верстата містить два аксіально-поршневі насоси - основний і резервний. Використано насоси PPV101-140/B-1NRMM-L0/1-L6 фірми Hydac з регульованою подачею до 210 л/хв., потужністю електродвигуна 22 кВт., тиском 35 МПа. UA 101105 U (12) UA 101105 U UA 101105 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої промисловості, зокрема до бурових верстатів, а саме, до гідравлічних маслонасосних станцій - пристроїв для стискування робочого тіла - масла (оливи) і передачі тиску гідравлічною системою робочим органам (гідроциліндрам) для виконання різноманітних операцій при роботі бурового верстата. Відома маслостанція бурового верстата СБШ-250, що містить три насоси: радіальнопоршневий двосекційний Н-403Е (А) із загальною подачею 35 л/хв., пластинчатий здвоєний 35Г12-22 (Б) з подачею 70 і 35л/хв. і пластинчастий 18БГ12-22 (В) з подачею 35 л/хв., який підживлює через фільтр насос Н-403Е та системи керування реверсивних гідророзподільників. Максимальний робочий тиск у гідросистемі 12,5 МПа. Гідроапаратура керування і розподілу оснащена підігрівачами, що забезпечують їх працездатність при низьких температурах [Каталог БУРОВОЙ СТАНОК СБШ-250, Воронеж, 1989, http://sbsh-250.ru/spares/sbshbeforel 989]. Тиск у лінії насоса Н-403Е підтримується запобіжним клапаном, який регулюється від 0 до 10 МПа регулятором тиску, підключеним до нього через гідророзподільник. Усі операції гідросистема верстата виконує за допомогою комбінованої роботи всіх трьох насосів, тому при виході з ладу одного з них стає неможливим виконання робочих функцій, тобто зазначена маслостанція має недостатню надійність. Крім того, маслостанція має досить складну конструкцію. В основу корисної моделі поставлена задача підвищення надійності роботи маслостанції та спрощення її конструкції. Поставлена задача вирішується тим, що у маслостанції бурового верстата, яка містить насоси, згідно з корисною моделлю, встановлено два аксіально-поршневі насоси - основний і резервний. Використано насоси PPV101-140/B-1NRMM-L0/1-L6 фірми Hydac з регульованою подачею до 210 л/хв., потужністю електродвигуна 22 кВт., тиском 35 МПа. Передбачено блокування за допомогою налаштування гідравлічної та електричної апаратури для виключення одночасного включення двох насосів і неможливості їх включення при аварійно-низькому рівні масла в баку. Маслостанція обладнана системою підігріву, термометром, датчиками контролю температури і датчиками рівня робочої рідини. Маслостанція містить заливну горловину, оснащену повітряним фільтром, для заливки масла в бак. Маслостанція містить зворотні клапани для забезпечення автономності підключення напірної гідролінії кожного окремого насоса до загальної напірної магістралі. Маслостанція містить манометр для візуального контролю тиску в напірній гідролінії Маслостанція містить фільтр тонкого очищення, призначений для зливу в бак відпрацьованого масла. Містить загальний фільтр для всмоктування масла з бака і засувки з компенсаторами для подання масла в насоси. Використання замість трьох насосів в прототипі двох однакових насосів (PPV101-140/B1NRMM-L0/1-L6 фірми Hydac з регульованою подачею до 210 л/хв., потужністю електродвигуна 22 кВт., тиском 35 МПа) спрощує конструкцію маслостанції. Налаштування гідравлічної та електричної апаратури виключає одночасне включення двох насосів і неможливість їх включення при аварійно-низькому рівні масла в баку. Корисна модель пояснюється схемою маслостанції бурового верстата. Маслостанція бурового верстата складається з бака 1 для масла, який має об'єм 700 л і виконує такі функції: є резервуаром для масла і джерелом робочої рідини для системи, первинним грубим фільтром для відстоювання забруднень і відділенням повітря від води. Над баком 1 встановлені два аксіально-поршневих насоси: основний 2 і резервний 3 (з регульованою подачею до 210 л/хв., потужністю електродвигуна 22 кВт., тиском 35 МПа.) для всмоктування масла з бака 1 через загальний фільтр 4. Засувки з компенсаторами 5 призначені для подання масла в насоси 2, 3. Також масло-станція обладнана системою 6 підігріву, термометром 7, датчиками 8 контролю температури і датчиками 9 рівня робочої рідини. Для заливки масла в бак 1 виконано заливну горловину 10. Для зливу масла з бака 1 встановлені вентилі 11 зливні. Для забезпечення автономності підключення напірної гідролінії кожного окремого насоса 2, 3 до загальної напірної магістралі 12 на напірних гідролініях насосів 2, 3 встановлені зворотні клапани 13, Для візуального контролю тиску в напірній гідролінії встановлено манометр 14. Заливна горловина 10 оснащена повітряним фільтром 15. Фільтр 16 тонкого очищення призначено для зливу в бак 1 відпрацьованого масла з виконавчих гідравлічних механізмів. 1 UA 101105 U 5 10 Маслостанція призначена для подачі робочої рідини високого тиску до гідромоторів і гідроциліндрів виконавчих механізмів бурового верстата. Принцип роботи полягає у нагнітанні масла з бака 1 у гідросистему за допомогою одного зі встановлених регульованих аксіально-поршневих насосів 2, 3 та підтримання в ній робочого тиску. Масло з насоса (2, 3) потрапляє в нагнітальний трубопровід через зворотний клапан 13, що виключає зворотний струм рідини з гідросистеми при роботі. Заливку масла в бак 1 здійснюють через заливну горловину 10. Масло з гідросистеми зливається в бак 1 маслостанції через загальний фільтр 4, в якому відбувається очищення масла, що приходить із зовнішньої гідросистеми. Подання масла в насоси 2, 3 відбувається за допомогою засувок з компенсаторами 5. Передбачено блокування за допомогою налаштування гідравлічної та електричної апаратури, що виключає одночасне включення двох насосів 2, 3 і неможливість їх включення при аварійно-низькому рівні масла в баку 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 1. Маслостанція бурового верстата, що містить насоси, яка відрізняється тим, що встановлено два аксіально-поршневі насоси - основний і резервний. 2. Маслостанція за п. 1, яка відрізняється тим, що використано насоси PPV101-140/B-1NRMML0/1-L6 фірми Hydac з регульованою подачею до 210 л/хв., потужністю електродвигуна 22 кВт., тиском 35 МПа. 3. Маслостанція за п. 1, яка відрізняється тим, що передбачено блокування за допомогою налаштування гідравлічної та електричної апаратури для виключення одночасного включення двох насосів і неможливості їх включення при аварійно-низькому рівні масла в баку. 4. Маслостанція за п. 1, яка відрізняється тим, що оснащена системою підігріву, термометром, датчиками контролю температури і датчиками рівня робочої рідини. 5. Маслостанція за п. 1, яка відрізняється тим, що містить заливну горловину, оснащену повітряним фільтром, для заливки масла в бак. 6. Маслостанція за п. 1, яка відрізняється тим, що містить зворотні клапани для забезпечення автономності підключення напірної гідролінії кожного окремого насоса до загальної напірної магістралі. 7. Маслостанція за п. 1, яка відрізняється тим, що містить манометр для візуального контролю тиску в напірній гідролінії. 8. Маслостанція за п. 1, яка відрізняється тим, що містить фільтр тонкого очищення, призначений для зливу в бак відпрацьованого масла. 9. Маслостанція за п. 1, яка відрізняється тим, що містить загальний фільтр для всмоктування масла з бака і засувки з компенсаторами для подання масла в насоси. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
