Рухома підставка для настільного апарата

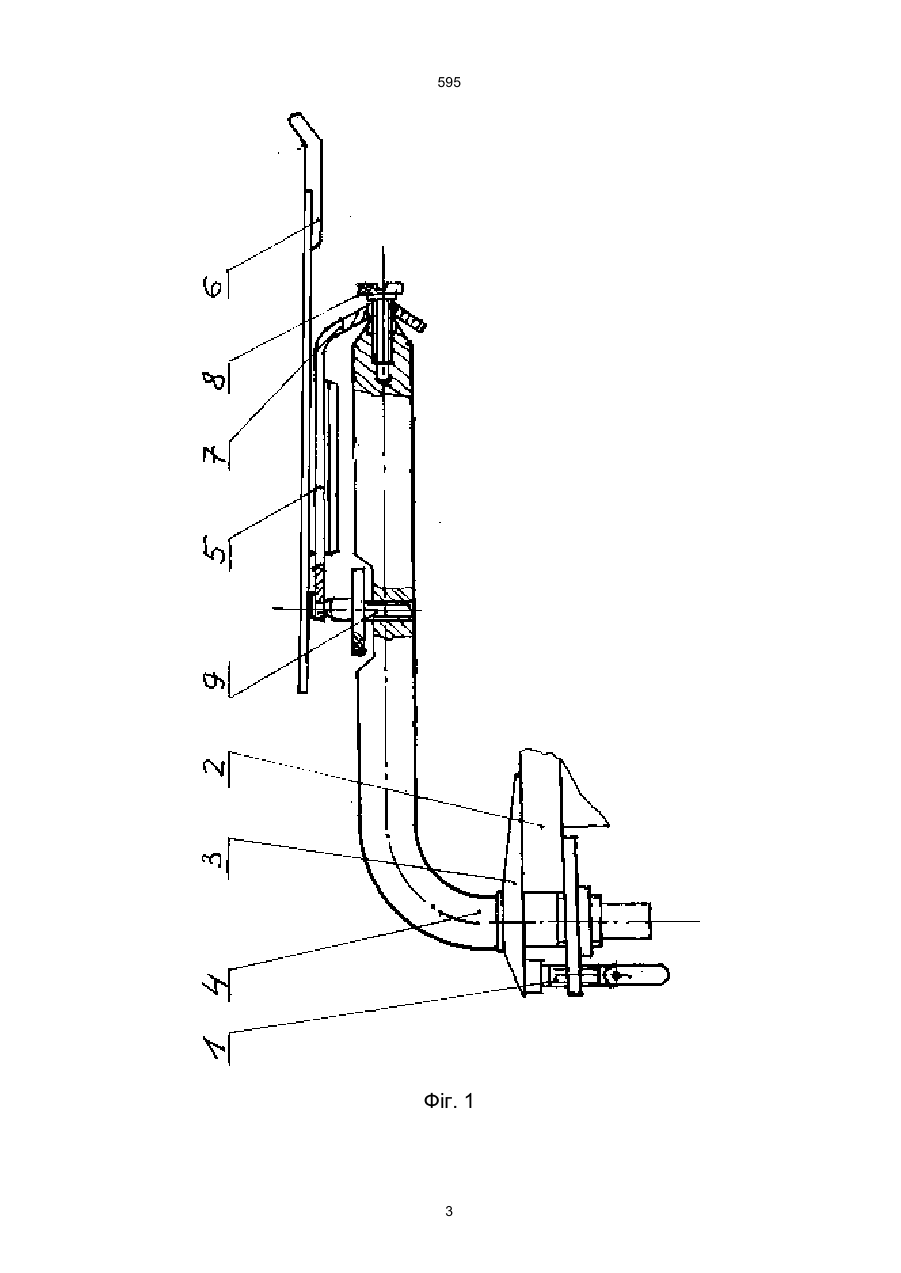

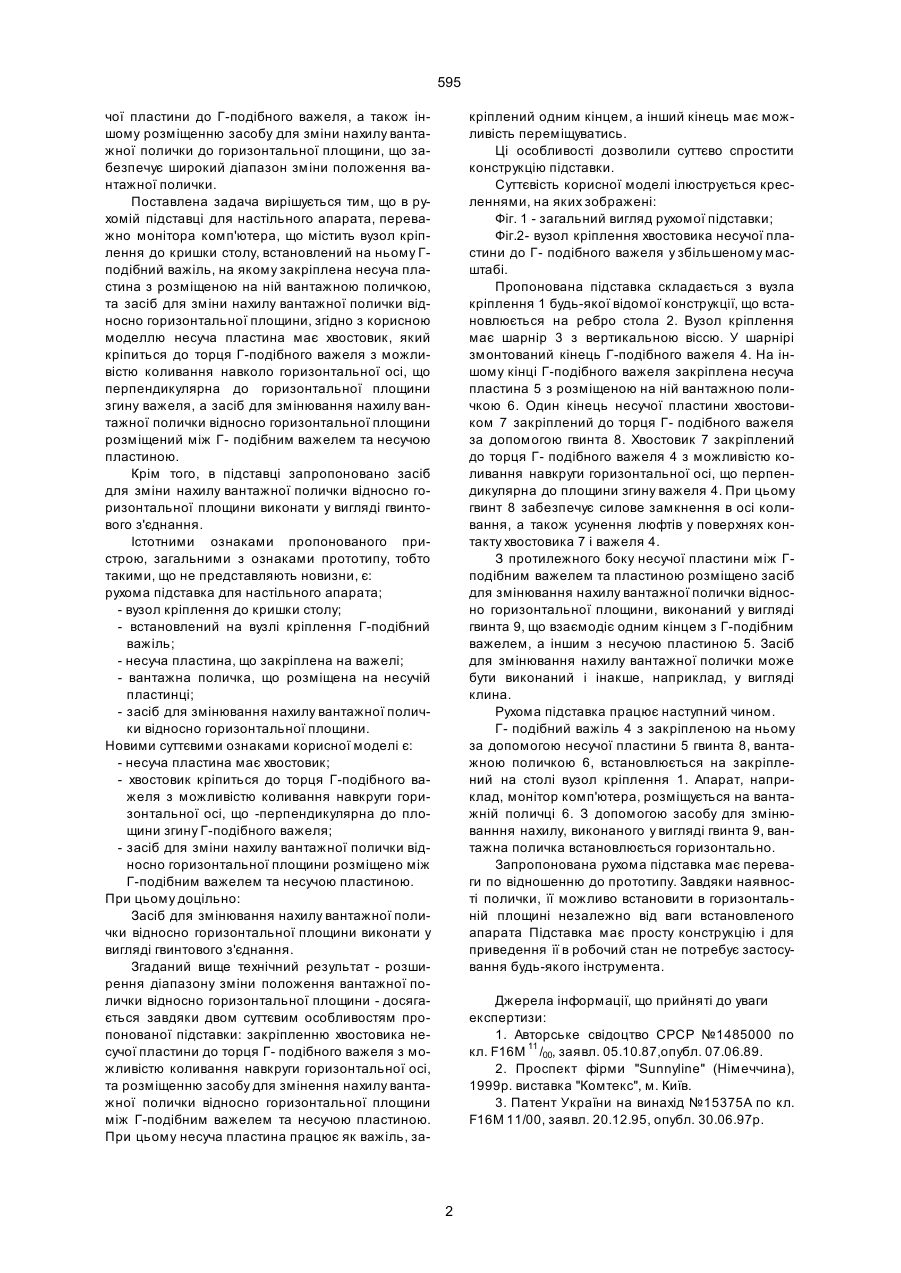

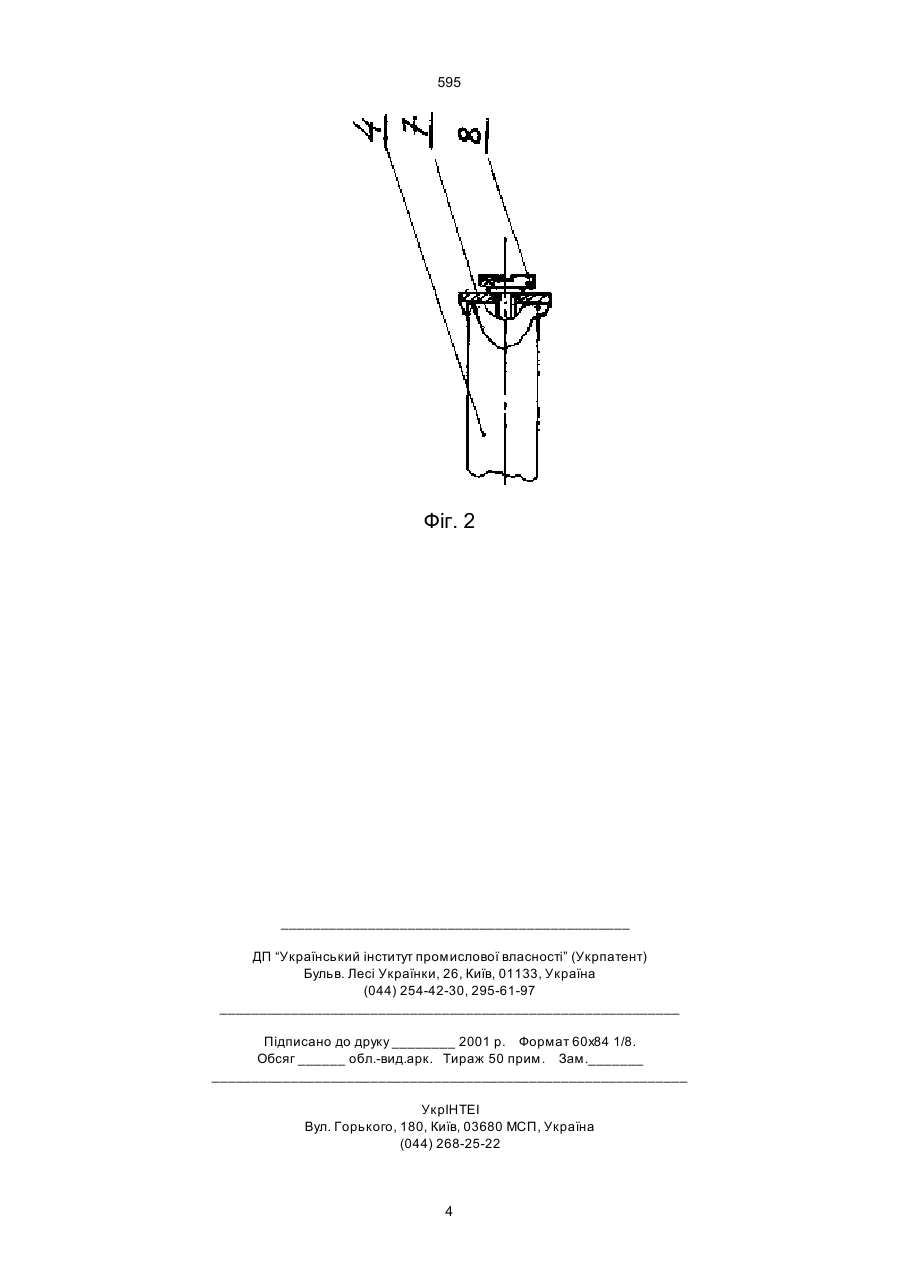

1.Рухома підставка для настільного апарата, що містить вузол кріплення до кришки столу, встановлений на ньому Г- подібний важіль, на якому закріплена несуча пластина з розміщеною на ній вантажною поличкою, та засіб для змінювання нахилу вантажної полички відносно горизонталь 595 чої пластини до Г-подібного важеля, а також іншому розміщенню засобу для зміни нахилу вантажної полички до горизонтальної площини, що забезпечує широкий діапазон зміни положення вантажної полички. Поставлена задача вирішується тим, що в рухомій підставці для настільного апарата, переважно монітора комп'ютера, що містить вузол кріплення до кришки столу, встановлений на ньому Гподібний важіль, на якому закріплена несуча пластина з розміщеною на ній вантажною поличкою, та засіб для зміни нахилу вантажної полички відносно горизонтальної площини, згідно з корисною моделлю несуча пластина має хвостовик, який кріпиться до торця Г-подібного важеля з можливістю коливання навколо горизонтальної осі, що перпендикулярна до горизонтальної площини згину важеля, а засіб для змінювання нахилу вантажної полички відносно горизонтальної площини розміщений між Г- подібним важелем та несучою пластиною. Крім того, в підставці запропоновано засіб для зміни нахилу вантажної полички відносно горизонтальної площини виконати у вигляді гвинтового з'єднання. Істотними ознаками пропонованого пристрою, загальними з ознаками прототипу, тобто такими, що не представляють новизни, є: рухома підставка для настільного апарата; - вузол кріплення до кришки столу; - встановлений на вузлі кріплення Г-подібний важіль; - несуча пластина, що закріплена на важелі; - вантажна поличка, що розміщена на несучій пластинці; - засіб для змінювання нахилу вантажної полички відносно горизонтальної площини. Новими суттєвими ознаками корисної моделі є: - несуча пластина має хвостовик; - хвостовик кріпиться до торця Г-подібного важеля з можливістю коливання навкруги горизонтальної оci, що -перпендикулярна до площини згину Г-подібного важеля; - засіб для зміни нахилу вантажної полички відносно горизонтальної площини розміщено між Г-подібним важелем та несучою пластиною. При цьому доцільно: Засіб для змінювання нахилу вантажної полички відносно горизонтальної площини виконати у вигляді гвинтового з'єднання. Згаданий вище технічний результат - розширення діапазону зміни положення вантажної полички відносно горизонтальної площини - досягається завдяки двом суттєвим особливостям пропонованої підставки: закріпленню хвостовика несучої пластини до торця Г- подібного важеля з можливістю коливання навкруги горизонтальної осі, та розміщенню засобу для змінення нахилу вантажної полички відносно горизонтальної площини між Г-подібним важелем та несучою пластиною. При цьому несуча пластина працює як важіль, за кріплений одним кінцем, а інший кінець має можливість переміщуватись. Ці особливості дозволили суттєво спростити конструкцію підставки. Суттєвість корисної моделі ілюструється кресленнями, на яких зображені: Фіг. 1 - загальний вигляд рухомої підставки; Фіг.2- вузол кріплення хвостовика несучої пластини до Г- подібного важеля у збільшеному масштабі. Пропонована підставка складається з вузла кріплення 1 будь-якої відомої конструкції, що встановлюється на ребро стола 2. Вузол кріплення має шарнір 3 з вертикальною віссю. У шарнірі змонтований кінець Г-подібного важеля 4. На іншому кінці Г-подібного важеля закріплена несуча пластина 5 з розміщеною на ній вантажною поличкою 6. Один кінець несучої пластини хвостовиком 7 закріплений до торця Г- подібного важеля за допомогою гвинта 8. Хвостовик 7 закріплений до торця Г- подібного важеля 4 з можливістю коливання навкруги горизонтальної осі, що перпендикулярна до площини згину важеля 4. При цьому гвинт 8 забезпечує силове замкнення в осі коливання, а також усунення люфтів у поверхнях контакту хвостовика 7 і важеля 4. З протилежного боку несучої пластини між Гподібним важелем та пластиною розміщено засіб для змінювання нахилу вантажної полички відносно горизонтальної площини, виконаний у вигляді гвинта 9, що взаємодіє одним кінцем з Г-подібним важелем, а іншим з несучою пластиною 5. Засіб для змінювання нахилу вантажної полички може бути виконаний і інакше, наприклад, у вигляді клина. Рухома підставка працює наступний чином. Г- подібний важіль 4 з закріпленою на ньому за допомогою несучої пластини 5 гвинта 8, вантажною поличкою 6, встановлюється на закріплений на столі вузол кріплення 1. Апарат, наприклад, монітор комп'ютера, розміщується на вантажній поличці 6. З допомогою засобу для змінюванння нахилу, виконаного у вигляді гвинта 9, вантажна поличка встановлюється горизонтально. Запропонована рухома підставка має переваги по відношенню до прототипу. Завдяки наявності полички, її можливо встановити в горизонтальній площині незалежно від ваги встановленого апарата Підставка має просту конструкцію і для приведення її в робочий стан не потребує застосування будь-якого інструмента. Джерела інформації, що прийняті до уваги експертизи: 1. Авторське свідоцтво СРСР №1485000 по кл. F16M 11 /00, заявл. 05.10.87,опубл. 07.06.89. 2. Проспект фірми "Sunnyline" (Німеччина), 1999р. виставка "Комтекс", м. Київ. 3. Патент України на винахід №15375А по кл. F16M 11/00, заявл. 20.12.95, опубл. 30.06.97р. 2 595 Фіг. 1 3 595 Фіг. 2 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 4 595 ___________________________________________________________ 5
