Вакуум-апарат для кристалізації розчинів

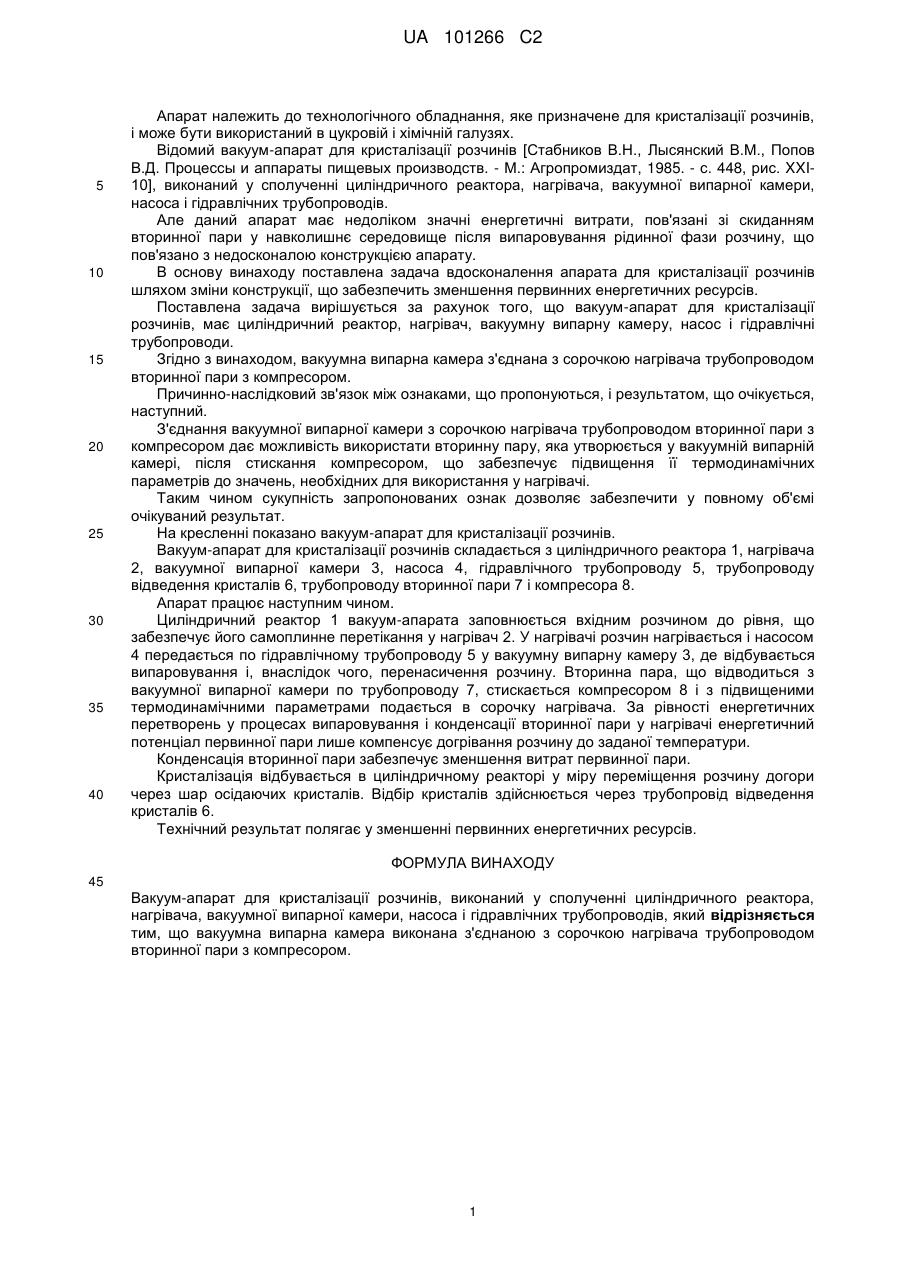

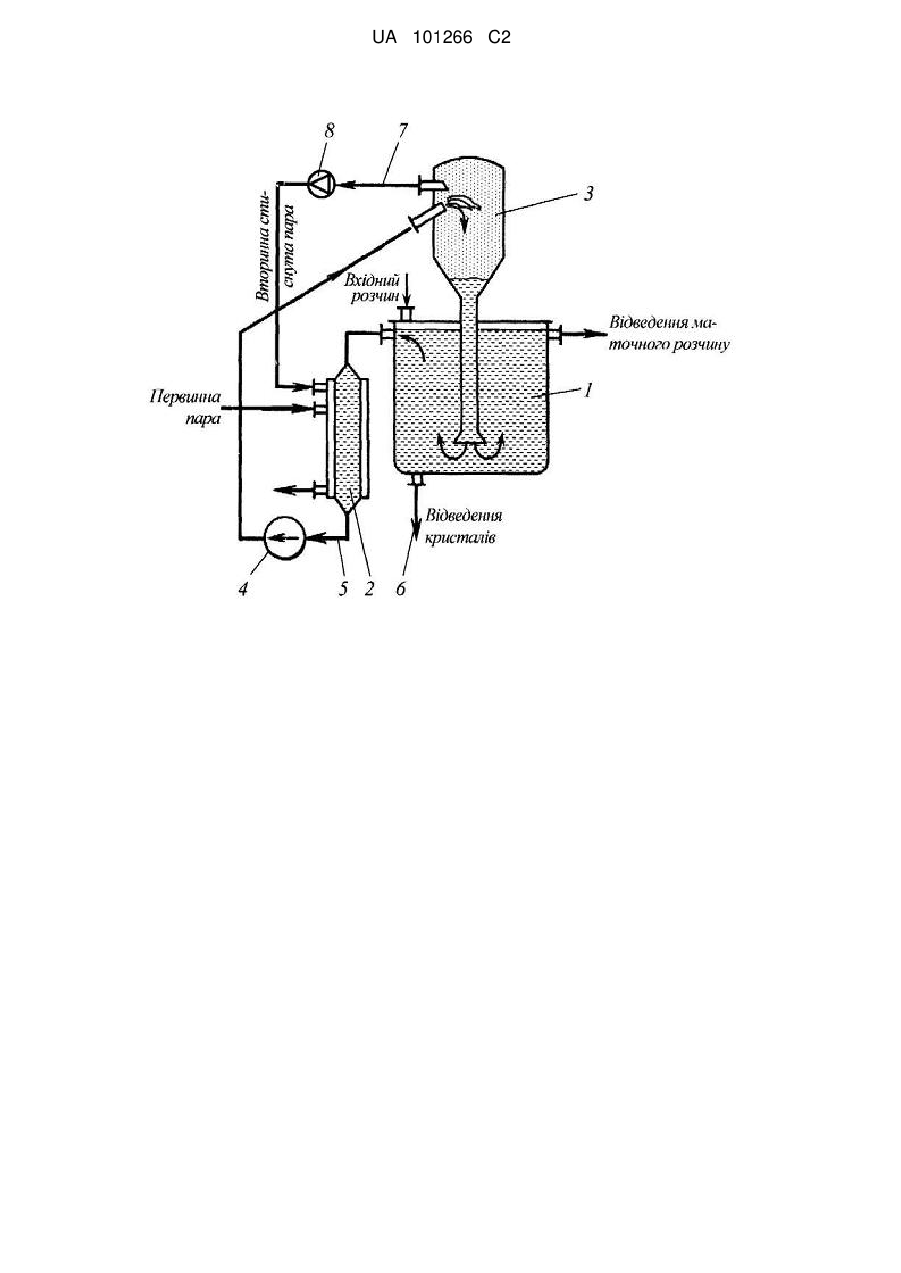

Реферат: Вакуум-апарат для кристалізації розчинів виконаний у сполученні циліндричного реактора, нагрівача, вакуумної випарної камери, насоса і гідравлічних трубопроводів. Вакуумна камера з'єднана з сорочкою нагрівача трубопроводом вторинної пари з компресором. UA 101266 C2 (12) UA 101266 C2 UA 101266 C2 5 10 15 20 25 30 35 40 Апарат належить до технологічного обладнання, яке призначене для кристалізації розчинів, і може бути використаний в цукровій і хімічній галузях. Відомий вакуум-апарат для кристалізації розчинів [Стабников В.Н., Лысянский В.М., Попов В.Д. Процессы и аппараты пищевых производств. - М.: Агропромиздат, 1985. - с. 448, рис. XXI10], виконаний у сполученні циліндричного реактора, нагрівача, вакуумної випарної камери, насоса і гідравлічних трубопроводів. Але даний апарат має недоліком значні енергетичні витрати, пов'язані зі скиданням вторинної пари у навколишнє середовище після випаровування рідинної фази розчину, що пов'язано з недосконалою конструкцією апарату. В основу винаходу поставлена задача вдосконалення апарата для кристалізації розчинів шляхом зміни конструкції, що забезпечить зменшення первинних енергетичних ресурсів. Поставлена задача вирішується за рахунок того, що вакуум-апарат для кристалізації розчинів, має циліндричний реактор, нагрівач, вакуумну випарну камеру, насос і гідравлічні трубопроводи. Згідно з винаходом, вакуумна випарна камера з'єднана з сорочкою нагрівача трубопроводом вторинної пари з компресором. Причинно-наслідковий зв'язок між ознаками, що пропонуються, і результатом, що очікується, наступний. З'єднання вакуумної випарної камери з сорочкою нагрівача трубопроводом вторинної пари з компресором дає можливість використати вторинну пару, яка утворюється у вакуумній випарній камері, після стискання компресором, що забезпечує підвищення її термодинамічних параметрів до значень, необхідних для використання у нагрівачі. Таким чином сукупність запропонованих ознак дозволяє забезпечити у повному об'ємі очікуваний результат. На кресленні показано вакуум-апарат для кристалізації розчинів. Вакуум-апарат для кристалізації розчинів складається з циліндричного реактора 1, нагрівача 2, вакуумної випарної камери 3, насоса 4, гідравлічного трубопроводу 5, трубопроводу відведення кристалів 6, трубопроводу вторинної пари 7 і компресора 8. Апарат працює наступним чином. Циліндричний реактор 1 вакуум-апарата заповнюється вхідним розчином до рівня, що забезпечує його самоплинне перетікання у нагрівач 2. У нагрівачі розчин нагрівається і насосом 4 передається по гідравлічному трубопроводу 5 у вакуумну випарну камеру 3, де відбувається випаровування і, внаслідок чого, перенасичення розчину. Вторинна пара, що відводиться з вакуумної випарної камери по трубопроводу 7, стискається компресором 8 і з підвищеними термодинамічними параметрами подається в сорочку нагрівача. За рівності енергетичних перетворень у процесах випаровування і конденсації вторинної пари у нагрівачі енергетичний потенціал первинної пари лише компенсує догрівання розчину до заданої температури. Конденсація вторинної пари забезпечує зменшення витрат первинної пари. Кристалізація відбувається в циліндричному реакторі у міру переміщення розчину догори через шар осідаючих кристалів. Відбір кристалів здійснюється через трубопровід відведення кристалів 6. Технічний результат полягає у зменшенні первинних енергетичних ресурсів. ФОРМУЛА ВИНАХОДУ 45 Вакуум-апарат для кристалізації розчинів, виконаний у сполученні циліндричного реактора, нагрівача, вакуумної випарної камери, насоса і гідравлічних трубопроводів, який відрізняється тим, що вакуумна випарна камера виконана з'єднаною з сорочкою нагрівача трубопроводом вторинної пари з компресором. 1 UA 101266 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
