Вакуум-апарат для кристалізації розчинів

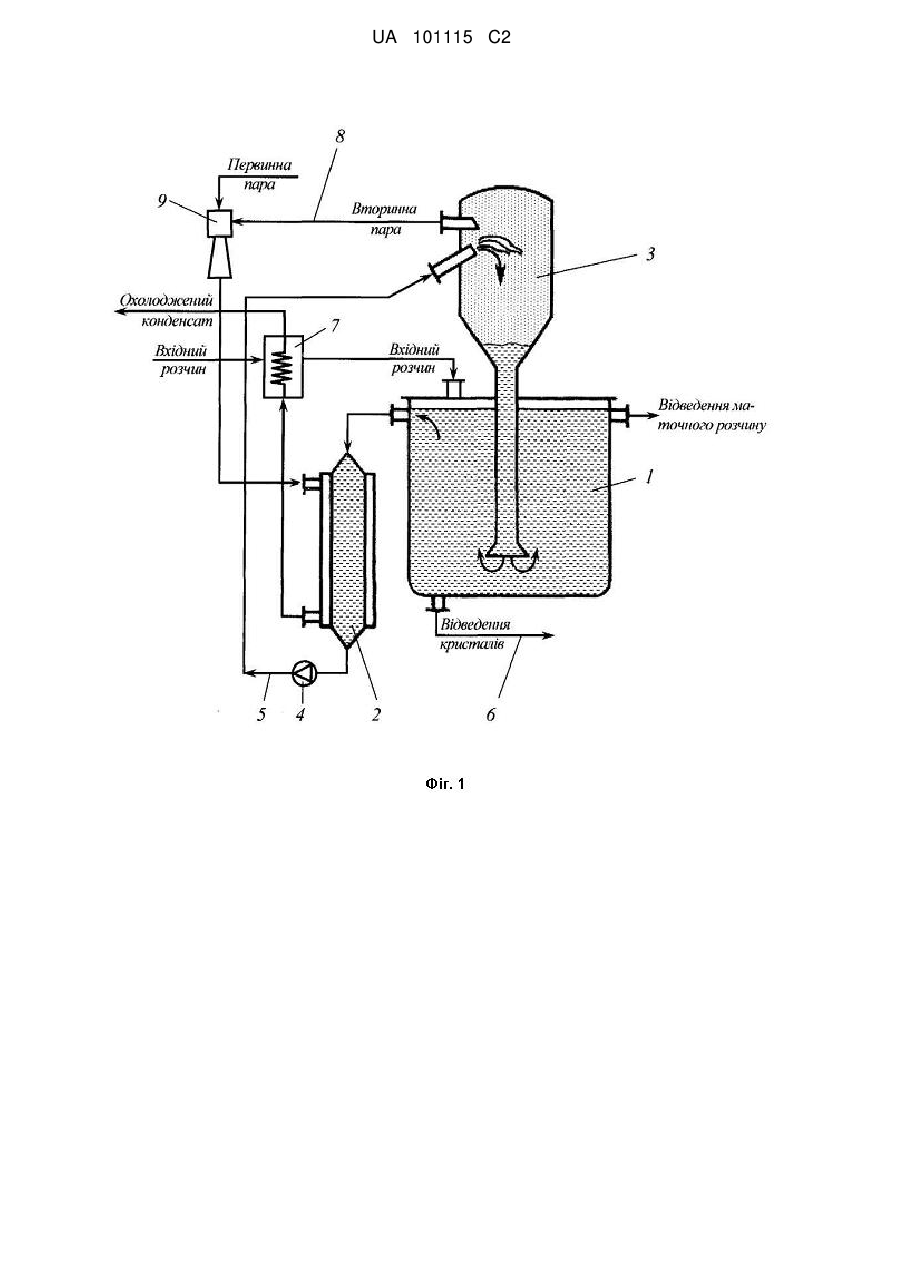

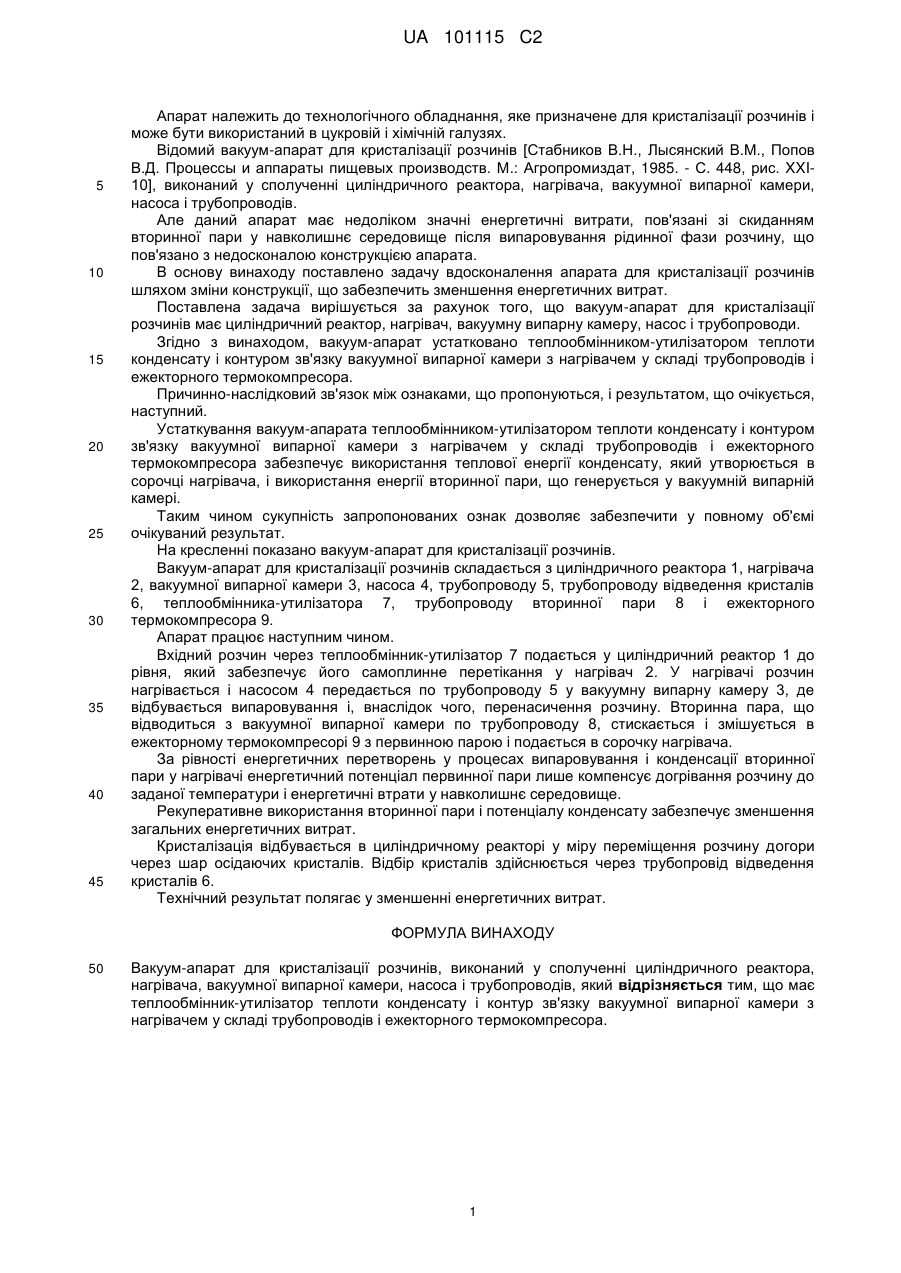

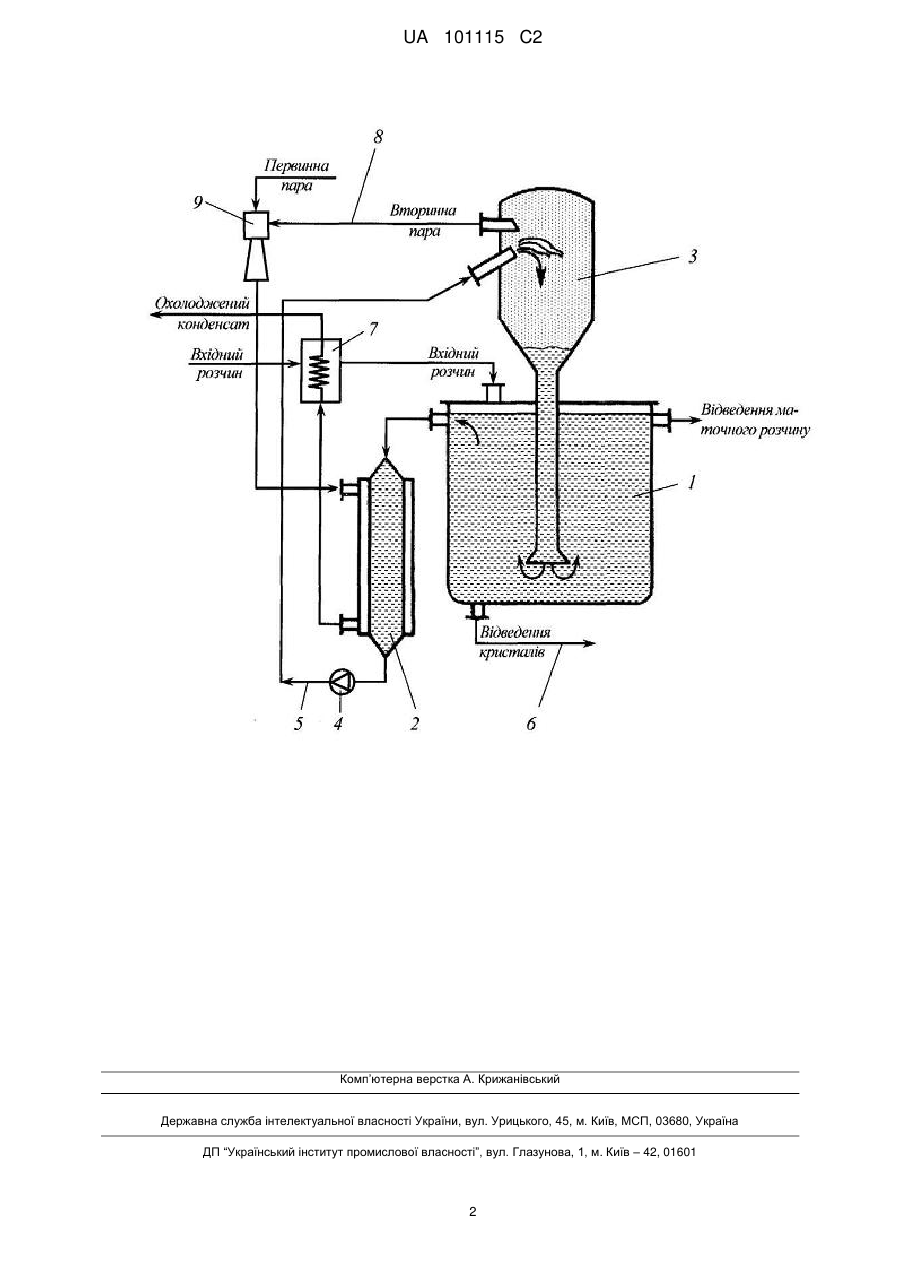

Реферат: Вакуум-апарат для кристалізації розчинів, виконаний у сполученні циліндричного реактора, нагрівача, вакуумної випарної камери, насоса і трубопроводів. Додатково вакуум-апарат має теплообмінник-утилізатор теплоти конденсату і контуром зв'язку вакуумної випарної камери з нагрівачем у складі трубопроводів і ежекторного термокомпресора. UA 101115 C2 (12) UA 101115 C2 UA 101115 C2 5 10 15 20 25 30 35 40 45 Апарат належить до технологічного обладнання, яке призначене для кристалізації розчинів і може бути використаний в цукровій і хімічній галузях. Відомий вакуум-апарат для кристалізації розчинів [Стабников В.Н., Лысянский В.М., Попов В.Д. Процессы и аппараты пищевых производств. М.: Агропромиздат, 1985. - С. 448, рис. XXI10], виконаний у сполученні циліндричного реактора, нагрівача, вакуумної випарної камери, насоса і трубопроводів. Але даний апарат має недоліком значні енергетичні витрати, пов'язані зі скиданням вторинної пари у навколишнє середовище після випаровування рідинної фази розчину, що пов'язано з недосконалою конструкцією апарата. В основу винаходу поставлено задачу вдосконалення апарата для кристалізації розчинів шляхом зміни конструкції, що забезпечить зменшення енергетичних витрат. Поставлена задача вирішується за рахунок того, що вакуум-апарат для кристалізації розчинів має циліндричний реактор, нагрівач, вакуумну випарну камеру, насос і трубопроводи. Згідно з винаходом, вакуум-апарат устатковано теплообмінником-утилізатором теплоти конденсату і контуром зв'язку вакуумної випарної камери з нагрівачем у складі трубопроводів і ежекторного термокомпресора. Причинно-наслідковий зв'язок між ознаками, що пропонуються, і результатом, що очікується, наступний. Устаткування вакуум-апарата теплообмінником-утилізатором теплоти конденсату і контуром зв'язку вакуумної випарної камери з нагрівачем у складі трубопроводів і ежекторного термокомпресора забезпечує використання теплової енергії конденсату, який утворюється в сорочці нагрівача, і використання енергії вторинної пари, що генерується у вакуумній випарній камері. Таким чином сукупність запропонованих ознак дозволяє забезпечити у повному об'ємі очікуваний результат. На кресленні показано вакуум-апарат для кристалізації розчинів. Вакуум-апарат для кристалізації розчинів складається з циліндричного реактора 1, нагрівача 2, вакуумної випарної камери 3, насоса 4, трубопроводу 5, трубопроводу відведення кристалів 6, теплообмінника-утилізатора 7, трубопроводу вторинної пари 8 і ежекторного термокомпресора 9. Апарат працює наступним чином. Вхідний розчин через теплообмінник-утилізатор 7 подається у циліндричний реактор 1 до рівня, який забезпечує його самоплинне перетікання у нагрівач 2. У нагрівачі розчин нагрівається і насосом 4 передається по трубопроводу 5 у вакуумну випарну камеру 3, де відбувається випаровування і, внаслідок чого, перенасичення розчину. Вторинна пара, що відводиться з вакуумної випарної камери по трубопроводу 8, стискається і змішується в ежекторному термокомпресорі 9 з первинною парою і подається в сорочку нагрівача. За рівності енергетичних перетворень у процесах випаровування і конденсації вторинної пари у нагрівачі енергетичний потенціал первинної пари лише компенсує догрівання розчину до заданої температури і енергетичні втрати у навколишнє середовище. Рекуперативне використання вторинної пари і потенціалу конденсату забезпечує зменшення загальних енергетичних витрат. Кристалізація відбувається в циліндричному реакторі у міру переміщення розчину догори через шар осідаючих кристалів. Відбір кристалів здійснюється через трубопровід відведення кристалів 6. Технічний результат полягає у зменшенні енергетичних витрат. ФОРМУЛА ВИНАХОДУ 50 Вакуум-апарат для кристалізації розчинів, виконаний у сполученні циліндричного реактора, нагрівача, вакуумної випарної камери, насоса і трубопроводів, який відрізняється тим, що має теплообмінник-утилізатор теплоти конденсату і контур зв'язку вакуумної випарної камери з нагрівачем у складі трубопроводів і ежекторного термокомпресора. 1 UA 101115 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
