Опалювальна піч

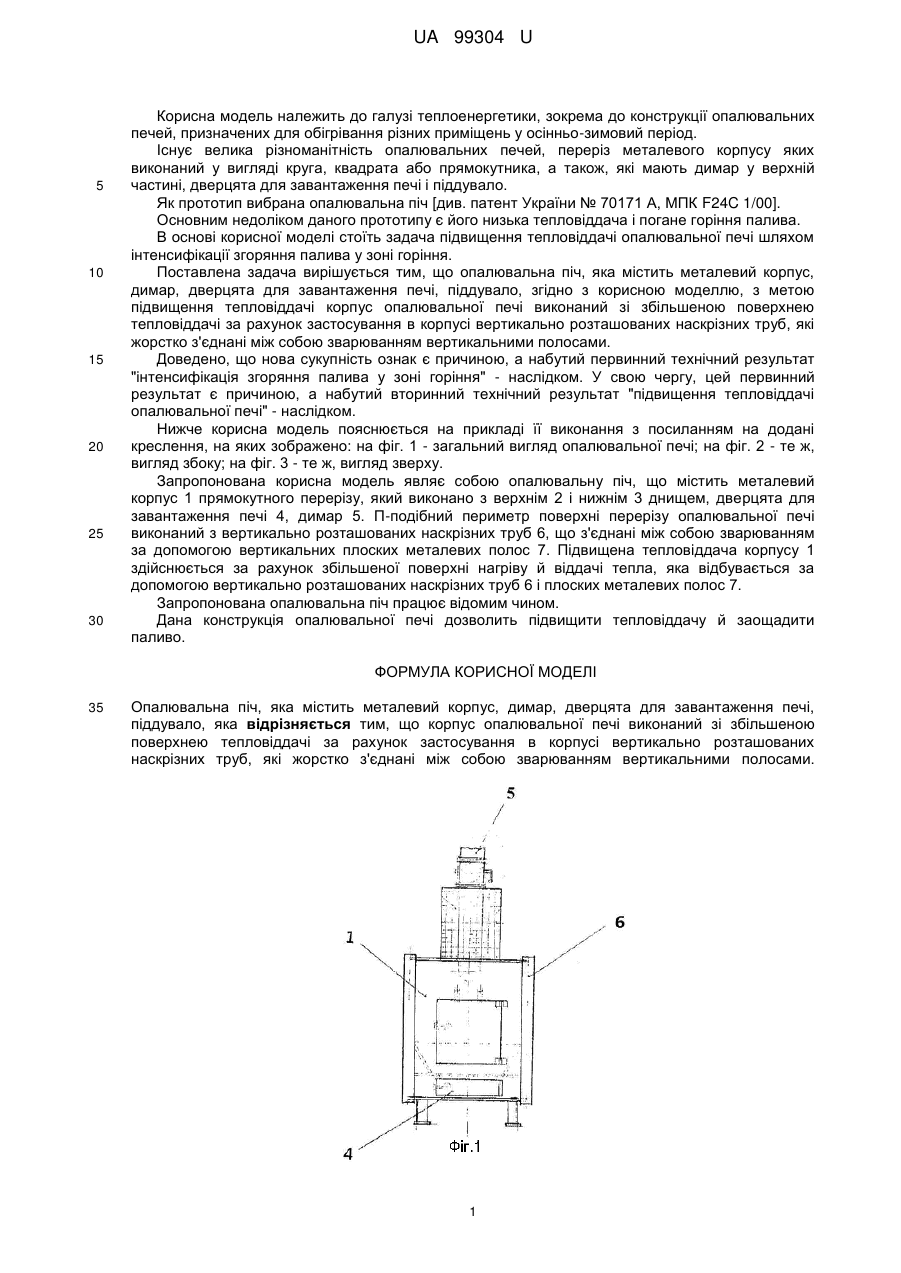

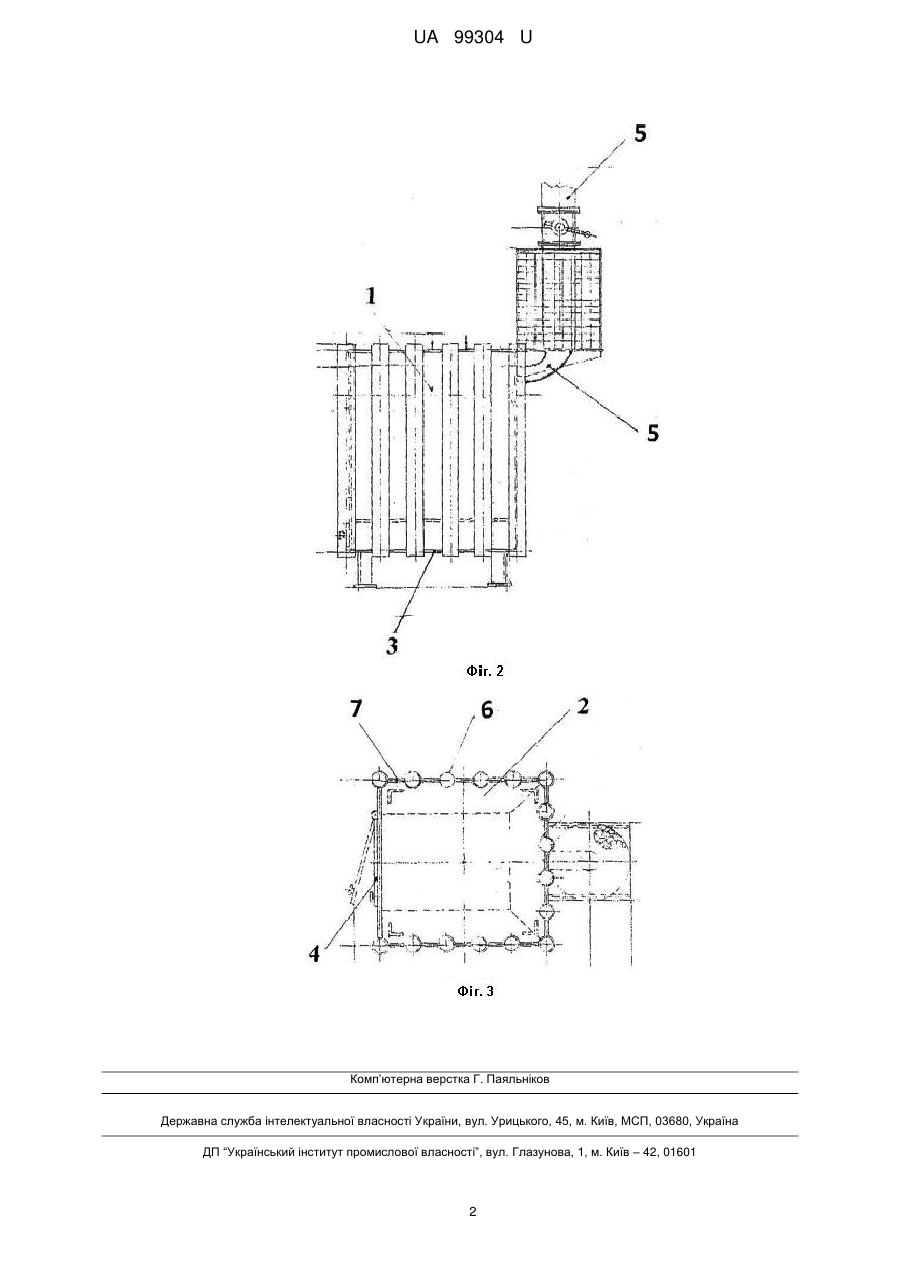

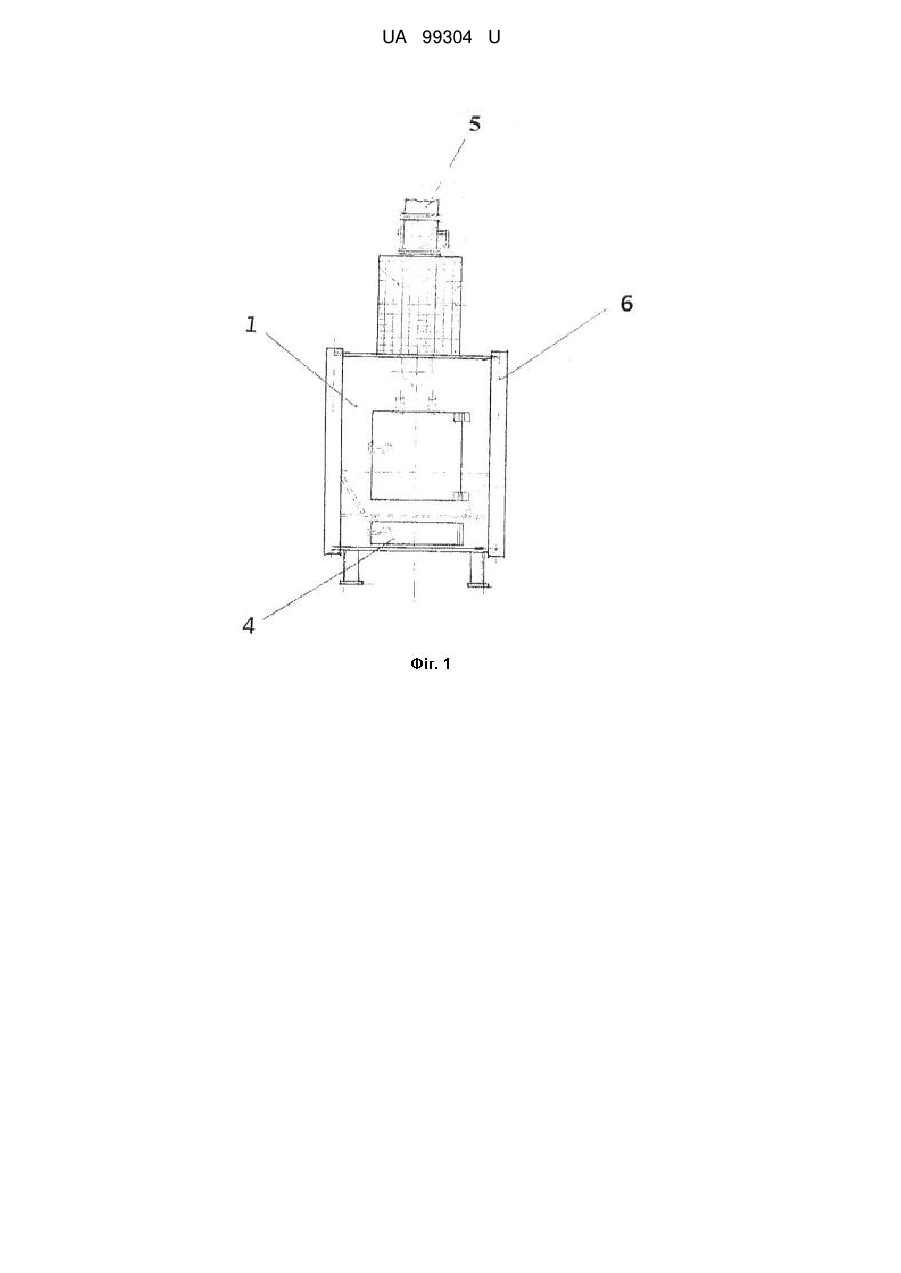

Реферат: Опалювальна піч, яка містить металевий корпус, димар, дверцята для завантаження печі, піддувало, причому корпус опалювальної печі виконаний зі збільшеною поверхнею тепловіддачі за рахунок застосування в корпусі вертикально розташованих наскрізних труб, які жорстко з'єднані між собою зварюванням вертикальними полосами. UA 99304 U (12) UA 99304 U UA 99304 U 5 10 15 20 25 30 Корисна модель належить до галузі теплоенергетики, зокрема до конструкції опалювальних печей, призначених для обігрівання різних приміщень у осінньо-зимовий період. Існує велика різноманітність опалювальних печей, переріз металевого корпусу яких виконаний у вигляді круга, квадрата або прямокутника, а також, які мають димар у верхній частині, дверцята для завантаження печі і піддувало. Як прототип вибрана опалювальна піч [див. патент України № 70171 А, МПК F24C 1/00]. Основним недоліком даного прототипу є його низька тепловіддача і погане горіння палива. В основі корисної моделі стоїть задача підвищення тепловіддачі опалювальної печі шляхом інтенсифікації згоряння палива у зоні горіння. Поставлена задача вирішується тим, що опалювальна піч, яка містить металевий корпус, димар, дверцята для завантаження печі, піддувало, згідно з корисною моделлю, з метою підвищення тепловіддачі корпус опалювальної печі виконаний зі збільшеною поверхнею тепловіддачі за рахунок застосування в корпусі вертикально розташованих наскрізних труб, які жорстко з'єднані між собою зварюванням вертикальними полосами. Доведено, що нова сукупність ознак є причиною, а набутий первинний технічний результат "інтенсифікація згоряння палива у зоні горіння" - наслідком. У свою чергу, цей первинний результат є причиною, а набутий вторинний технічний результат "підвищення тепловіддачі опалювальної печі" - наслідком. Нижче корисна модель пояснюється на прикладі її виконання з посиланням на додані креслення, на яких зображено: на фіг. 1 - загальний вигляд опалювальної печі; на фіг. 2 - те ж, вигляд збоку; на фіг. 3 - те ж, вигляд зверху. Запропонована корисна модель являє собою опалювальну піч, що містить металевий корпус 1 прямокутного перерізу, який виконано з верхнім 2 і нижнім 3 днищем, дверцята для завантаження печі 4, димар 5. П-подібний периметр поверхні перерізу опалювальної печі виконаний з вертикально розташованих наскрізних труб 6, що з'єднані між собою зварюванням за допомогою вертикальних плоских металевих полос 7. Підвищена тепловіддача корпусу 1 здійснюється за рахунок збільшеної поверхні нагріву й віддачі тепла, яка відбувається за допомогою вертикально розташованих наскрізних труб 6 і плоских металевих полос 7. Запропонована опалювальна піч працює відомим чином. Дана конструкція опалювальної печі дозволить підвищити тепловіддачу й заощадити паливо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Опалювальна піч, яка містить металевий корпус, димар, дверцята для завантаження печі, піддувало, яка відрізняється тим, що корпус опалювальної печі виконаний зі збільшеною поверхнею тепловіддачі за рахунок застосування в корпусі вертикально розташованих наскрізних труб, які жорстко з'єднані між собою зварюванням вертикальними полосами. 1 UA 99304 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
