Піч для обігрівання приміщень з варильною поверхнею

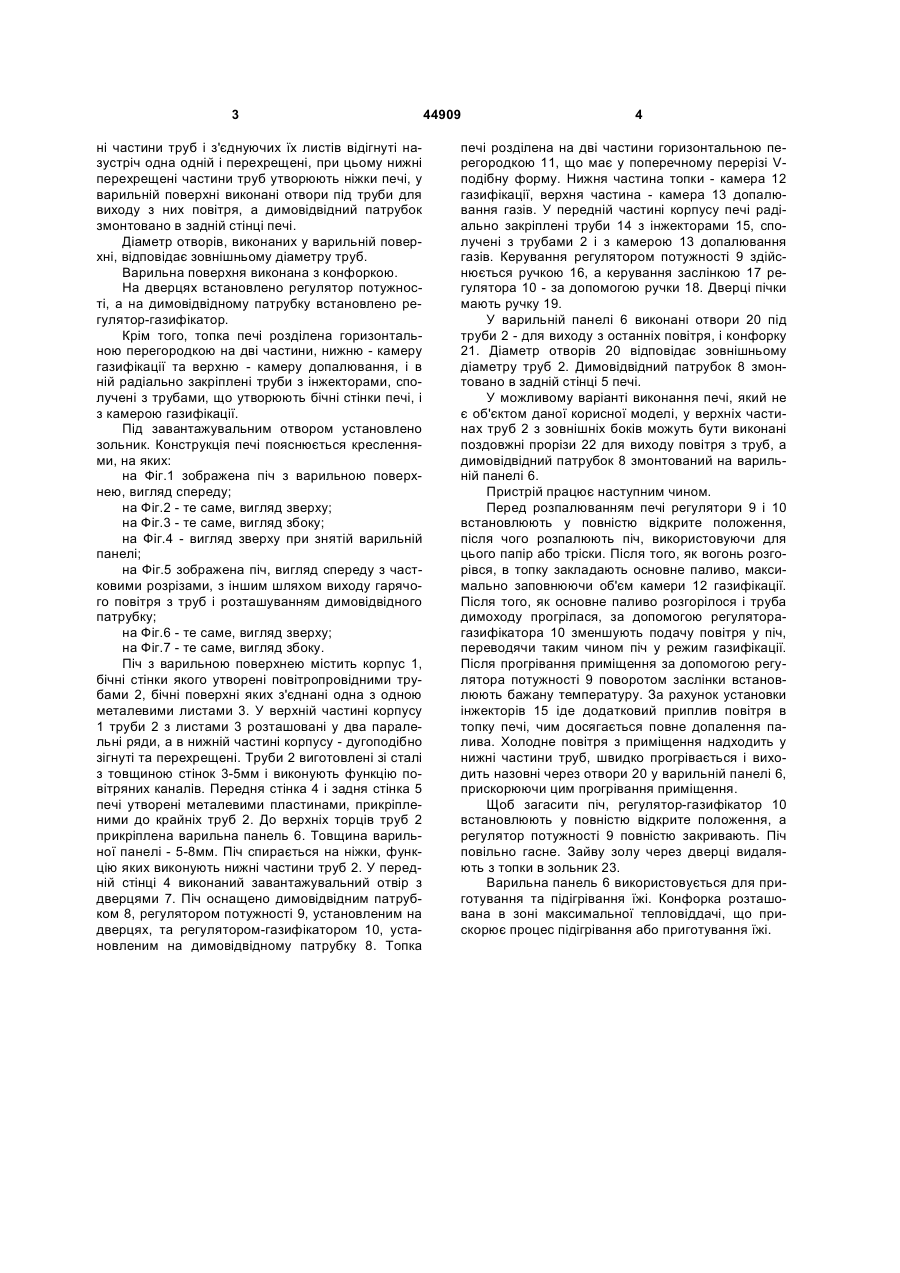

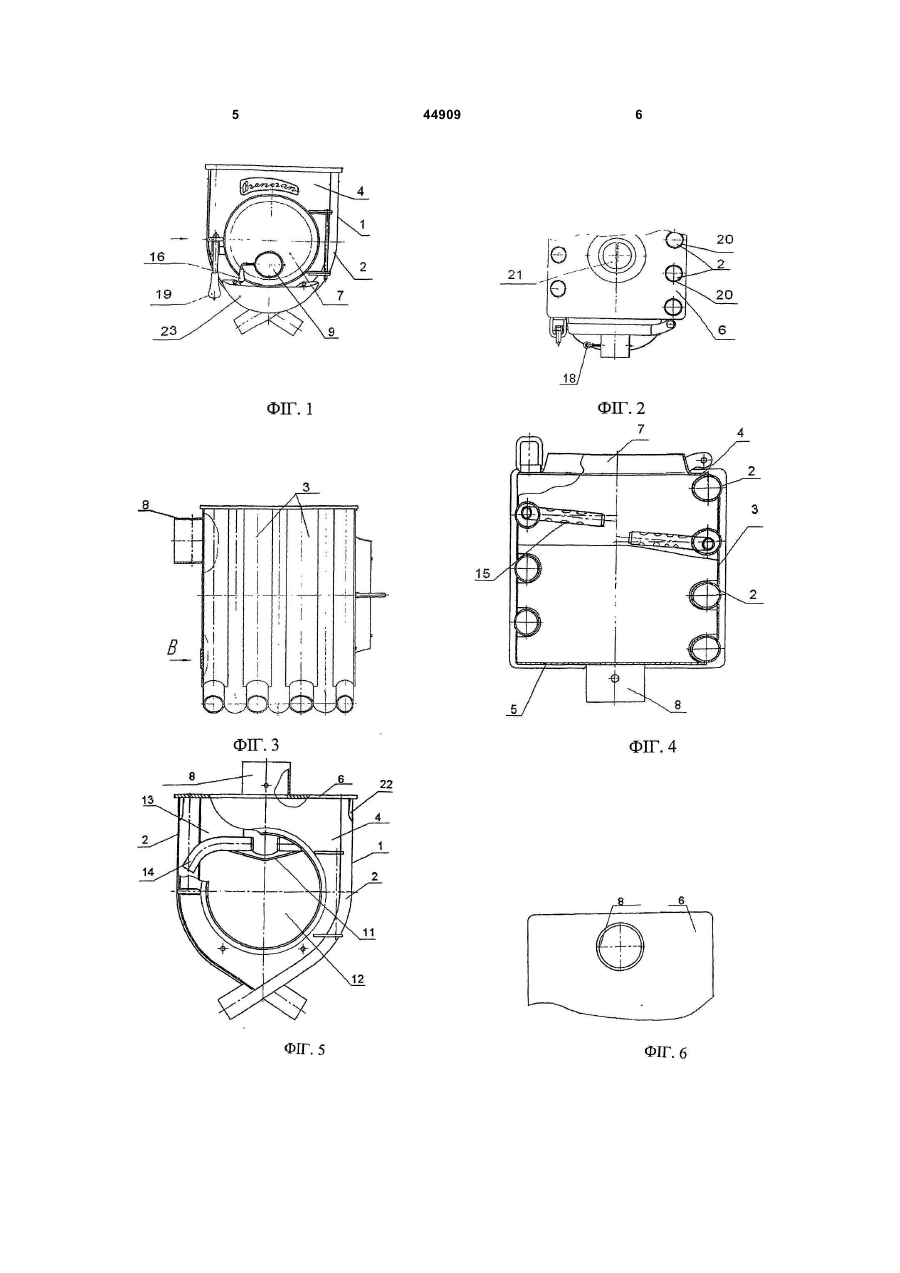

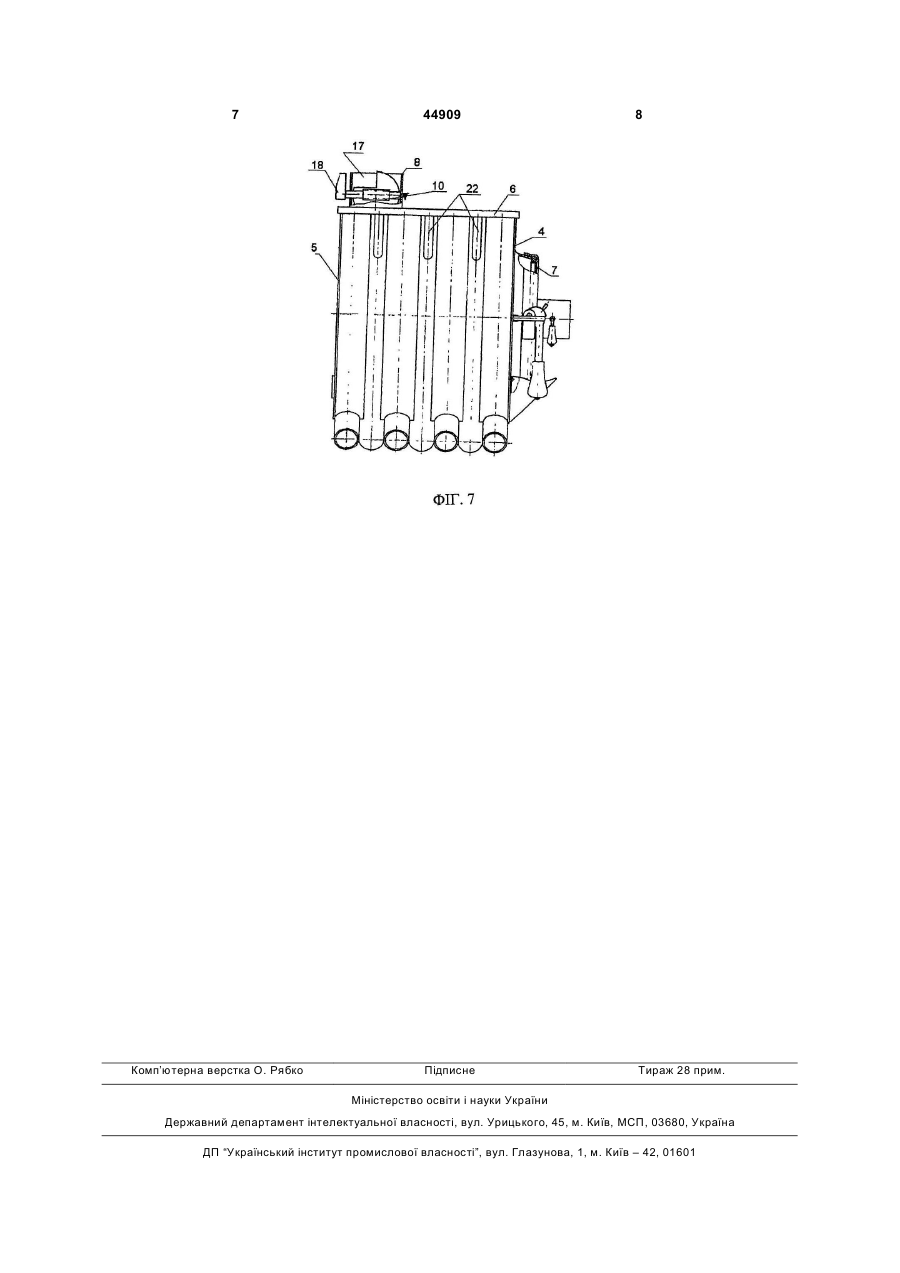

1. Піч для обігрівання приміщень з варильною поверхнею, що містить бічні, передню та задню стінки, варильну панель, прикріплену зверху до зазначених стінок, і димовідвідний патрубок, при цьому у передній стінці печі виконаний завантажувальний отвір, перекритий дверцями, а у бічних стінках - повітряні канали, яка відрізняється тим, що бічні стінки утворені двома рядами, бічні поверхні яких приєднані одна до одної металевими листами, причому нижні частини труб і з'єднуючих їх листів відігнуті назустріч одна одній і перехре U 1 3 ні частини труб і з'єднуючих їх листів відігнуті назустріч одна одній і перехрещені, при цьому нижні перехрещені частини труб утворюють ніжки печі, у варильній поверхні виконані отвори під труби для виходу з них повітря, а димовідвідний патрубок змонтовано в задній стінці печі. Діаметр отворів, виконаних у варильній поверхні, відповідає зовнішньому діаметру труб. Варильна поверхня виконана з конфоркою. На дверцях встановлено регулятор потужності, а на димовідвідному патрубку встановлено регулятор-газифікатор. Крім того, топка печі розділена горизонтальною перегородкою на дві частини, нижню - камеру газифікації та верхню - камеру допалювання, і в ній радіально закріплені труби з інжекторами, сполучені з трубами, що утворюють бічні стінки печі, і з камерою газифікації. Під завантажувальним отвором установлено зольник. Конструкція печі пояснюється кресленнями, на яких: на Фіг.1 зображена піч з варильною поверхнею, вигляд спереду; на Фіг.2 - те саме, вигляд зверху; на Фіг.3 - те саме, вигляд збоку; на Фіг.4 - вигляд зверху при знятій варильній панелі; на Фіг.5 зображена піч, вигляд спереду з частковими розрізами, з іншим шляхом виходу гарячого повітря з труб і розташуванням димовідвідного патрубку; на Фіг.6 - те саме, вигляд зверху; на Фіг.7 - те саме, вигляд збоку. Піч з варильною поверхнею містить корпус 1, бічні стінки якого утворені повітропровідними трубами 2, бічні поверхні яких з'єднані одна з одною металевими листами 3. У верхній частині корпусу 1 труби 2 з листами 3 розташовані у два паралельні ряди, а в нижній частині корпусу - дугоподібно зігнуті та перехрещені. Труби 2 виготовлені зі сталі з товщиною стінок 3-5мм і виконують функцію повітряних каналів. Передня стінка 4 і задня стінка 5 печі утворені металевими пластинами, прикріпленими до крайніх труб 2. До верхніх торців труб 2 прикріплена варильна панель 6. Товщина варильної панелі - 5-8мм. Піч спирається на ніжки, функцію яких виконують нижні частини труб 2. У передній стінці 4 виконаний завантажувальний отвір з дверцями 7. Піч оснащено димовідвідним патрубком 8, регулятором потужності 9, установленим на дверцях, та регулятором-газифікатором 10, установленим на димовідвідному патрубку 8. Топка 44909 4 печі розділена на дві частини горизонтальною перегородкою 11, що має у поперечному перерізі Vподібну форму. Нижня частина топки - камера 12 газифікації, верхня частина - камера 13 допалювання газів. У передній частині корпусу печі радіально закріплені труби 14 з інжекторами 15, сполучені з трубами 2 і з камерою 13 допалювання газів. Керування регулятором потужності 9 здійснюється ручкою 16, а керування заслінкою 17 регулятора 10 - за допомогою ручки 18. Дверці пічки мають ручку 19. У варильній панелі 6 виконані отвори 20 під труби 2 - для виходу з останніх повітря, і конфорку 21. Діаметр отворів 20 відповідає зовнішньому діаметру труб 2. Димовідвідний патрубок 8 змонтовано в задній стінці 5 печі. У можливому варіанті виконання печі, який не є об'єктом даної корисної моделі, у верхніх частинах труб 2 з зовнішніх боків можуть бути виконані поздовжні прорізи 22 для виходу повітря з труб, а димовідвідний патрубок 8 змонтований на варильній панелі 6. Пристрій працює наступним чином. Перед розпалюванням печі регулятори 9 і 10 встановлюють у повністю відкрите положення, після чого розпалюють піч, використовуючи для цього папір або тріски. Після того, як вогонь розгорівся, в топку закладають основне паливо, максимально заповнюючи об'єм камери 12 газифікації. Після того, як основне паливо розгорілося і труба димоходу прогрілася, за допомогою регуляторагазифікатора 10 зменшують подачу повітря у піч, переводячи таким чином піч у режим газифікації. Після прогрівання приміщення за допомогою регулятора потужності 9 поворотом заслінки встановлюють бажану температуру. За рахунок установки інжекторів 15 іде додатковий приплив повітря в топку печі, чим досягається повне допалення палива. Холодне повітря з приміщення надходить у нижні частини труб, швидко прогрівається івиходить назовні через отвори 20 у варильній панелі 6, прискорюючи цим прогрівання приміщення. Щоб загасити піч, регулятор-газифікатор 10 встановлюють у повністю відкрите положення, а регулятор потужності 9 повністю закривають. Піч повільно гасне. Зайву золу через дверці видаляють з топки в зольник 23. Варильна панель 6 використовується для приготування та підігрівання їжі. Конфорка розташована в зоні максимальної тепловіддачі, що прискорює процес підігрівання або приготування їжі. 5 44909 6 7 Комп’ютерна верстка О. Рябко 44909 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
