Скреперно-роликовий пристрій для прибирання гною

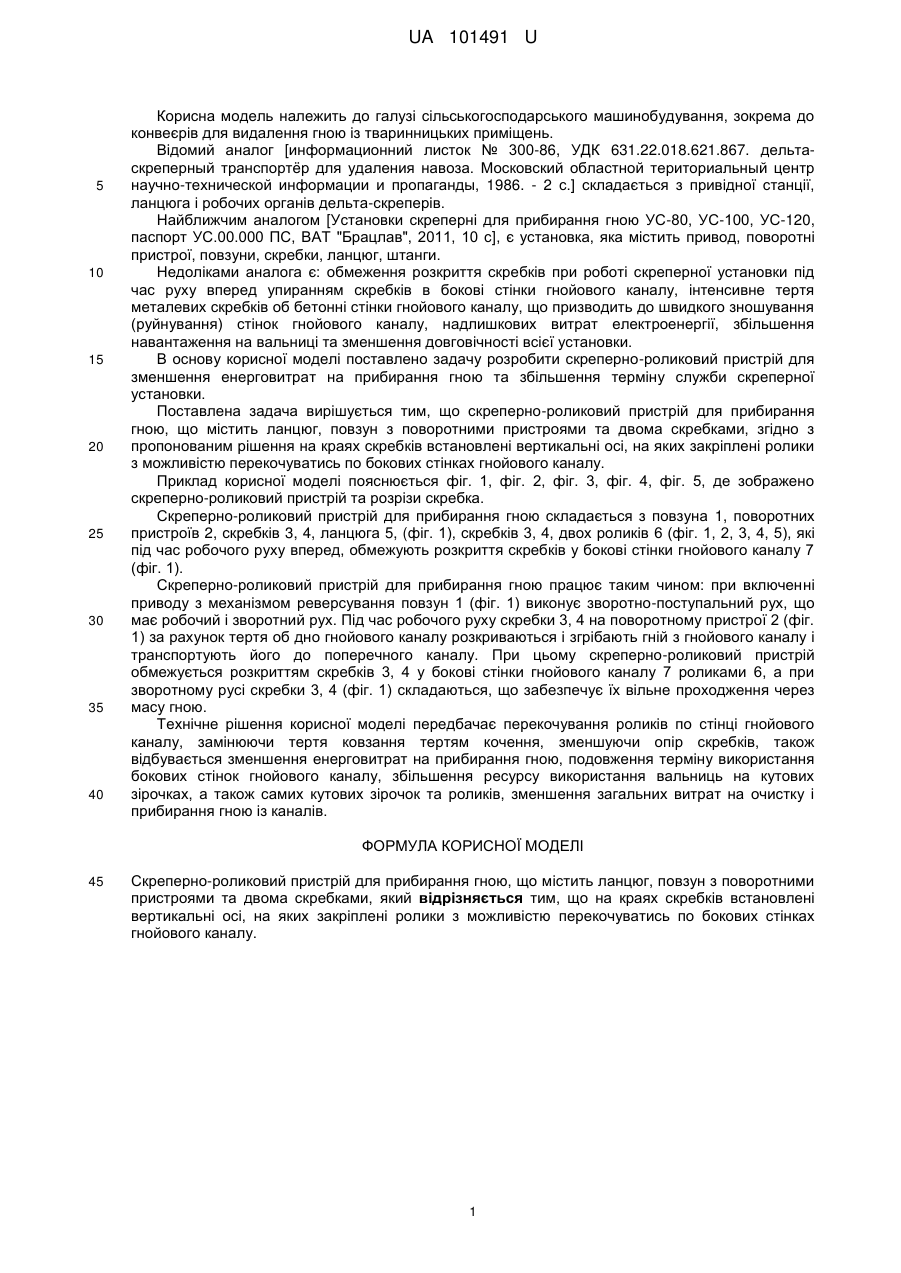

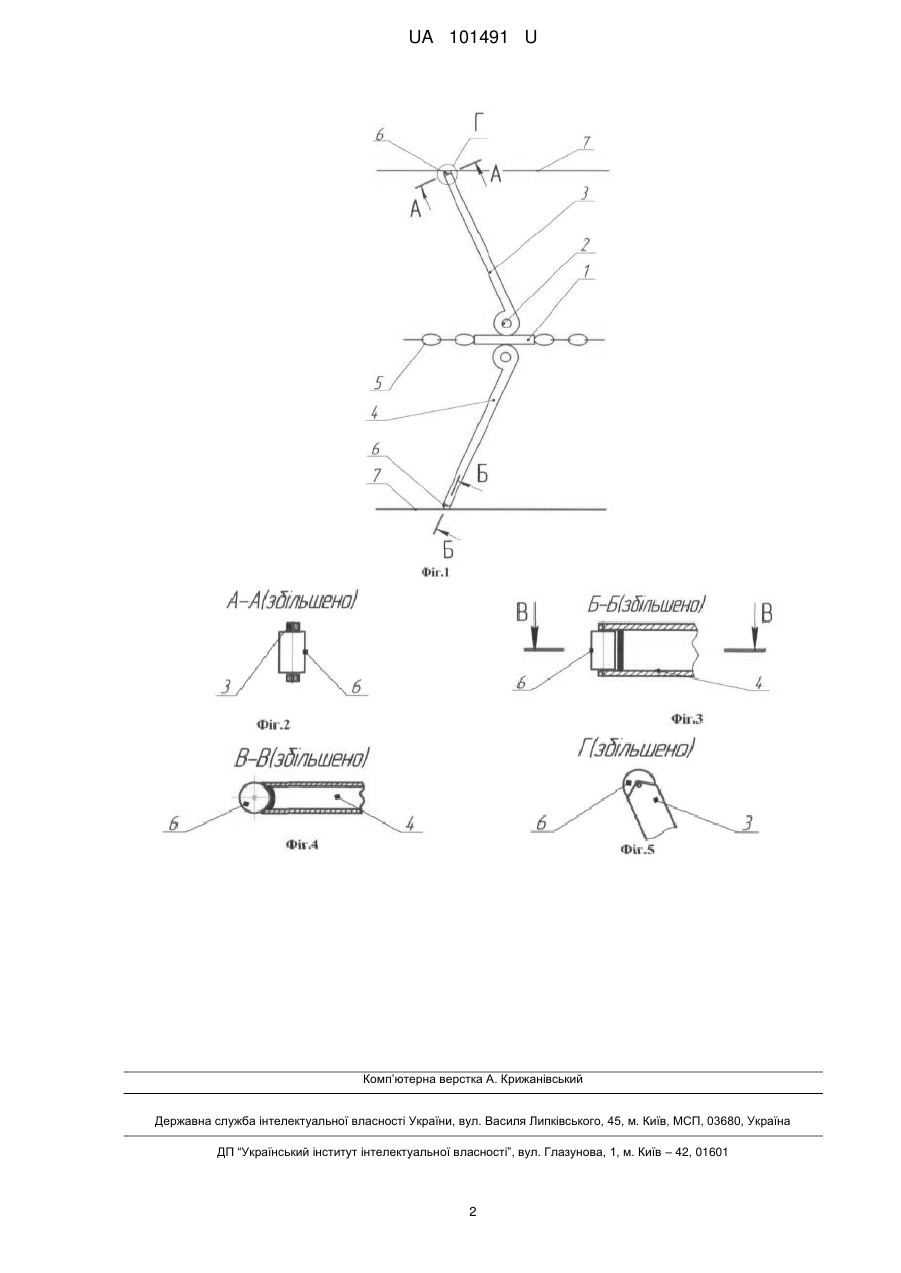

Реферат: Скреперно-роликовий пристрій для прибирання гною містить ланцюг, повзун з поворотними пристроями та двома скребками. На краях скребків встановлені вертикальні осі, на яких закріплені ролики з можливістю перекочуватись по бокових стінках гнойового каналу. UA 101491 U (12) UA 101491 U UA 101491 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до конвеєрів для видалення гною із тваринницьких приміщень. Відомий аналог [информационний листок № 300-86, УДК 631.22.018.621.867. дельтаскреперный транспортёр для удаления навоза. Московский областной териториальный центр научно-технической информации и пропаганды, 1986. - 2 с.] складається з привідної станції, ланцюга і робочих органів дельта-скреперів. Найближчим аналогом [Установки скреперні для прибирання гною УС-80, УС-100, УС-120, паспорт УС.00.000 ПС, ВАТ "Брацлав", 2011, 10 с], є установка, яка містить привод, поворотні пристрої, повзуни, скребки, ланцюг, штанги. Недоліками аналога є: обмеження розкриття скребків при роботі скреперної установки під час руху вперед упиранням скребків в бокові стінки гнойового каналу, інтенсивне тертя металевих скребків об бетонні стінки гнойового каналу, що призводить до швидкого зношування (руйнування) стінок гнойового каналу, надлишкових витрат електроенергії, збільшення навантаження на вальниці та зменшення довговічності всієї установки. В основу корисної моделі поставлено задачу розробити скреперно-роликовий пристрій для зменшення енерговитрат на прибирання гною та збільшення терміну служби скреперної установки. Поставлена задача вирішується тим, що скреперно-роликовий пристрій для прибирання гною, що містить ланцюг, повзун з поворотними пристроями та двома скребками, згідно з пропонованим рішення на краях скребків встановлені вертикальні осі, на яких закріплені ролики з можливістю перекочуватись по бокових стінках гнойового каналу. Приклад корисної моделі пояснюється фіг. 1, фіг. 2, фіг. 3, фіг. 4, фіг. 5, де зображено скреперно-роликовий пристрій та розрізи скребка. Скреперно-роликовий пристрій для прибирання гною складається з повзуна 1, поворотних пристроїв 2, скребків 3, 4, ланцюга 5, (фіг. 1), скребків 3, 4, двох роликів 6 (фіг. 1, 2, 3, 4, 5), які під час робочого руху вперед, обмежують розкриття скребків у бокові стінки гнойового каналу 7 (фіг. 1). Скреперно-роликовий пристрій для прибирання гною працює таким чином: при включенні приводу з механізмом реверсування повзун 1 (фіг. 1) виконує зворотно-поступальний рух, що має робочий і зворотний рух. Під час робочого руху скребки 3, 4 на поворотному пристрої 2 (фіг. 1) за рахунок тертя об дно гнойового каналу розкриваються і згрібають гній з гнойового каналу і транспортують його до поперечного каналу. При цьому скреперно-роликовий пристрій обмежується розкриттям скребків 3, 4 у бокові стінки гнойового каналу 7 роликами 6, а при зворотному русі скребки 3, 4 (фіг. 1) складаються, що забезпечує їх вільне проходження через масу гною. Технічне рішення корисної моделі передбачає перекочування роликів по стінці гнойового каналу, замінюючи тертя ковзання тертям кочення, зменшуючи опір скребків, також відбувається зменшення енерговитрат на прибирання гною, подовження терміну використання бокових стінок гнойового каналу, збільшення ресурсу використання вальниць на кутових зірочках, а також самих кутових зірочок та роликів, зменшення загальних витрат на очистку і прибирання гною із каналів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Скреперно-роликовий пристрій для прибирання гною, що містить ланцюг, повзун з поворотними пристроями та двома скребками, який відрізняється тим, що на краях скребків встановлені вертикальні осі, на яких закріплені ролики з можливістю перекочуватись по бокових стінках гнойового каналу. 1 UA 101491 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
