Скреперний пристрій для прибирання гною

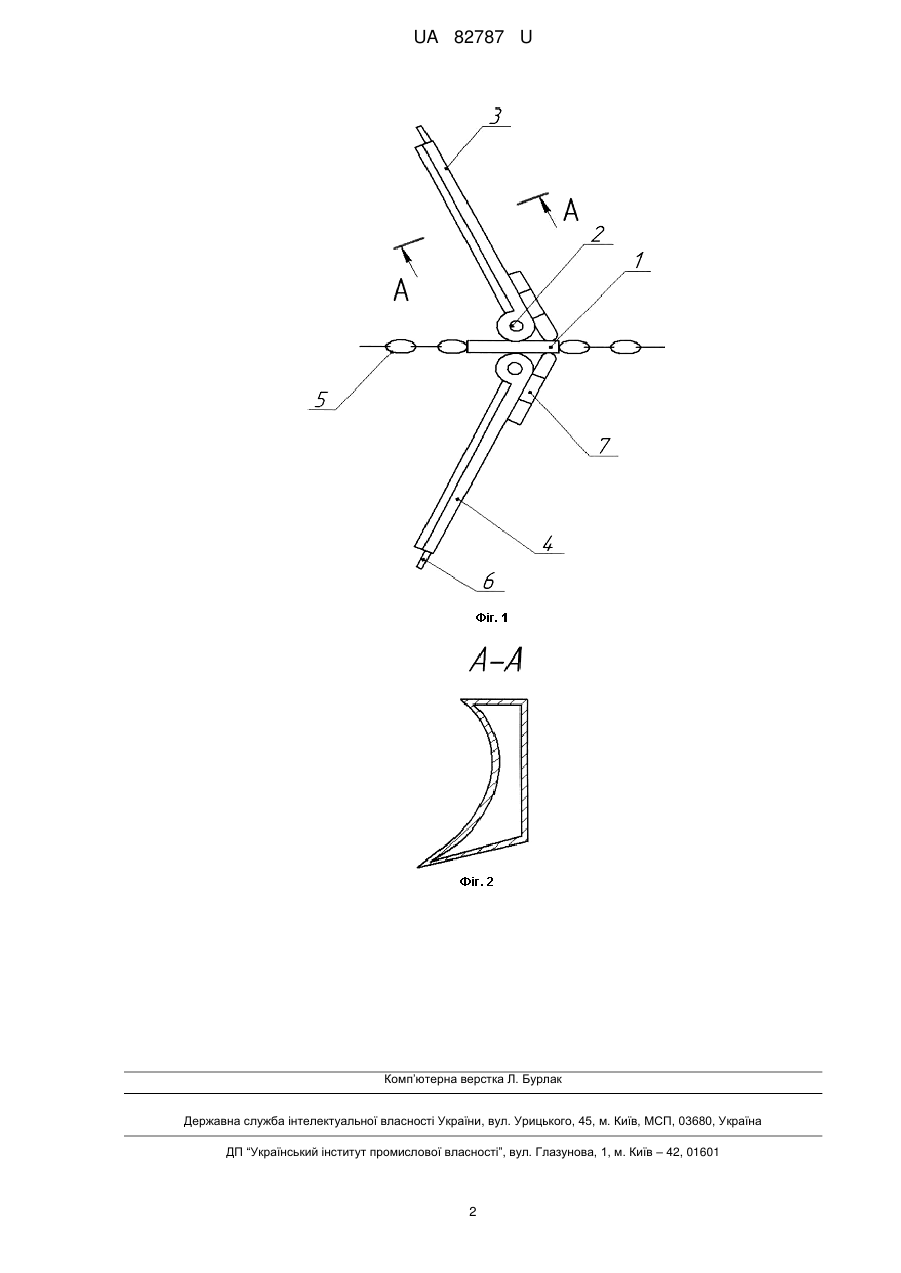

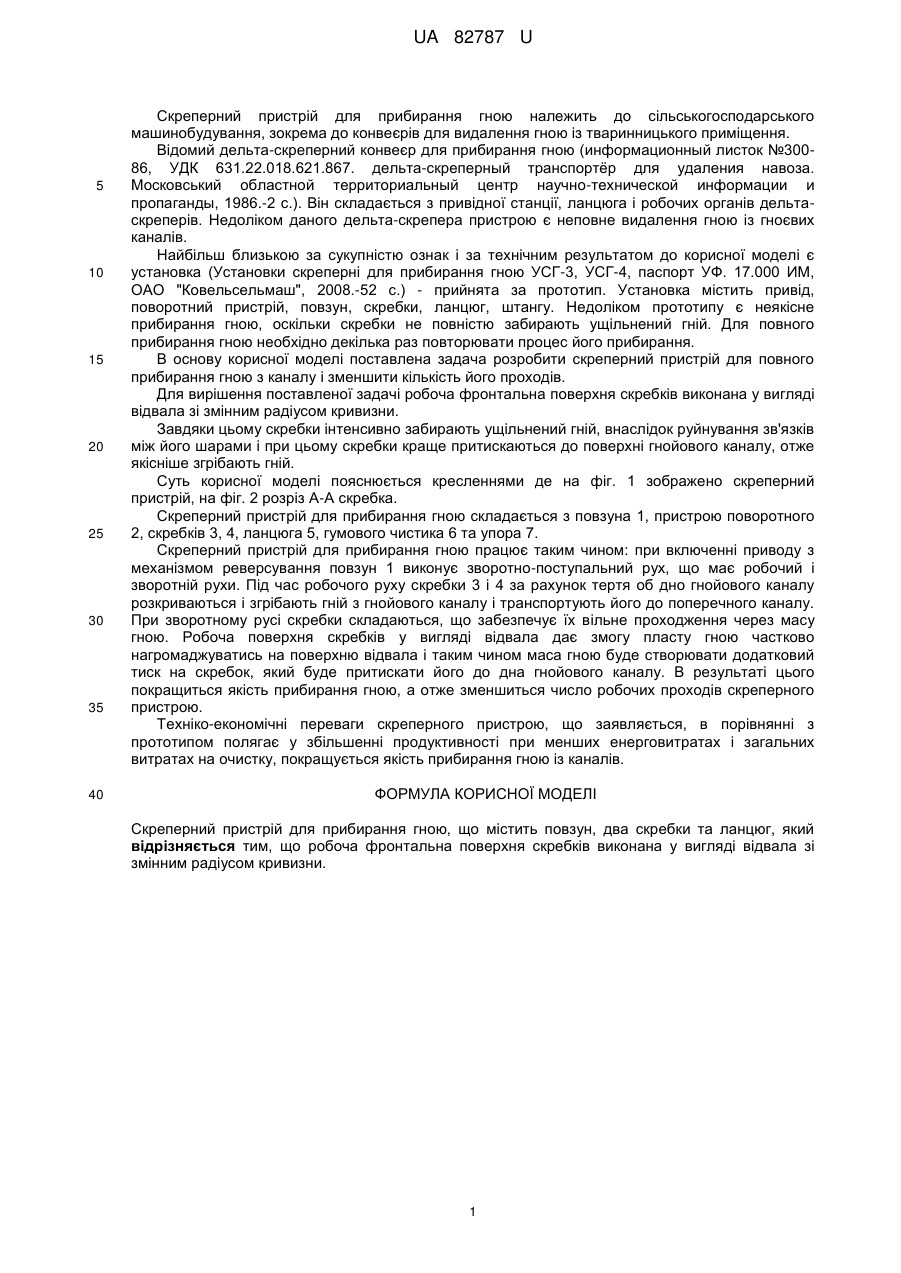

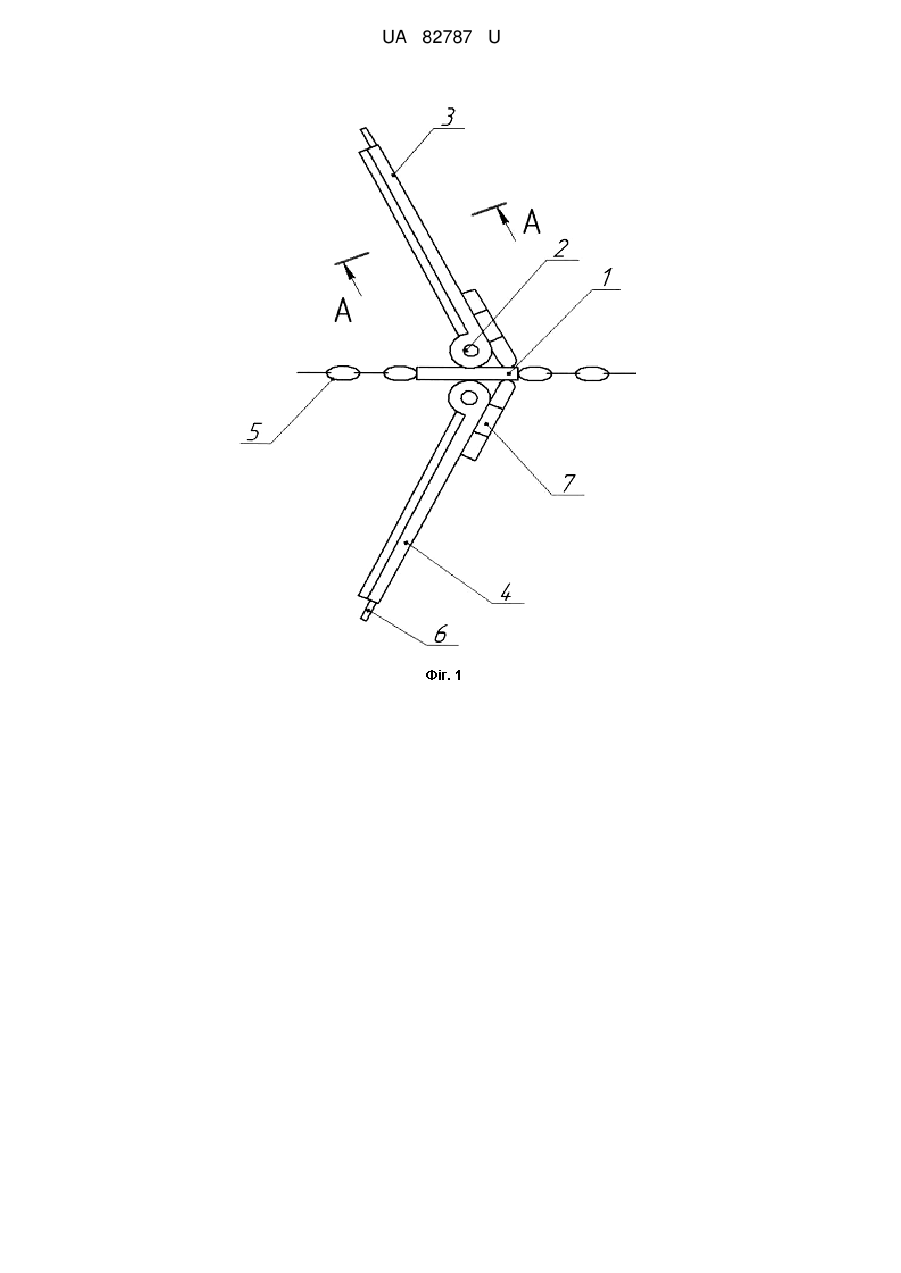

Реферат: UA 82787 U UA 82787 U 5 10 15 20 25 30 35 40 Скреперний пристрій для прибирання гною належить до сільськогосподарського машинобудування, зокрема до конвеєрів для видалення гною із тваринницького приміщення. Відомий дельта-скреперний конвеєр для прибирання гною (информационный листок №30086, УДК 631.22.018.621.867. дельта-скреперный транспортѐр для удаления навоза. Московський областной территориальный центр научно-технической информации и пропаганды, 1986.-2 с.). Він складається з привідної станції, ланцюга і робочих органів дельтаскреперів. Недоліком даного дельта-скрепера пристрою є неповне видалення гною із гноєвих каналів. Найбільш близькою за сукупністю ознак і за технічним результатом до корисної моделі є установка (Установки скреперні для прибирання гною УСГ-3, УСГ-4, паспорт УФ. 17.000 ИМ, ОАО "Ковельсельмаш", 2008.-52 с.) - прийнята за прототип. Установка містить привід, поворотний пристрій, повзун, скребки, ланцюг, штангу. Недоліком прототипу є неякісне прибирання гною, оскільки скребки не повністю забирають ущільнений гній. Для повного прибирання гною необхідно декілька раз повторювати процес його прибирання. В основу корисної моделі поставлена задача розробити скреперний пристрій для повного прибирання гною з каналу і зменшити кількість його проходів. Для вирішення поставленої задачі робоча фронтальна поверхня скребків виконана у вигляді відвала зі змінним радіусом кривизни. Завдяки цьому скребки інтенсивно забирають ущільнений гній, внаслідок руйнування зв'язків між його шарами і при цьому скребки краще притискаються до поверхні гнойового каналу, отже якісніше згрібають гній. Суть корисної моделі пояснюється кресленнями де на фіг. 1 зображено скреперний пристрій, на фіг. 2 розріз А-А скребка. Скреперний пристрій для прибирання гною складається з повзуна 1, пристрою поворотного 2, скребків 3, 4, ланцюга 5, гумового чистика 6 та упора 7. Скреперний пристрій для прибирання гною працює таким чином: при включенні приводу з механізмом реверсування повзун 1 виконує зворотно-поступальний рух, що має робочий і зворотній рухи. Під час робочого руху скребки 3 і 4 за рахунок тертя об дно гнойового каналу розкриваються і згрібають гній з гнойового каналу і транспортують його до поперечного каналу. При зворотному русі скребки складаються, що забезпечує їх вільне проходження через масу гною. Робоча поверхня скребків у вигляді відвала дає змогу пласту гною частково нагромаджуватись на поверхню відвала і таким чином маса гною буде створювати додатковий тиск на скребок, який буде притискати його до дна гнойового каналу. В результаті цього покращиться якість прибирання гною, а отже зменшиться число робочих проходів скреперного пристрою. Техніко-економічні переваги скреперного пристрою, що заявляється, в порівнянні з прототипом полягає у збільшенні продуктивності при менших енерговитратах і загальних витратах на очистку, покращується якість прибирання гною із каналів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Скреперний пристрій для прибирання гною, що містить повзун, два скребки та ланцюг, який відрізняється тим, що робоча фронтальна поверхня скребків виконана у вигляді відвала зі змінним радіусом кривизни. 1 UA 82787 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
