Завантажити PDF файл.

Формула / Реферат

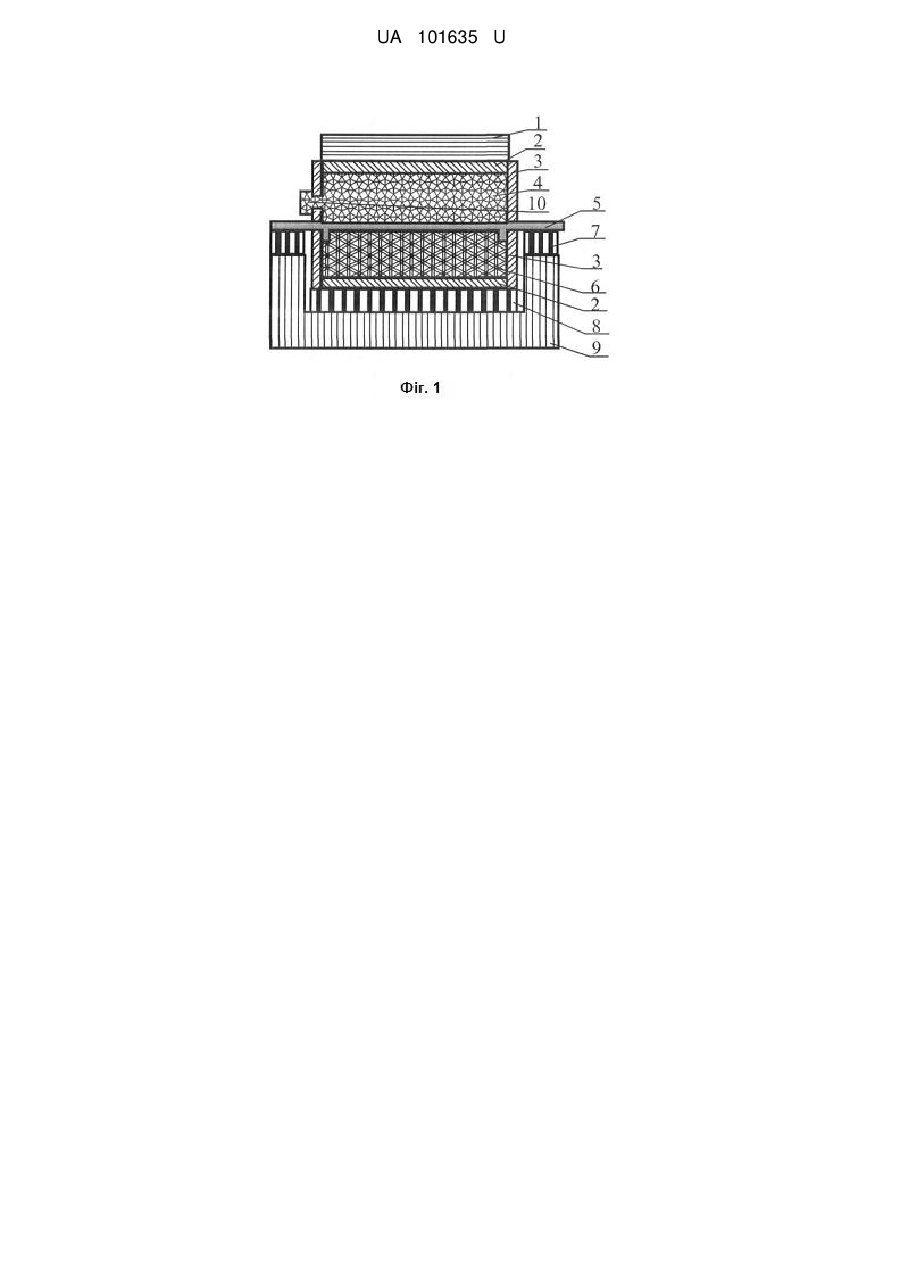

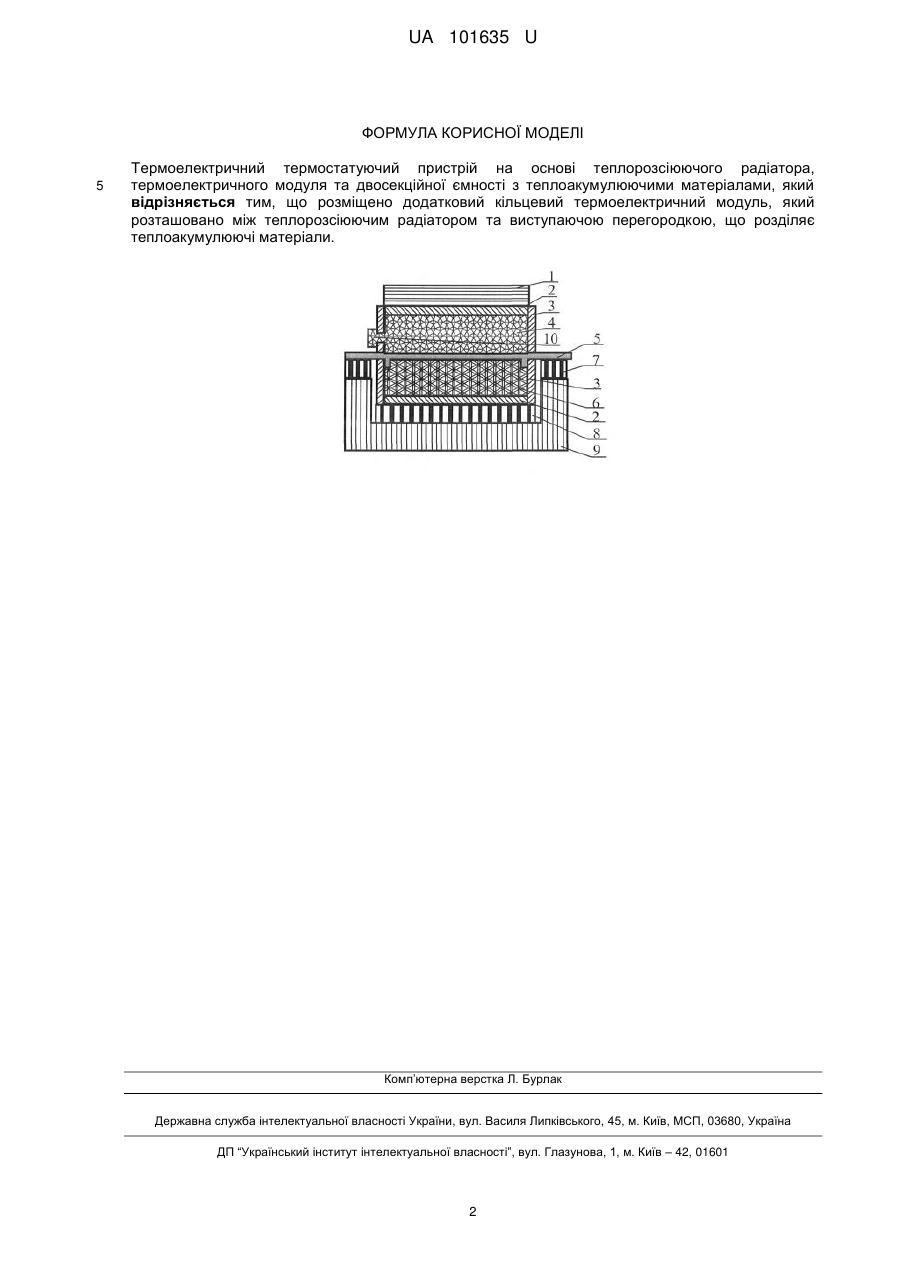

Термоелектричний термостатуючий пристрій на основі теплорозсіюючого радіатора, термоелектричного модуля та двосекційної ємності з теплоакумулюючими матеріалами, який відрізняється тим, що розміщено додатковий кільцевий термоелектричний модуль, який розташовано між теплорозсіюючим радіатором та виступаючою перегородкою, що розділяє теплоакумулюючі матеріали.

Текст

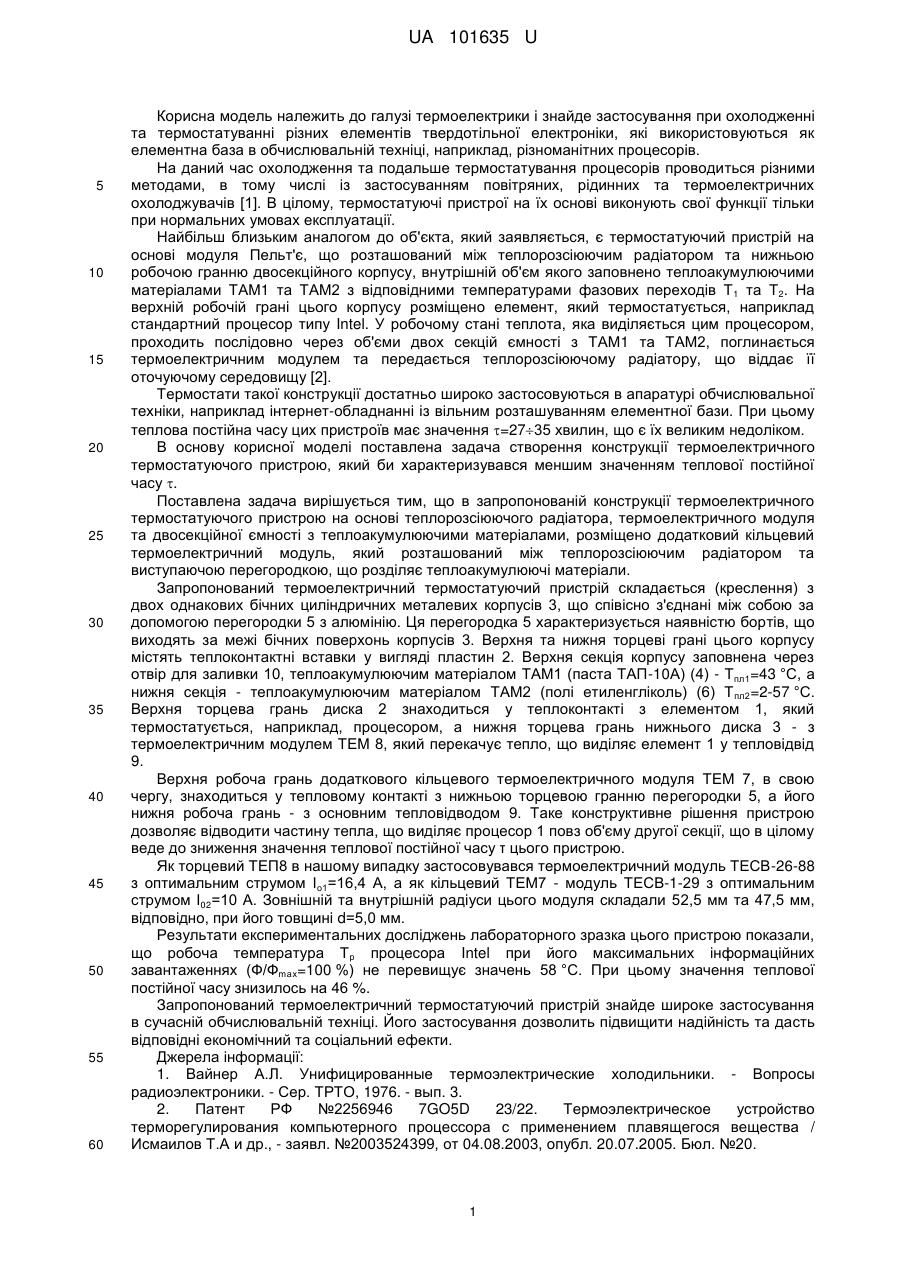

Реферат: Термоелектричний термостатуючий пристрій на основі теплорозсіюючого радіатора, термоелектричного модуля та двосекційної ємності з теплоакумулюючими матеріалами розміщено додатковий кільцевий термоелектричний модуль, який розташовано між теплорозсіюючим радіатором та виступаючою перегородкою, що розділяє теплоакумулюючі матеріали. UA 101635 U (12) UA 101635 U UA 101635 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі термоелектрики і знайде застосування при охолодженні та термостатуванні різних елементів твердотільної електроніки, які використовуються як елементна база в обчислювальній техніці, наприклад, різноманітних процесорів. На даний час охолодження та подальше термостатування процесорів проводиться різними методами, в тому числі із застосуванням повітряних, рідинних та термоелектричних охолоджувачів [1]. В цілому, термостатуючі пристрої на їх основі виконують свої функції тільки при нормальних умовах експлуатації. Найбільш близьким аналогом до об'єкта, який заявляється, є термостатуючий пристрій на основі модуля Пельт'є, що розташований між теплорозсіюючим радіатором та нижньою робочою гранню двосекційного корпусу, внутрішній об'єм якого заповнено теплоакумулюючими матеріалами ТАМ1 та ТАМ2 з відповідними температурами фазових переходів Т 1 та Т2. На верхній робочій грані цього корпусу розміщено елемент, який термостатується, наприклад стандартний процесор типу Intel. У робочому стані теплота, яка виділяється цим процесором, проходить послідовно через об'єми двох секцій ємності з ТАМ1 та ТАМ2, поглинається термоелектричним модулем та передається теплорозсіюючому радіатору, що віддає її оточуючому середовищу [2]. Термостати такої конструкції достатньо широко застосовуються в апаратурі обчислювальної техніки, наприклад інтернет-обладнанні із вільним розташуванням елементної бази. При цьому теплова постійна часу цих пристроїв має значення =2735 хвилин, що є їх великим недоліком. В основу корисної моделі поставлена задача створення конструкції термоелектричного термостатуючого пристрою, який би характеризувався меншим значенням теплової постійної часу . Поставлена задача вирішується тим, що в запропонованій конструкції термоелектричного термостатуючого пристрою на основі теплорозсіюючого радіатора, термоелектричного модуля та двосекційної ємності з теплоакумулюючими матеріалами, розміщено додатковий кільцевий термоелектричний модуль, який розташований між теплорозсіюючим радіатором та виступаючою перегородкою, що розділяє теплоакумулюючі матеріали. Запропонований термоелектричний термостатуючий пристрій складається (креслення) з двох однакових бічних циліндричних металевих корпусів 3, що співісно з'єднані між собою за допомогою перегородки 5 з алюмінію. Ця перегородка 5 характеризується наявністю бортів, що виходять за межі бічних поверхонь корпусів 3. Верхня та нижня торцеві грані цього корпусу містять теплоконтактні вставки у вигляді пластин 2. Верхня секція корпусу заповнена через отвір для заливки 10, теплоакумулюючим матеріалом ТАМ1 (паста ТАП-10А) (4) - Тпл1=43 °C, а нижня секція - теплоакумулюючим матеріалом ТАМ2 (полі етиленгліколь) (6) Т пл2=2-57 °C. Верхня торцева грань диска 2 знаходиться у теплоконтакті з елементом 1, який термостатується, наприклад, процесором, а нижня торцева грань нижнього диска 3 - з термоелектричним модулем ТЕМ 8, який перекачує тепло, що виділяє елемент 1 у тепловідвід 9. Верхня робоча грань додаткового кільцевого термоелектричного модуля ТЕМ 7, в свою чергу, знаходиться у тепловому контакті з нижньою торцевою гранню перегородки 5, а його нижня робоча грань - з основним тепловідводом 9. Таке конструктивне рішення пристрою дозволяє відводити частину тепла, що виділяє процесор 1 повз об'єму другої секції, що в цілому веде до зниження значення теплової постійної часу τ цього пристрою. Як торцевий ТЕП8 в нашому випадку застосовувався термоелектричний модуль ТЕСВ-26-88 з оптимальним струмом Іо1=16,4 А, а як кільцевий ТЕМ7 - модуль ТЕСВ-1-29 з оптимальним струмом І02=10 А. Зовнішній та внутрішній радіуси цього модуля складали 52,5 мм та 47,5 мм, відповідно, при його товщині d=5,0 мм. Результати експериментальних досліджень лабораторного зразка цього пристрою показали, що робоча температура Т р процесора Intel при його максимальних інформаційних завантаженнях (Ф/Фmах=100 %) не перевищує значень 58 °C. При цьому значення теплової постійної часу знизилось на 46 %. Запропонований термоелектричний термостатуючий пристрій знайде широке застосування в сучасній обчислювальній техніці. Його застосування дозволить підвищити надійність та дасть відповідні економічний та соціальний ефекти. Джерела інформації: 1. Вайнер А.Л. Унифицированные термоэлектрические холодильники. - Вопросы радиоэлектроники. - Сер. ТРТО, 1976. - вып. 3. 2. Патент РФ №2256946 7GO5D 23/22. Термоэлектрическое устройство терморегулирования компьютерного процессора с применением плавящегося вещества / Исмаилов Т.А и др., - заявл. №2003524399, от 04.08.2003, опубл. 20.07.2005. Бюл. №20. 1 UA 101635 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Термоелектричний термостатуючий пристрій на основі теплорозсіюючого радіатора, термоелектричного модуля та двосекційної ємності з теплоакумулюючими матеріалами, який відрізняється тим, що розміщено додатковий кільцевий термоелектричний модуль, який розташовано між теплорозсіюючим радіатором та виступаючою перегородкою, що розділяє теплоакумулюючі матеріали. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: H01L 35/00

Мітки: техніки, термостатуючий, елементної, термоелектричний, обчислювальної, пристрій, базі
