Спосіб електрохімічного тампонажу гірничих порід

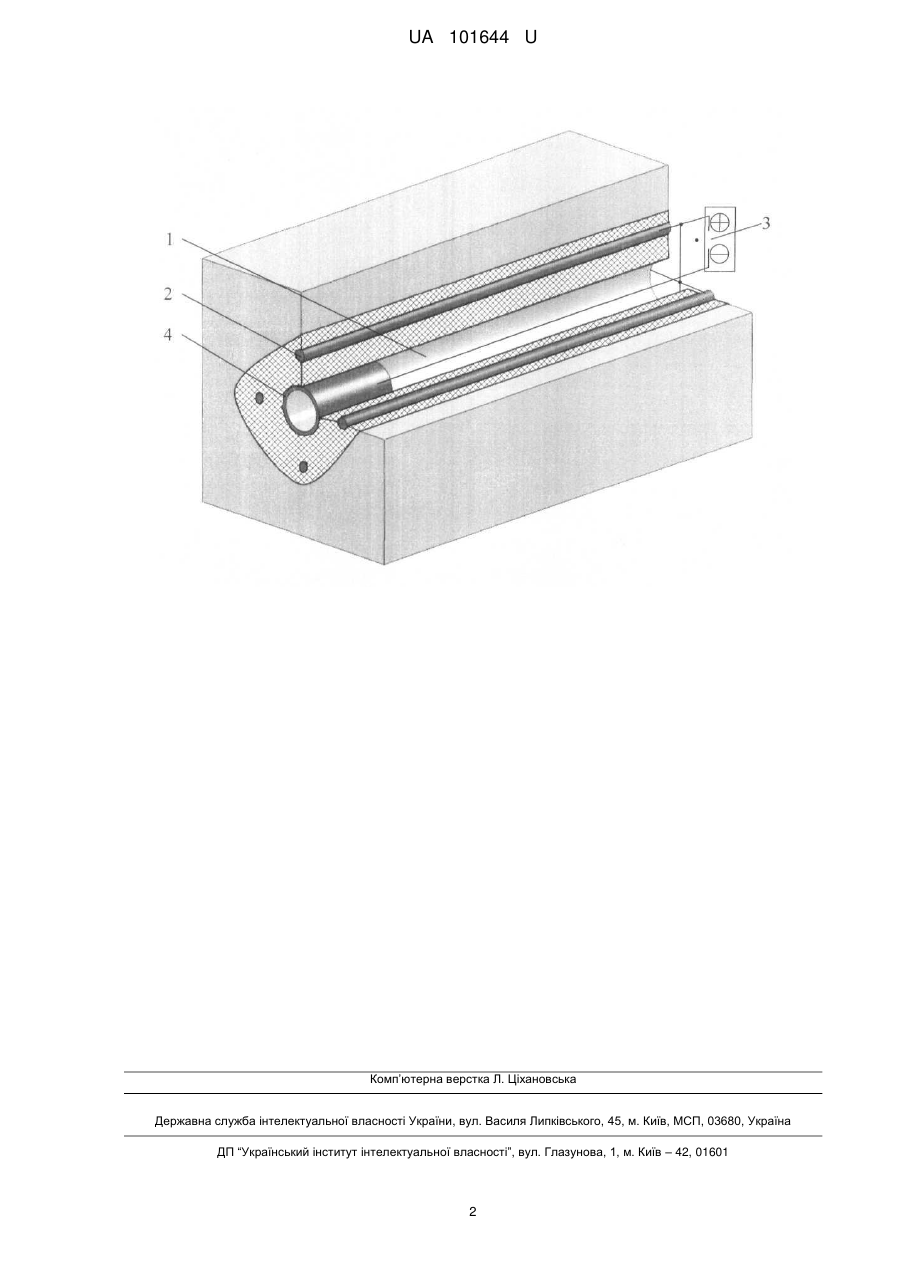

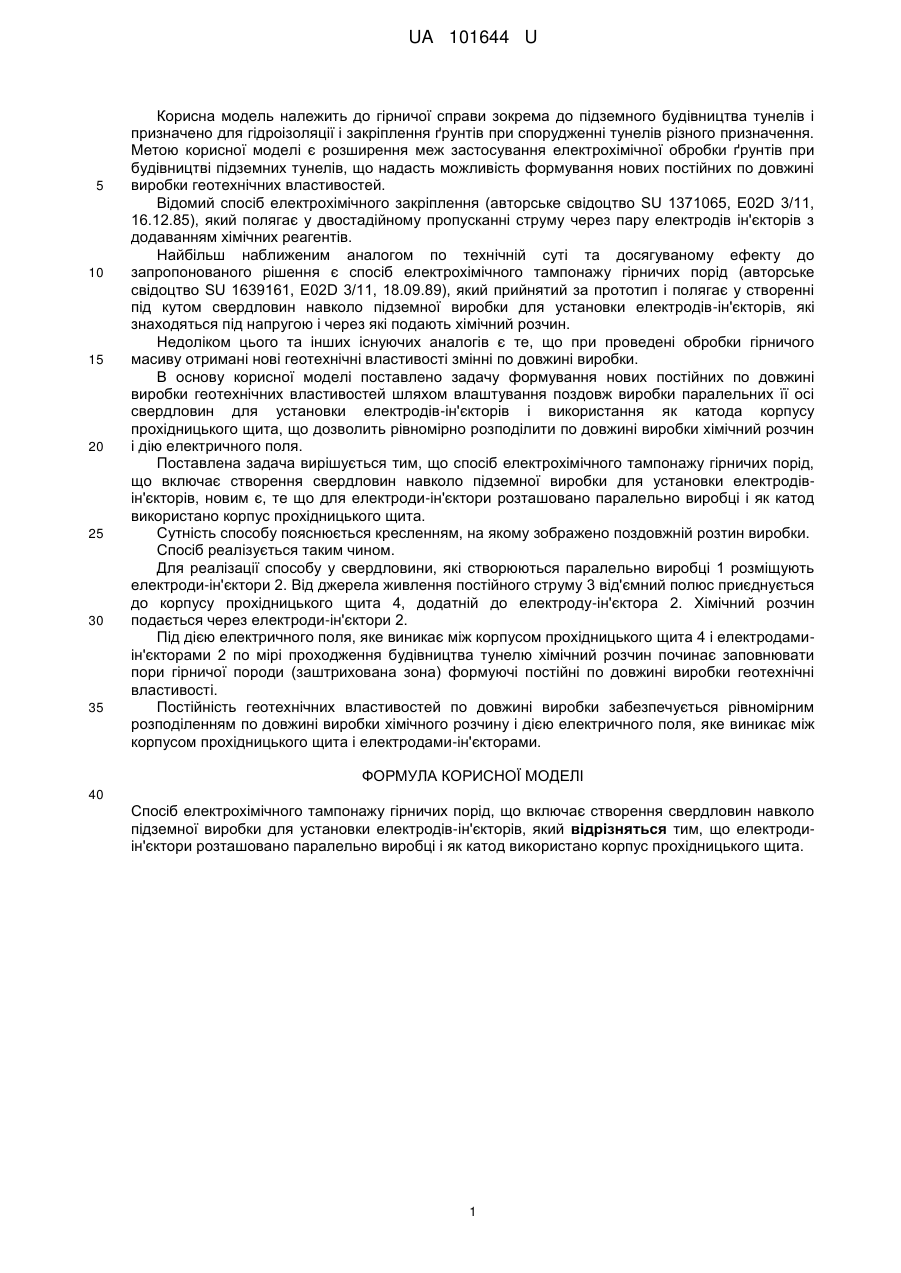

Реферат: Спосіб електрохімічного тампонажу гірничих порід включає створення свердловин навколо підземної виробки для установки електродів-ін'єкторів. Електроди-ін'єктори розташовано паралельно виробці і як катод використано корпус прохідницького щита. UA 101644 U (12) UA 101644 U UA 101644 U 5 10 15 20 25 30 35 Корисна модель належить до гірничої справи зокрема до підземного будівництва тунелів і призначено для гідроізоляції і закріплення ґрунтів при спорудженні тунелів різного призначення. Метою корисної моделі є розширення меж застосування електрохімічної обробки ґрунтів при будівництві підземних тунелів, що надасть можливість формування нових постійних по довжині виробки геотехнічних властивостей. Відомий спосіб електрохімічного закріплення (авторське свідоцтво SU 1371065, E02D 3/11, 16.12.85), який полягає у двостадійному пропусканні струму через пару електродів ін'єкторів з додаванням хімічних реагентів. Найбільш наближеним аналогом по технічній суті та досягуваному ефекту до запропонованого рішення є спосіб електрохімічного тампонажу гірничих порід (авторське свідоцтво SU 1639161, E02D 3/11, 18.09.89), який прийнятий за прототип і полягає у створенні під кутом свердловин навколо підземної виробки для установки електродів-ін'єкторів, які знаходяться під напругою і через які подають хімічний розчин. Недоліком цього та інших існуючих аналогів є те, що при проведені обробки гірничого масиву отримані нові геотехнічні властивості змінні по довжині виробки. В основу корисної моделі поставлено задачу формування нових постійних по довжині виробки геотехнічних властивостей шляхом влаштування поздовж виробки паралельних її осі свердловин для установки електродів-ін'єкторів і використання як катода корпусу прохідницького щита, що дозволить рівномірно розподілити по довжині виробки хімічний розчин і дію електричного поля. Поставлена задача вирішується тим, що спосіб електрохімічного тампонажу гірничих порід, що включає створення свердловин навколо підземної виробки для установки електродівін'єкторів, новим є, те що для електроди-ін'єктори розташовано паралельно виробці і як катод використано корпус прохідницького щита. Сутність способу пояснюється кресленням, на якому зображено поздовжній розтин виробки. Спосіб реалізується таким чином. Для реалізації способу у свердловини, які створюються паралельно виробці 1 розміщують електроди-ін'єктори 2. Від джерела живлення постійного струму 3 від'ємний полюс приєднується до корпусу прохідницького щита 4, додатній до електроду-ін'єктора 2. Хімічний розчин подається через електроди-ін'єктори 2. Під дією електричного поля, яке виникає між корпусом прохідницького щита 4 і електродамиін'єкторами 2 по мірі проходження будівництва тунелю хімічний розчин починає заповнювати пори гірничої породи (заштрихована зона) формуючі постійні по довжині виробки геотехнічні властивості. Постійність геотехнічних властивостей по довжині виробки забезпечується рівномірним розподіленням по довжині виробки хімічного розчину і дією електричного поля, яке виникає між корпусом прохідницького щита і електродами-ін'єкторами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб електрохімічного тампонажу гірничих порід, що включає створення свердловин навколо підземної виробки для установки електродів-ін'єкторів, який відрізняться тим, що електродиін'єктори розташовано паралельно виробці і як катод використано корпус прохідницького щита. 1 UA 101644 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
