Пристрій для подрібнення твердих органічних добрив

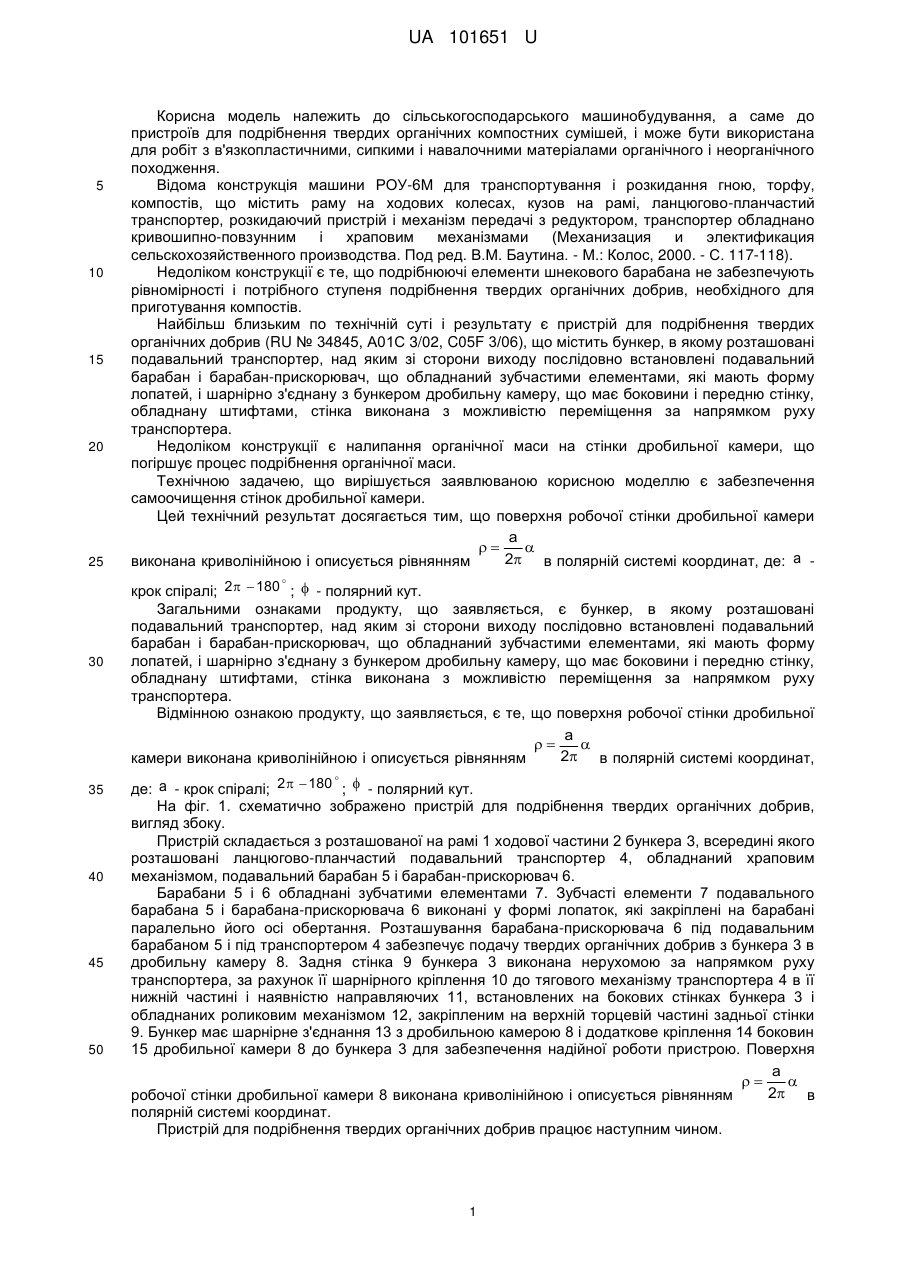

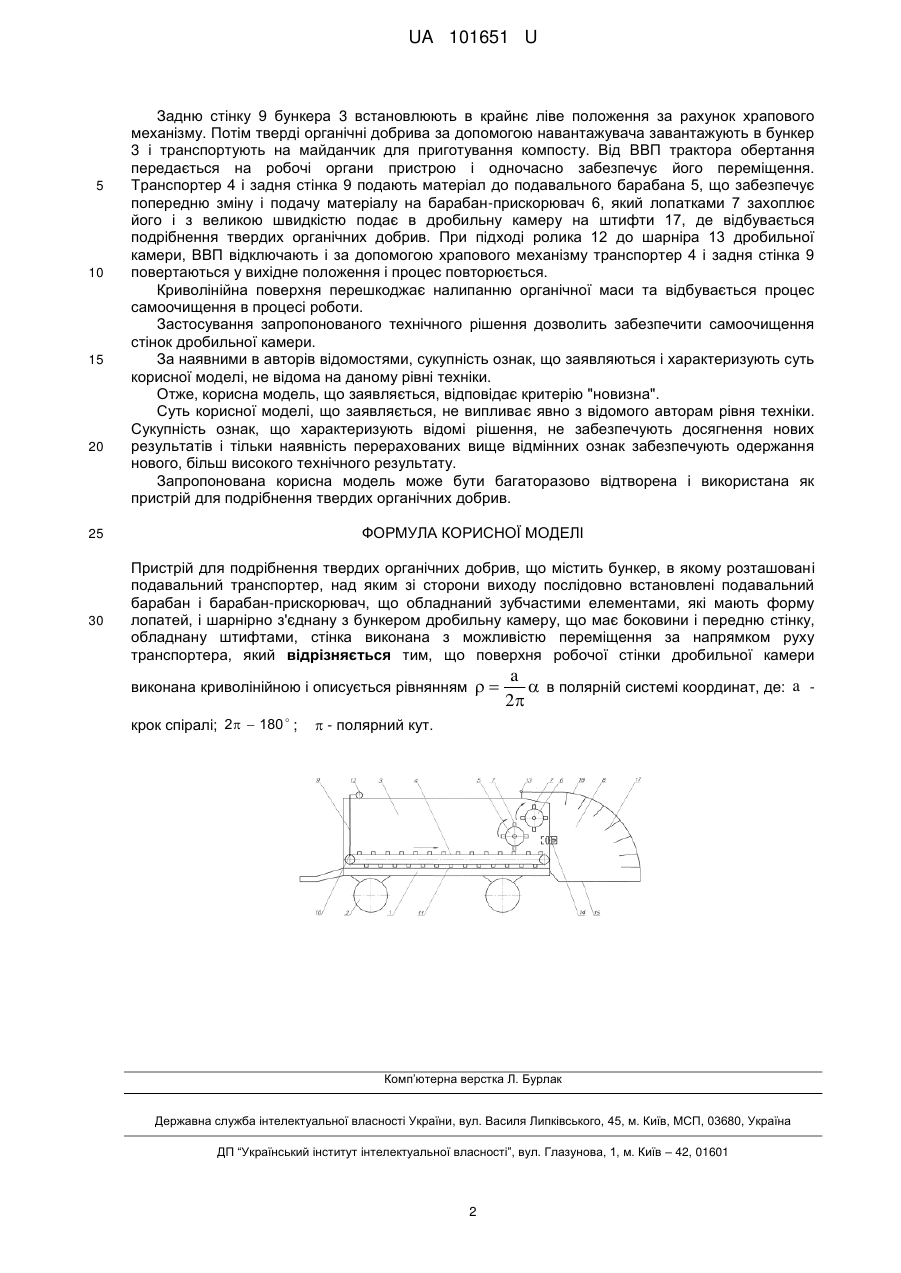

Реферат: Пристрій для подрібнення твердих органічних добрив містить бункер, в якому розташовані подавальний транспортер, над яким зі сторони виходу послідовно встановлені подавальний барабан і барабан-прискорювач, що обладнаний зубчастими елементами, які мають форму лопатей, і шарнірно з'єднану з бункером дробильну камеру, що має боковини і передню стінку, обладнану штифтами, стінка виконана з можливістю переміщення за напрямком руху транспортера. Поверхня робочої стінки дробильної камери виконана криволінійною і описується рівнянням   a  в полярній системі координат. 2 UA 101651 U (54) ПРИСТРІЙ ДЛЯ ПОДРІБНЕННЯ ТВЕРДИХ ОРГАНІЧНИХ ДОБРИВ UA 101651 U UA 101651 U 5 10 15 20 25 Корисна модель належить до сільськогосподарського машинобудування, а саме до пристроїв для подрібнення твердих органічних компостних сумішей, і може бути використана для робіт з в'язкопластичними, сипкими і навалочними матеріалами органічного і неорганічного походження. Відома конструкція машини РОУ-6М для транспортування і розкидання гною, торфу, компостів, що містить раму на ходових колесах, кузов на рамі, ланцюгово-планчастий транспортер, розкидаючий пристрій і механізм передачі з редуктором, транспортер обладнано кривошипно-повзунним і храповим механізмами (Механизация и электификация сельскохозяйственного производства. Под ред. В.М. Баутина. - М.: Колос, 2000. - С. 117-118). Недоліком конструкції є те, що подрібнюючі елементи шнекового барабана не забезпечують рівномірності і потрібного ступеня подрібнення твердих органічних добрив, необхідного для приготування компостів. Найбільш близьким по технічній суті і результату є пристрій для подрібнення твердих органічних добрив (RU № 34845, А01С 3/02, C05F 3/06), що містить бункер, в якому розташовані подавальний транспортер, над яким зі сторони виходу послідовно встановлені подавальний барабан і барабан-прискорювач, що обладнаний зубчастими елементами, які мають форму лопатей, і шарнірно з'єднану з бункером дробильну камеру, що має боковини і передню стінку, обладнану штифтами, стінка виконана з можливістю переміщення за напрямком руху транспортера. Недоліком конструкції є налипання органічної маси на стінки дробильної камери, що погіршує процес подрібнення органічної маси. Технічною задачею, що вирішується заявлюваною корисною моделлю є забезпечення самоочищення стінок дробильної камери. Цей технічний результат досягається тим, що поверхня робочої стінки дробильної камери a   2 в полярній системі координат, де: a виконана криволінійною і описується рівнянням  30 35 40 45 50 крок спіралі; 2  180 ;  - полярний кут. Загальними ознаками продукту, що заявляється, є бункер, в якому розташовані подавальний транспортер, над яким зі сторони виходу послідовно встановлені подавальний барабан і барабан-прискорювач, що обладнаний зубчастими елементами, які мають форму лопатей, і шарнірно з'єднану з бункером дробильну камеру, що має боковини і передню стінку, обладнану штифтами, стінка виконана з можливістю переміщення за напрямком руху транспортера. Відмінною ознакою продукту, що заявляється, є те, що поверхня робочої стінки дробильної a   2 в полярній системі координат, камери виконана криволінійною і описується рівнянням  де: a - крок спіралі; 2  180 ;  - полярний кут. На фіг. 1. схематично зображено пристрій для подрібнення твердих органічних добрив, вигляд збоку. Пристрій складається з розташованої на рамі 1 ходової частини 2 бункера 3, всередині якого розташовані ланцюгово-планчастий подавальний транспортер 4, обладнаний храповим механізмом, подавальний барабан 5 і барабан-прискорювач 6. Барабани 5 і 6 обладнані зубчатими елементами 7. Зубчасті елементи 7 подавального барабана 5 і барабана-прискорювача 6 виконані у формі лопаток, які закріплені на барабані паралельно його осі обертання. Розташування барабана-прискорювача 6 під подавальним барабаном 5 і під транспортером 4 забезпечує подачу твердих органічних добрив з бункера 3 в дробильну камеру 8. Задня стінка 9 бункера 3 виконана нерухомою за напрямком руху транспортера, за рахунок її шарнірного кріплення 10 до тягового механізму транспортера 4 в її нижній частині і наявністю направляючих 11, встановлених на бокових стінках бункера 3 і обладнаних роликовим механізмом 12, закріпленим на верхній торцевій частині задньої стінки 9. Бункер має шарнірне з'єднання 13 з дробильною камерою 8 і додаткове кріплення 14 боковин 15 дробильної камери 8 до бункера 3 для забезпечення надійної роботи пристрою. Поверхня a   2 в робочої стінки дробильної камери 8 виконана криволінійною і описується рівнянням полярній системі координат. Пристрій для подрібнення твердих органічних добрив працює наступним чином. 1 UA 101651 U 5 10 15 20 Задню стінку 9 бункера 3 встановлюють в крайнє ліве положення за рахунок храпового механізму. Потім тверді органічні добрива за допомогою навантажувача завантажують в бункер 3 і транспортують на майданчик для приготування компосту. Від ВВП трактора обертання передається на робочі органи пристрою і одночасно забезпечує його переміщення. Транспортер 4 і задня стінка 9 подають матеріал до подавального барабана 5, що забезпечує попередню зміну і подачу матеріалу на барабан-прискорювач 6, який лопатками 7 захоплює його і з великою швидкістю подає в дробильну камеру на штифти 17, де відбувається подрібнення твердих органічних добрив. При підході ролика 12 до шарніра 13 дробильної камери, ВВП відключають і за допомогою храпового механізму транспортер 4 і задня стінка 9 повертаються у вихідне положення і процес повторюється. Криволінійна поверхня перешкоджає налипанню органічної маси та відбувається процес самоочищення в процесі роботи. Застосування запропонованого технічного рішення дозволить забезпечити самоочищення стінок дробильної камери. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як пристрій для подрібнення твердих органічних добрив. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Пристрій для подрібнення твердих органічних добрив, що містить бункер, в якому розташовані подавальний транспортер, над яким зі сторони виходу послідовно встановлені подавальний барабан і барабан-прискорювач, що обладнаний зубчастими елементами, які мають форму лопатей, і шарнірно з'єднану з бункером дробильну камеру, що має боковини і передню стінку, обладнану штифтами, стінка виконана з можливістю переміщення за напрямком руху транспортера, який відрізняється тим, що поверхня робочої стінки дробильної камери виконана криволінійною і описується рівнянням крок спіралі; 2  180  ;  a  в полярній системі координат, де: a 2  - полярний кут. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
