Формувач перетворень

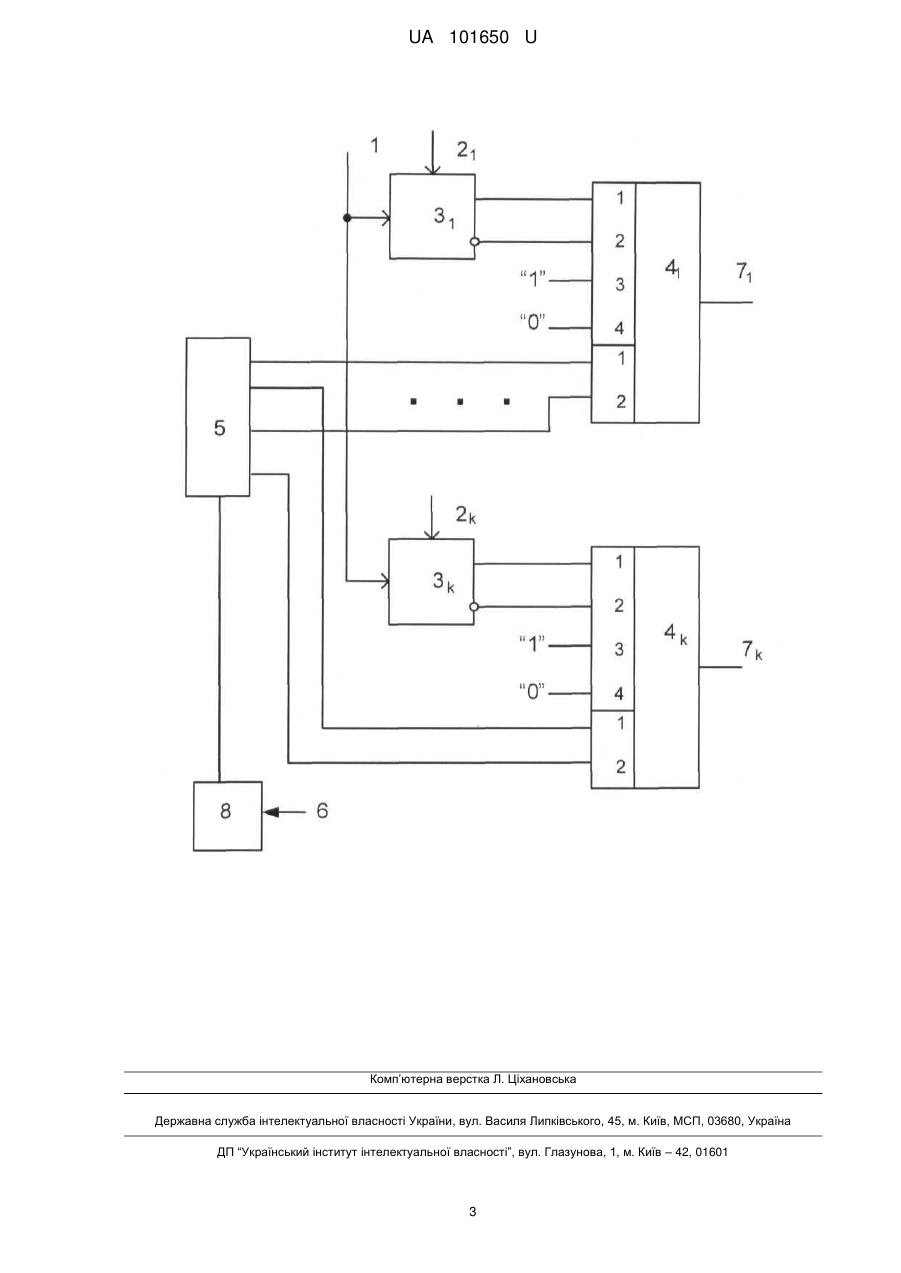

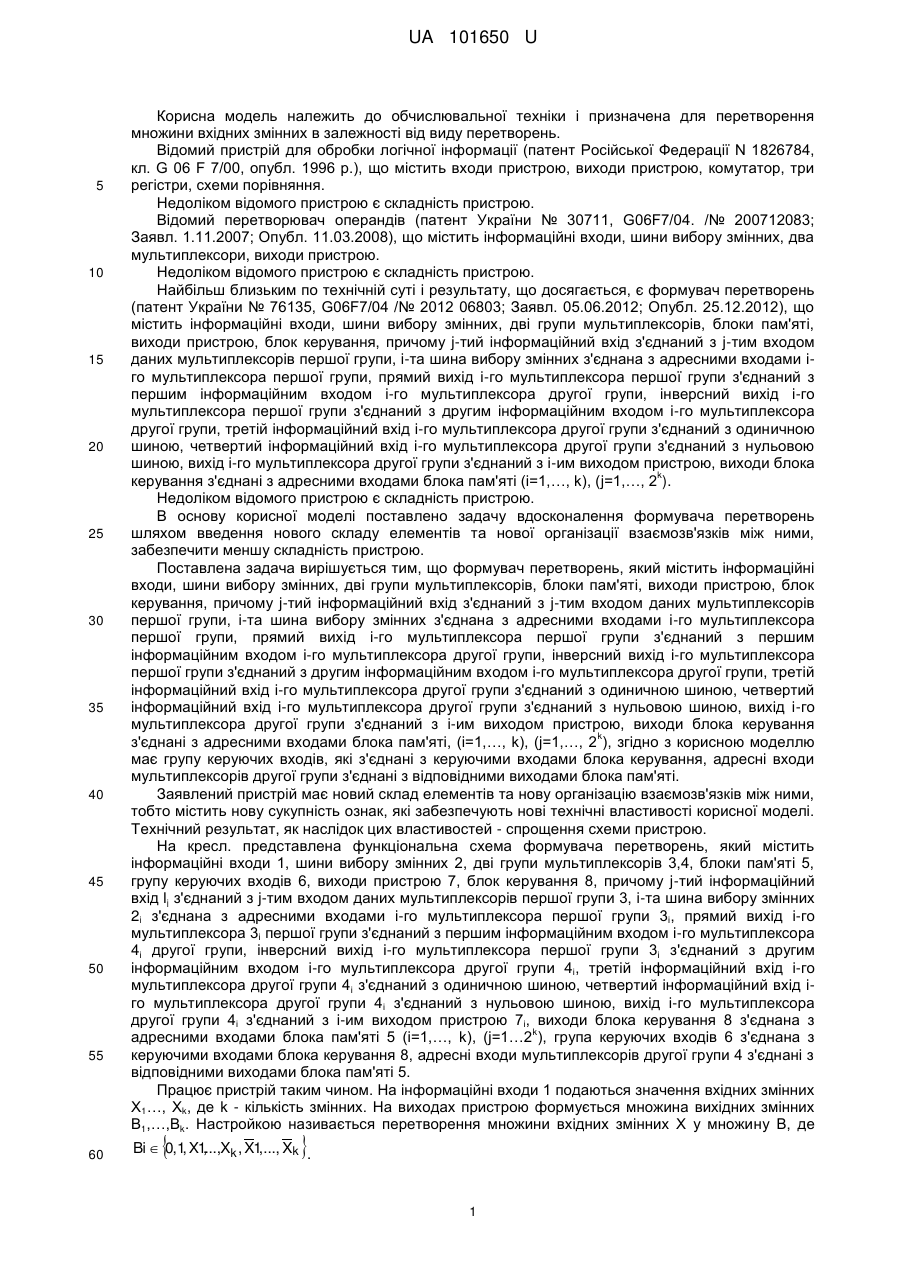

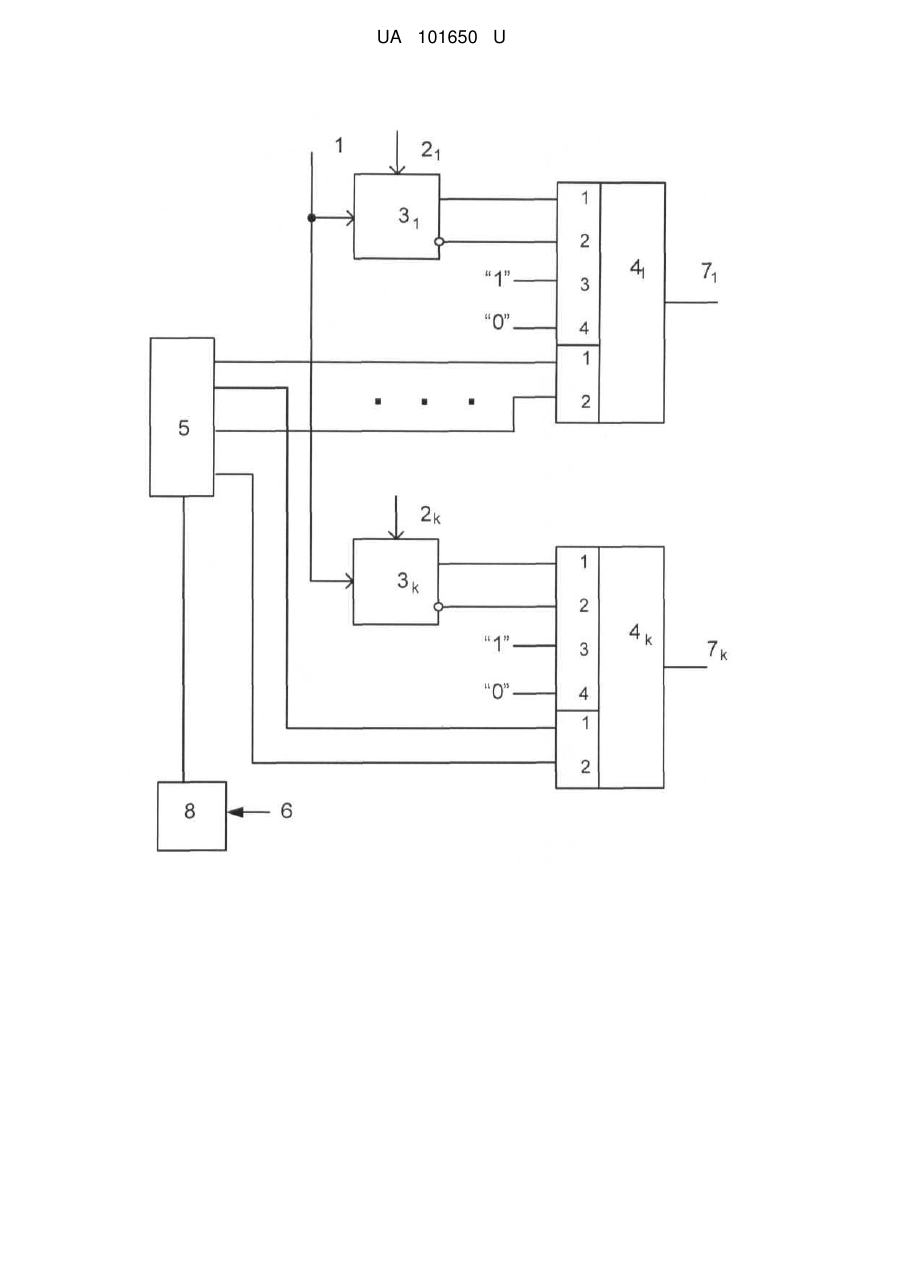

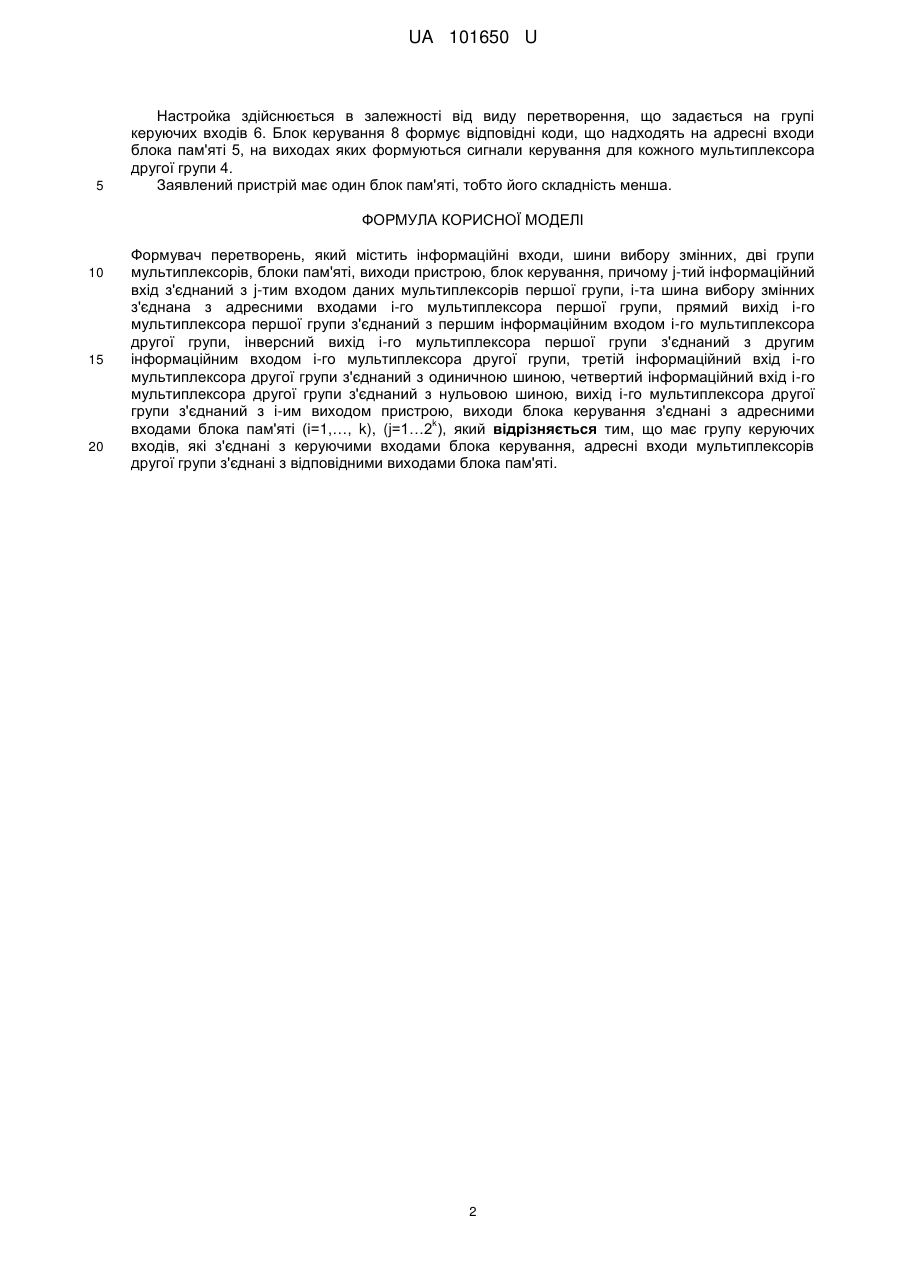

Реферат: Формувач перетворень містить інформаційні входи, шини вибору змінних, дві групи мультиплексорів, блоки пам'яті, виходи пристрою, блок керування. Причому j-тий інформаційний вхід з'єднаний з j-тим входом даних мультиплексорів першої групи. І-та шина вибору змінних з'єднана з адресними входами і-го мультиплексора першої групи. Прямий вихід і-го мультиплексора першої групи з'єднаний з першим інформаційним входом і-го мультиплексора другої групи. Інверсний вихід і-го мультиплексора першої групи з'єднаний з другим інформаційним входом і-го мультиплексора другої групи. Третій інформаційний вхід і-го мультиплексора другої групи з'єднаний з одиничною шиною. Четвертий інформаційний вхід і-го мультиплексора другої групи з'єднаний з нульовою шиною. Вихід і-го мультиплексора другої групи з'єднаний з і-им виходом пристрою. Виходи блока керування з'єднані з адресними k входами блока пам'яті (і=1,…, k), (j=1…2 ). Має групу керуючих входів, які з'єднані з керуючими входами блока керування. Адресні входи мультиплексорів другої групи з'єднані з відповідними виходами блока пам'яті. UA 101650 U (12) UA 101650 U UA 101650 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки і призначена для перетворення множини вхідних змінних в залежності від виду перетворень. Відомий пристрій для обробки логічної інформації (патент Російської Федерації N 1826784, кл. G 06 F 7/00, опубл. 1996 р.), що містить входи пристрою, виходи пристрою, комутатор, три регістри, схеми порівняння. Недоліком відомого пристрою є складність пристрою. Відомий перетворювач операндів (патент України № 30711, G06F7/04. /№ 200712083; Заявл. 1.11.2007; Опубл. 11.03.2008), що містить інформаційні входи, шини вибору змінних, два мультиплексори, виходи пристрою. Недоліком відомого пристрою є складність пристрою. Найбільш близьким по технічній суті і результату, що досягається, є формувач перетворень (патент України № 76135, G06F7/04 /№ 2012 06803; Заявл. 05.06.2012; Опубл. 25.12.2012), що містить інформаційні входи, шини вибору змінних, дві групи мультиплексорів, блоки пам'яті, виходи пристрою, блок керування, причому j-тий інформаційний вхід з'єднаний з j-тим входом даних мультиплексорів першої групи, і-та шина вибору змінних з'єднана з адресними входами іго мультиплексора першої групи, прямий вихід і-го мультиплексора першої групи з'єднаний з першим інформаційним входом і-го мультиплексора другої групи, інверсний вихід і-го мультиплексора першої групи з'єднаний з другим інформаційним входом і-го мультиплексора другої групи, третій інформаційний вхід і-го мультиплексора другої групи з'єднаний з одиничною шиною, четвертий інформаційний вхід і-го мультиплексора другої групи з'єднаний з нульовою шиною, вихід і-го мультиплексора другої групи з'єднаний з і-им виходом пристрою, виходи блока k керування з'єднані з адресними входами блока пам'яті (і=1,…, k), (j=1,…, 2 ). Недоліком відомого пристрою є складність пристрою. В основу корисної моделі поставлено задачу вдосконалення формувача перетворень шляхом введення нового складу елементів та нової організації взаємозв'язків між ними, забезпечити меншу складність пристрою. Поставлена задача вирішується тим, що формувач перетворень, який містить інформаційні входи, шини вибору змінних, дві групи мультиплексорів, блоки пам'яті, виходи пристрою, блок керування, причому j-тий інформаційний вхід з'єднаний з j-тим входом даних мультиплексорів першої групи, і-та шина вибору змінних з'єднана з адресними входами і-го мультиплексора першої групи, прямий вихід і-го мультиплексора першої групи з'єднаний з першим інформаційним входом і-го мультиплексора другої групи, інверсний вихід і-го мультиплексора першої групи з'єднаний з другим інформаційним входом і-го мультиплексора другої групи, третій інформаційний вхід і-го мультиплексора другої групи з'єднаний з одиничною шиною, четвертий інформаційний вхід і-го мультиплексора другої групи з'єднаний з нульовою шиною, вихід і-го мультиплексора другої групи з'єднаний з і-им виходом пристрою, виходи блока керування k з'єднані з адресними входами блока пам'яті, (і=1,…, k), (j=1,…, 2 ), згідно з корисною моделлю має групу керуючих входів, які з'єднані з керуючими входами блока керування, адресні входи мультиплексорів другої групи з'єднані з відповідними виходами блока пам'яті. Заявлений пристрій має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі. Технічний результат, як наслідок цих властивостей - спрощення схеми пристрою. На кресл. представлена функціональна схема формувача перетворень, який містить інформаційні входи 1, шини вибору змінних 2, дві групи мультиплексорів 3,4, блоки пам'яті 5, групу керуючих входів 6, виходи пристрою 7, блок керування 8, причому j-тий інформаційний вхід lj з'єднаний з j-тим входом даних мультиплексорів першої групи 3, і-та шина вибору змінних 2i з'єднана з адресними входами і-го мультиплексора першої групи 3і, прямий вихід і-го мультиплексора 3і першої групи з'єднаний з першим інформаційним входом і-го мультиплексора 4і другої групи, інверсний вихід і-го мультиплексора першої групи 3і з'єднаний з другим інформаційним входом і-го мультиплексора другої групи 4і, третій інформаційний вхід і-го мультиплексора другої групи 4і з'єднаний з одиничною шиною, четвертий інформаційний вхід іго мультиплексора другої групи 4і з'єднаний з нульовою шиною, вихід і-го мультиплексора другої групи 4і з'єднаний з і-им виходом пристрою 7і, виходи блока керування 8 з'єднана з k адресними входами блока пам'яті 5 (і=1,…, k), (j=1…2 ), група керуючих входів 6 з'єднана з керуючими входами блока керування 8, адресні входи мультиплексорів другої групи 4 з'єднані з відповідними виходами блока пам'яті 5. Працює пристрій таким чином. На інформаційні входи 1 подаються значення вхідних змінних Х1…, Хk, де k - кількість змінних. На виходах пристрою формується множина вихідних змінних В1,…,Вk. Настройкою називається перетворення множини вхідних змінних X у множину В, де   Bi  0,1 X1...,Xk , X1 ..., Xk . , , , 1 UA 101650 U 5 Настройка здійснюється в залежності від виду перетворення, що задається на групі керуючих входів 6. Блок керування 8 формує відповідні коди, що надходять на адресні входи блока пам'яті 5, на виходах яких формуються сигнали керування для кожного мультиплексора другої групи 4. Заявлений пристрій має один блок пам'яті, тобто його складність менша. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Формувач перетворень, який містить інформаційні входи, шини вибору змінних, дві групи мультиплексорів, блоки пам'яті, виходи пристрою, блок керування, причому j-тий інформаційний вхід з'єднаний з j-тим входом даних мультиплексорів першої групи, і-та шина вибору змінних з'єднана з адресними входами і-го мультиплексора першої групи, прямий вихід і-го мультиплексора першої групи з'єднаний з першим інформаційним входом і-го мультиплексора другої групи, інверсний вихід і-го мультиплексора першої групи з'єднаний з другим інформаційним входом і-го мультиплексора другої групи, третій інформаційний вхід і-го мультиплексора другої групи з'єднаний з одиничною шиною, четвертий інформаційний вхід і-го мультиплексора другої групи з'єднаний з нульовою шиною, вихід і-го мультиплексора другої групи з'єднаний з і-им виходом пристрою, виходи блока керування з'єднані з адресними k входами блока пам'яті (і=1,…, k), (j=1…2 ), який відрізняється тим, що має групу керуючих входів, які з'єднані з керуючими входами блока керування, адресні входи мультиплексорів другої групи з'єднані з відповідними виходами блока пам'яті. 2 UA 101650 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
