Спосіб облицювання кромок щитових меблевих деталей штучною шкірою

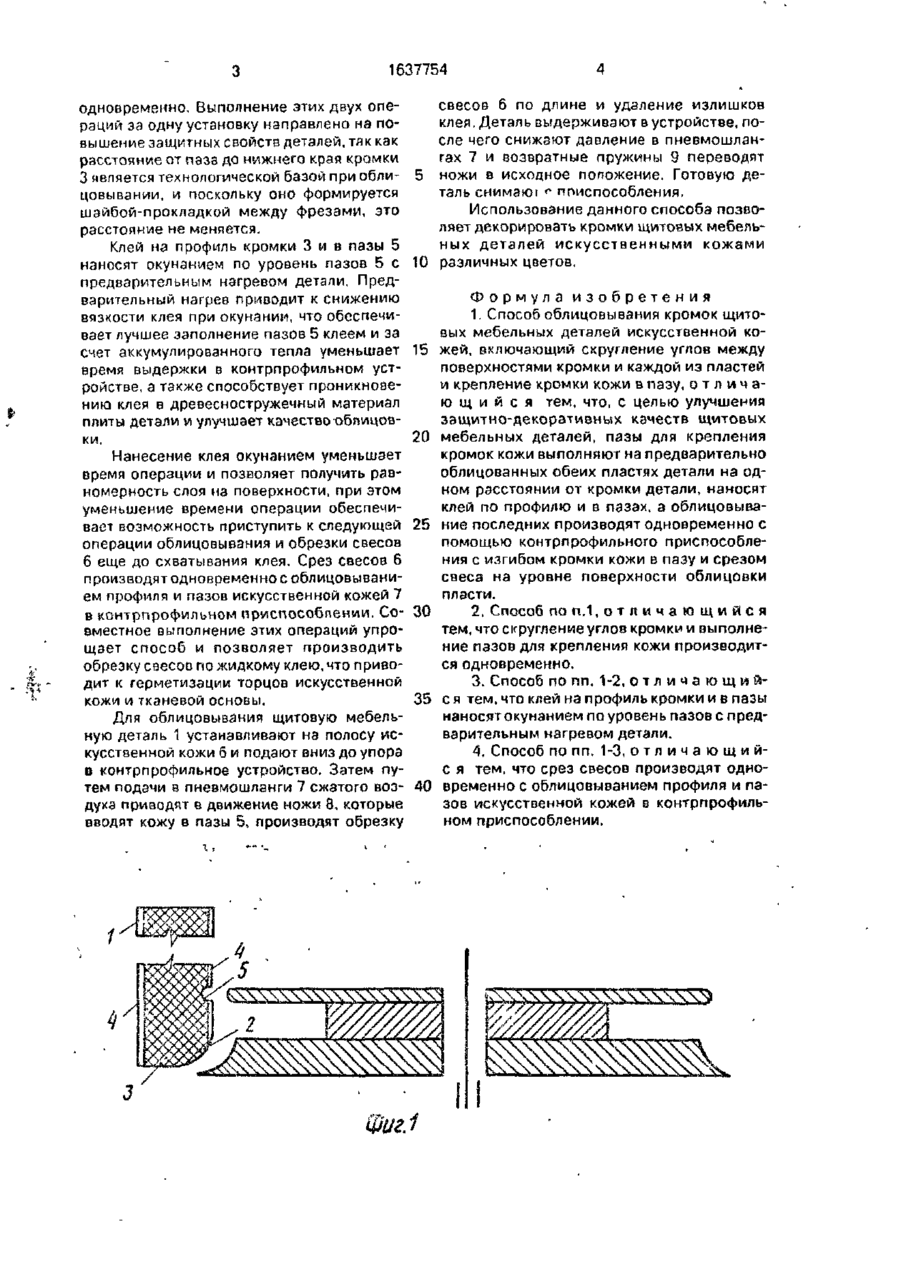

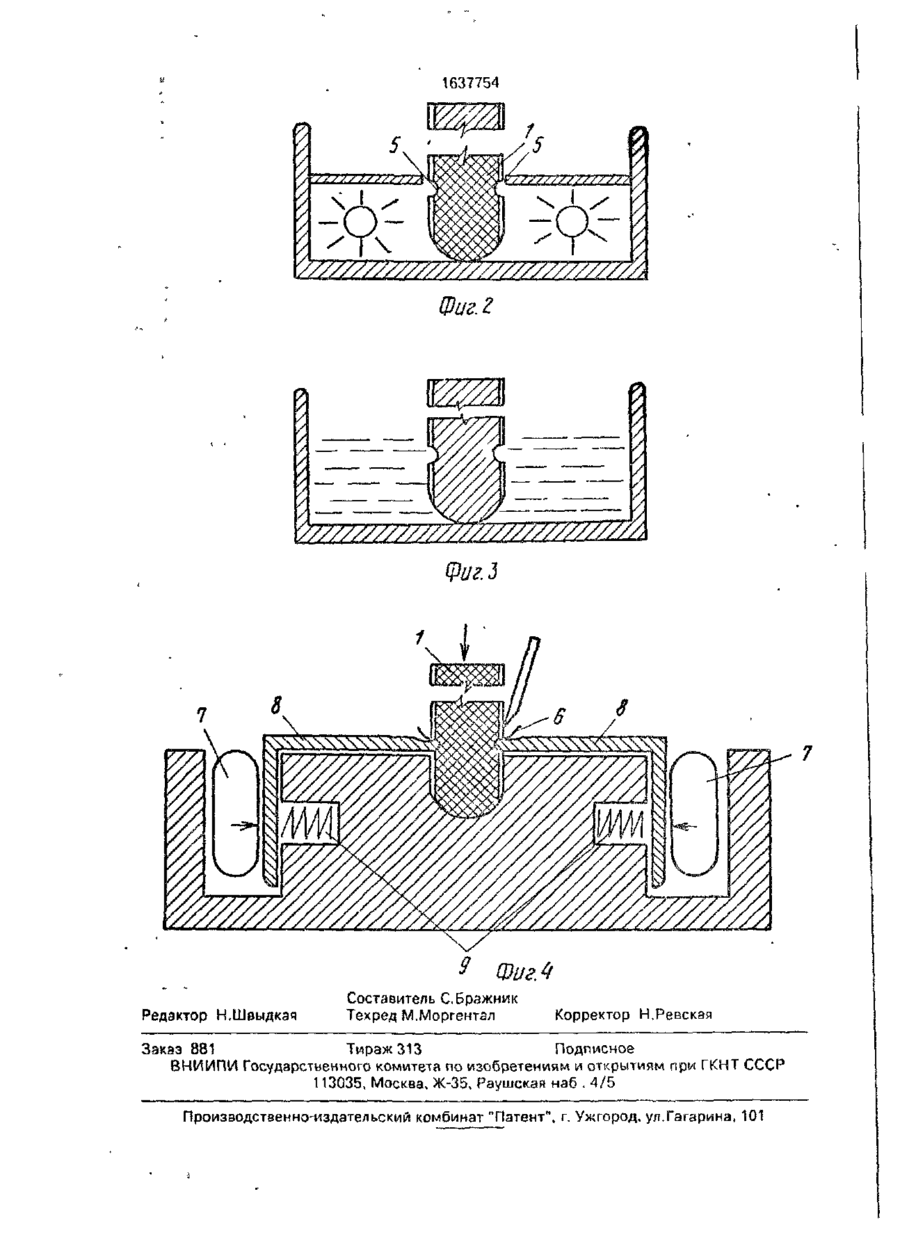

Изобретение относится к способу декоративного облицовывания кромок щитовых мебельных деталей искусственными кожами. Цель изобретения - улучшение защитно-декоративных качеств щитовых мебельных деталей. Способ позволяет декорировать кромки щитовых мебельных деталей искусственными кожами различных цветов. Пласти деталей облицовывают по существующей технологии шпоном или пленками и отделывают. На пластях фрезеруют пазы и прямые углы между поверхностями кромки и пласти. Скругленная кромка при облицовывании не цепляется за тканевую основу искусственной кожи Кромку детали нагревают, окунают в клей по уровню шпунтов и устанавливают на полосу искусственной кожи в контрпрофильное приспособление с облицовочными ножами. Здесь одновременно облицовывают кромку и пазы, обре зают свесы искусственных кож во время запрессовки. Таким способом могут облицовываться фасадные кромки наборов корпусной мебели, декорироваться детская и молодежная мебель. Для детской мебели скругленная кромка, облицованная мягкой искусственной кожей, является также "кромкой безопасности". 3 з.п.ф-лы, А ил. Изобретение относится к мебельной промышленности и может быть использовано при изготовлении корпусной мебели. Способ облицовывания кромок щитовых мебельных деталей 1 искусственной кожей включает операции скруглення углов 2 между поверхностями 3 и 4 кромки и каждой из пластей и крепление кромки кожи в пазу 5, причем пазы для крепления кромок кожи выполняют на предварительно облицованных обеих пластях детали на одном расстоянии от ее кромки, затем наносят клей по профилю и в пазах, а облицовывание последних производят одновременно с помощью контрпрофильного приспособления с изгибом кромки кожи в пазу и срезом свеса на уровне поверхности облицовки пласти Скруглениеуглов 2 кромки 3 и выполнение пазов 5 для крепления кожи производят Целью изобретения является улучшение защитно-декоративных качеств щитовых мебельных деталей. На фиг. 1 представлена операция одновременного фрезерования прямых углов между поверхностями плэстей и кромки и шпунтов на облицованных пластях; на фиг. 2 операция нагревания кромки в емкости; на фиг. 3 - операция нанесения клея окунанием детали до уровня шпунтов; на фиг. 4 операция облицовывания в контрпрофильном устройстве. - --«a», w 1637754 одновременно. Выполнение этих двух операций за одну установку направлено на повышение защитных свойств деталей, так как расстояние от паза до нижнего края кромки 3 является технологической базой при облицовывании, и поскольку оно формируется шайбой-прокладкой между фрезами, это расстояние не меняется. Клей на профиль кромки 3 и в пазы 5 наносят окунанием по уровень лазов 5 с предварительным нагревом детали. Предварительный нагрев приводит к снижению вязкости клея при окунании, что обеспечивает лучшее заполнение пазов 5 клеем и за счет аккумулированного тепла уменьшает время выдержки в контрпрофильном устройстве, а также способствует проникновению клея в древесностружечный материал плиты детали и улучшает качество облицовки. Нанесение клея окунанием уменьшает время операции и позволяет получить равномерность слоя на поверхности, при этом уменьшение времени операции обеспечивает возможность приступить к следующей операции облицовывания и обрезки свесов 6 еще до схватывания клея. Срез свесов 6 производят одновременно с облицовыванием профиля и пазов искусственной кожей 7 в контрпрофильном приспособлении. Совместное выполнение этих операций упрощает способ и позволяет производить обрезку свесоо по жидкому клею, что приводит к герметизации торцов искусственной кожи и тканевой основы. Для облицовывания щитовую мебельную деталь 1 устанавливают на полосу искусственной кожи 5 и подают вниз до упора в контрпрофильное устройство. Затем путем подачи в пневмошланги 7 сжатого воздуха приводят в движение ножи 8, которые вводят кожу в пазы 5, производят обрезку свесов 6 по длине и удаление излишков клея. Деталь выдерживают в устройстве, после чего снижают давление в пневмошлангах 7 и возвратные пружины 9 переводят ножи в исходное положение. Готовую деталь снимаюі * приспособления. * Использование данного способа позволяет декорировать кромки щитовых мебельных деталей искусственными кожами 10 различных цветов. 15 20 25 30 35 40 Фиг.1 Формула изобретения 1. Способ облицовывания кромок щитовых мебельных деталей искусственной кожей, включающий скругление углов между поверхностями кромки и каждой из пластей и крепление кромки кожи в пазу, о т л и ч а ю щ и й с я тем, что, с целью улучшения защитно-декоративных качеств щитовых мебельных деталей, пазы для крепления кромок кожи выполняют на предварительно облицованных обеих пластях детали на одном расстоянии от кромки детали, наносят клей по профилю и в пазах, а облицовывание последних производят одновременно с помощью контрпрофильного приспособления с изгибом кромки кожи в пазу и срезом свеса на уровне поверхности облицовки пласти. 2. Способ по п . 1 , о т л и ч а ю щ и й с я тем, что скругление углов кромки и выполнение пазов для крепления кожи производится одновременно. 3. Способ по пп. 1-2, о т л и ч а ю щ и й с я тем, что клей на профиль кромки и в пазы наносят окунанием па уровень пазов с предварительным нагревом детали. 4. Способ по пп. 1-3, о т л и ч а ю щ и й с я тем, что срез свесов производят одновременно с облицовыванием профиля и пазов искусственной кожей в контрпрофильном приспособлении. 1637754 Фиг. Z 7 9 Редактор Н.Швыдкая Фиг. 4 Составитель С.Бражник Техред М.Моргентал Корректор Н.Ревская Заказ 881 Тираж 313 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб . 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
