Коаксіально-хвилевідний перехід для плоского металодіелектричного хвилеводу

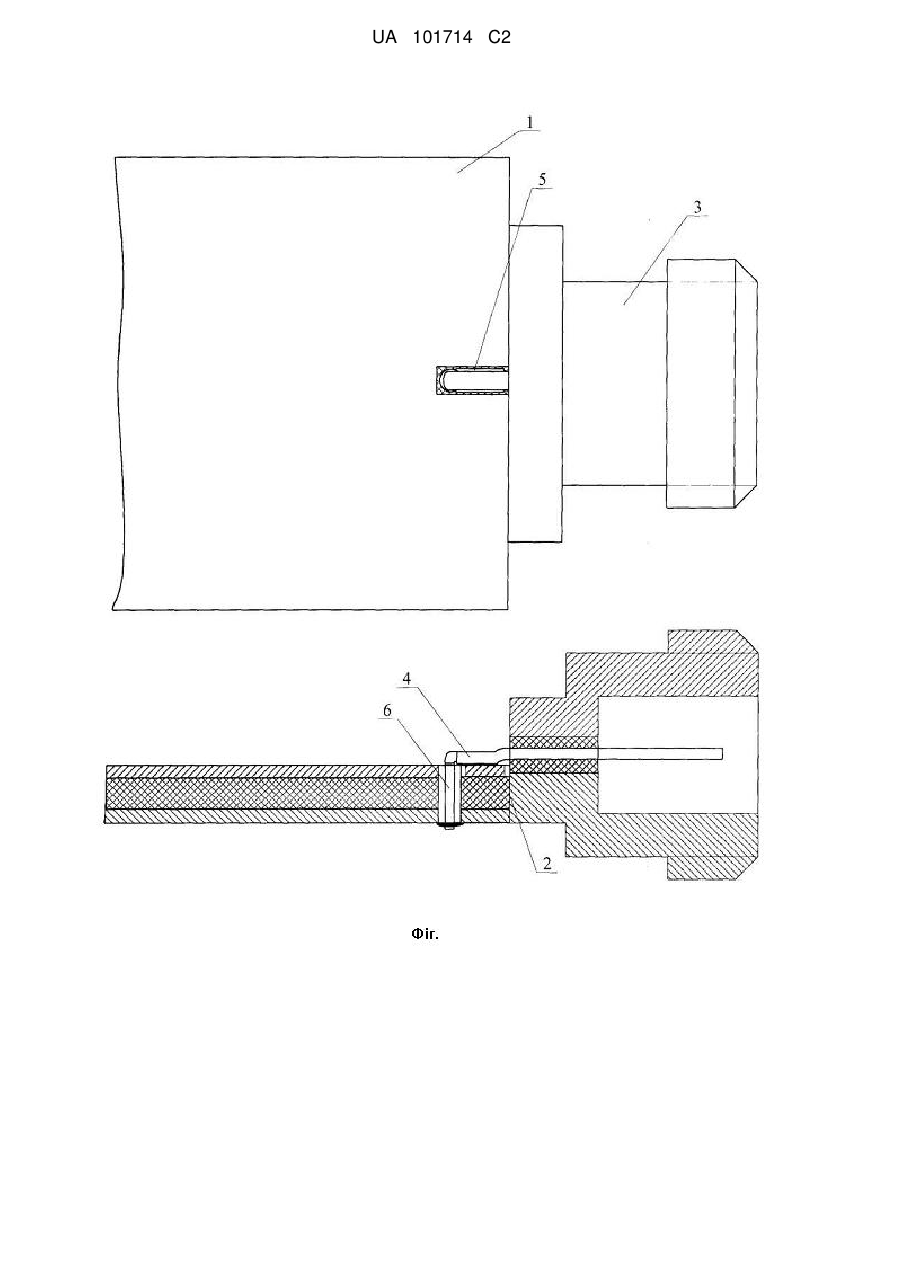

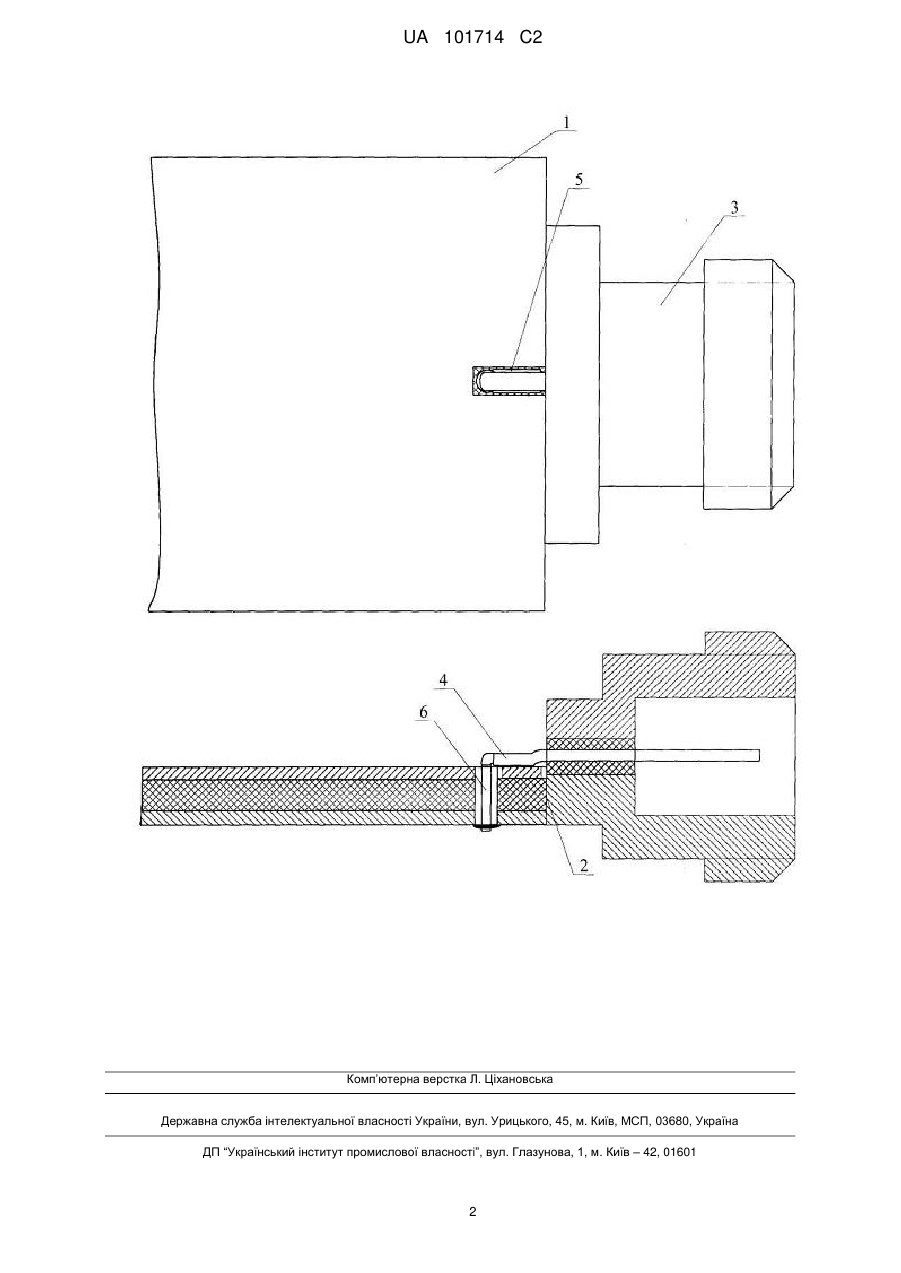

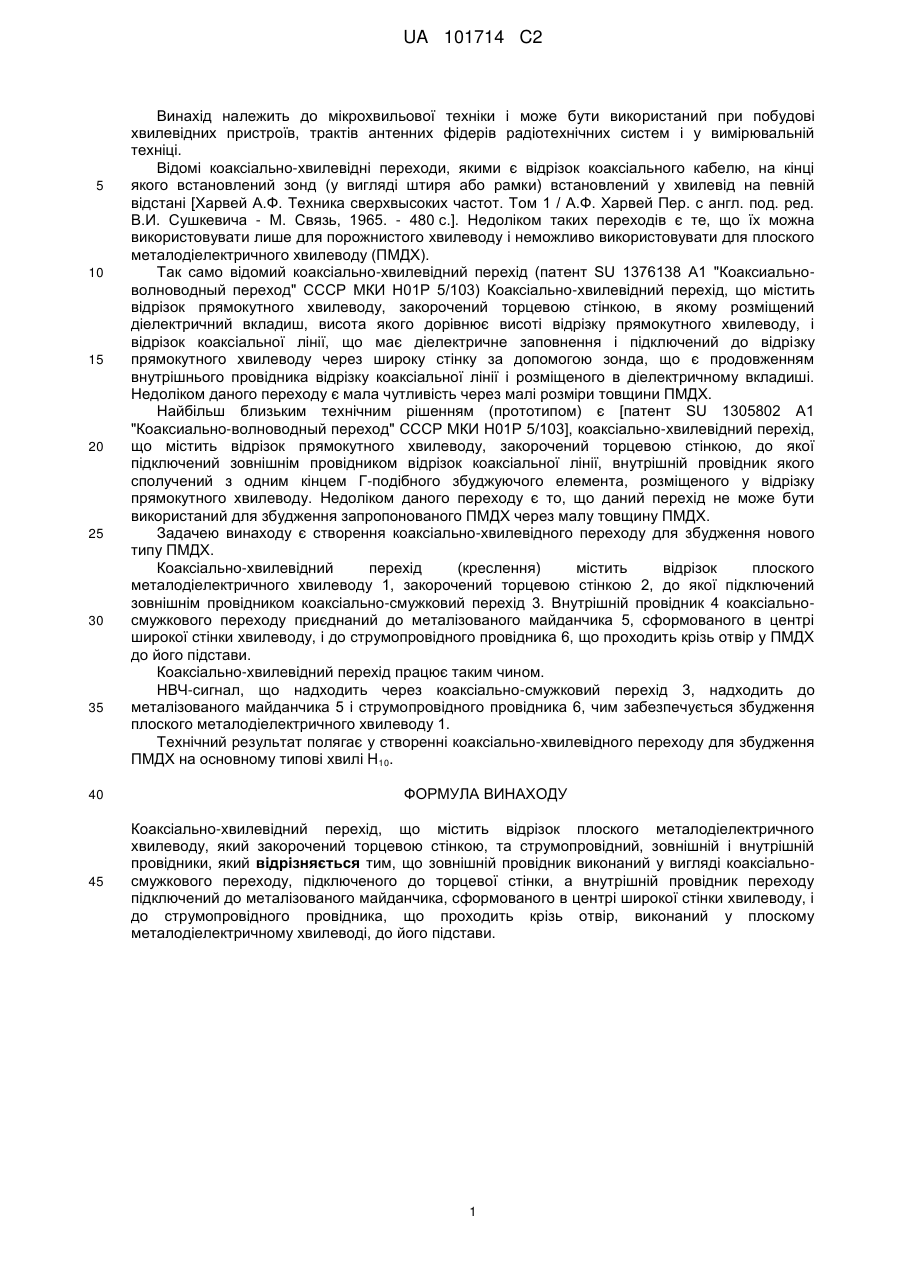

Реферат: Коаксіально-хвилевідний перехід належить до мікрохвильової техніки і може бути використаний при побудові хвилевідних пристроїв, трактів антенних фідерів радіотехнічних систем і у вимірювальній техніці. Коаксіально-хвилевідний перехід, що містить відрізок плоского металодіелектричного хвилеводу, який закорочений торцевою стінкою, та струмопровідний, зовнішній і внутрішній провідники. Зовнішній провідник коаксіально-смужкового переходу підключений до торцевої стінки. Внутрішній провідник коаксіально-смужкового переходу приєднаний до металізованого майданчика, сформованого в центрі широкої стінки хвилеводу, і до струмопровідного провідника, що проходить крізь отвір у плоскому металодіелектричному хвилеводі до його підстави. Технічним результатом є збудження плоского металодіелектричного хвилеводу на основному типові хвилі Н 10 . UA 101714 C2 (12) UA 101714 C2 UA 101714 C2 5 10 15 20 25 30 35 40 45 Винахід належить до мікрохвильової техніки і може бути використаний при побудові хвилевідних пристроїв, трактів антенних фідерів радіотехнічних систем і у вимірювальній техніці. Відомі коаксіально-хвилевідні переходи, якими є відрізок коаксіального кабелю, на кінці якого встановлений зонд (у вигляді штиря або рамки) встановлений у хвилевід на певній відстані [Харвей А.Ф. Техника сверхвысоких частот. Том 1 / А.Ф. Харвей Пер. с англ. под. ред. В.И. Сушкевича - М. Связь, 1965. - 480 с.]. Недоліком таких переходів є те, що їх можна використовувати лише для порожнистого хвилеводу і неможливо використовувати для плоского металодіелектричного хвилеводу (ПМДХ). Так само відомий коаксіально-хвилевідний перехід (патент SU 1376138 А1 "Коаксиальноволноводный переход" СССР МКИ Н01Р 5/103) Коаксіально-хвилевідний перехід, що містить відрізок прямокутного хвилеводу, закорочений торцевою стінкою, в якому розміщений діелектричний вкладиш, висота якого дорівнює висоті відрізку прямокутного хвилеводу, і відрізок коаксіальної лінії, що має діелектричне заповнення і підключений до відрізку прямокутного хвилеводу через широку стінку за допомогою зонда, що є продовженням внутрішнього провідника відрізку коаксіальної лінії і розміщеного в діелектричному вкладиші. Недоліком даного переходу є мала чутливість через малі розміри товщини ПМДХ. Найбільш близьким технічним рішенням (прототипом) є [патент SU 1305802 А1 "Коаксиально-волноводный переход" СССР МКИ Н01Р 5/103], коаксіально-хвилевідний перехід, що містить відрізок прямокутного хвилеводу, закорочений торцевою стінкою, до якої підключений зовнішнім провідником відрізок коаксіальної лінії, внутрішній провідник якого сполучений з одним кінцем Г-подібного збуджуючого елемента, розміщеного у відрізку прямокутного хвилеводу. Недоліком даного переходу є то, що даний перехід не може бути використаний для збудження запропонованого ПМДХ через малу товщину ПМДХ. Задачею винаходу є створення коаксіально-хвилевідного переходу для збудження нового типу ПМДХ. Коаксіально-хвилевідний перехід (креслення) містить відрізок плоского металодіелектричного хвилеводу 1, закорочений торцевою стінкою 2, до якої підключений зовнішнім провідником коаксіально-смужковий перехід 3. Внутрішній провідник 4 коаксіальносмужкового переходу приєднаний до металізованого майданчика 5, сформованого в центрі широкої стінки хвилеводу, і до струмопровідного провідника 6, що проходить крізь отвір у ПМДХ до його підстави. Коаксіально-хвилевідний перехід працює таким чином. НВЧ-сигнал, що надходить через коаксіально-смужковий перехід 3, надходить до металізованого майданчика 5 і струмопровідного провідника 6, чим забезпечується збудження плоского металодіелектричного хвилеводу 1. Технічний результат полягає у створенні коаксіально-хвилевідного переходу для збудження ПМДХ на основному типові хвилі Н10. ФОРМУЛА ВИНАХОДУ Коаксіально-хвилевідний перехід, що містить відрізок плоского металодіелектричного хвилеводу, який закорочений торцевою стінкою, та струмопровідний, зовнішній і внутрішній провідники, який відрізняється тим, що зовнішній провідник виконаний у вигляді коаксіальносмужкового переходу, підключеного до торцевої стінки, а внутрішній провідник переходу підключений до металізованого майданчика, сформованого в центрі широкої стінки хвилеводу, і до струмопровідного провідника, що проходить крізь отвір, виконаний у плоскому металодіелектричному хвилеводі, до його підстави. 1 UA 101714 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
