Двофарбова ротаційна тамподрукарська секція

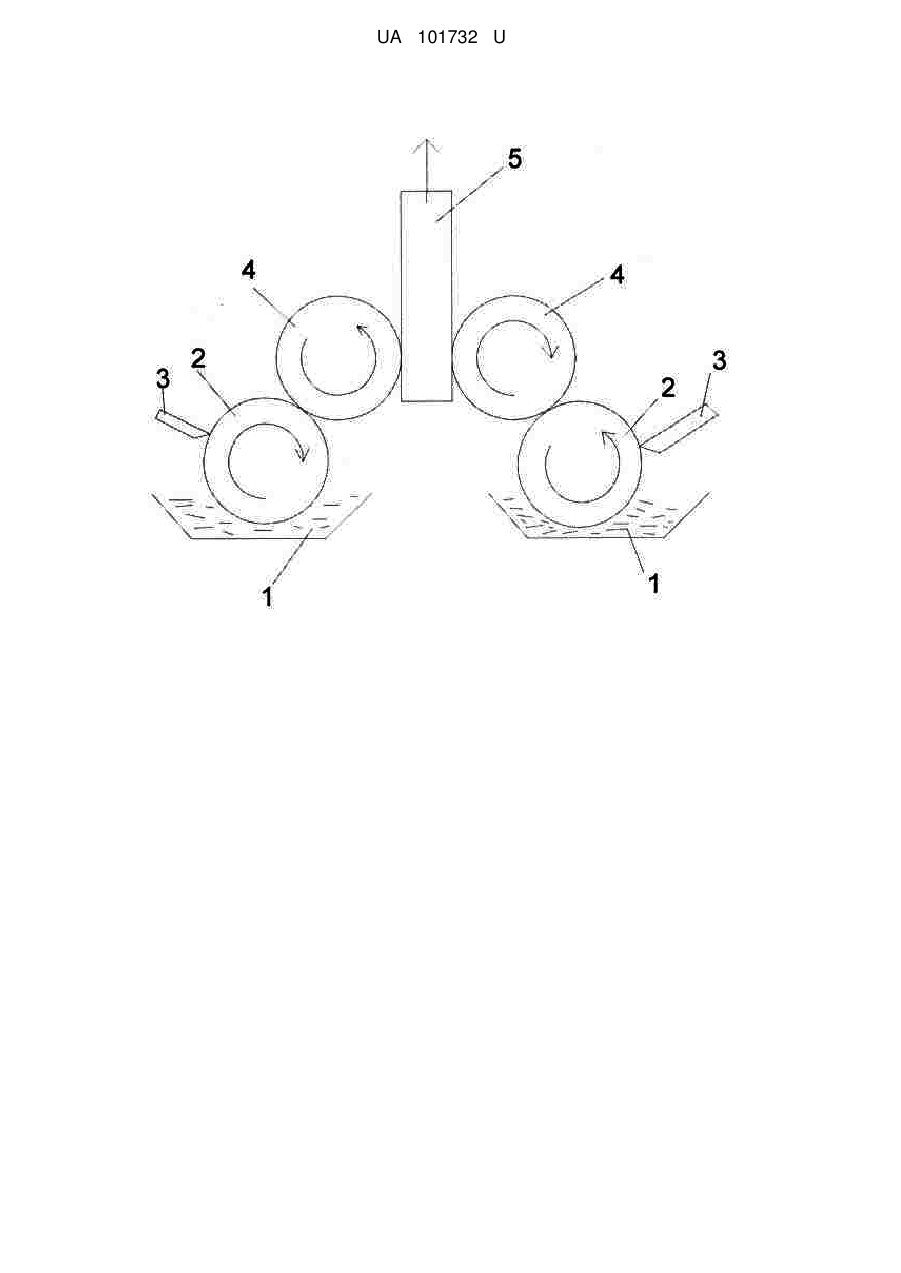

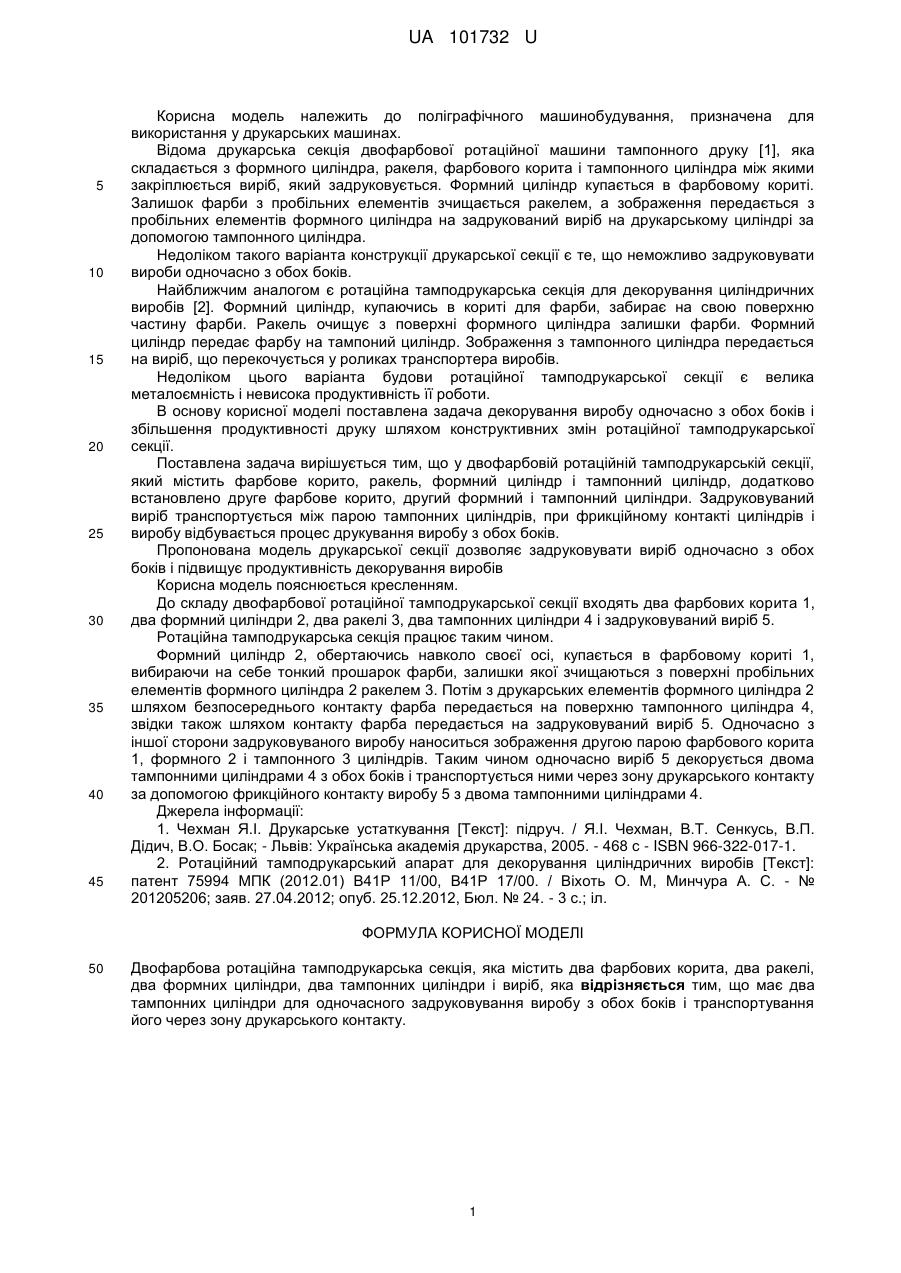

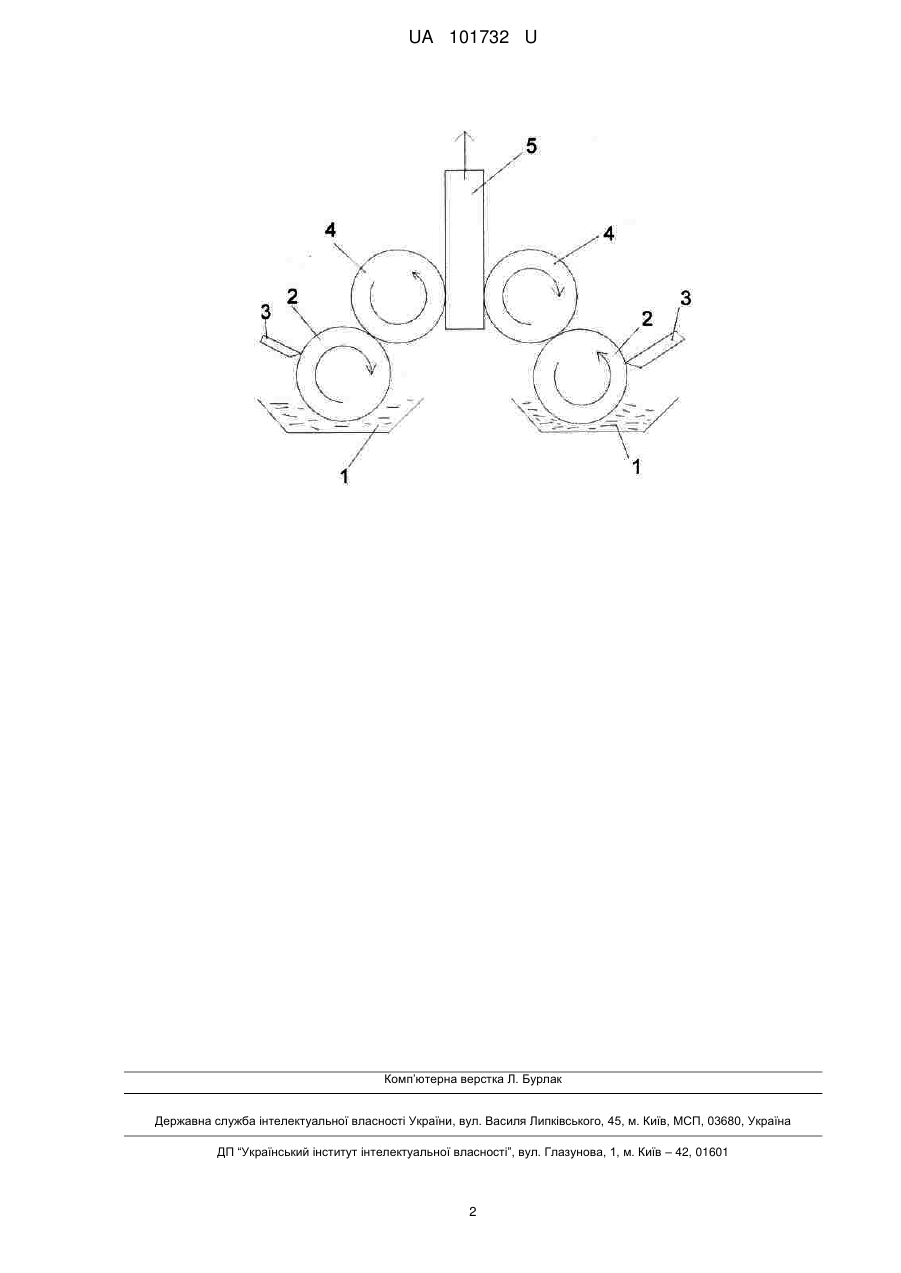

Реферат: Двофарбова ротаційна тамподрукарська секція містить два фарбових корита, два ракелі, два формних циліндри, два тампонних циліндри і виріб. Вона має два тампонних циліндри для одночасного задруковування виробу з обох боків і транспортування його через зону друкарського контакту. UA 101732 U (54) ДВОФАРБОВА РОТАЦІЙНА ТАМПОДРУКАРСЬКА СЕКЦІЯ UA 101732 U UA 101732 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до поліграфічного машинобудування, призначена для використання у друкарських машинах. Відома друкарська секція двофарбової ротаційної машини тампонного друку [1], яка складається з формного циліндра, ракеля, фарбового корита і тампонного циліндра між якими закріплюється виріб, який задруковується. Формний циліндр купається в фарбовому кориті. Залишок фарби з пробільних елементів зчищається ракелем, а зображення передається з пробільних елементів формного циліндра на задрукований виріб на друкарському циліндрі за допомогою тампонного циліндра. Недоліком такого варіанта конструкції друкарської секції є те, що неможливо задруковувати вироби одночасно з обох боків. Найближчим аналогом є ротаційна тамподрукарська секція для декорування циліндричних виробів [2]. Формний циліндр, купаючись в кориті для фарби, забирає на свою поверхню частину фарби. Ракель очищує з поверхні формного циліндра залишки фарби. Формний циліндр передає фарбу на тампоний циліндр. Зображення з тампонного циліндра передається на виріб, що перекочується у роликах транспортера виробів. Недоліком цього варіанта будови ротаційної тамподрукарської секції є велика металоємність і невисока продуктивність її роботи. В основу корисної моделі поставлена задача декорування виробу одночасно з обох боків і збільшення продуктивності друку шляхом конструктивних змін ротаційної тамподрукарської секції. Поставлена задача вирішується тим, що у двофарбовій ротаційній тамподрукарській секції, який містить фарбове корито, ракель, формний циліндр і тампонний циліндр, додатково встановлено друге фарбове корито, другий формний і тампонний циліндри. Задруковуваний виріб транспортується між парою тампонних циліндрів, при фрикційному контакті циліндрів і виробу відбувається процес друкування виробу з обох боків. Пропонована модель друкарської секції дозволяє задруковувати виріб одночасно з обох боків і підвищує продуктивність декорування виробів Корисна модель пояснюється кресленням. До складу двофарбової ротаційної тамподрукарської секції входять два фарбових корита 1, два формний циліндри 2, два ракелі 3, два тампонних циліндри 4 і задруковуваний виріб 5. Ротаційна тамподрукарська секція працює таким чином. Формний циліндр 2, обертаючись навколо своєї осі, купається в фарбовому кориті 1, вибираючи на себе тонкий прошарок фарби, залишки якої зчищаються з поверхні пробільних елементів формного циліндра 2 ракелем 3. Потім з друкарських елементів формного циліндра 2 шляхом безпосереднього контакту фарба передається на поверхню тампонного циліндра 4, звідки також шляхом контакту фарба передається на задруковуваний виріб 5. Одночасно з іншої сторони задруковуваного виробу наноситься зображення другою парою фарбового корита 1, формного 2 і тампонного 3 циліндрів. Таким чином одночасно виріб 5 декорується двома тампонними циліндрами 4 з обох боків і транспортується ними через зону друкарського контакту за допомогою фрикційного контакту виробу 5 з двома тампонними циліндрами 4. Джерела інформації: 1. Чехман Я.І. Друкарське устаткування [Текст]: підруч. / Я.І. Чехман, В.Т. Сенкусь, В.П. Дідич, В.О. Босак; - Львів: Українська академія друкарства, 2005. - 468 с - ISBN 966-322-017-1. 2. Ротаційний тамподрукарський апарат для декорування циліндричних виробів [Текст]: патент 75994 МПК (2012.01) В41Р 11/00, В41Р 17/00. / Віхоть О. М, Минчура А. С. - № 201205206; заяв. 27.04.2012; опуб. 25.12.2012, Бюл. № 24. - 3 с.; іл. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Двофарбова ротаційна тамподрукарська секція, яка містить два фарбових корита, два ракелі, два формних циліндри, два тампонних циліндри і виріб, яка відрізняється тим, що має два тампонних циліндри для одночасного задруковування виробу з обох боків і транспортування його через зону друкарського контакту. 1 UA 101732 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
