Зворотний клапан пристрою для метання бойлів

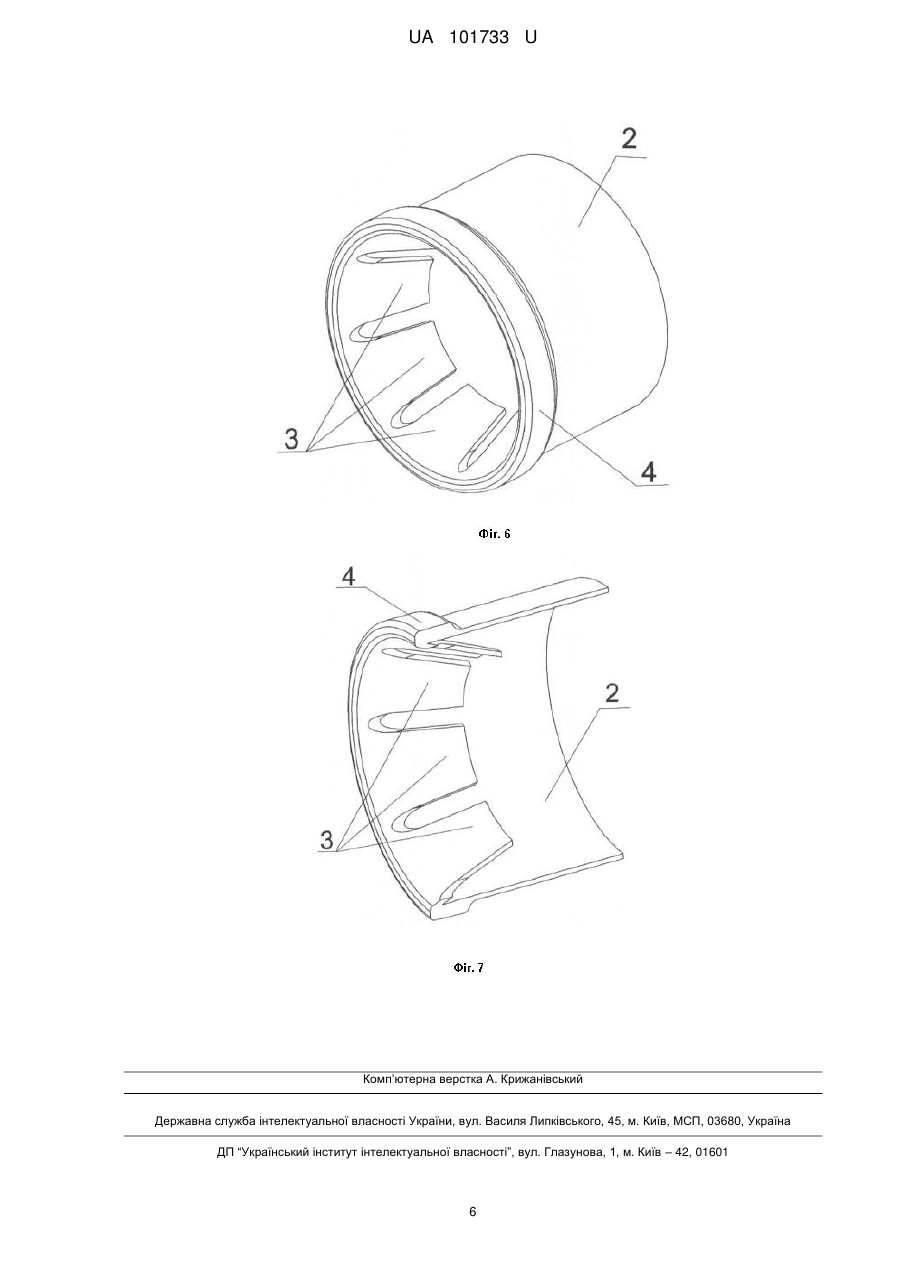

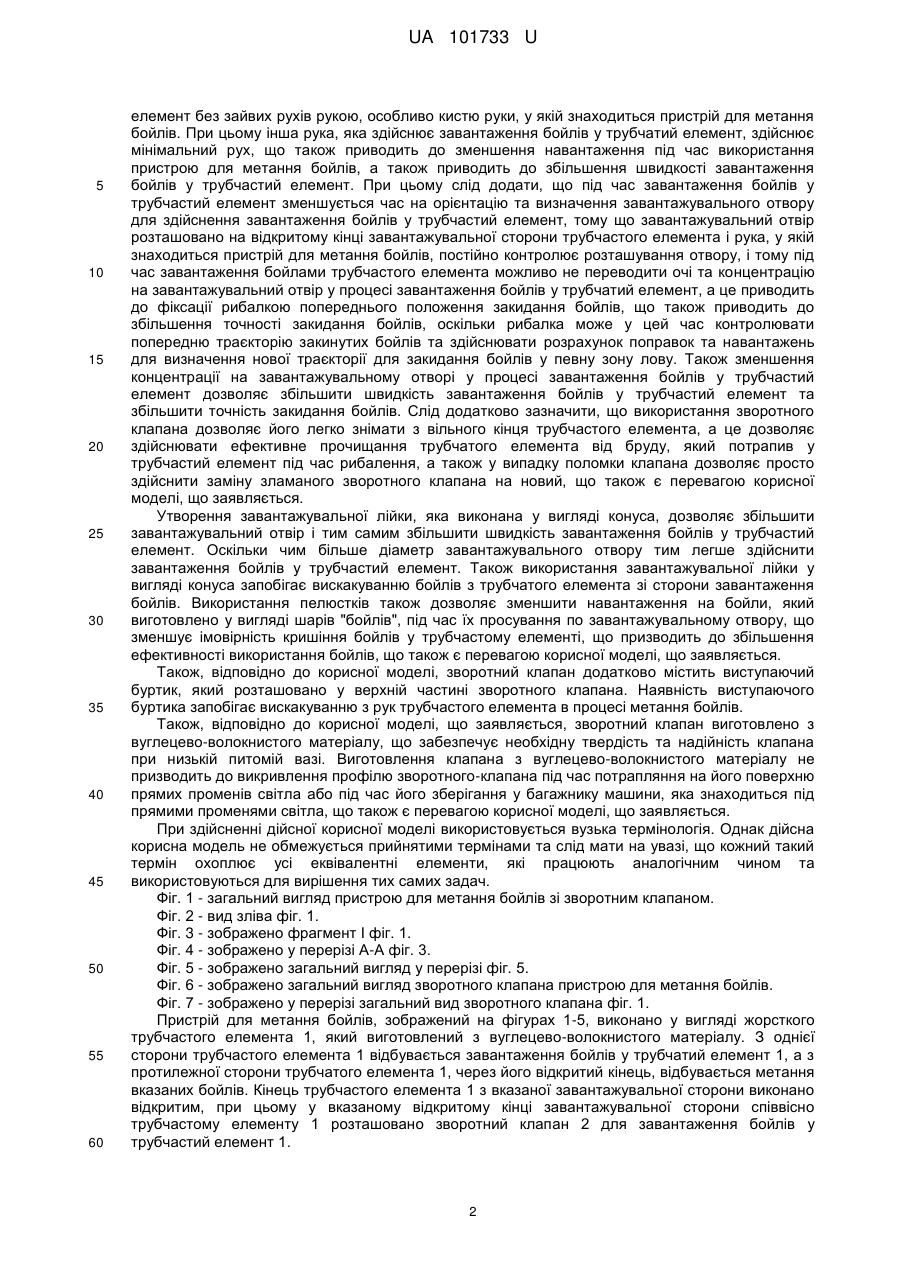

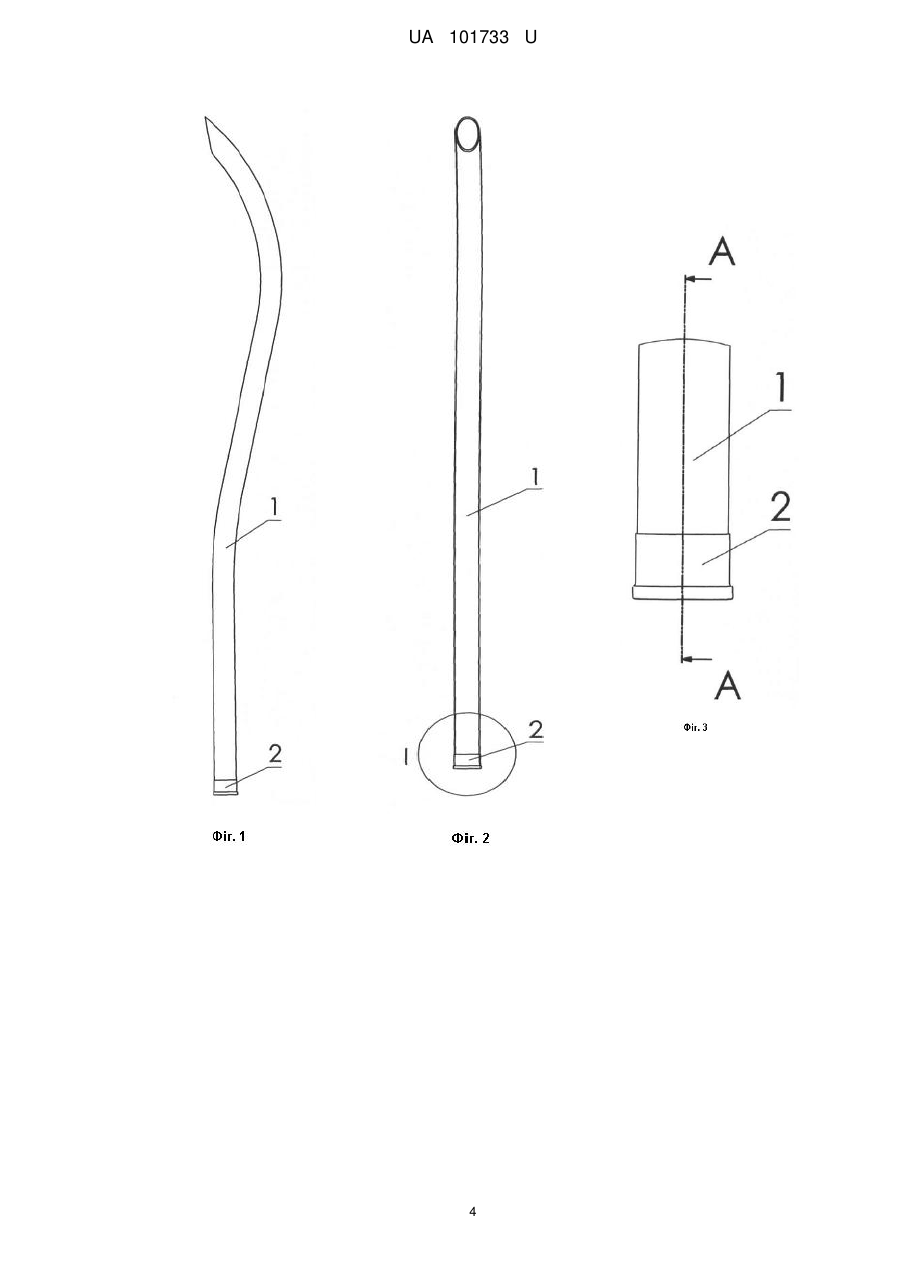

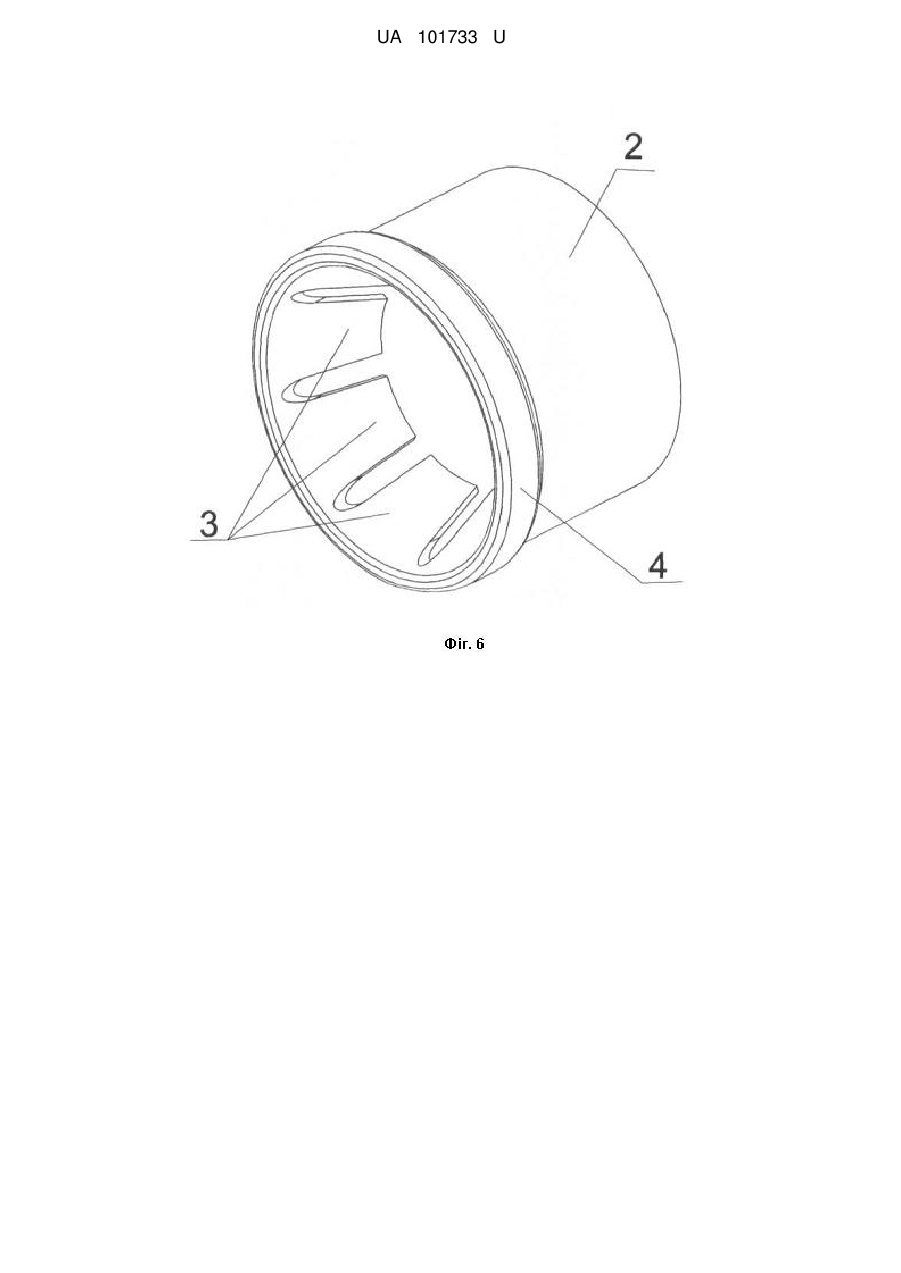

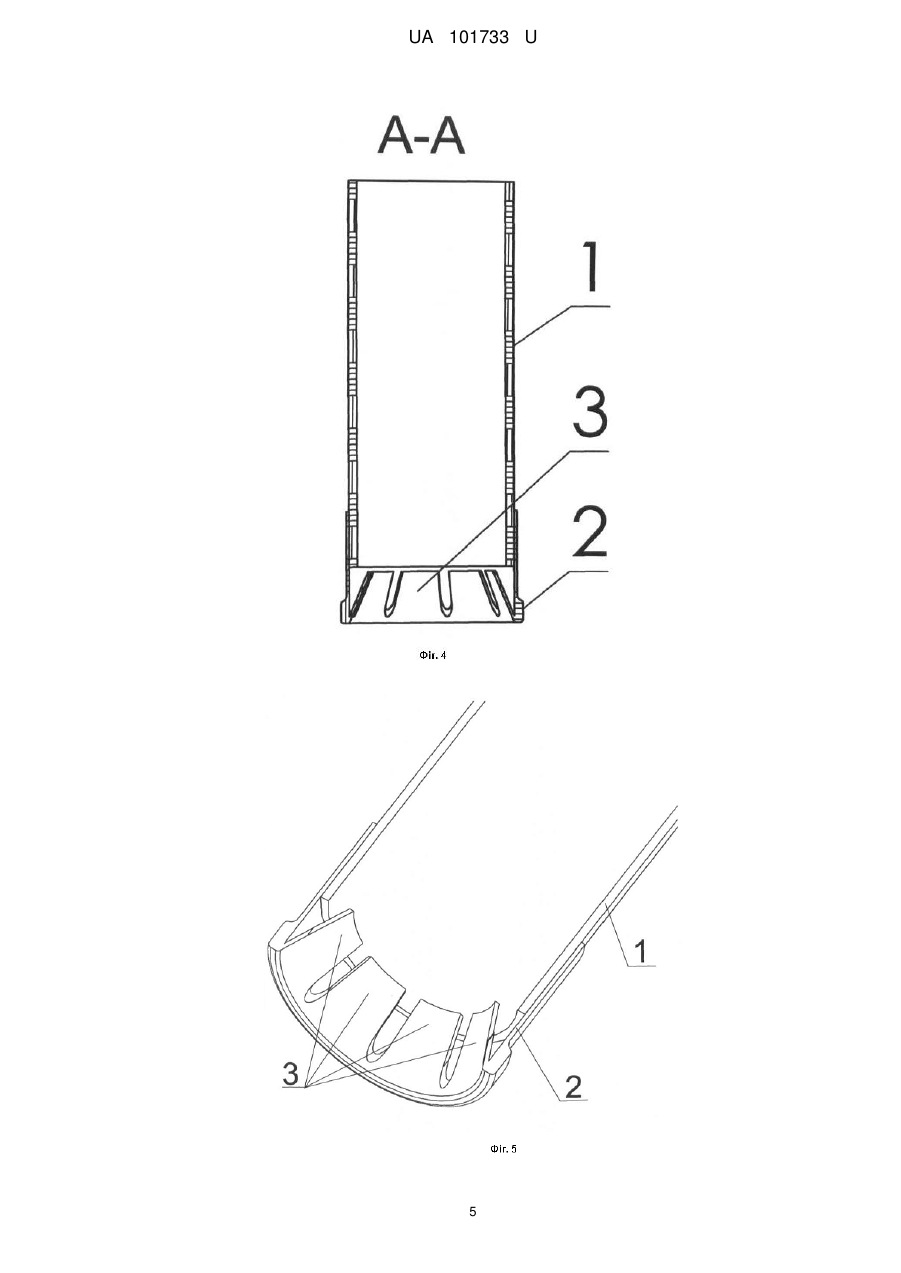

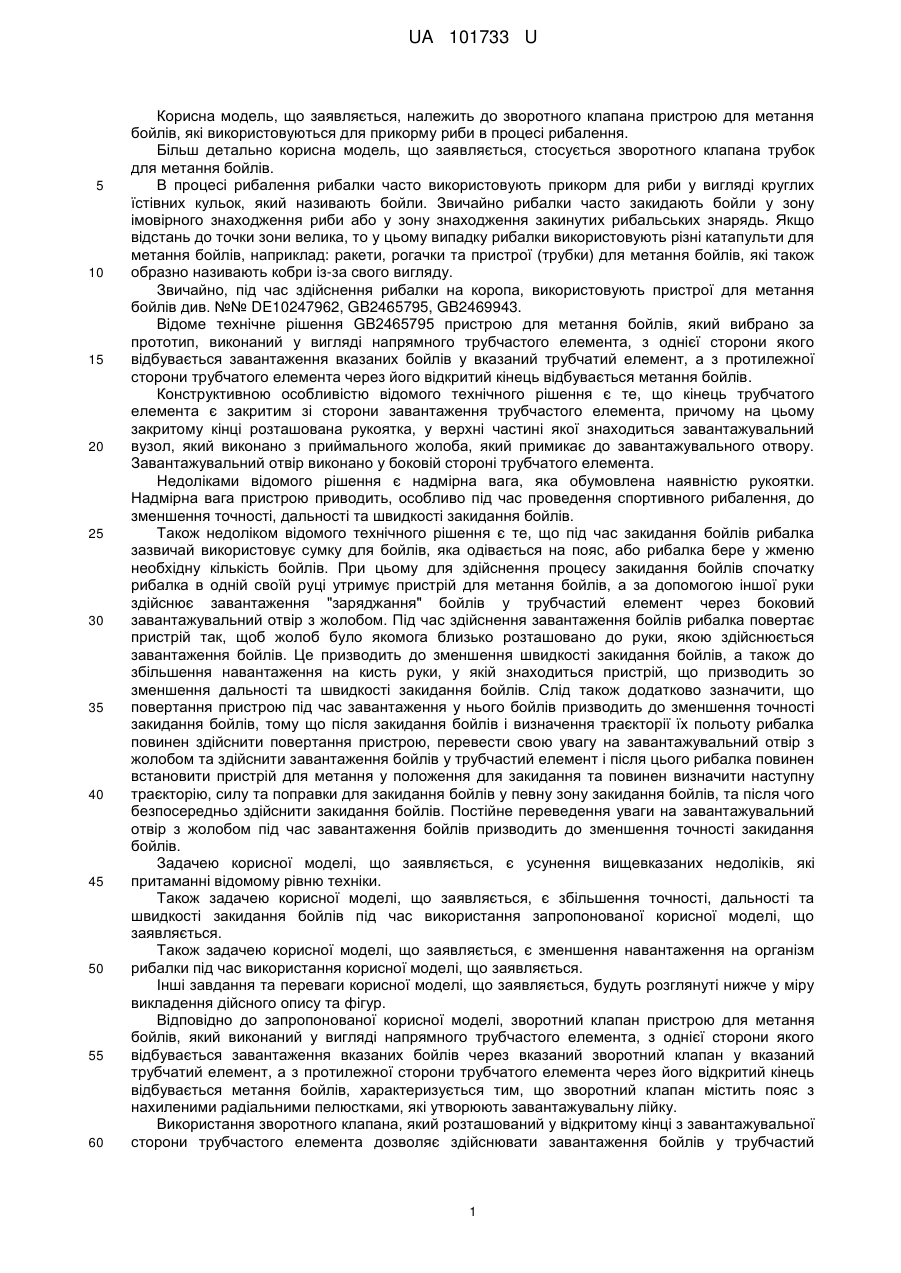

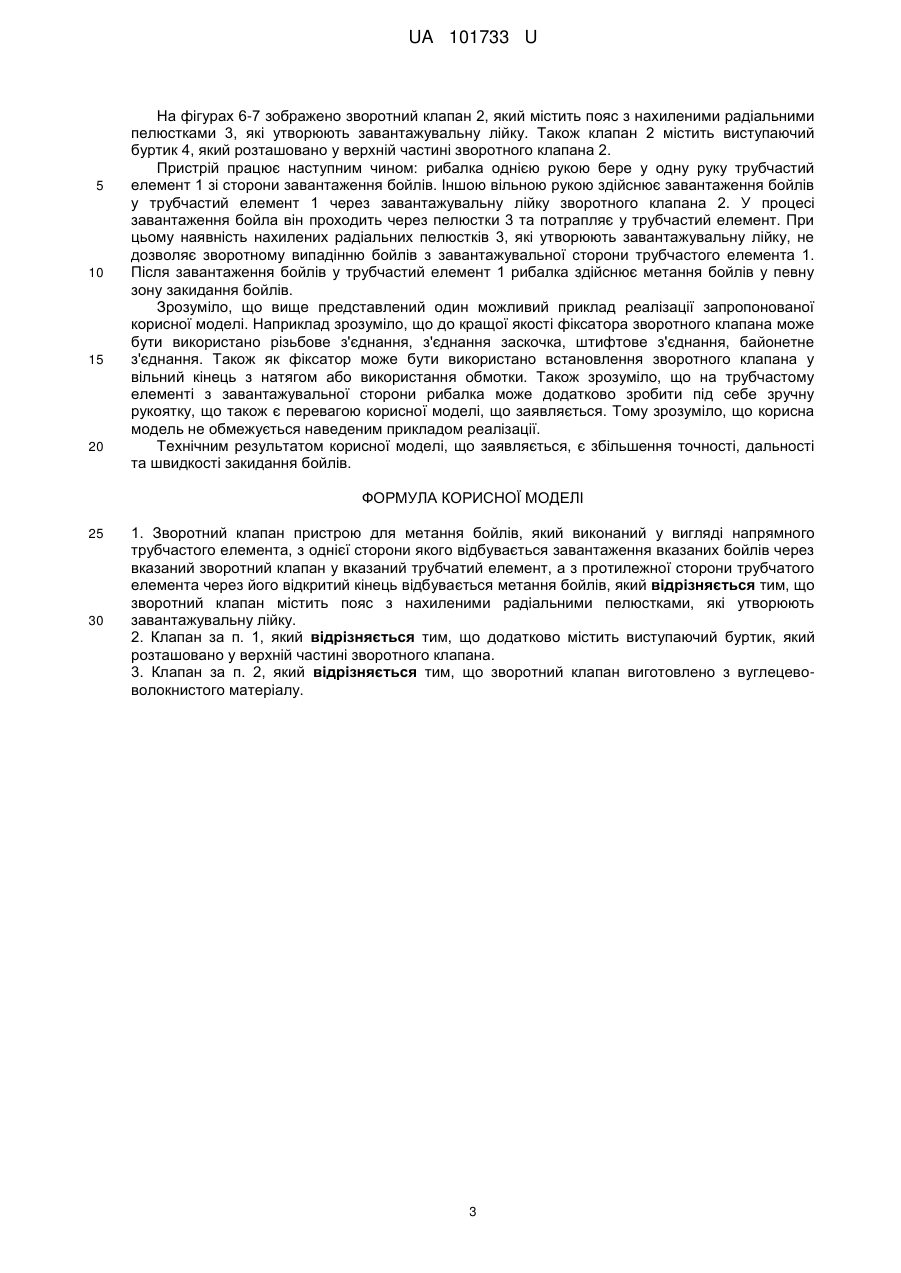

Реферат: Зворотний клапан пристрою для метання бойлів виконаний у вигляді напрямного трубчастого елемента, з однієї сторони якого відбувається завантаження вказаних бойлів через вказаний зворотний клапан у вказаний трубчатий елемент, а з протилежної сторони трубчатого елемента через його відкритий кінець відбувається метання бойлів. Зворотний клапан містить пояс з нахиленими радіальними пелюстками, які утворюють завантажувальну лійку. UA 101733 U (12) UA 101733 U UA 101733 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до зворотного клапана пристрою для метання бойлів, які використовуються для прикорму риби в процесі рибалення. Більш детально корисна модель, що заявляється, стосується зворотного клапана трубок для метання бойлів. В процесі рибалення рибалки часто використовують прикорм для риби у вигляді круглих їстівних кульок, який називають бойли. Звичайно рибалки часто закидають бойли у зону імовірного знаходження риби або у зону знаходження закинутих рибальських знарядь. Якщо відстань до точки зони велика, то у цьому випадку рибалки використовують різні катапульти для метання бойлів, наприклад: ракети, рогачки та пристрої (трубки) для метання бойлів, які також образно називають кобри із-за свого вигляду. Звичайно, під час здійснення рибалки на коропа, використовують пристрої для метання бойлів див. №№ DE10247962, GB2465795, GB2469943. Відоме технічне рішення GB2465795 пристрою для метання бойлів, який вибрано за прототип, виконаний у вигляді напрямного трубчастого елемента, з однієї сторони якого відбувається завантаження вказаних бойлів у вказаний трубчатий елемент, а з протилежної сторони трубчатого елемента через його відкритий кінець відбувається метання бойлів. Конструктивною особливістю відомого технічного рішення є те, що кінець трубчатого елемента є закритим зі сторони завантаження трубчастого елемента, причому на цьому закритому кінці розташована рукоятка, у верхні частині якої знаходиться завантажувальний вузол, який виконано з приймального жолоба, який примикає до завантажувального отвору. Завантажувальний отвір виконано у боковій стороні трубчатого елемента. Недоліками відомого рішення є надмірна вага, яка обумовлена наявністю рукоятки. Надмірна вага пристрою приводить, особливо під час проведення спортивного рибалення, до зменшення точності, дальності та швидкості закидання бойлів. Також недоліком відомого технічного рішення є те, що під час закидання бойлів рибалка зазвичай використовує сумку для бойлів, яка одівається на пояс, або рибалка бере у жменю необхідну кількість бойлів. При цьому для здійснення процесу закидання бойлів спочатку рибалка в одній своїй руці утримує пристрій для метання бойлів, а за допомогою іншої руки здійснює завантаження "заряджання" бойлів у трубчастий елемент через боковий завантажувальний отвір з жолобом. Під час здійснення завантаження бойлів рибалка повертає пристрій так, щоб жолоб було якомога близько розташовано до руки, якою здійснюється завантаження бойлів. Це призводить до зменшення швидкості закидання бойлів, а також до збільшення навантаження на кисть руки, у якій знаходиться пристрій, що призводить зо зменшення дальності та швидкості закидання бойлів. Слід також додатково зазначити, що повертання пристрою під час завантаження у нього бойлів призводить до зменшення точності закидання бойлів, тому що після закидання бойлів і визначення траєкторії їх польоту рибалка повинен здійснити повертання пристрою, перевести свою увагу на завантажувальний отвір з жолобом та здійснити завантаження бойлів у трубчастий елемент і після цього рибалка повинен встановити пристрій для метання у положення для закидання та повинен визначити наступну траєкторію, силу та поправки для закидання бойлів у певну зону закидання бойлів, та після чого безпосередньо здійснити закидання бойлів. Постійне переведення уваги на завантажувальний отвір з жолобом під час завантаження бойлів призводить до зменшення точності закидання бойлів. Задачею корисної моделі, що заявляється, є усунення вищевказаних недоліків, які притаманні відомому рівню техніки. Також задачею корисної моделі, що заявляється, є збільшення точності, дальності та швидкості закидання бойлів під час використання запропонованої корисної моделі, що заявляється. Також задачею корисної моделі, що заявляється, є зменшення навантаження на організм рибалки під час використання корисної моделі, що заявляється. Інші завдання та переваги корисної моделі, що заявляється, будуть розглянуті нижче у міру викладення дійсного опису та фігур. Відповідно до запропонованої корисної моделі, зворотний клапан пристрою для метання бойлів, який виконаний у вигляді напрямного трубчастого елемента, з однієї сторони якого відбувається завантаження вказаних бойлів через вказаний зворотний клапан у вказаний трубчатий елемент, а з протилежної сторони трубчатого елемента через його відкритий кінець відбувається метання бойлів, характеризується тим, що зворотний клапан містить пояс з нахиленими радіальними пелюстками, які утворюють завантажувальну лійку. Використання зворотного клапана, який розташований у відкритому кінці з завантажувальної сторони трубчастого елемента дозволяє здійснювати завантаження бойлів у трубчастий 1 UA 101733 U 5 10 15 20 25 30 35 40 45 50 55 60 елемент без зайвих рухів рукою, особливо кистю руки, у якій знаходиться пристрій для метання бойлів. При цьому інша рука, яка здійснює завантаження бойлів у трубчатий елемент, здійснює мінімальний рух, що також приводить до зменшення навантаження під час використання пристрою для метання бойлів, а також приводить до збільшення швидкості завантаження бойлів у трубчастий елемент. При цьому слід додати, що під час завантаження бойлів у трубчастий елемент зменшується час на орієнтацію та визначення завантажувального отвору для здійснення завантаження бойлів у трубчастий елемент, тому що завантажувальний отвір розташовано на відкритому кінці завантажувальної сторони трубчастого елемента і рука, у якій знаходиться пристрій для метання бойлів, постійно контролює розташування отвору, і тому під час завантаження бойлами трубчастого елемента можливо не переводити очі та концентрацію на завантажувальний отвір у процесі завантаження бойлів у трубчатий елемент, а це приводить до фіксації рибалкою попереднього положення закидання бойлів, що також приводить до збільшення точності закидання бойлів, оскільки рибалка може у цей час контролювати попередню траєкторію закинутих бойлів та здійснювати розрахунок поправок та навантажень для визначення нової траєкторії для закидання бойлів у певну зону лову. Також зменшення концентрації на завантажувальному отворі у процесі завантаження бойлів у трубчастий елемент дозволяє збільшити швидкість завантаження бойлів у трубчастий елемент та збільшити точність закидання бойлів. Слід додатково зазначити, що використання зворотного клапана дозволяє його легко знімати з вільного кінця трубчастого елемента, а це дозволяє здійснювати ефективне прочищання трубчатого елемента від бруду, який потрапив у трубчастий елемент під час рибалення, а також у випадку поломки клапана дозволяє просто здійснити заміну зламаного зворотного клапана на новий, що також є перевагою корисної моделі, що заявляється. Утворення завантажувальної лійки, яка виконана у вигляді конуса, дозволяє збільшити завантажувальний отвір і тим самим збільшити швидкість завантаження бойлів у трубчастий елемент. Оскільки чим більше діаметр завантажувального отвору тим легше здійснити завантаження бойлів у трубчастий елемент. Також використання завантажувальної лійки у вигляді конуса запобігає вискакуванню бойлів з трубчатого елемента зі сторони завантаження бойлів. Використання пелюстків також дозволяє зменшити навантаження на бойли, який виготовлено у вигляді шарів "бойлів", під час їх просування по завантажувальному отвору, що зменшує імовірність кришіння бойлів у трубчастому елементі, що призводить до збільшення ефективності використання бойлів, що також є перевагою корисної моделі, що заявляється. Також, відповідно до корисної моделі, зворотний клапан додатково містить виступаючий буртик, який розташовано у верхній частині зворотного клапана. Наявність виступаючого буртика запобігає вискакуванню з рук трубчастого елемента в процесі метання бойлів. Також, відповідно до корисної моделі, що заявляється, зворотний клапан виготовлено з вуглецево-волокнистого матеріалу, що забезпечує необхідну твердість та надійність клапана при низькій питомій вазі. Виготовлення клапана з вуглецево-волокнистого матеріалу не призводить до викривлення профілю зворотного-клапана під час потрапляння на його поверхню прямих променів світла або під час його зберігання у багажнику машини, яка знаходиться під прямими променями світла, що також є перевагою корисної моделі, що заявляється. При здійсненні дійсної корисної моделі використовується вузька термінологія. Однак дійсна корисна модель не обмежується прийнятими термінами та слід мати на увазі, що кожний такий термін охоплює усі еквівалентні елементи, які працюють аналогічним чином та використовуються для вирішення тих самих задач. Фіг. 1 - загальний вигляд пристрою для метання бойлів зі зворотним клапаном. Фіг. 2 - вид зліва фіг. 1. Фіг. 3 - зображено фрагмент І фіг. 1. Фіг. 4 - зображено у перерізі А-А фіг. 3. Фіг. 5 - зображено загальний вигляд у перерізі фіг. 5. Фіг. 6 - зображено загальний вигляд зворотного клапана пристрою для метання бойлів. Фіг. 7 - зображено у перерізі загальний вид зворотного клапана фіг. 1. Пристрій для метання бойлів, зображений на фігурах 1-5, виконано у вигляді жорсткого трубчастого елемента 1, який виготовлений з вуглецево-волокнистого матеріалу. З однієї сторони трубчастого елемента 1 відбувається завантаження бойлів у трубчатий елемент 1, а з протилежної сторони трубчатого елемента 1, через його відкритий кінець, відбувається метання вказаних бойлів. Кінець трубчастого елемента 1 з вказаної завантажувальної сторони виконано відкритим, при цьому у вказаному відкритому кінці завантажувальної сторони співвісно трубчастому елементу 1 розташовано зворотний клапан 2 для завантаження бойлів у трубчастий елемент 1. 2 UA 101733 U 5 10 15 20 На фігурах 6-7 зображено зворотний клапан 2, який містить пояс з нахиленими радіальними пелюстками 3, які утворюють завантажувальну лійку. Також клапан 2 містить виступаючий буртик 4, який розташовано у верхній частині зворотного клапана 2. Пристрій працює наступним чином: рибалка однією рукою бере у одну руку трубчастий елемент 1 зі сторони завантаження бойлів. Іншою вільною рукою здійснює завантаження бойлів у трубчастий елемент 1 через завантажувальну лійку зворотного клапана 2. У процесі завантаження бойла він проходить через пелюстки 3 та потрапляє у трубчастий елемент. При цьому наявність нахилених радіальних пелюстків 3, які утворюють завантажувальну лійку, не дозволяє зворотному випадінню бойлів з завантажувальної сторони трубчастого елемента 1. Після завантаження бойлів у трубчастий елемент 1 рибалка здійснює метання бойлів у певну зону закидання бойлів. Зрозуміло, що вище представлений один можливий приклад реалізації запропонованої корисної моделі. Наприклад зрозуміло, що до кращої якості фіксатора зворотного клапана може бути використано різьбове з'єднання, з'єднання заскочка, штифтове з'єднання, байонетне з'єднання. Також як фіксатор може бути використано встановлення зворотного клапана у вільний кінець з натягом або використання обмотки. Також зрозуміло, що на трубчастому елементі з завантажувальної сторони рибалка може додатково зробити під себе зручну рукоятку, що також є перевагою корисної моделі, що заявляється. Тому зрозуміло, що корисна модель не обмежується наведеним прикладом реалізації. Технічним результатом корисної моделі, що заявляється, є збільшення точності, дальності та швидкості закидання бойлів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Зворотний клапан пристрою для метання бойлів, який виконаний у вигляді напрямного трубчастого елемента, з однієї сторони якого відбувається завантаження вказаних бойлів через вказаний зворотний клапан у вказаний трубчатий елемент, а з протилежної сторони трубчатого елемента через його відкритий кінець відбувається метання бойлів, який відрізняється тим, що зворотний клапан містить пояс з нахиленими радіальними пелюстками, які утворюють завантажувальну лійку. 2. Клапан за п. 1, який відрізняється тим, що додатково містить виступаючий буртик, який розташовано у верхній частині зворотного клапана. 3. Клапан за п. 2, який відрізняється тим, що зворотний клапан виготовлено з вуглецевоволокнистого матеріалу. 3 UA 101733 U 4 UA 101733 U 5 UA 101733 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
