Форсунка

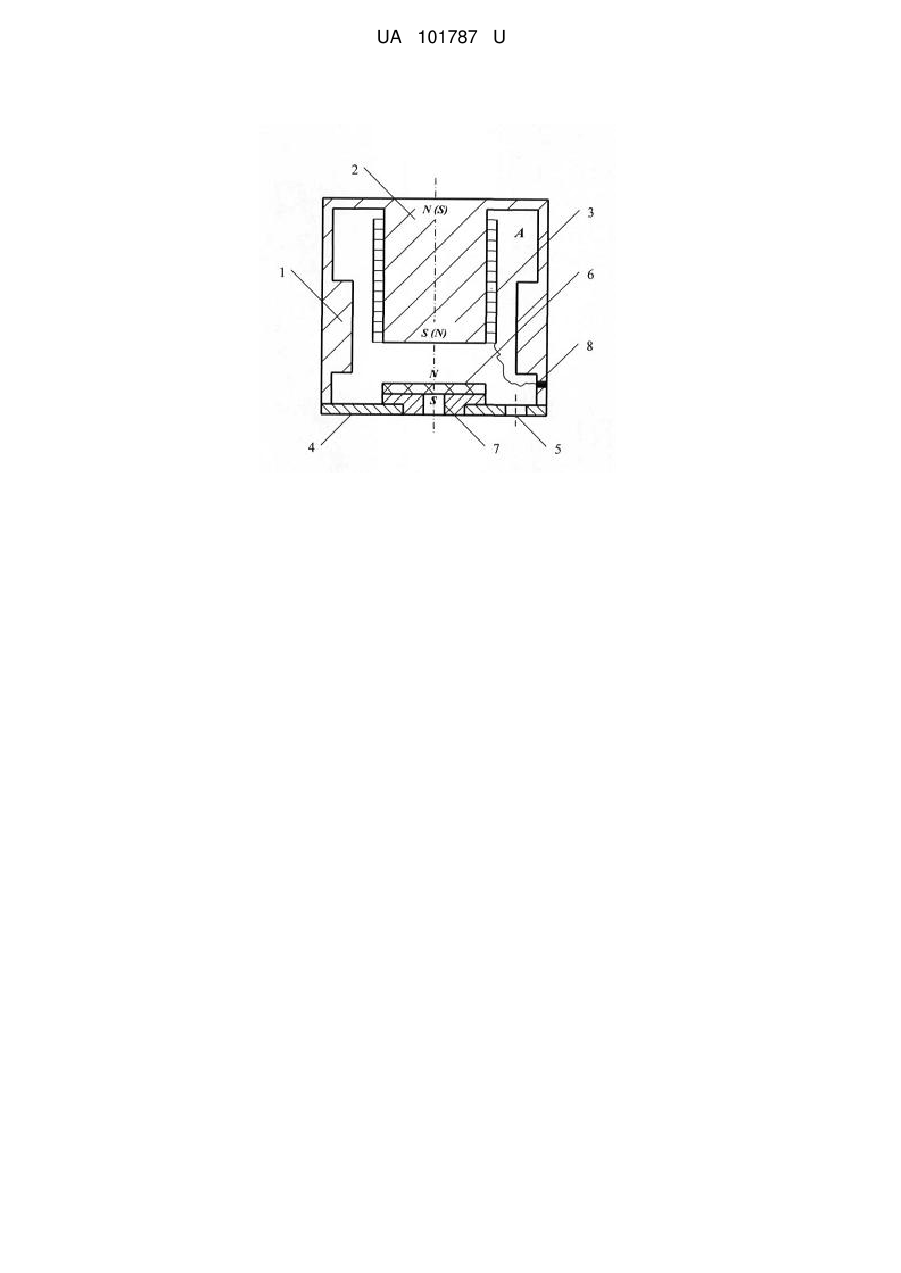

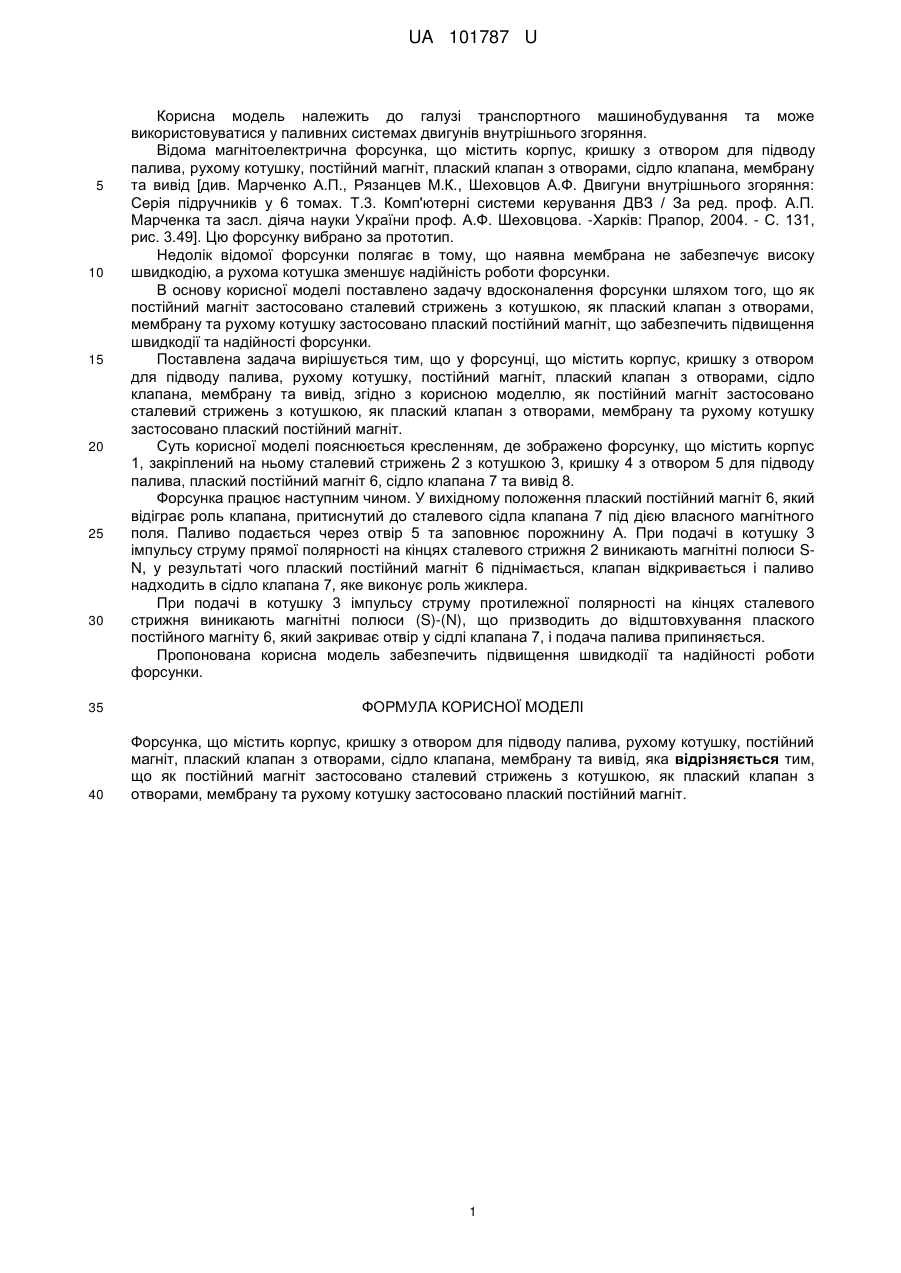

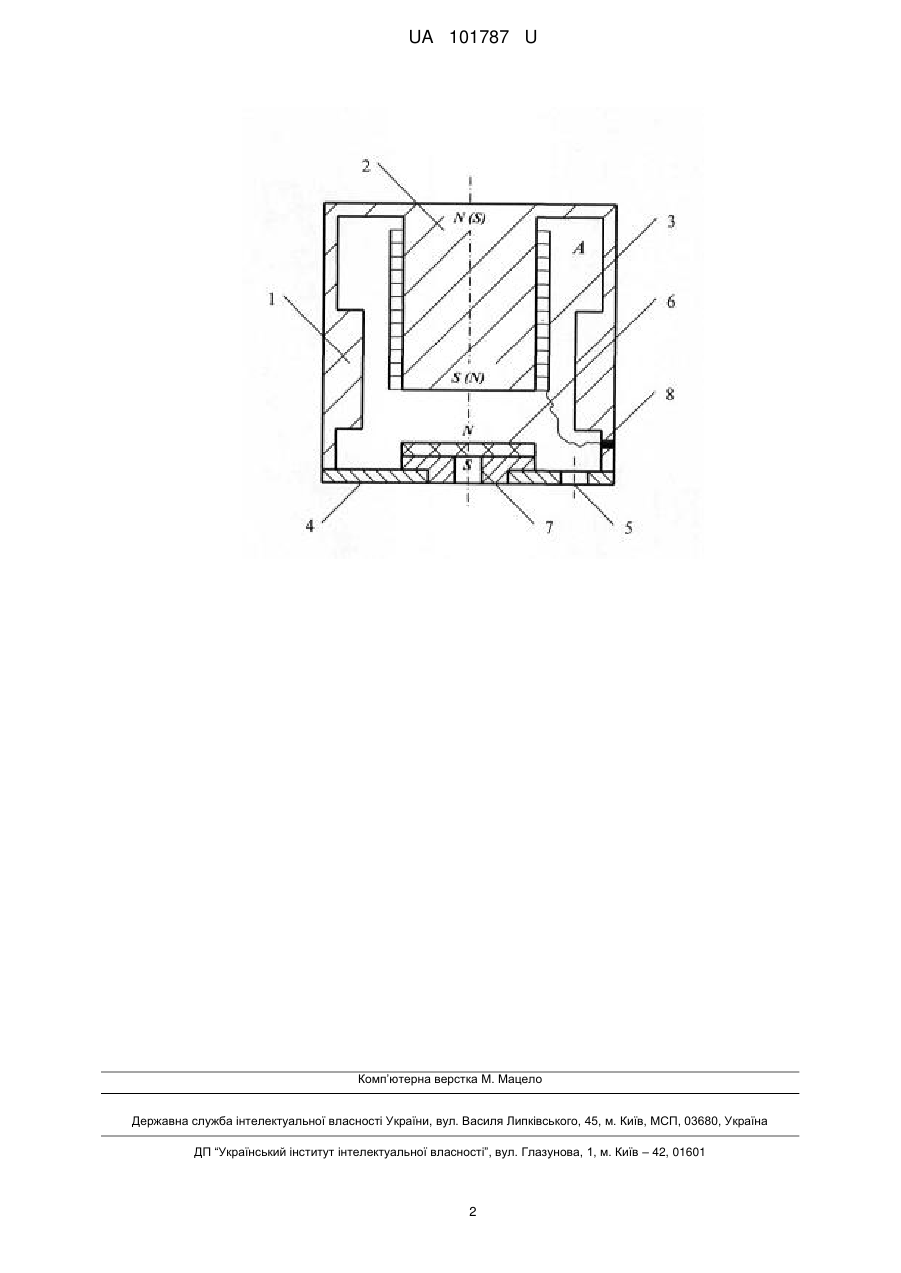

Реферат: Форсунка містить корпус, кришку з отвором для підводу палива, рухому котушку, постійний магніт, плаский клапан з отворами, сідло клапана, мембрану та вивід. Як постійний магніт застосовано сталевий стрижень з котушкою, як плаский клапан з отворами, мембрану та рухому котушку застосовано плаский постійний магніт. UA 101787 U (54) ФОРСУНКА UA 101787 U UA 101787 U 5 10 15 20 25 30 Корисна модель належить до галузі транспортного машинобудування та може використовуватися у паливних системах двигунів внутрішнього згоряння. Відома магнітоелектрична форсунка, що містить корпус, кришку з отвором для підводу палива, рухому котушку, постійний магніт, плаский клапан з отворами, сідло клапана, мембрану та вивід [див. Марченко А.П., Рязанцев М.К., Шеховцов А.Ф. Двигуни внутрішнього згоряння: Серія підручників у 6 томах. Т.3. Комп'ютерні системи керування ДВЗ / За ред. проф. А.П. Марченка та засл. діяча науки України проф. А.Ф. Шеховцова. -Харків: Прапор, 2004. - С. 131, рис. 3.49]. Цю форсунку вибрано за прототип. Недолік відомої форсунки полягає в тому, що наявна мембрана не забезпечує високу швидкодію, а рухома котушка зменшує надійність роботи форсунки. В основу корисної моделі поставлено задачу вдосконалення форсунки шляхом того, що як постійний магніт застосовано сталевий стрижень з котушкою, як плаский клапан з отворами, мембрану та рухому котушку застосовано плаский постійний магніт, що забезпечить підвищення швидкодії та надійності форсунки. Поставлена задача вирішується тим, що у форсунці, що містить корпус, кришку з отвором для підводу палива, рухому котушку, постійний магніт, плаский клапан з отворами, сідло клапана, мембрану та вивід, згідно з корисною моделлю, як постійний магніт застосовано сталевий стрижень з котушкою, як плаский клапан з отворами, мембрану та рухому котушку застосовано плаский постійний магніт. Суть корисної моделі пояснюється кресленням, де зображено форсунку, що містить корпус 1, закріплений на ньому сталевий стрижень 2 з котушкою 3, кришку 4 з отвором 5 для підводу палива, плаский постійний магніт 6, сідло клапана 7 та вивід 8. Форсунка працює наступним чином. У вихідному положення плаский постійний магніт 6, який відіграє роль клапана, притиснутий до сталевого сідла клапана 7 під дією власного магнітного поля. Паливо подається через отвір 5 та заповнює порожнину А. При подачі в котушку 3 імпульсу струму прямої полярності на кінцях сталевого стрижня 2 виникають магнітні полюси SN, у результаті чого плаский постійний магніт 6 піднімається, клапан відкривається і паливо надходить в сідло клапана 7, яке виконує роль жиклера. При подачі в котушку 3 імпульсу струму протилежної полярності на кінцях сталевого стрижня виникають магнітні полюси (S)-(N), що призводить до відштовхування плаского постійного магніту 6, який закриває отвір у сідлі клапана 7, і подача палива припиняється. Пропонована корисна модель забезпечить підвищення швидкодії та надійності роботи форсунки. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Форсунка, що містить корпус, кришку з отвором для підводу палива, рухому котушку, постійний магніт, плаский клапан з отворами, сідло клапана, мембрану та вивід, яка відрізняється тим, що як постійний магніт застосовано сталевий стрижень з котушкою, як плаский клапан з отворами, мембрану та рухому котушку застосовано плаский постійний магніт. 1 UA 101787 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
