Модуль для реалізації типових логічних формул

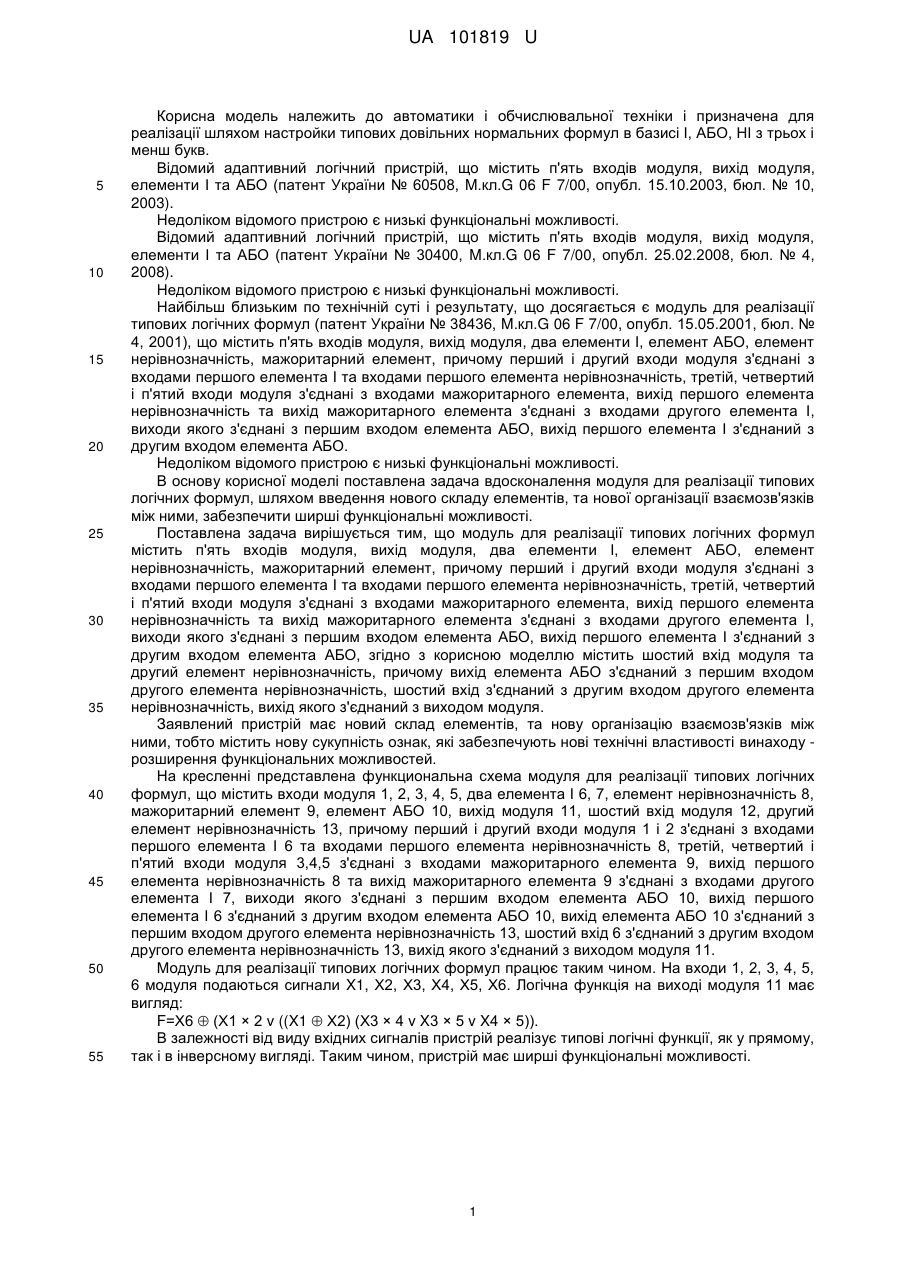

Реферат: Модуль для реалізації типових логічних формул містить п'ять входів модуля, вихід модуля, два елементи І, елемент АБО, елемент нерівнозначність, мажоритарний елемент. Перший і другий входи модуля з'єднані з входами першого елемента І та входами першого елемента нерівнозначність, третій, четвертий і п'ятий входи модуля з'єднані з входами мажоритарного елемента. Вихід першого елемента нерівнозначність та вихід мажоритарного елемента з'єднані з входами другого елемента І, виходи якого з'єднані з першим входом елемента АБО, вихід першого елемента І з'єднаний з другим входом елемента АБО. Модуль містить шостий вхід модуля та другий елемент нерівнозначність, причому вихід елемента АБО з'єднаний з першим входом другого елемента нерівнозначність, шостий вхід з'єднаний з другим входом другого елемента нерівнозначність, вихід якого з'єднаний з виходом модуля. UA 101819 U (12) UA 101819 U UA 101819 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до автоматики і обчислювальної техніки і призначена для реалізації шляхом настройки типових довільних нормальних формул в базисі І, АБО, НІ з трьох і менш букв. Відомий адаптивний логічний пристрій, що містить п'ять входів модуля, вихід модуля, елементи І та АБО (патент України № 60508, M.кл.G 06 F 7/00, опубл. 15.10.2003, бюл. № 10, 2003). Недоліком відомого пристрою є низькі функціональні можливості. Відомий адаптивний логічний пристрій, що містить п'ять входів модуля, вихід модуля, елементи І та АБО (патент України № 30400, M.кл.G 06 F 7/00, опубл. 25.02.2008, бюл. № 4, 2008). Недоліком відомого пристрою є низькі функціональні можливості. Найбільш близьким по технічній суті і результату, що досягається є модуль для реалізації типових логічних формул (патент України № 38436, M.кл.G 06 F 7/00, опубл. 15.05.2001, бюл. № 4, 2001), що містить п'ять входів модуля, вихід модуля, два елементи І, елемент АБО, елемент нерівнозначність, мажоритарний елемент, причому перший і другий входи модуля з'єднані з входами першого елемента І та входами першого елемента нерівнозначність, третій, четвертий і п'ятий входи модуля з'єднані з входами мажоритарного елемента, вихід першого елемента нерівнозначність та вихід мажоритарного елемента з'єднані з входами другого елемента І, виходи якого з'єднані з першим входом елемента АБО, вихід першого елемента І з'єднаний з другим входом елемента АБО. Недоліком відомого пристрою є низькі функціональні можливості. В основу корисної моделі поставлена задача вдосконалення модуля для реалізації типових логічних формул, шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості. Поставлена задача вирішується тим, що модуль для реалізації типових логічних формул містить п'ять входів модуля, вихід модуля, два елементи І, елемент АБО, елемент нерівнозначність, мажоритарний елемент, причому перший і другий входи модуля з'єднані з входами першого елемента І та входами першого елемента нерівнозначність, третій, четвертий і п'ятий входи модуля з'єднані з входами мажоритарного елемента, вихід першого елемента нерівнозначність та вихід мажоритарного елемента з'єднані з входами другого елемента І, виходи якого з'єднані з першим входом елемента АБО, вихід першого елемента І з'єднаний з другим входом елемента АБО, згідно з корисною моделлю містить шостий вхід модуля та другий елемент нерівнозначність, причому вихід елемента АБО з'єднаний з першим входом другого елемента нерівнозначність, шостий вхід з'єднаний з другим входом другого елемента нерівнозначність, вихід якого з'єднаний з виходом модуля. Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості винаходу розширення функціональних можливостей. На кресленні представлена функциональна схема модуля для реалізації типових логічних формул, що містить входи модуля 1, 2, 3, 4, 5, два елемента І 6, 7, елемент нерівнозначність 8, мажоритарний елемент 9, елемент АБО 10, вихід модуля 11, шостий вхід модуля 12, другий елемент нерівнозначність 13, причому перший і другий входи модуля 1 і 2 з'єднані з входами першого елемента І 6 та входами першого елемента нерівнозначність 8, третій, четвертий і п'ятий входи модуля 3,4,5 з'єднані з входами мажоритарного елемента 9, вихід першого елемента нерівнозначність 8 та вихід мажоритарного елемента 9 з'єднані з входами другого елемента І 7, виходи якого з'єднані з першим входом елемента АБО 10, вихід першого елемента І 6 з'єднаний з другим входом елемента АБО 10, вихід елемента АБО 10 з'єднаний з першим входом другого елемента нерівнозначність 13, шостий вхід 6 з'єднаний з другим входом другого елемента нерівнозначність 13, вихід якого з'єднаний з виходом модуля 11. Модуль для реалізації типових логічних формул працює таким чином. На входи 1, 2, 3, 4, 5, 6 модуля подаються сигнали X1, Х2, Х3, Х4, Х5, Х6. Логічна функція на виході модуля 11 має вигляд: F=Х6  (Х1 × 2 v ((X1  Х2) (Х3 × 4 v X3 × 5 v X4 × 5)). В залежності від виду вхідних сигналів пристрій реалізує типові логічні функції, як у прямому, так і в інверсному вигляді. Таким чином, пристрій має ширші функціональні можливості. 1 UA 101819 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Модуль для реалізації типових логічних формул, що містить п'ять входів модуля, вихід модуля, два елементи І, елемент АБО, елемент нерівнозначність, мажоритарний елемент, причому перший і другий входи модуля з'єднані з входами першого елемента І та входами першого елемента нерівнозначність, третій, четвертий і п'ятий входи модуля з'єднані з входами мажоритарного елемента, вихід першого елемента нерівнозначність та вихід мажоритарного елемента з'єднані з входами другого елемента І, виходи якого з'єднані з першим входом елемента АБО, вихід першого елемента І з'єднаний з другим входом елемента АБО, який відрізняється тим, що містить шостий вхід модуля та другий елемент нерівнозначність, причому вихід елемента АБО з'єднаний з першим входом другого елемента нерівнозначність, шостий вхід з'єднаний з другим входом другого елемента нерівнозначність, вихід якого з'єднаний з виходом модуля. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
