Багатофукціональний модуль

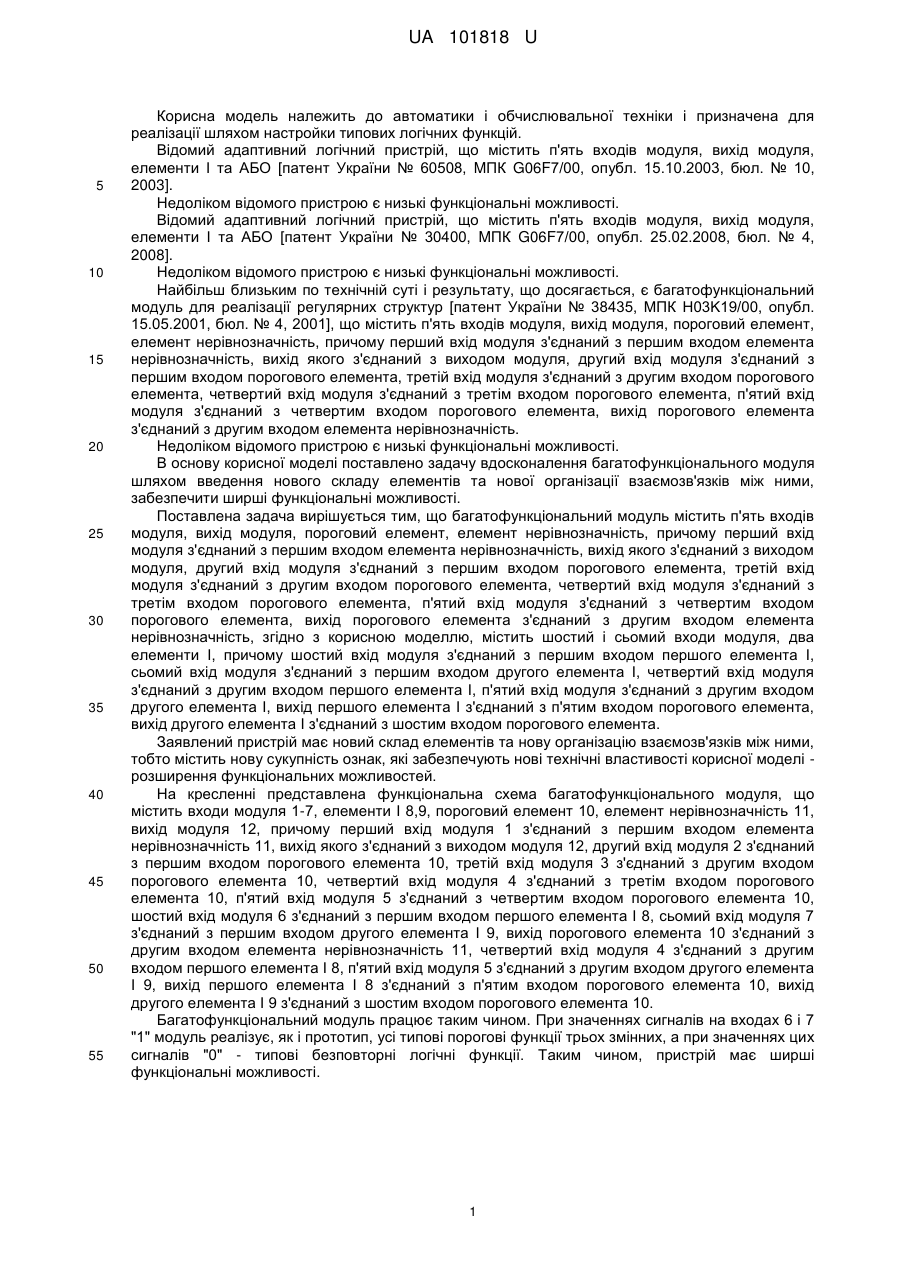

Реферат: Багатофункціональний модуль містить сім входів модуля, вихід модуля, пороговий елемент, елемент нерівнозначність, два елементи І. UA 101818 U (12) UA 101818 U UA 101818 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до автоматики і обчислювальної техніки і призначена для реалізації шляхом настройки типових логічних функцій. Відомий адаптивний логічний пристрій, що містить п'ять входів модуля, вихід модуля, елементи І та АБО [патент України № 60508, MПК G06F7/00, опубл. 15.10.2003, бюл. № 10, 2003]. Недоліком відомого пристрою є низькі функціональні можливості. Відомий адаптивний логічний пристрій, що містить п'ять входів модуля, вихід модуля, елементи І та АБО [патент України № 30400, MПК G06F7/00, опубл. 25.02.2008, бюл. № 4, 2008]. Недоліком відомого пристрою є низькі функціональні можливості. Найбільш близьким по технічній суті і результату, що досягається, є багатофункціональний модуль для реалізації регулярних структур [патент України № 38435, МПК Н03K19/00, опубл. 15.05.2001, бюл. № 4, 2001], що містить п'ять входів модуля, вихід модуля, пороговий елемент, елемент нерівнозначність, причому перший вхід модуля з'єднаний з першим входом елемента нерівнозначність, вихід якого з'єднаний з виходом модуля, другий вхід модуля з'єднаний з першим входом порогового елемента, третій вхід модуля з'єднаний з другим входом порогового елемента, четвертий вхід модуля з'єднаний з третім входом порогового елемента, п'ятий вхід модуля з'єднаний з четвертим входом порогового елемента, вихід порогового елемента з'єднаний з другим входом елемента нерівнозначність. Недоліком відомого пристрою є низькі функціональні можливості. В основу корисної моделі поставлено задачу вдосконалення багатофункціонального модуля шляхом введення нового складу елементів та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості. Поставлена задача вирішується тим, що багатофункціональний модуль містить п'ять входів модуля, вихід модуля, пороговий елемент, елемент нерівнозначність, причому перший вхід модуля з'єднаний з першим входом елемента нерівнозначність, вихід якого з'єднаний з виходом модуля, другий вхід модуля з'єднаний з першим входом порогового елемента, третій вхід модуля з'єднаний з другим входом порогового елемента, четвертий вхід модуля з'єднаний з третім входом порогового елемента, п'ятий вхід модуля з'єднаний з четвертим входом порогового елемента, вихід порогового елемента з'єднаний з другим входом елемента нерівнозначність, згідно з корисною моделлю, містить шостий і сьомий входи модуля, два елементи І, причому шостий вхід модуля з'єднаний з першим входом першого елемента І, сьомий вхід модуля з'єднаний з першим входом другого елемента І, четвертий вхід модуля з'єднаний з другим входом першого елемента І, п'ятий вхід модуля з'єднаний з другим входом другого елемента І, вихід першого елемента І з'єднаний з п'ятим входом порогового елемента, вихід другого елемента І з'єднаний з шостим входом порогового елемента. Заявлений пристрій має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі розширення функціональних можливостей. На кресленні представлена функціональна схема багатофункціонального модуля, що містить входи модуля 1-7, елементи І 8,9, пороговий елемент 10, елемент нерівнозначність 11, вихід модуля 12, причому перший вхід модуля 1 з'єднаний з першим входом елемента нерівнозначність 11, вихід якого з'єднаний з виходом модуля 12, другий вхід модуля 2 з'єднаний з першим входом порогового елемента 10, третій вхід модуля 3 з'єднаний з другим входом порогового елемента 10, четвертий вхід модуля 4 з'єднаний з третім входом порогового елемента 10, п'ятий вхід модуля 5 з'єднаний з четвертим входом порогового елемента 10, шостий вхід модуля 6 з'єднаний з першим входом першого елемента І 8, сьомий вхід модуля 7 з'єднаний з першим входом другого елемента І 9, вихід порогового елемента 10 з'єднаний з другим входом елемента нерівнозначність 11, четвертий вхід модуля 4 з'єднаний з другим входом першого елемента І 8, п'ятий вхід модуля 5 з'єднаний з другим входом другого елемента І 9, вихід першого елемента І 8 з'єднаний з п'ятим входом порогового елемента 10, вихід другого елемента І 9 з'єднаний з шостим входом порогового елемента 10. Багатофункціональний модуль працює таким чином. При значеннях сигналів на входах 6 і 7 "1" модуль реалізує, як і прототип, усі типові порогові функції трьох змінних, а при значеннях цих сигналів "0" - типові безповторні логічні функції. Таким чином, пристрій має ширші функціональні можливості. 1 UA 101818 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Багатофункціональний модуль, що містить п'ять входів модуля, вихід модуля, пороговий елемент, елемент нерівнозначність, причому перший вхід модуля з'єднаний з першим входом елемента нерівнозначність, вихід якого з'єднаний з виходом модуля, другий вхід модуля з'єднаний з першим входом порогового елемента, третій вхід модуля з'єднаний з другим входом порогового елемента, четвертий вхід модуля з'єднаний з третім входом порогового елемента, п'ятий вхід модуля з'єднаний з четвертим входом порогового елемента, вихід порогового елемента з'єднаний з другим входом елемента нерівнозначність, який відрізняється тим, що містить шостий і сьомий входи модуля, два елементи І, причому шостий вхід модуля з'єднаний з першим входом першого елемента І, сьомий вхід модуля з'єднаний з першим входом другого елемента І, четвертий вхід модуля з'єднаний з другим входом першого елемента І, п'ятий вхід модуля з'єднаний з другим входом другого елемента І, вихід першого елемента І з'єднаний з п'ятим входом порогового елемента, вихід другого елемента І з'єднаний з шостим входом порогового елемента. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
