Мембранний апарат

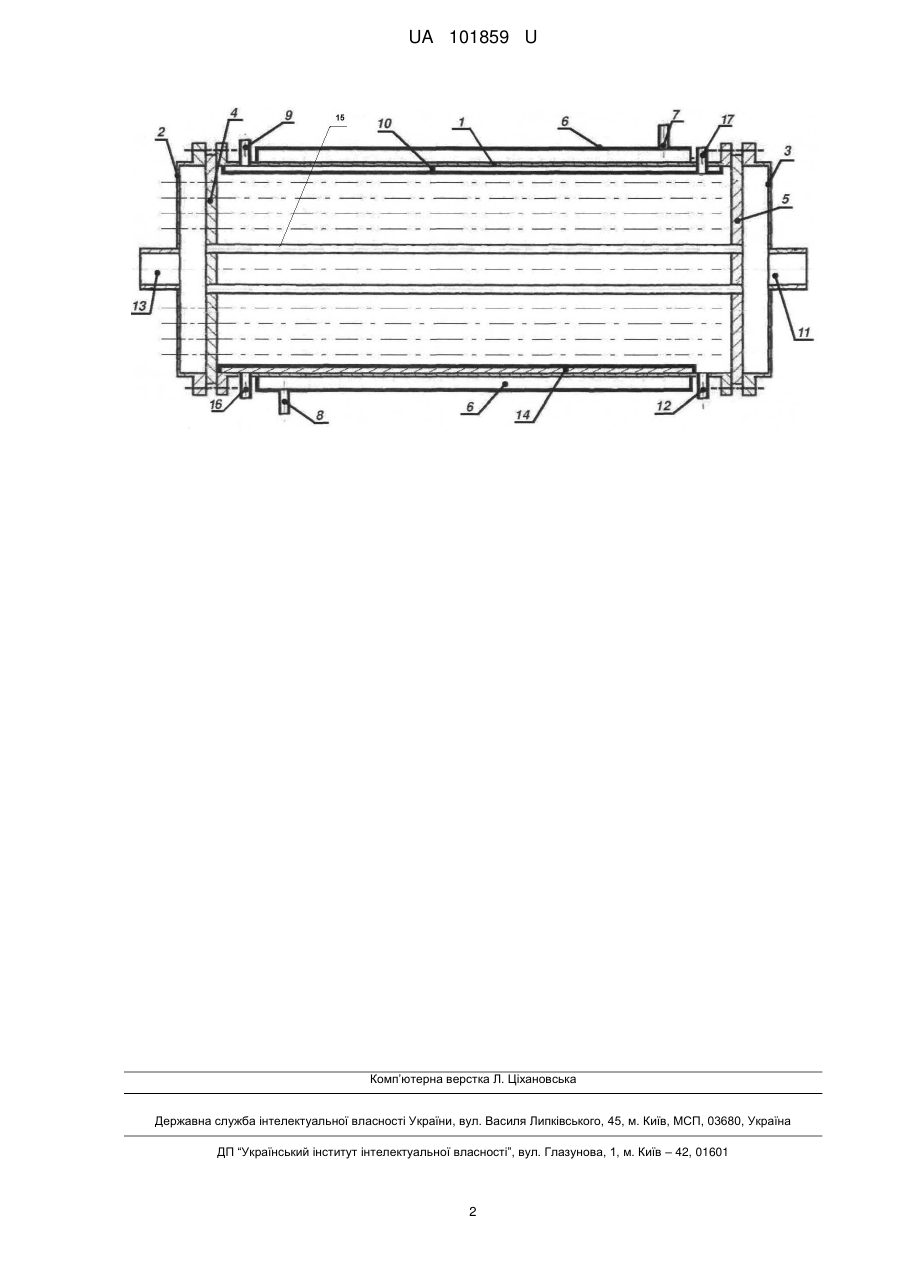

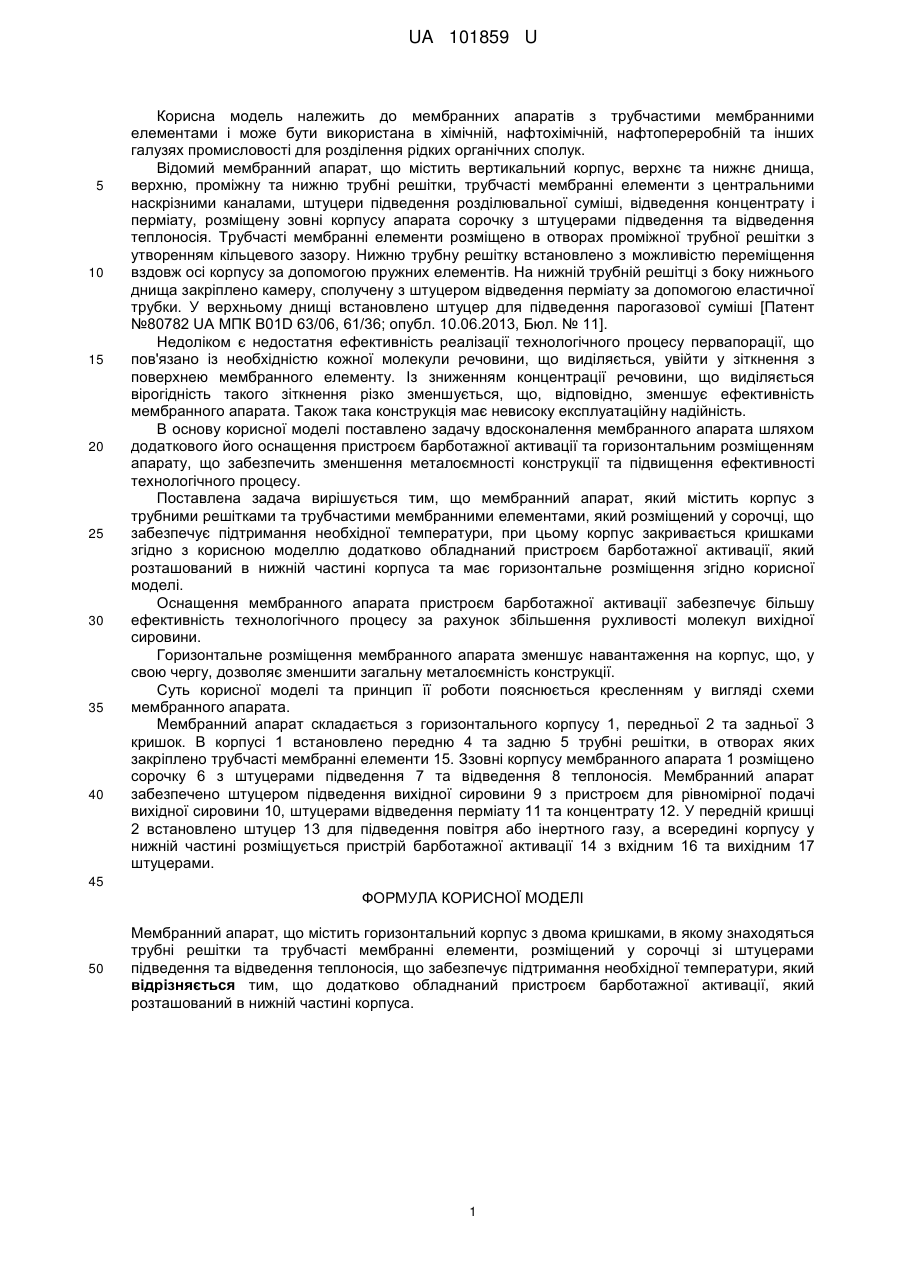

Реферат: UA 101859 U UA 101859 U 5 10 15 20 25 30 35 40 Корисна модель належить до мембранних апаратів з трубчастими мембранними елементами і може бути використана в хімічній, нафтохімічній, нафтопереробній та інших галузях промисловості для розділення рідких органічних сполук. Відомий мембранний апарат, що містить вертикальний корпус, верхнє та нижнє днища, верхню, проміжну та нижню трубні решітки, трубчасті мембранні елементи з центральними наскрізними каналами, штуцери підведення розділювальної суміші, відведення концентрату і перміату, розміщену зовні корпусу апарата сорочку з штуцерами підведення та відведення теплоносія. Трубчасті мембранні елементи розміщено в отворах проміжної трубної решітки з утворенням кільцевого зазору. Нижню трубну решітку встановлено з можливістю переміщення вздовж осі корпусу за допомогою пружних елементів. На нижній трубній решітці з боку нижнього днища закріплено камеру, сполучену з штуцером відведення перміату за допомогою еластичної трубки. У верхньому днищі встановлено штуцер для підведення парогазової суміші [Патент №80782 UA МПК B01D 63/06, 61/36; опубл. 10.06.2013, Бюл. № 11]. Недоліком є недостатня ефективність реалізації технологічного процесу первапорації, що пов'язано із необхідністю кожної молекули речовини, що виділяється, увійти у зіткнення з поверхнею мембранного елементу. Із зниженням концентрації речовини, що виділяється вірогідність такого зіткнення різко зменшується, що, відповідно, зменшує ефективність мембранного апарата. Також така конструкція має невисоку експлуатаційну надійність. В основу корисної моделі поставлено задачу вдосконалення мембранного апарата шляхом додаткового його оснащення пристроєм барботажної активації та горизонтальним розміщенням апарату, що забезпечить зменшення металоємності конструкції та підвищення ефективності технологічного процесу. Поставлена задача вирішується тим, що мембранний апарат, який містить корпус з трубними решітками та трубчастими мембранними елементами, який розміщений у сорочці, що забезпечує підтримання необхідної температури, при цьому корпус закривається кришками згідно з корисною моделлю додатково обладнаний пристроєм барботажної активації, який розташований в нижній частині корпуса та має горизонтальне розміщення згідно корисної моделі. Оснащення мембранного апарата пристроєм барботажної активації забезпечує більшу ефективність технологічного процесу за рахунок збільшення рухливості молекул вихідної сировини. Горизонтальне розміщення мембранного апарата зменшує навантаження на корпус, що, у свою чергу, дозволяє зменшити загальну металоємність конструкції. Суть корисної моделі та принцип її роботи пояснюється кресленням у вигляді схеми мембранного апарата. Мембранний апарат складається з горизонтального корпусу 1, передньої 2 та задньої 3 кришок. В корпусі 1 встановлено передню 4 та задню 5 трубні решітки, в отворах яких закріплено трубчасті мембранні елементи 15. Ззовні корпусу мембранного апарата 1 розміщено сорочку 6 з штуцерами підведення 7 та відведення 8 теплоносія. Мембранний апарат забезпечено штуцером підведення вихідної сировини 9 з пристроєм для рівномірної подачі вихідної сировини 10, штуцерами відведення перміату 11 та концентрату 12. У передній кришці 2 встановлено штуцер 13 для підведення повітря або інертного газу, а всередині корпусу у нижній частині розміщується пристрій барботажної активації 14 з вхідним 16 та вихідним 17 штуцерами. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Мембранний апарат, що містить горизонтальний корпус з двома кришками, в якому знаходяться трубні решітки та трубчасті мембранні елементи, розміщений у сорочці зі штуцерами підведення та відведення теплоносія, що забезпечує підтримання необхідної температури, який відрізняється тим, що додатково обладнаний пристроєм барботажної активації, який розташований в нижній частині корпуса. 1 UA 101859 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
