Забірно-розподільний пристрій “влюдам”

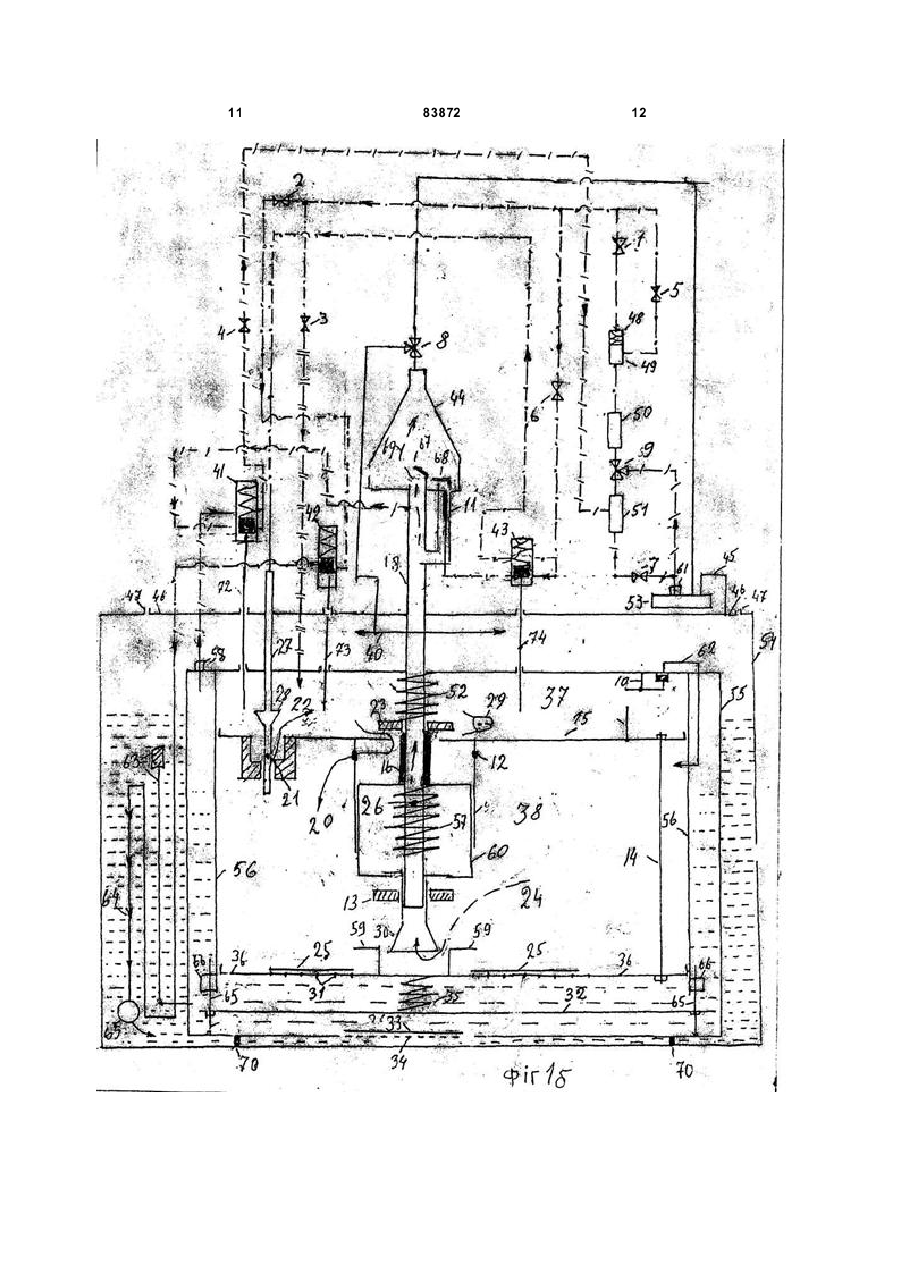

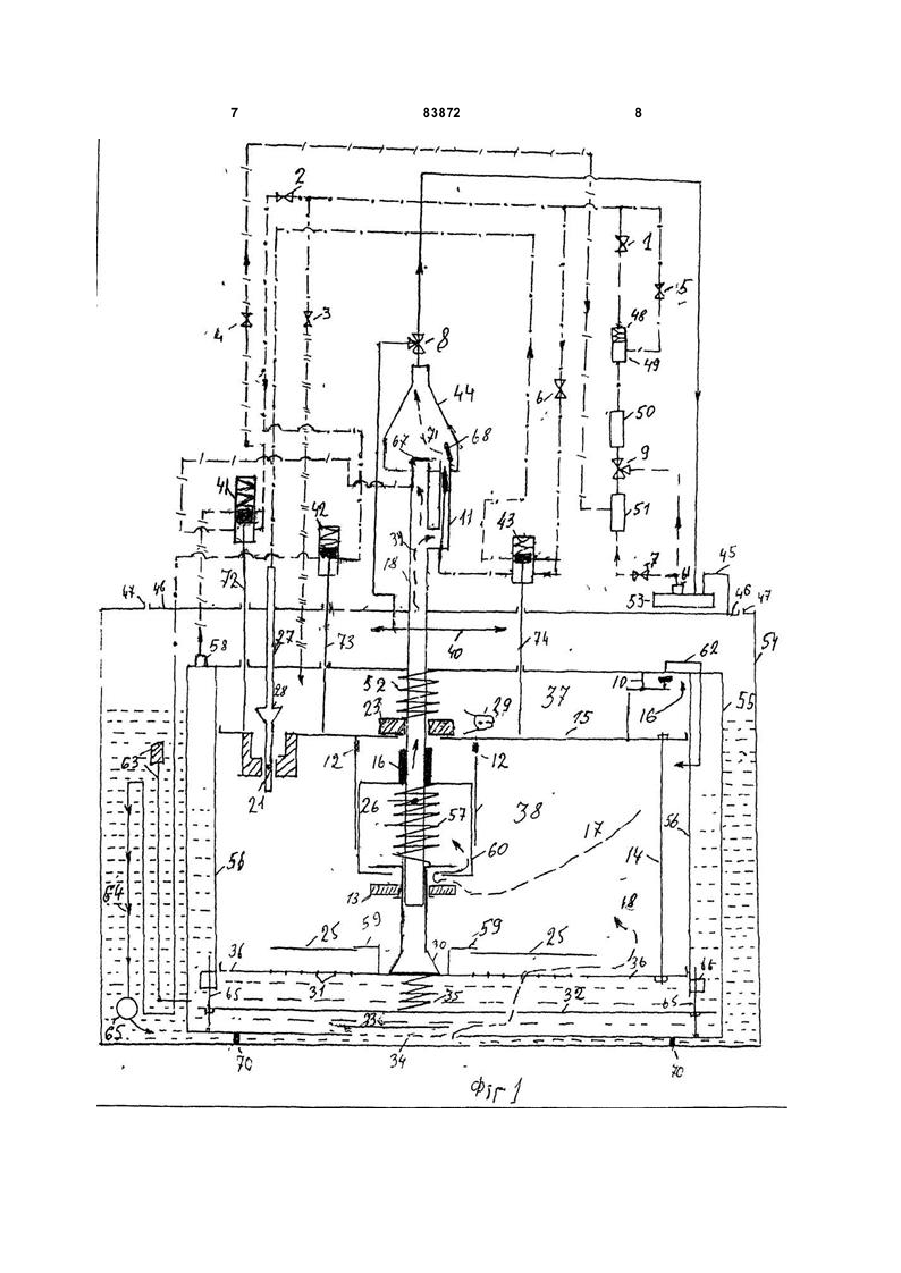

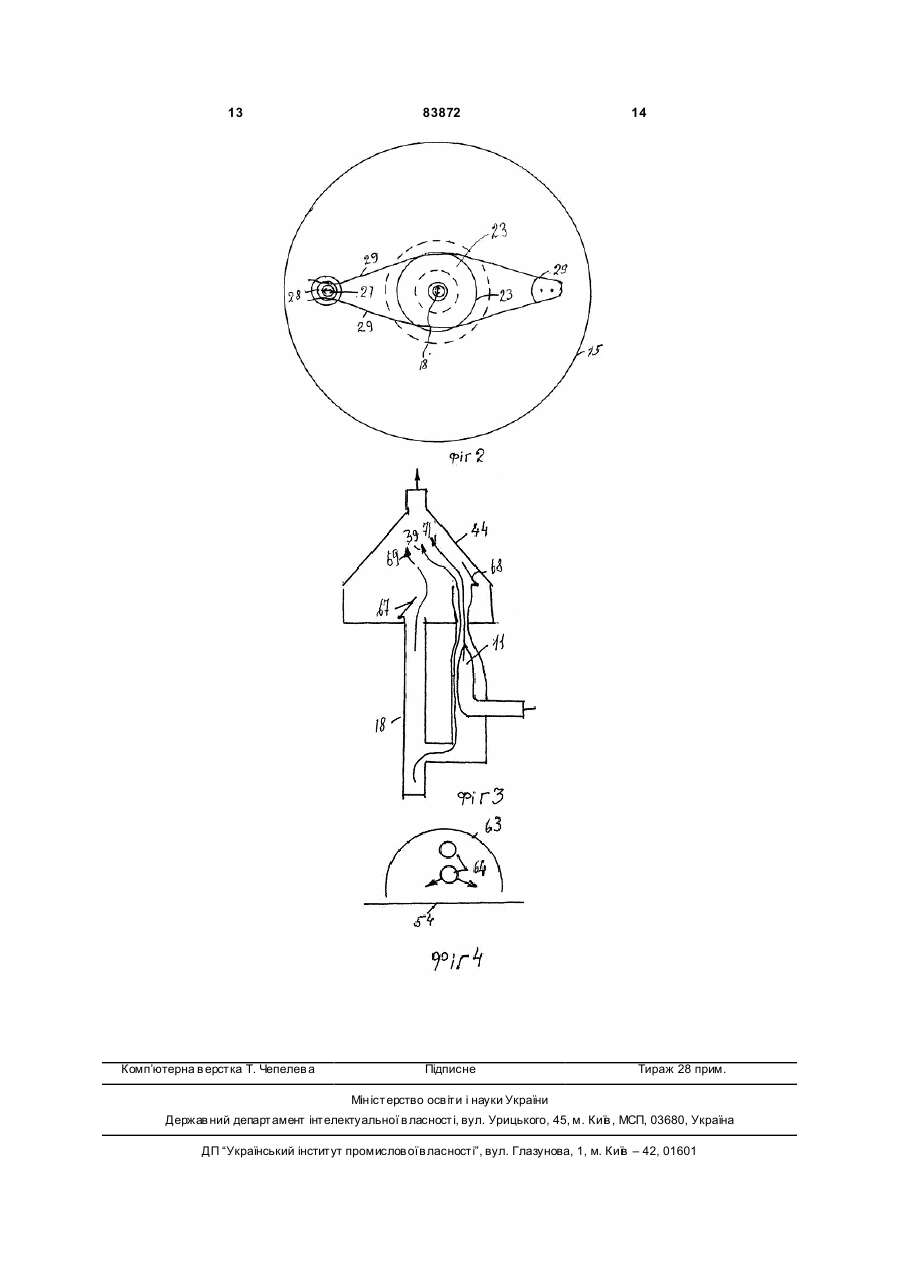

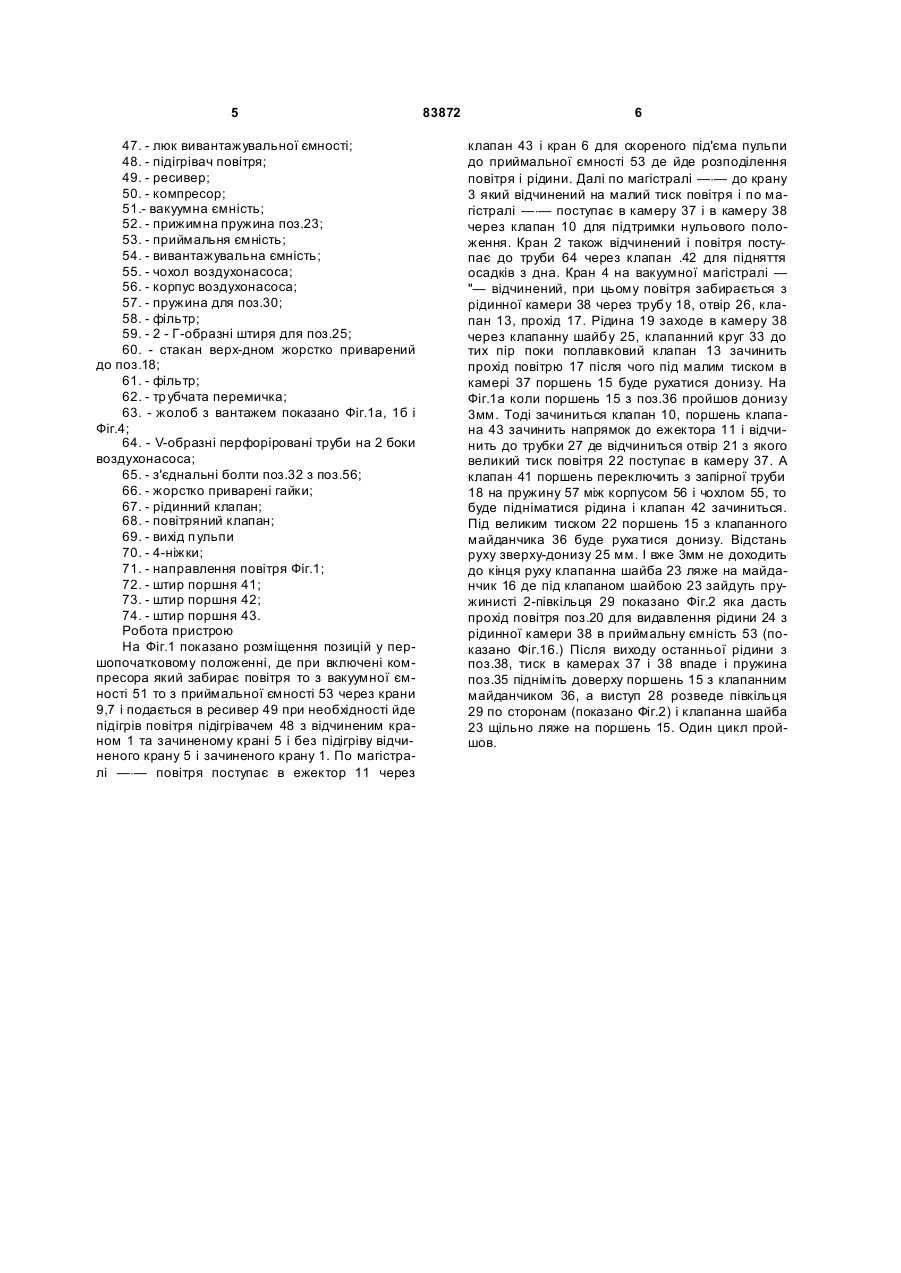

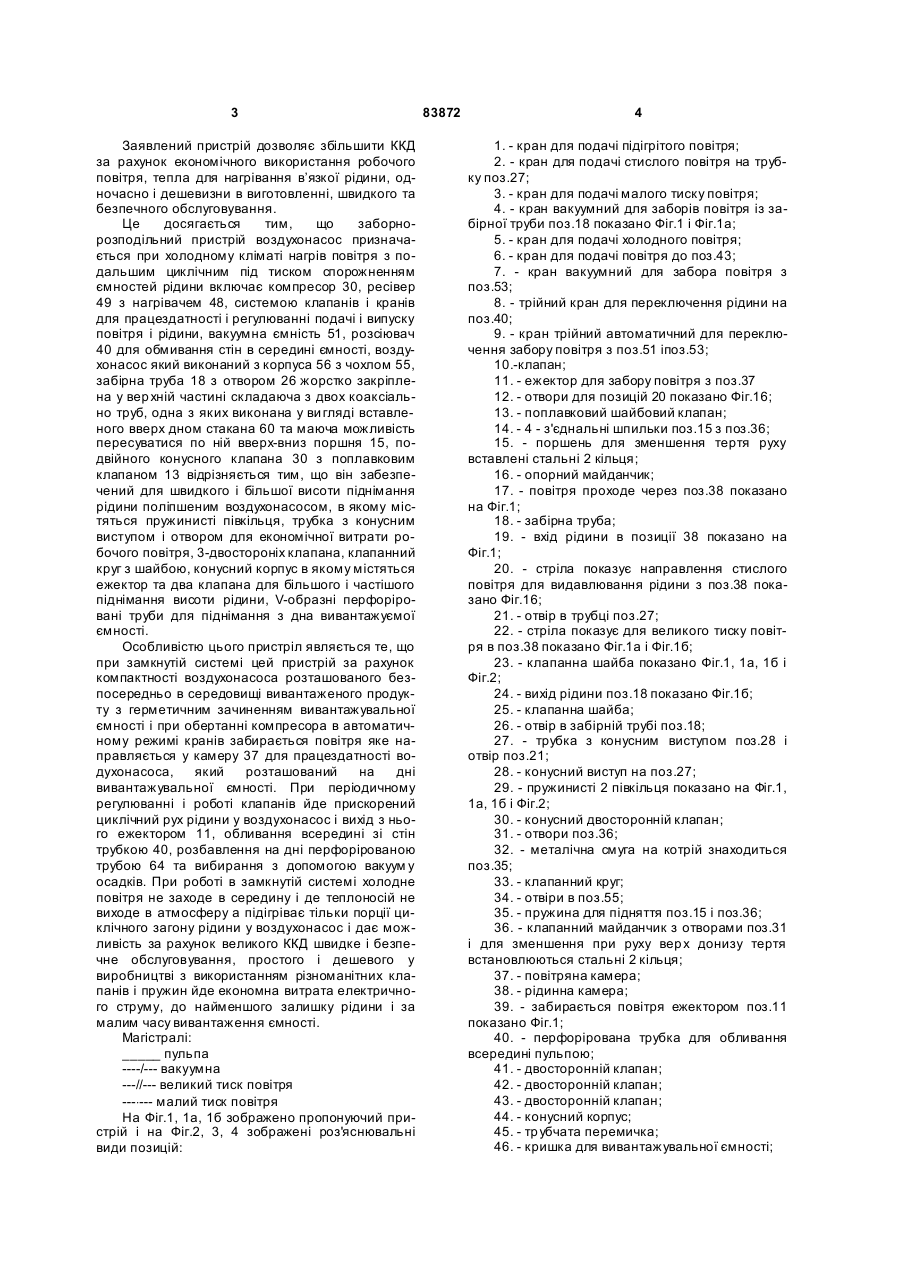

Забірно-розподільний пристрій, який має компресор, ресивер з нагрівачем, систему клапанів і кранів, вакуумну ємність, розсіювач для обмивання стін, повітронасос, забірну тр убу з отвором, яка жорстко закріплена в верхній частині корпуса повітронасоса і складена з двох коаксіально встановлених труб, одна з яких виконана в вигляді встановленого вверх дном стакана та дає можливість пересуватися по ній вверх-вниз поршню, подвійного конусного клапана з поплавковим клапаном, який відрізняється тим, що повітронасос додатково має шайбовий клапан, пружинясті півкільця і трубку з конусним виступом і отвором, при цьому пристрій додатково оснащено перфорованими V-подібними трубами для піднімання осадів, три двосторонніх клапани, які зв'язані із поршнем, конусний корпус, в якому містяться ежектор та клапани для піднімання рідини. Використання для вивантаження з ж/д цистерн, танкерів і любих інши х ємностей в’язких чи токсичних рідин. Суть пристрою: оберт компресора створює замкнуту циркуляцію по магістралям під тиском повітряного теплоносія і вакууму в системі і через ежектор, поплавковий клапан, перфоровані Vобразні труби, розсіювача, системою клапанів і пружини дає можливість працездатності воздухонасоса, який знаходиться на дні вивантажувальної ємності і продукт піднятий циклічно через верхній люк на відповідну висоту зливається в приймальну ємність, де проходе розподіл пульпи на повітря і рідину. Пристрій відноситься до вивантаження ж/д цистерн, танкерів і будь-яких інших ємностей з в’язкими, токсичними, і вибухонебезпечними рідинами в будь-який час року. Відомо пристрій [по патенту UA №44750 2002]. Пристрій для нагрівання і вивантаження в’язкої рідини із ємності має компресор, ресивер з нагрівачем системою клапанів і пружин для регулювання подачі і випуску повітря і рідини, розсіювач для обмивання стін усередині ємності, спеціально зроблена кришка, вакуумна ємність. Недоліком відомої конструкції вибраного пристрою для нагрівання і вивантаження в’язкої рідини із ємності в якості прототипу являється те, що він вимагає більших витрат теплоносія і робочого тиску повітря ел. енергії, часу на вивантаження і на виробництво. (19) UA (11) 83872 (13) C2 (21) a200605208 (22) 12.05.2006 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) МУСІЙЧУК ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA (73) МУСІЙЧУК ВОЛОДИМИР ВОЛОДИМИРОВИЧ, UA (56) D,Y UA, 44750, 7 B65G 88/74, B65G 69/20, 26.02.1999, Бюл.№1/1999 A SU, 1676979, 5 B65G 69/20, 15.09.1991, Бюл.№34 A SU, 1638077, 5 B65D 88/74, 30.03.1991, Бюл.№12 A SU, 1276603, 4 B65G 69/20, 15.12.1986, Бюл.№46 A RU, 2260552, 7 B65G 69/20, B65D 88/74, 20.09.2005 A RU, 2110464, 6 B65G 69/20, B65D 88/74, 10.05.1998 Y RU, 2103212, 6 B65D 88/74, 27.01.1998 A RU, 2048392, 6 B65D 88/74, 20.11.1995 A UA, 2104U, 7 B65D 88/74, 15.03.2002, Бюл,№10/2003 A JP, 9249289, 6 B65D 88/74, 22.09.1997 A GB, 1386314, 2 F28D 1/04, 05.03.1975 3 Заявлений пристрій дозволяє збільшити ККД за рахунок економічного використання робочого повітря, тепла для нагрівання в’язкої рідини, одночасно і дешевизни в виготовленні, швидкого та безпечного обслуговування. Це досягається тим, що заборнорозподільний пристрій воздухонасос призначається при холодному кліматі нагрів повітря з подальшим циклічним під тиском спорожненням ємностей рідини включає компресор 30, ресівер 49 з нагрівачем 48, системою клапанів і кранів для працездатності і регулюванні подачі і випуску повітря і рідини, вакуумна ємність 51, розсіювач 40 для обмивання стін в середині ємності, воздухонасос який виконаний з корпуса 56 з чохлом 55, забірна труба 18 з отвором 26 жорстко закріплена у вер хній частині складаюча з двох коаксіально труб, одна з яких виконана у ви гляді вставленого вверх дном стакана 60 та маюча можливість пересуватися по ній вверх-вниз поршня 15, подвійного конусного клапана 30 з поплавковим клапаном 13 відрізняється тим, що він забезпечений для швидкого і більшої висоти піднімання рідини поліпшеним воздухонасосом, в якому містяться пружинисті півкільця, трубка з конусним виступом і отвором для економічної витрати робочого повітря, 3-двостороніх клапана, клапанний круг з шайбою, конусний корпус в якому містяться ежектор та два клапана для більшого і частішого піднімання висоти рідини, V-образні перфоріровані труби для піднімання з дна вивантажуємої ємності. Особливістю цього пристріл являється те, що при замкнутій системі цей пристрій за рахунок компактності воздухонасоса розташованого безпосередньо в середовищі вивантаженого продукту з герметичним зачиненням вивантажувальної ємності і при обертанні компресора в автоматичному режимі кранів забирається повітря яке направляється у камеру 37 для працездатності водухонасоса, який розташований на дні вивантажувальної ємності. При періодичному регулюванні і роботі клапанів йде прискорений циклічний рух рідини у воздухонасос і вихід з нього ежектором 11, обливання всередині зі стін трубкою 40, розбавлення на дні перфорірованою трубою 64 та вибирання з допомогою вакуум у осадків. При роботі в замкнутій системі холодне повітря не заходе в середину і де теплоносій не виходе в атмосферу а підігріває тільки порції циклічного загону рідини у воздухонасос і дає можливість за рахунок великого ККД швидке і безпечне обслуговування, простого і дешевого у виробництві з використанням різноманітних клапанів і пружин йде економна витрата електричного струму, до найменшого залишку рідини і за малим часу вивантаження ємності. Магістралі: _____ пульпа ----/--- вакуумна ---//--- великий тиск повітря ---×--- малий тиск повітря На Фіг.1, 1а, 1б зображено пропонуючий пристрій і на Фіг.2, 3, 4 зображені роз'яснювальні види позицій: 83872 4 1. - кран для подачі підігрітого повітря; 2. - кран для подачі стислого повітря на трубку поз.27; 3. - кран для подачі малого тиску повітря; 4. - кран вакуумний для заборів повітря із забірної труби поз.18 показано Фіг.1 і Фіг.1a; 5. - кран для подачі холодного повітря; 6. - кран для подачі повітря до поз.43; 7. - кран вакуумний для забора повітря з поз.53; 8. - трійний кран для переключення рідини на поз.40; 9. - кран трійний автоматичний для переключення забору повітря з поз.51 іпоз.53; 10.-клапан; 11. - ежектор для забору повітря з поз.37 12. - отвори для позицій 20 показано Фіг.16; 13. - поплавковий шайбовий клапан; 14. - 4 - з'єднальні шпильки поз.15 з поз.36; 15. - поршень для зменшення тертя руху вставлені стальні 2 кільця; 16. - опорний майданчик; 17. - повітря проходе через поз.38 показано на Фіг.1; 18. - забірна труба; 19. - вхід рідини в позиції 38 показано на Фіг.1; 20. - стріла показує направлення стислого повітря для видавлювання рідини з поз.38 показано Фіг.16; 21. - отвір в трубці поз.27; 22. - стріла показує для великого тиску повітря в поз.38 показано Фіг.1a і Фіг.1б; 23. - клапанна шайба показано Фіг.1, 1a, 1б і Фіг.2; 24. - вихід рідини поз.18 показано Фіг.1б; 25. - клапанна шайба; 26. - отвір в забірній трубі поз.18; 27. - трубка з конусним виступом поз.28 і отвір поз.21; 28. - конусний виступ на поз.27; 29. - пружинисті 2 півкільця показано на Фіг.1, 1a, 1б і Фіг.2; 30. - конусний двосторонній клапан; 31. - отвори поз.36; 32. - металічна смуга на котрій знаходиться поз.35; 33. - клапанний круг; 34. - отвіри в поз.55; 35. - пружина для підняття поз.15 і поз.36; 36. - клапанний майданчик з отворами поз.31 і для зменшення при руху вер х донизу тертя встановлюються стальні 2 кільця; 37. - повітряна камера; 38. - рідинна камера; 39. - забирається повітря ежектором поз.11 показано Фіг.1; 40. - перфорірована трубка для обливання всередині пульпою; 41. - двосторонній клапан; 42. - двосторонній клапан; 43. - двосторонній клапан; 44. - конусний корпус; 45. - тр убчата перемичка; 46. - кришка для вивантажувальної ємності; 5 47. - люк вивантажувальної ємності; 48. - підігрівач повітря; 49. - ресивер; 50. - компресор; 51.- вакуумна ємність; 52. - прижимна пружина поз.23; 53. - приймальня ємність; 54. - вивантажувальна ємність; 55. - чохол воздухонасоса; 56. - корпус воздухонасоса; 57. - пружина для поз.30; 58. - фільтр; 59. - 2 - Г-образні штиря для поз.25; 60. - стакан верх-дном жорстко приварений до поз.18; 61. - фільтр; 62. - тр убчата перемичка; 63. - жолоб з вантажем показано Фіг.1a, 1б і Фіг.4; 64. - V-образні перфоріровані труби на 2 боки воздухонасоса; 65. - з'єднальні болти поз.32 з поз.56; 66. - жорстко приварені гайки; 67. - рідинний клапан; 68. - повітряний клапан; 69. - вихід п ульпи 70. - 4-ніжки; 71. - направлення повітря Фіг.1; 72. - штир поршня 41; 73. - штир поршня 42; 74. - штир поршня 43. Робота пристрою На Фіг.1 показано розміщення позицій у першопочатковому положенні, де при включені компресора який забирає повітря то з вакуумної ємності 51 то з приймальної ємності 53 через крани 9,7 і подається в ресивер 49 при необхідності йде підігрів повітря підігрівачем 48 з відчиненим краном 1 та зачиненому крані 5 і без підігріву відчиненого крану 5 і зачиненого крану 1. По магістралі —×— повітря поступає в ежектор 11 через 83872 6 клапан 43 і кран 6 для скореного під'єма пульпи до приймальної ємності 53 де йде розподілення повітря і рідини. Далі по магістралі —×— до крану 3 який відчинений на малий тиск повітря і по магістралі —×— поступає в камеру 37 і в камеру 38 через клапан 10 для підтримки нульового положення. Кран 2 також відчинений і повітря поступає до труби 64 через клапан .42 для підняття осадків з дна. Кран 4 на вакуумної магістралі — "— відчинений, при цьому повітря забирається з рідинної камери 38 через трубу 18, отвір 26, клапан 13, прохід 17. Рідина 19 заходе в камеру 38 через клапанну шайбу 25, клапанний круг 33 дотих пір поки поплавковий клапан 13 зачинить прохід повітрю 17 після чого під малим тиском в камері 37 поршень 15 буде рухатися донизу. На Фіг.1a коли поршень 15 з поз.36 пройшов донизу 3мм. Тоді зачиниться клапан 10, поршень клапана 43 зачинить напрямок до ежектора 11 і відчинить до трубки 27 де відчиниться отвір 21 з якого великий тиск повітря 22 поступає в камеру 37. А клапан 41 поршень переключить з запірної труби 18 на пружину 57 між корпусом 56 і чохлом 55, то буде підніматися рідина і клапан 42 зачиниться. Під великим тиском 22 поршень 15 з клапанного майданчика 36 буде руха тися донизу. Відстань руху зверху-донизу 25 мм. І вже 3мм не доходить до кінця руху клапанна шайба 23 ляже на майданчик 16 де під клапаном шайбою 23 зайдуть пружинисті 2-півкільця 29 показано Фіг.2 яка дасть прохід повітря поз.20 для видавлення рідини 24 з рідинної камери 38 в приймальну ємність 53 (показано Фіг.16.) Після виходу останньої рідини з поз.38, тиск в камерах 37 і 38 впаде і пружина поз.35 підніміть доверху поршень 15 з клапанним майданчиком 36, а виступ 28 розведе півкільця 29 по сторонам (показано Фіг.2) і клапанна шайба 23 щільно ляже на поршень 15. Один цикл пройшов. 7 83872 8 9 83872 10 11 83872 12 13 Комп’ютерна в ерстка Т. Чепелев а 83872 Підписне 14 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
