Поворотний пневмоциліндр

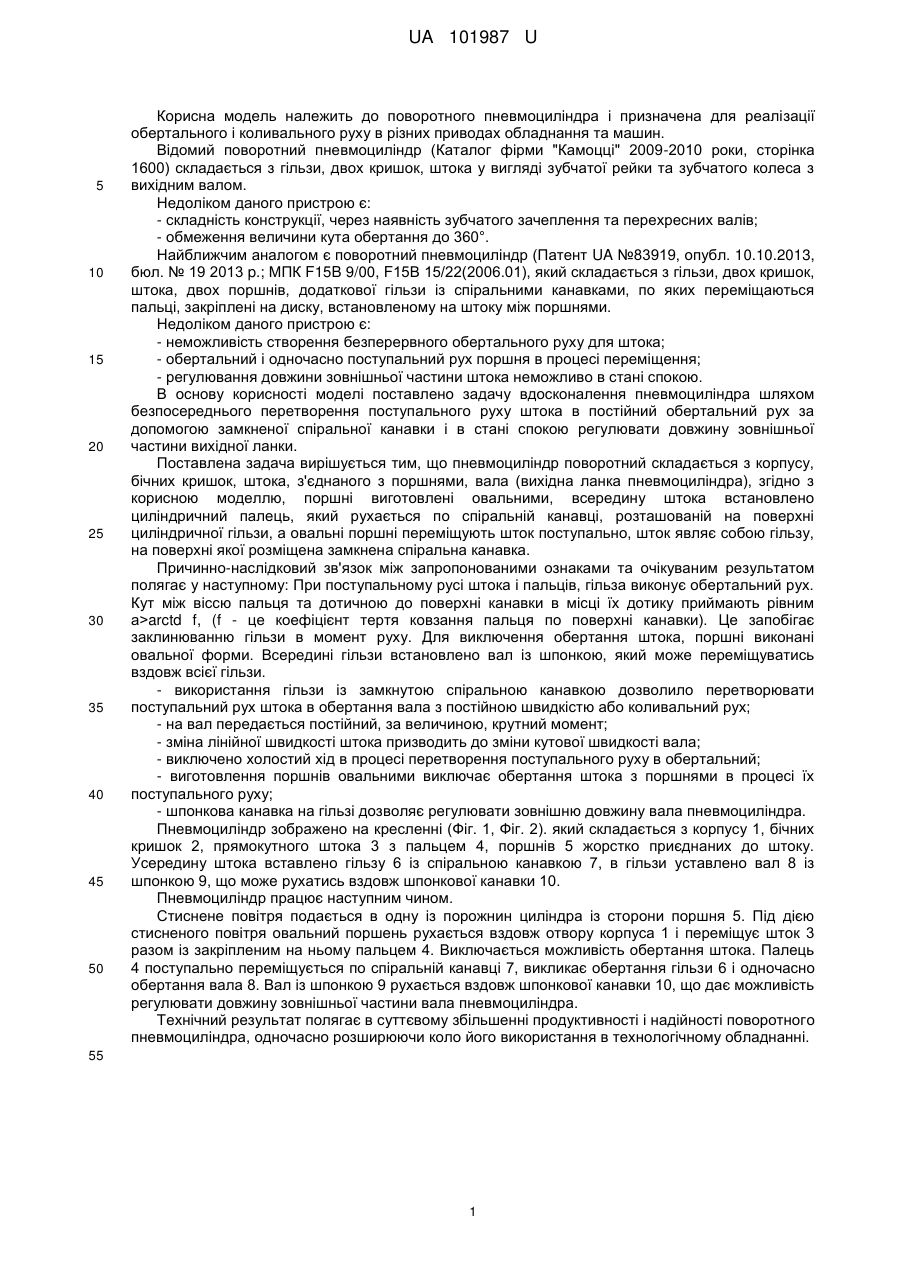

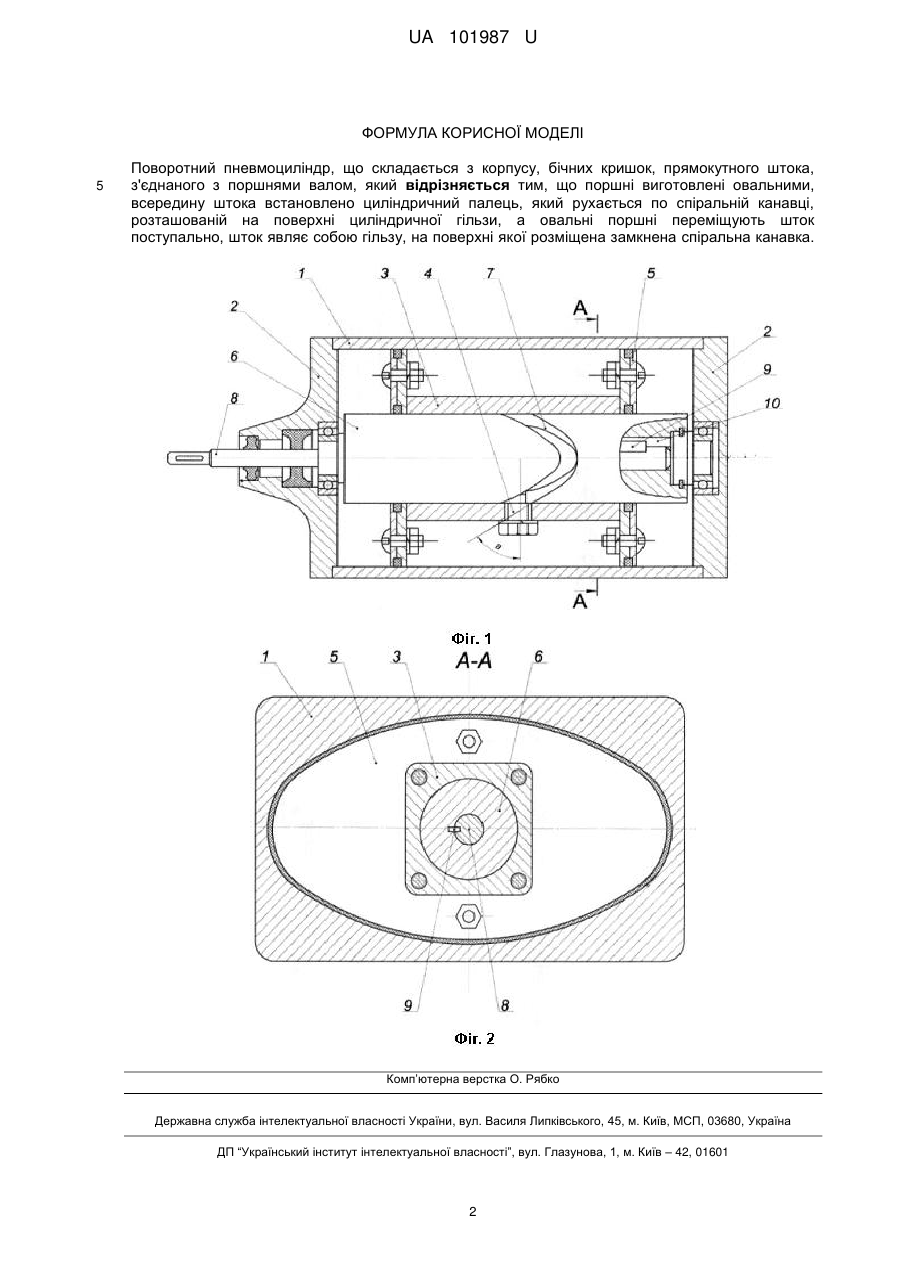

Реферат: Поворотний пневмоциліндр складається з корпусу, бічних кришок, прямокутного штока з'єднаного з поршнями валом. Поршні виготовлені овальними, всередину штока встановлено циліндричний палець, який рухається по спіральній канавці, розташованій на поверхні циліндричної гільзи. Овальні поршні переміщують шток поступально. Шток являє собою гільзу, на поверхні якої розміщена замкнена спіральна канавка. UA 101987 U (54) ПОВОРОТНИЙ ПНЕВМОЦИЛІНДР UA 101987 U UA 101987 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до поворотного пневмоциліндра і призначена для реалізації обертального і коливального руху в різних приводах обладнання та машин. Відомий поворотний пневмоциліндр (Каталог фірми "Камоцці" 2009-2010 роки, сторінка 1600) складається з гільзи, двох кришок, штока у вигляді зубчатої рейки та зубчатого колеса з вихідним валом. Недоліком даного пристрою є: - складність конструкції, через наявність зубчатого зачеплення та перехресних валів; - обмеження величини кута обертання до 360°. Найближчим аналогом є поворотний пневмоциліндр (Патент UA №83919, опубл. 10.10.2013, бюл. № 19 2013 p.; МПК F15B 9/00, F15В 15/22(2006.01), який складається з гільзи, двох кришок, штока, двох поршнів, додаткової гільзи із спіральними канавками, по яких переміщаються пальці, закріплені на диску, встановленому на штоку між поршнями. Недоліком даного пристрою є: - неможливість створення безперервного обертального руху для штока; - обертальний і одночасно поступальний рух поршня в процесі переміщення; - регулювання довжини зовнішньої частини штока неможливо в стані спокою. В основу корисності моделі поставлено задачу вдосконалення пневмоциліндра шляхом безпосереднього перетворення поступального руху штока в постійний обертальний рух за допомогою замкненої спіральної канавки і в стані спокою регулювати довжину зовнішньої частини вихідної ланки. Поставлена задача вирішується тим, що пневмоциліндр поворотний складається з корпусу, бічних кришок, штока, з'єднаного з поршнями, вала (вихідна ланка пневмоциліндра), згідно з корисною моделлю, поршні виготовлені овальними, всередину штока встановлено циліндричний палець, який рухається по спіральній канавці, розташованій на поверхні циліндричної гільзи, а овальні поршні переміщують шток поступально, шток являє собою гільзу, на поверхні якої розміщена замкнена спіральна канавка. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає у наступному: При поступальному русі штока і пальців, гільза виконує обертальний рух. Кут між віссю пальця та дотичною до поверхні канавки в місці їх дотику приймають рівним а>arctd f, (f - це коефіцієнт тертя ковзання пальця по поверхні канавки). Це запобігає заклинюванню гільзи в момент руху. Для виключення обертання штока, поршні виконані овальної форми. Всередині гільзи встановлено вал із шпонкою, який може переміщуватись вздовж всієї гільзи. - використання гільзи із замкнутою спіральною канавкою дозволило перетворювати поступальний рух штока в обертання вала з постійною швидкістю або коливальний рух; - на вал передається постійний, за величиною, крутний момент; - зміна лінійної швидкості штока призводить до зміни кутової швидкості вала; - виключено холостий хід в процесі перетворення поступального руху в обертальний; - виготовлення поршнів овальними виключає обертання штока з поршнями в процесі їх поступального руху; - шпонкова канавка на гільзі дозволяє регулювати зовнішню довжину вала пневмоциліндра. Пневмоциліндр зображено на кресленні (Фіг. 1, Фіг. 2). який складається з корпусу 1, бічних кришок 2, прямокутного штока 3 з пальцем 4, поршнів 5 жорстко приєднаних до штоку. Усередину штока вставлено гільзу 6 із спіральною канавкою 7, в гільзи уставлено вал 8 із шпонкою 9, що може рухатись вздовж шпонкової канавки 10. Пневмоциліндр працює наступним чином. Стиснене повітря подається в одну із порожнин циліндра із сторони поршня 5. Під дією стисненого повітря овальний поршень рухається вздовж отвору корпуса 1 і переміщує шток 3 разом із закріпленим на ньому пальцем 4. Виключається можливість обертання штока. Палець 4 поступально переміщується по спіральній канавці 7, викликає обертання гільзи 6 і одночасно обертання вала 8. Вал із шпонкою 9 рухається вздовж шпонкової канавки 10, що дає можливість регулювати довжину зовнішньої частини вала пневмоциліндра. Технічний результат полягає в суттєвому збільшенні продуктивності і надійності поворотного пневмоциліндра, одночасно розширюючи коло його використання в технологічному обладнанні. 55 1 UA 101987 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Поворотний пневмоциліндр, що складається з корпусу, бічних кришок, прямокутного штока, з'єднаного з поршнями валом, який відрізняється тим, що поршні виготовлені овальними, всередину штока встановлено циліндричний палець, який рухається по спіральній канавці, розташованій на поверхні циліндричної гільзи, а овальні поршні переміщують шток поступально, шток являє собою гільзу, на поверхні якої розміщена замкнена спіральна канавка. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
