Пристрій монохроматизації рентгенівського випромінювання широкосмугового джерела
Номер патенту: 101988
Опубліковано: 12.10.2015
Автори: Першин Юрій Павлович, Михайлов Ігор Федорович, Батурін Олексій Анатолійович, Михайлов Антон Ігоревич, Кондратенко Валерій Володимирович, Копилець Ігор Анатолійович
Формула / Реферат

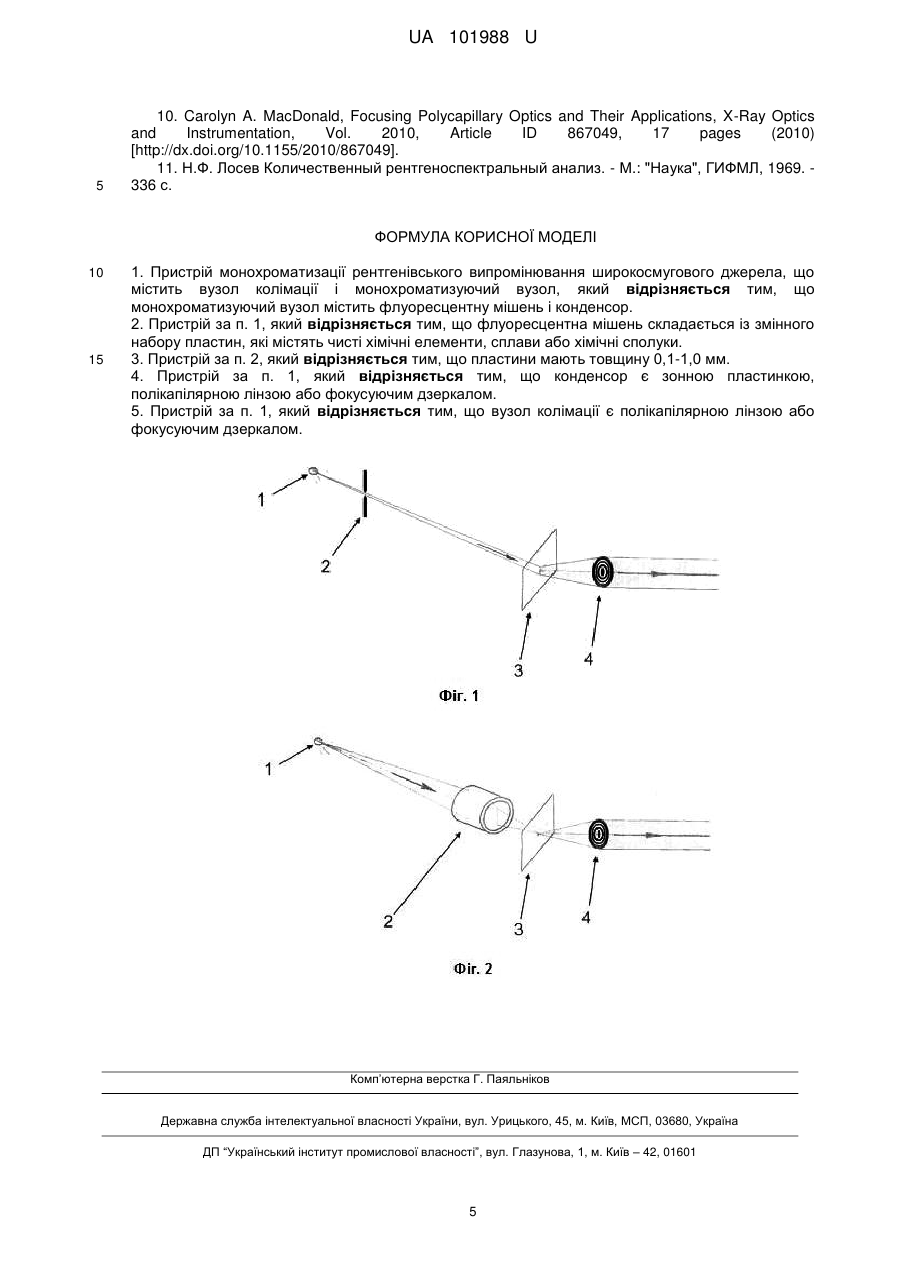

1. Пристрій монохроматизації рентгенівського випромінювання широкосмугового джерела, що містить вузол колімації і монохроматизуючий вузол, який відрізняється тим, що монохроматизуючий вузол містить флуоресцентну мішень і конденсор.
2. Пристрій за п. 1, який відрізняється тим, що флуоресцентна мішень складається із змінного набору пластин, які містять чисті хімічні елементи, сплави або хімічні сполуки.
3. Пристрій за п. 2, який відрізняється тим, що пластини мають товщину 0,1-1,0 мм.
4. Пристрій за п. 1, який відрізняється тим, що конденсор є зонною пластинкою, полікапілярною лінзою або фокусуючим дзеркалом.
5. Пристрій за п. 1, який відрізняється тим, що вузол колімації є полікапілярною лінзою або фокусуючим дзеркалом.
Текст

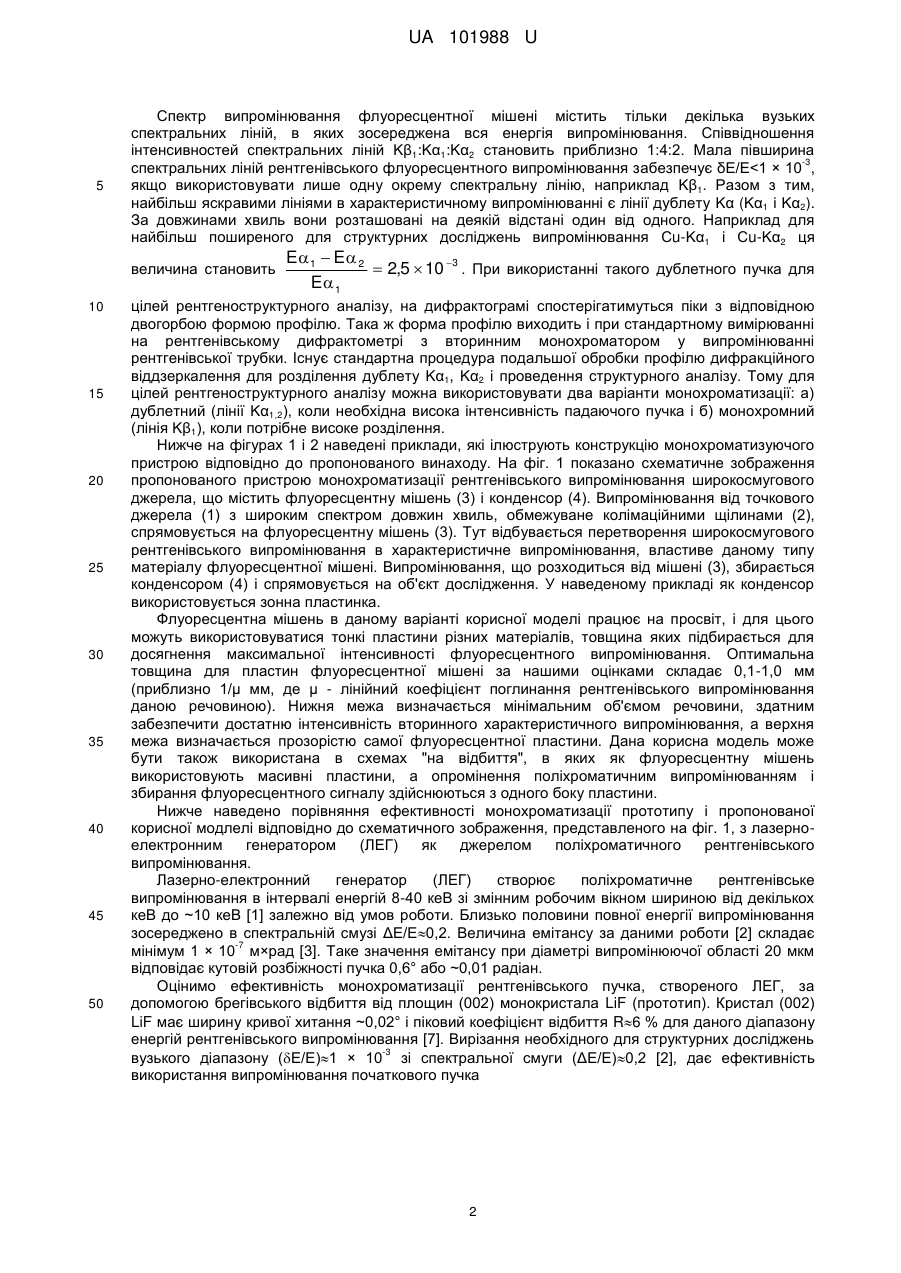

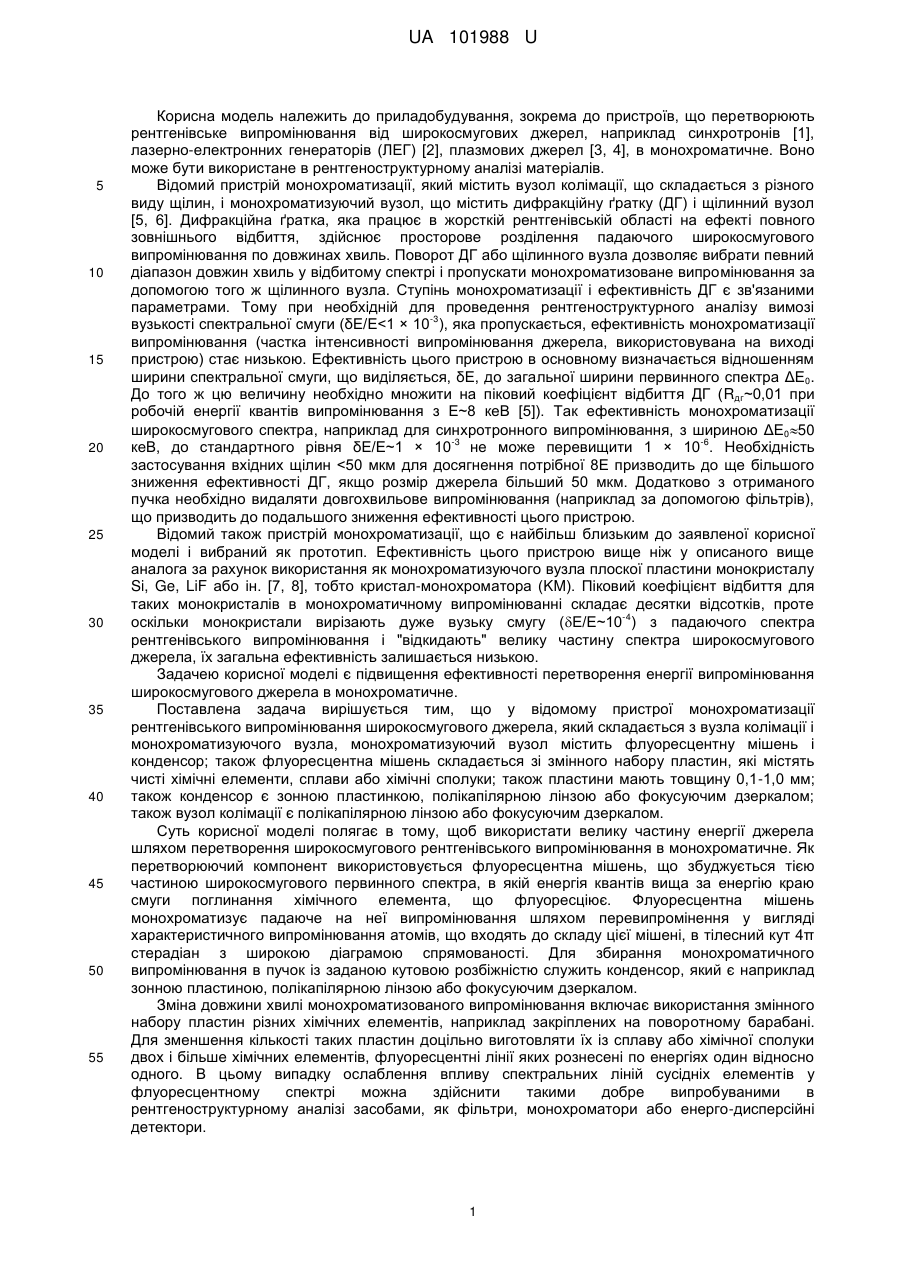

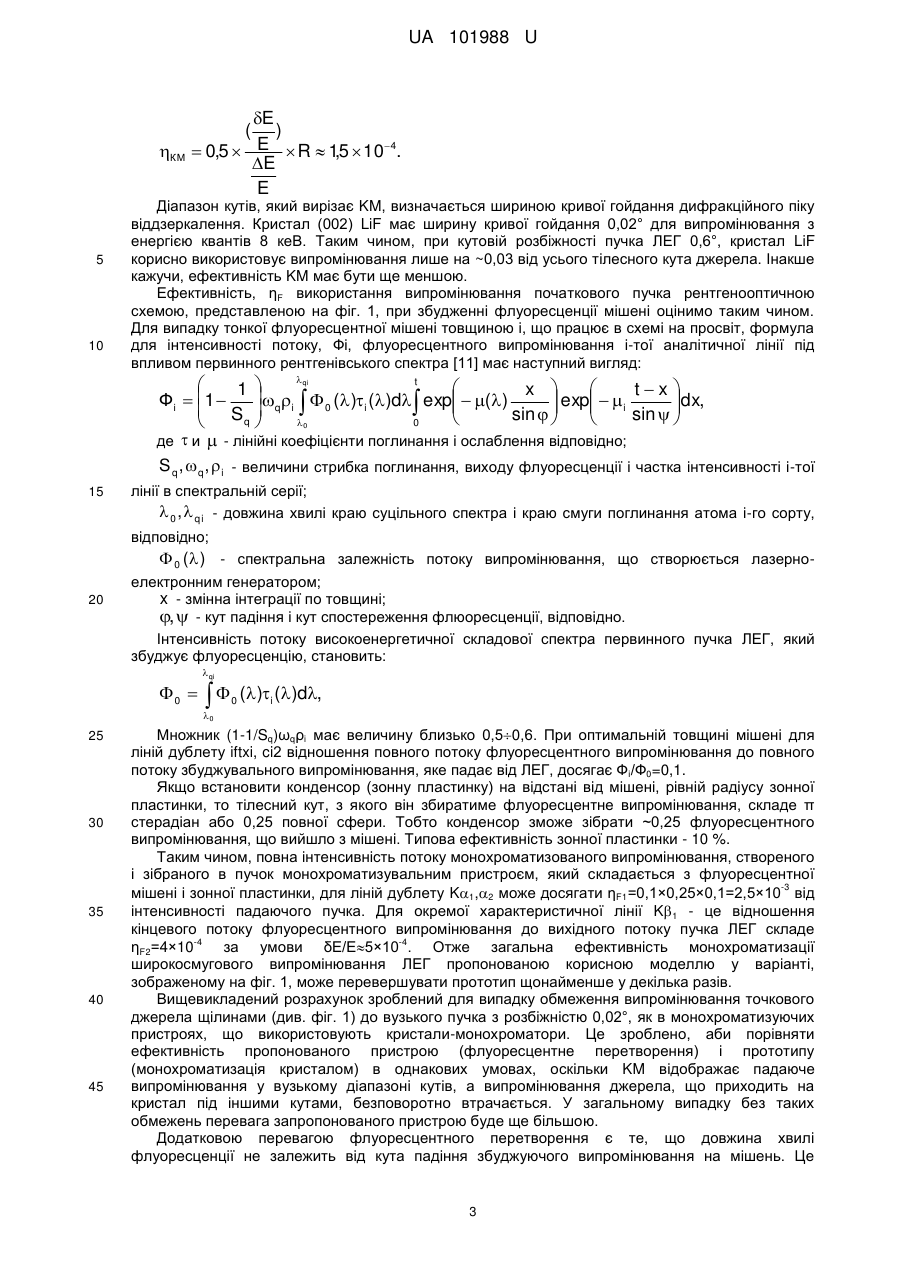

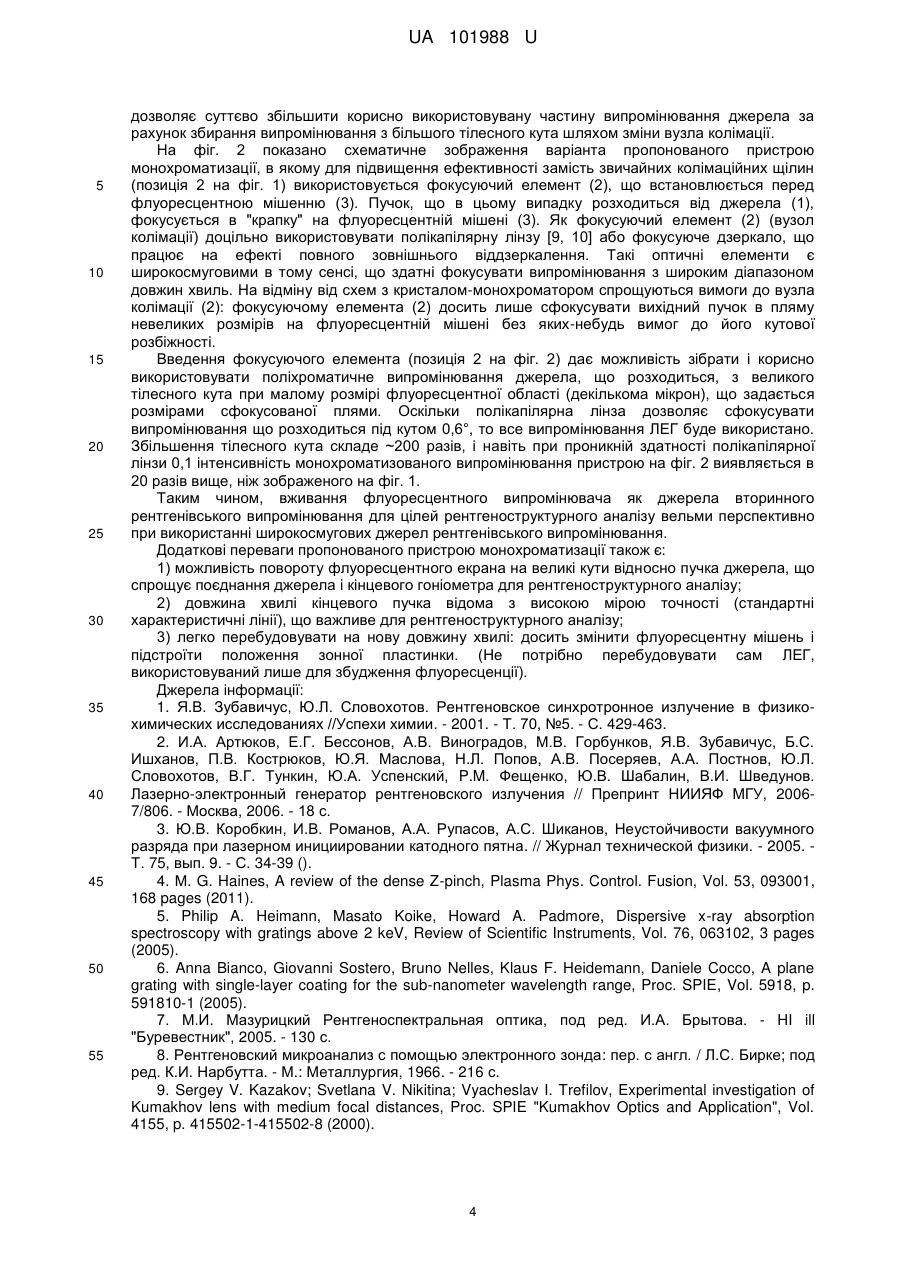

Реферат: Пристрій монохроматизації рентгенівського випромінювання широкосмугового джерела містить вузол колімації і монохроматизуючий вузол. Монохроматизуючий вузол містить флуоресцентну мішень і конденсор. Флуоресцентна мішень складається із змінного набору пластин, які містять чисті хімічні елементи, сплави або хімічні сполуки. Пластини мають товщину 0,1-1,0 мм. Конденсор є зонною пластинкою, полікапілярною лінзою або фокусуючим дзеркалом. Вузол колімації є полікапілярною лінзою або фокусуючим дзеркалом. UA 101988 U (12) UA 101988 U UA 101988 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до приладобудування, зокрема до пристроїв, що перетворюють рентгенівське випромінювання від широкосмугових джерел, наприклад синхротронів [1], лазерно-електронних генераторів (ЛЕГ) [2], плазмових джерел [3, 4], в монохроматичне. Воно може бути використане в рентгеноструктурному аналізі матеріалів. Відомий пристрій монохроматизації, який містить вузол колімації, що складається з різного виду щілин, і монохроматизуючий вузол, що містить дифракційну ґратку (ДГ) і щілинний вузол [5, 6]. Дифракційна ґратка, яка працює в жорсткій рентгенівській області на ефекті повного зовнішнього відбиття, здійснює просторове розділення падаючого широкосмугового випромінювання по довжинах хвиль. Поворот ДГ або щілинного вузла дозволяє вибрати певний діапазон довжин хвиль у відбитому спектрі і пропускати монохроматизоване випромінювання за допомогою того ж щілинного вузла. Ступінь монохроматизації і ефективність ДГ є зв'язаними параметрами. Тому при необхідній для проведення рентгеноструктурного аналізу вимозі -3 вузькості спектральної смуги (δЕ/Е
ДивитисяДодаткова інформація
МПК / Мітки
МПК: G01N 23/223, G02B 19/00
Мітки: джерела, рентгенівського, випромінювання, широкосмугового, пристрій, монохроматизації
