Тонкошаровий елемент

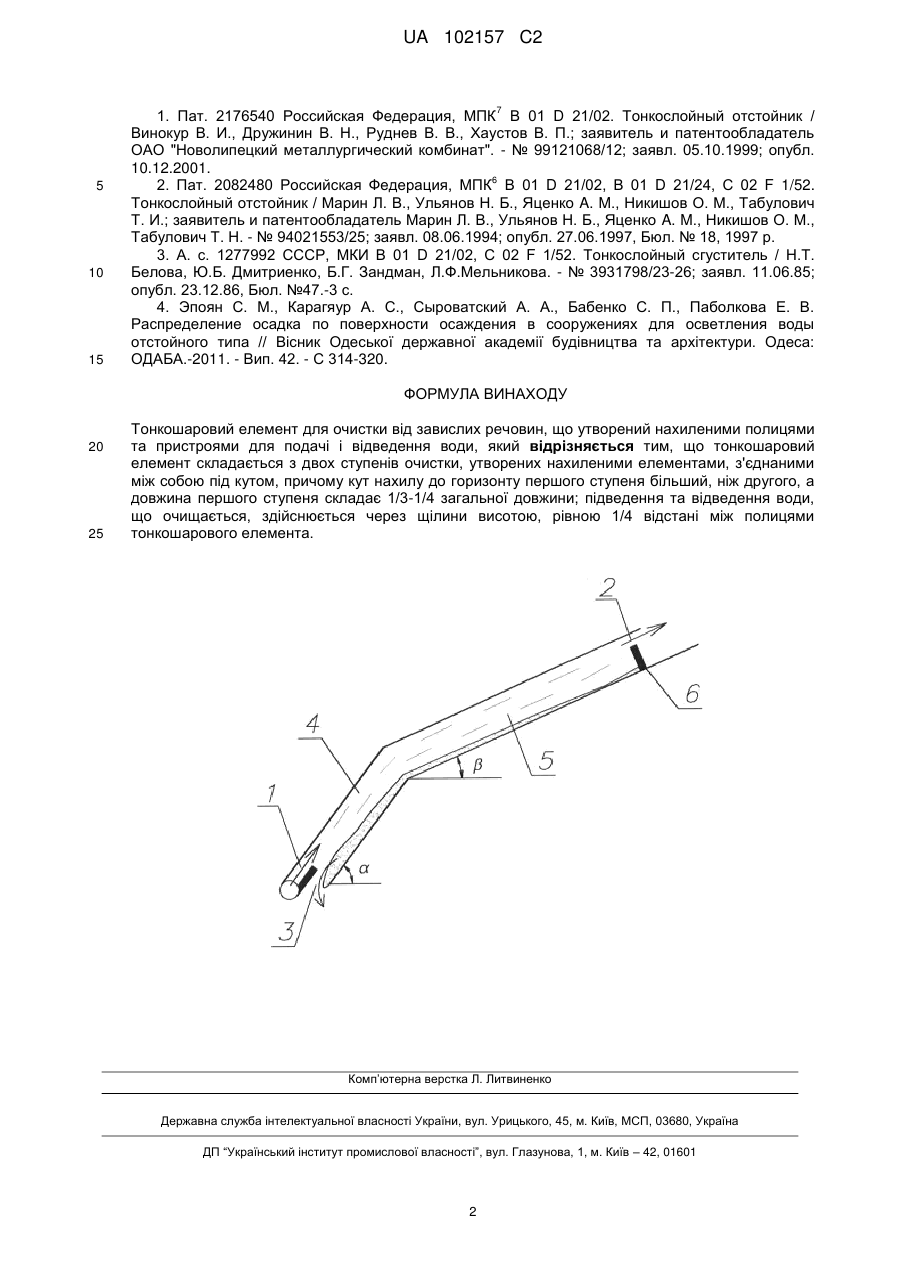

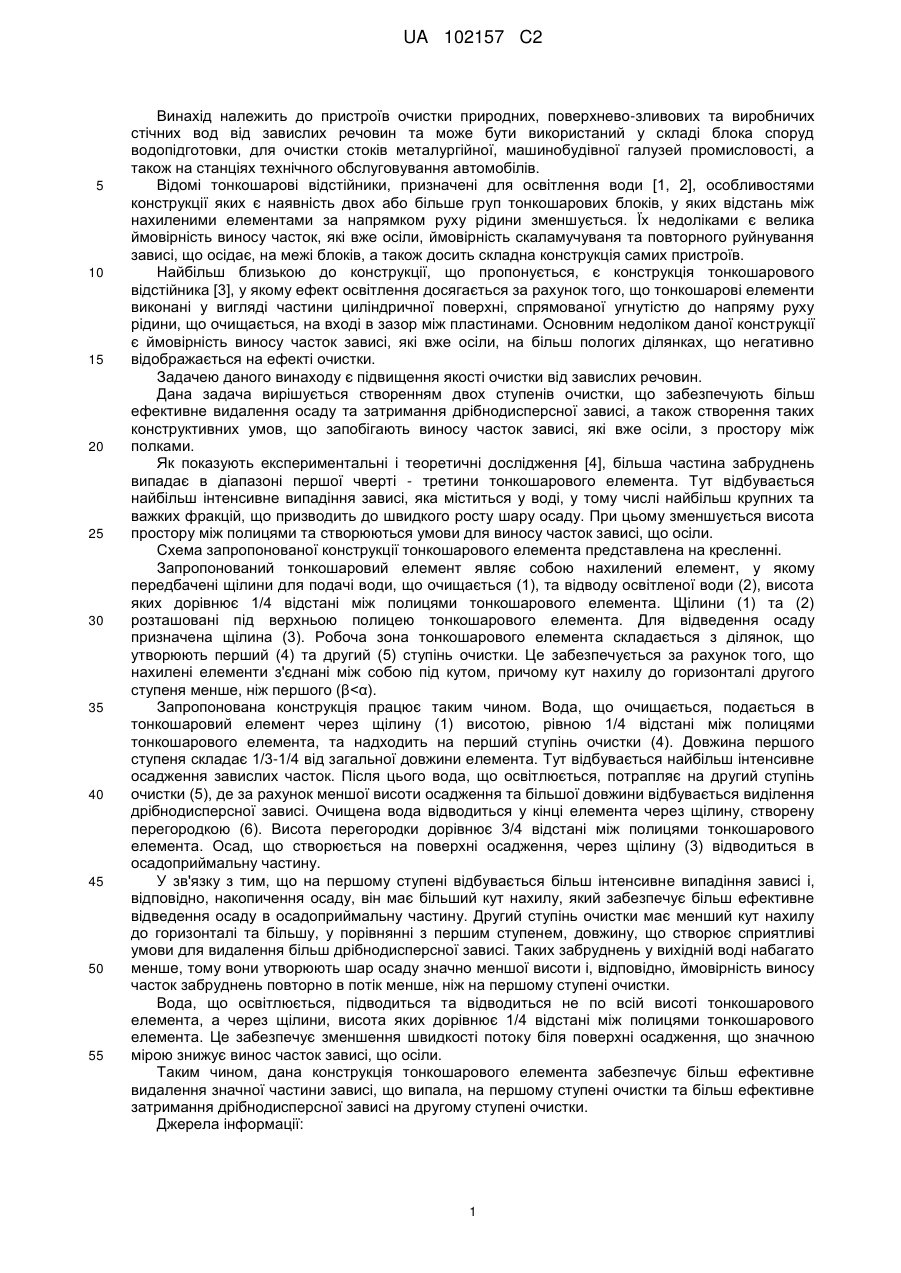

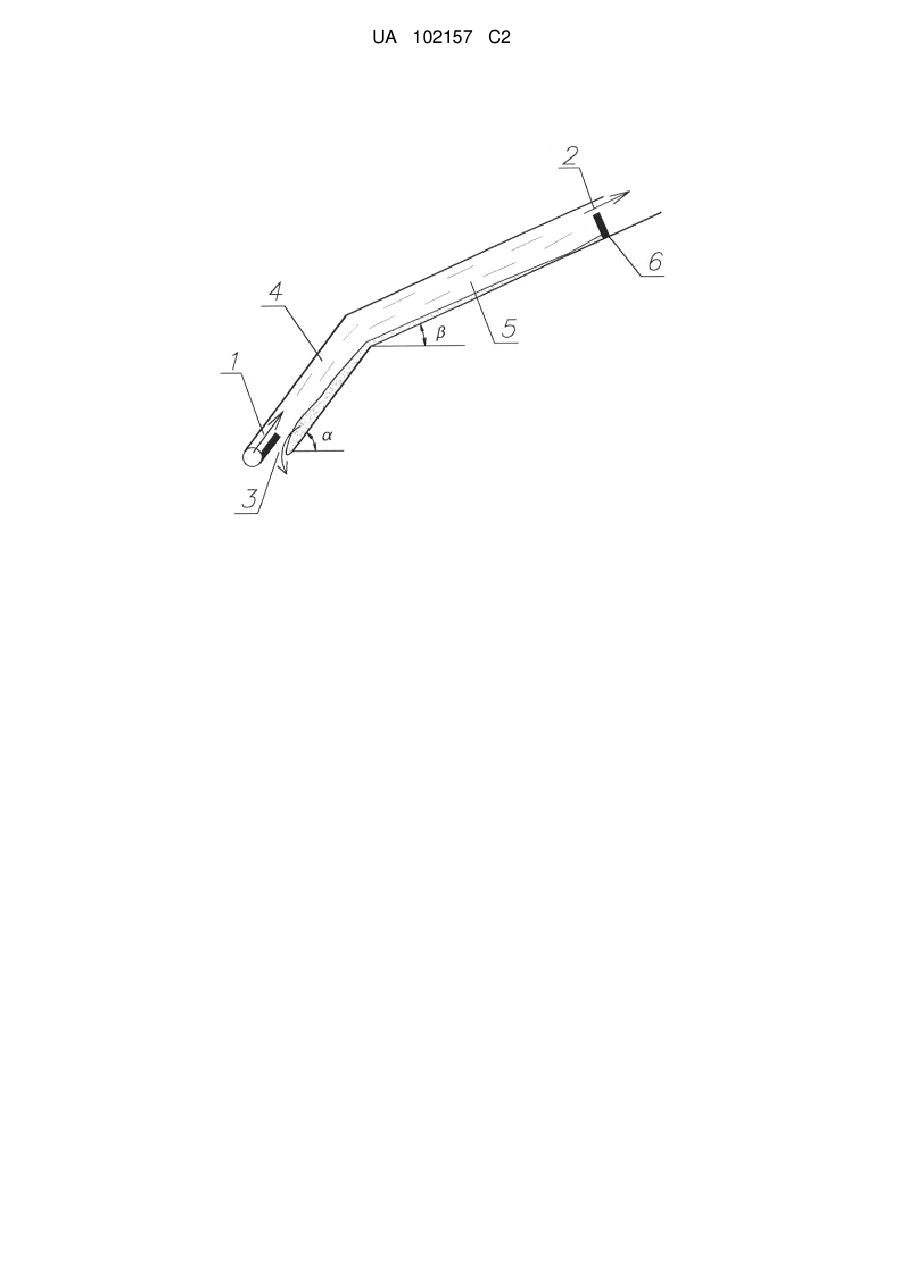

Реферат: Винахід належить до пристроїв очистки природних, поверхнево-зливових та виробничих стічних вод від завислих речовин та може бути використаний у складі блока споруд водопідготовки, для очистки стоків металургійної, машинобудівної галузей промисловості, а також на станціях технічного обслуговування автомобілів. Тонкошаровий елемент для очистки від завислих речовин складається з двох ступенів очистки, утворених нахиленими елементами, з′єднаних між собою під кутом, причому кут нахилу до горизонту першого ступеня більший, ніж другого, а довжина першого ступеня складає 1/3-1/4 загальної довжини, підведення та відведення води, що очищається, здійснюється через щілини висотою, рівною ¼ відстані між полицями тонкошарового елемента. Винахід забезпечує більш високий ефект очистки та знижують ймовірність виносу часток зависі, що осіли. UA 102157 C2 (12) UA 102157 C2 UA 102157 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до пристроїв очистки природних, поверхнево-зливових та виробничих стічних вод від завислих речовин та може бути використаний у складі блока споруд водопідготовки, для очистки стоків металургійної, машинобудівної галузей промисловості, а також на станціях технічного обслуговування автомобілів. Відомі тонкошарові відстійники, призначені для освітлення води [1, 2], особливостями конструкції яких є наявність двох або більше груп тонкошарових блоків, у яких відстань між нахиленими елементами за напрямком руху рідини зменшується. Їх недоліками є велика ймовірність виносу часток, які вже осіли, ймовірність скаламучуваня та повторного руйнування зависі, що осідає, на межі блоків, а також досить складна конструкція самих пристроїв. Найбільш близькою до конструкції, що пропонується, є конструкція тонкошарового відстійника [3], у якому ефект освітлення досягається за рахунок того, що тонкошарові елементи виконані у вигляді частини циліндричної поверхні, спрямованої угнутістю до напряму руху рідини, що очищається, на вході в зазор між пластинами. Основним недоліком даної конструкції є ймовірність виносу часток зависі, які вже осіли, на більш пологих ділянках, що негативно відображається на ефекті очистки. Задачею даного винаходу є підвищення якості очистки від завислих речовин. Дана задача вирішується створенням двох ступенів очистки, що забезпечують більш ефективне видалення осаду та затримання дрібнодисперсної зависі, а також створення таких конструктивних умов, що запобігають виносу часток зависі, які вже осіли, з простору між полками. Як показують експериментальні і теоретичні дослідження [4], більша частина забруднень випадає в діапазоні першої чверті - третини тонкошарового елемента. Тут відбувається найбільш інтенсивне випадіння зависі, яка міститься у воді, у тому числі найбільш крупних та важких фракцій, що призводить до швидкого росту шару осаду. При цьому зменшується висота простору між полицями та створюються умови для виносу часток зависі, що осіли. Схема запропонованої конструкції тонкошарового елемента представлена на кресленні. Запропонований тонкошаровий елемент являє собою нахилений елемент, у якому передбачені щілини для подачі води, що очищається (1), та відводу освітленої води (2), висота яких дорівнює 1/4 відстані між полицями тонкошарового елемента. Щілини (1) та (2) розташовані під верхньою полицею тонкошарового елемента. Для відведення осаду призначена щілина (3). Робоча зона тонкошарового елемента складається з ділянок, що утворюють перший (4) та другий (5) ступінь очистки. Це забезпечується за рахунок того, що нахилені елементи з'єднані між собою під кутом, причому кут нахилу до горизонталі другого ступеня менше, ніж першого (β
