Спосіб визначення параметрів ходу наближення рухомої поперечини ковальського гідравлічного преса до поковки

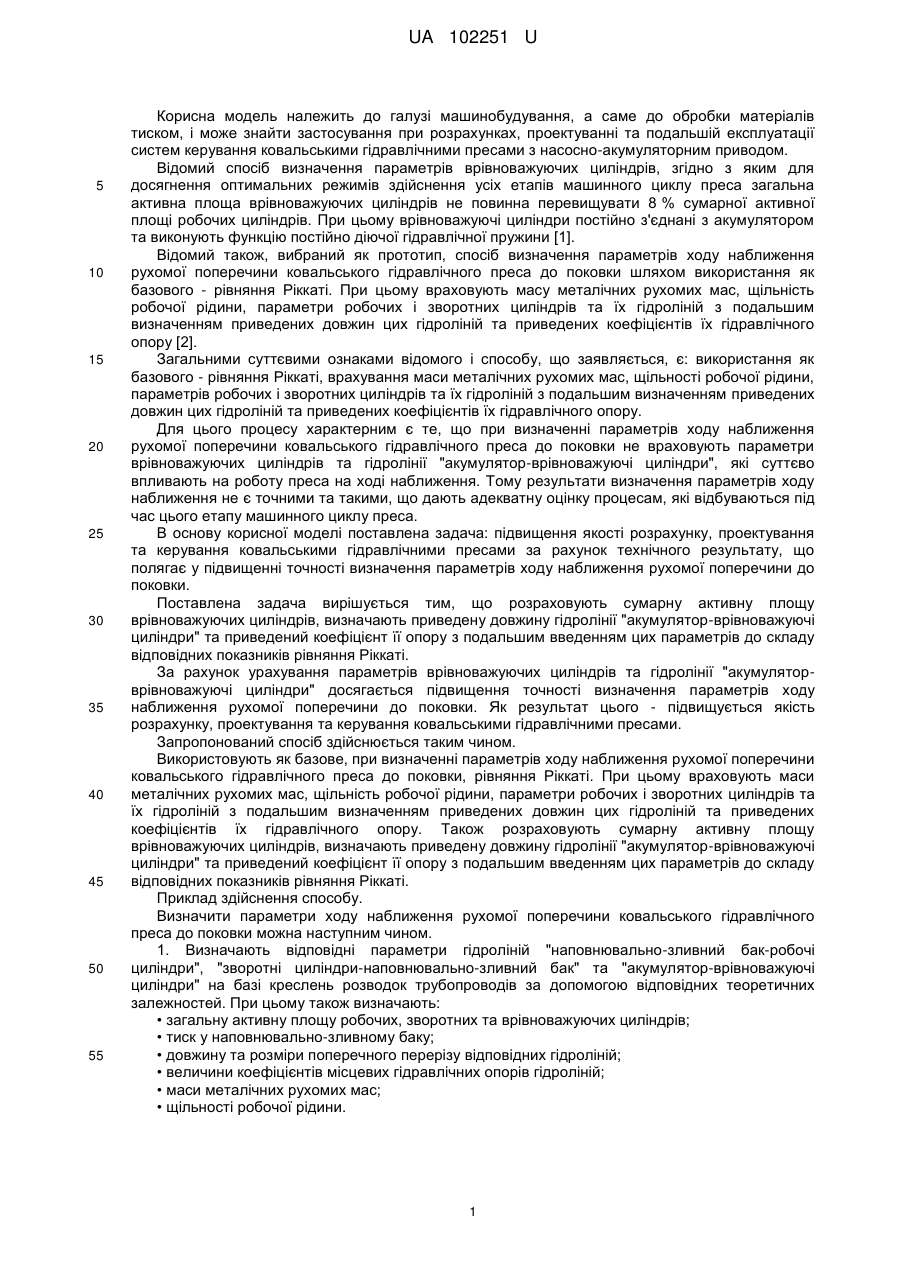

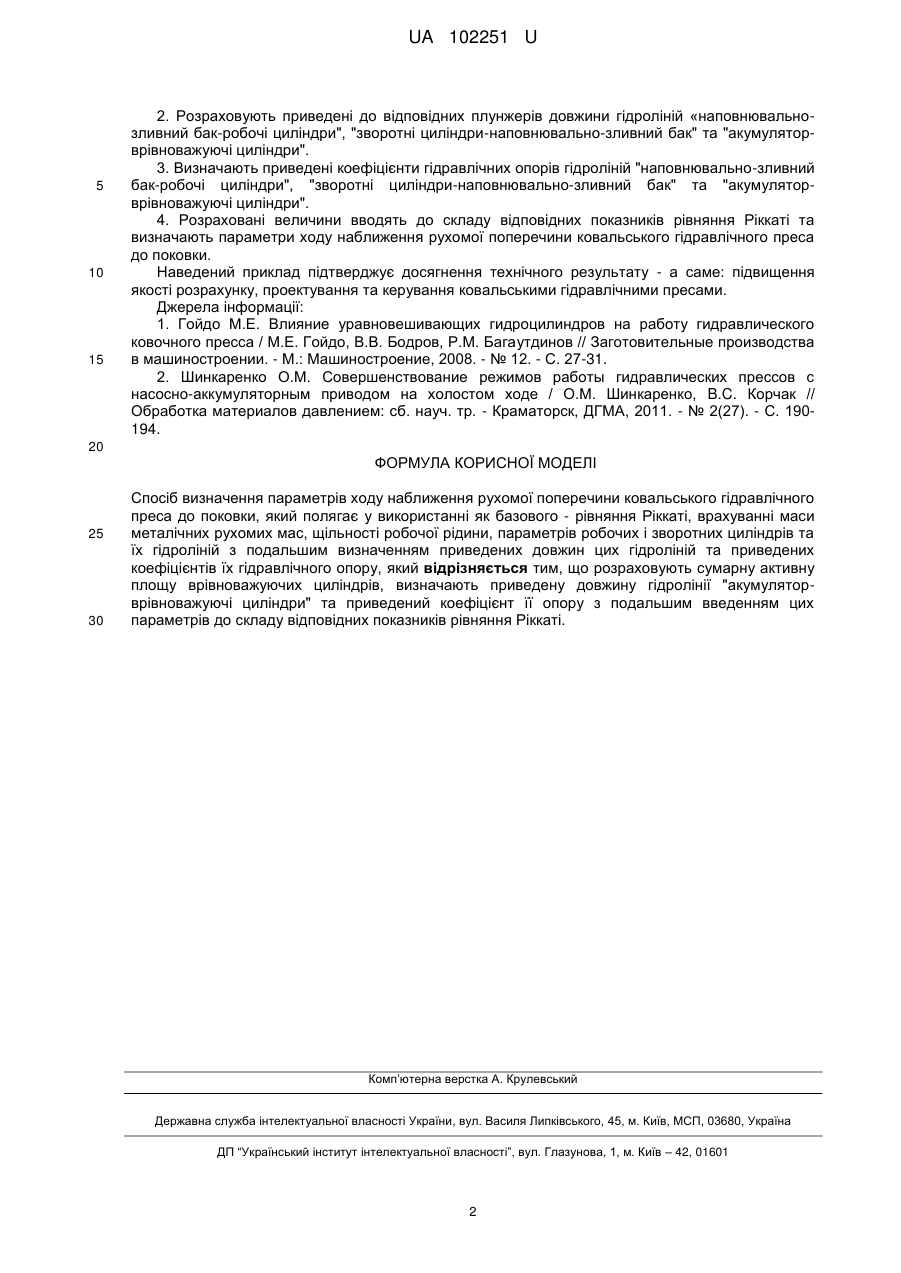

Реферат: UA 102251 U UA 102251 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме до обробки матеріалів тиском, і може знайти застосування при розрахунках, проектуванні та подальшій експлуатації систем керування ковальськими гідравлічними пресами з насосно-акумуляторним приводом. Відомий спосіб визначення параметрів врівноважуючих циліндрів, згідно з яким для досягнення оптимальних режимів здійснення усіх етапів машинного циклу преса загальна активна площа врівноважуючих циліндрів не повинна перевищувати 8 % сумарної активної площі робочих циліндрів. При цьому врівноважуючі циліндри постійно з'єднані з акумулятором та виконують функцію постійно діючої гідравлічної пружини [1]. Відомий також, вибраний як прототип, спосіб визначення параметрів ходу наближення рухомої поперечини ковальського гідравлічного преса до поковки шляхом використання як базового - рівняння Ріккаті. При цьому враховують масу металічних рухомих мас, щільність робочої рідини, параметри робочих і зворотних циліндрів та їх гідроліній з подальшим визначенням приведених довжин цих гідроліній та приведених коефіцієнтів їх гідравлічного опору [2]. Загальними суттєвими ознаками відомого і способу, що заявляється, є: використання як базового - рівняння Ріккаті, врахування маси металічних рухомих мас, щільності робочої рідини, параметрів робочих і зворотних циліндрів та їх гідроліній з подальшим визначенням приведених довжин цих гідроліній та приведених коефіцієнтів їх гідравлічного опору. Для цього процесу характерним є те, що при визначенні параметрів ходу наближення рухомої поперечини ковальського гідравлічного преса до поковки не враховують параметри врівноважуючих циліндрів та гідролінії "акумулятор-врівноважуючі циліндри", які суттєво впливають на роботу преса на ході наближення. Тому результати визначення параметрів ходу наближення не є точними та такими, що дають адекватну оцінку процесам, які відбуваються під час цього етапу машинного циклу преса. В основу корисної моделі поставлена задача: підвищення якості розрахунку, проектування та керування ковальськими гідравлічними пресами за рахунок технічного результату, що полягає у підвищенні точності визначення параметрів ходу наближення рухомої поперечини до поковки. Поставлена задача вирішується тим, що розраховують сумарну активну площу врівноважуючих циліндрів, визначають приведену довжину гідролінії "акумулятор-врівноважуючі циліндри" та приведений коефіцієнт її опору з подальшим введенням цих параметрів до складу відповідних показників рівняння Ріккаті. За рахунок урахування параметрів врівноважуючих циліндрів та гідролінії "акумуляторврівноважуючі циліндри" досягається підвищення точності визначення параметрів ходу наближення рухомої поперечини до поковки. Як результат цього - підвищується якість розрахунку, проектування та керування ковальськими гідравлічними пресами. Запропонований спосіб здійснюється таким чином. Використовують як базове, при визначенні параметрів ходу наближення рухомої поперечини ковальського гідравлічного преса до поковки, рівняння Ріккаті. При цьому враховують маси металічних рухомих мас, щільність робочої рідини, параметри робочих і зворотних циліндрів та їх гідроліній з подальшим визначенням приведених довжин цих гідроліній та приведених коефіцієнтів їх гідравлічного опору. Також розраховують сумарну активну площу врівноважуючих циліндрів, визначають приведену довжину гідролінії "акумулятор-врівноважуючі циліндри" та приведений коефіцієнт її опору з подальшим введенням цих параметрів до складу відповідних показників рівняння Ріккаті. Приклад здійснення способу. Визначити параметри ходу наближення рухомої поперечини ковальського гідравлічного преса до поковки можна наступним чином. 1. Визначають відповідні параметри гідроліній "наповнювально-зливний бак-робочі циліндри", "зворотні циліндри-наповнювально-зливний бак" та "акумулятор-врівноважуючі циліндри" на базі креслень розводок трубопроводів за допомогою відповідних теоретичних залежностей. При цьому також визначають: • загальну активну площу робочих, зворотних та врівноважуючих циліндрів; • тиск у наповнювально-зливному баку; • довжину та розміри поперечного перерізу відповідних гідроліній; • величини коефіцієнтів місцевих гідравлічних опорів гідроліній; • маси металічних рухомих мас; • щільності робочої рідини. 1 UA 102251 U 5 10 15 2. Розраховують приведені до відповідних плунжерів довжини гідроліній «наповнювальнозливний бак-робочі циліндри", "зворотні циліндри-наповнювально-зливний бак" та "акумуляторврівноважуючі циліндри". 3. Визначають приведені коефіцієнти гідравлічних опорів гідроліній "наповнювально-зливний бак-робочі циліндри", "зворотні циліндри-наповнювально-зливний бак" та "акумуляторврівноважуючі циліндри". 4. Розраховані величини вводять до складу відповідних показників рівняння Ріккаті та визначають параметри ходу наближення рухомої поперечини ковальського гідравлічного преса до поковки. Наведений приклад підтверджує досягнення технічного результату - а саме: підвищення якості розрахунку, проектування та керування ковальськими гідравлічними пресами. Джерела інформації: 1. Гойдо М.Е. Влияние уравновешивающих гидроцилиндров на работу гидравлического ковочного пресса / М.Е. Гойдо, В.В. Бодров, P.M. Багаутдинов // Заготовительные производства в машиностроении. - М.: Машиностроение, 2008. - № 12. - С. 27-31. 2. Шинкаренко О.М. Совершенствование режимов работы гидравлических прессов с насосно-аккумуляторным приводом на холостом ходе / О.М. Шинкаренко, B.C. Корчак // Обработка материалов давлением: сб. науч. тр. - Краматорск, ДГМА, 2011. - № 2(27). - С. 190194. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Спосіб визначення параметрів ходу наближення рухомої поперечини ковальського гідравлічного преса до поковки, який полягає у використанні як базового - рівняння Ріккаті, врахуванні маси металічних рухомих мас, щільності робочої рідини, параметрів робочих і зворотних циліндрів та їх гідроліній з подальшим визначенням приведених довжин цих гідроліній та приведених коефіцієнтів їх гідравлічного опору, який відрізняється тим, що розраховують сумарну активну площу врівноважуючих циліндрів, визначають приведену довжину гідролінії "акумуляторврівноважуючі циліндри" та приведений коефіцієнт її опору з подальшим введенням цих параметрів до складу відповідних показників рівняння Ріккаті. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
