Сошник

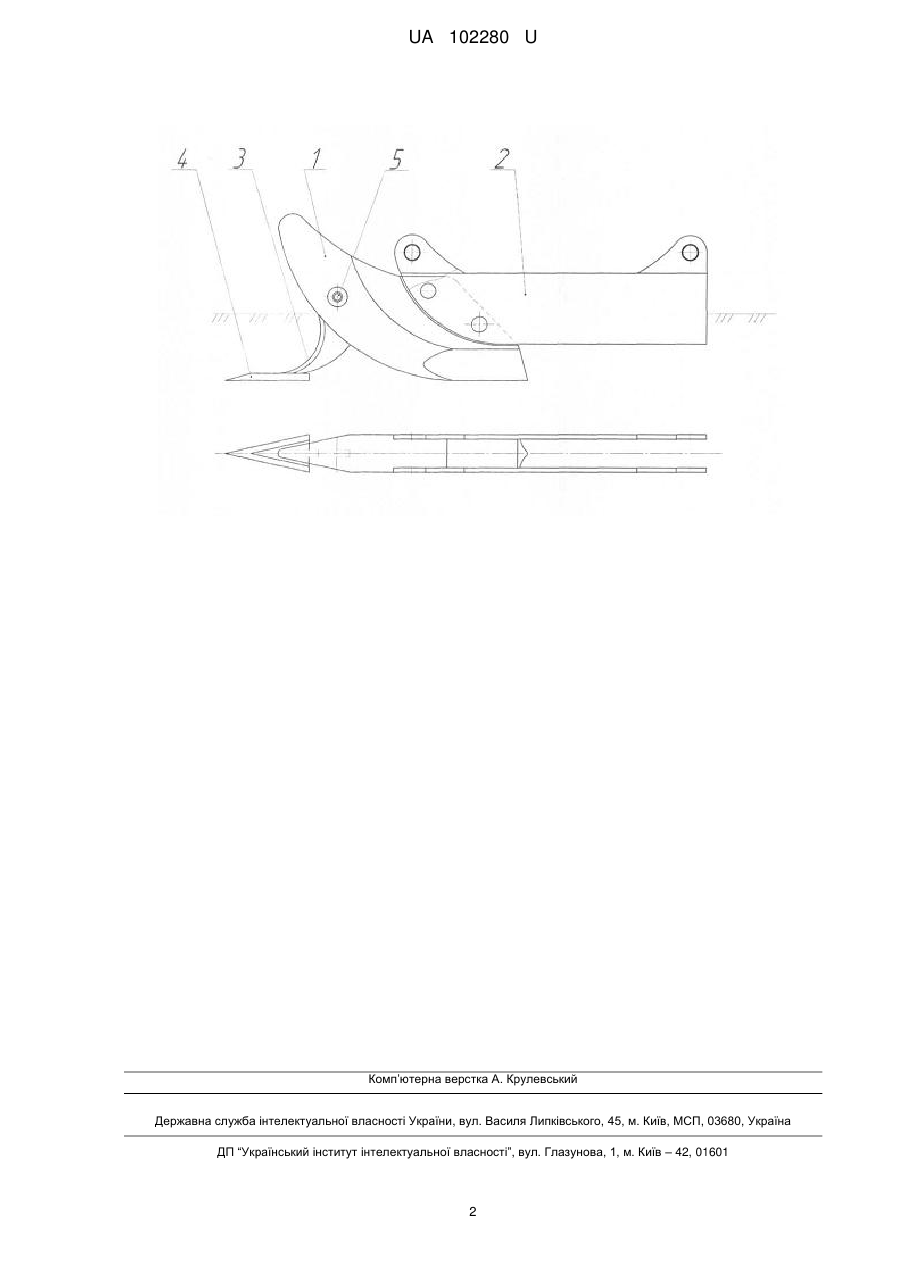

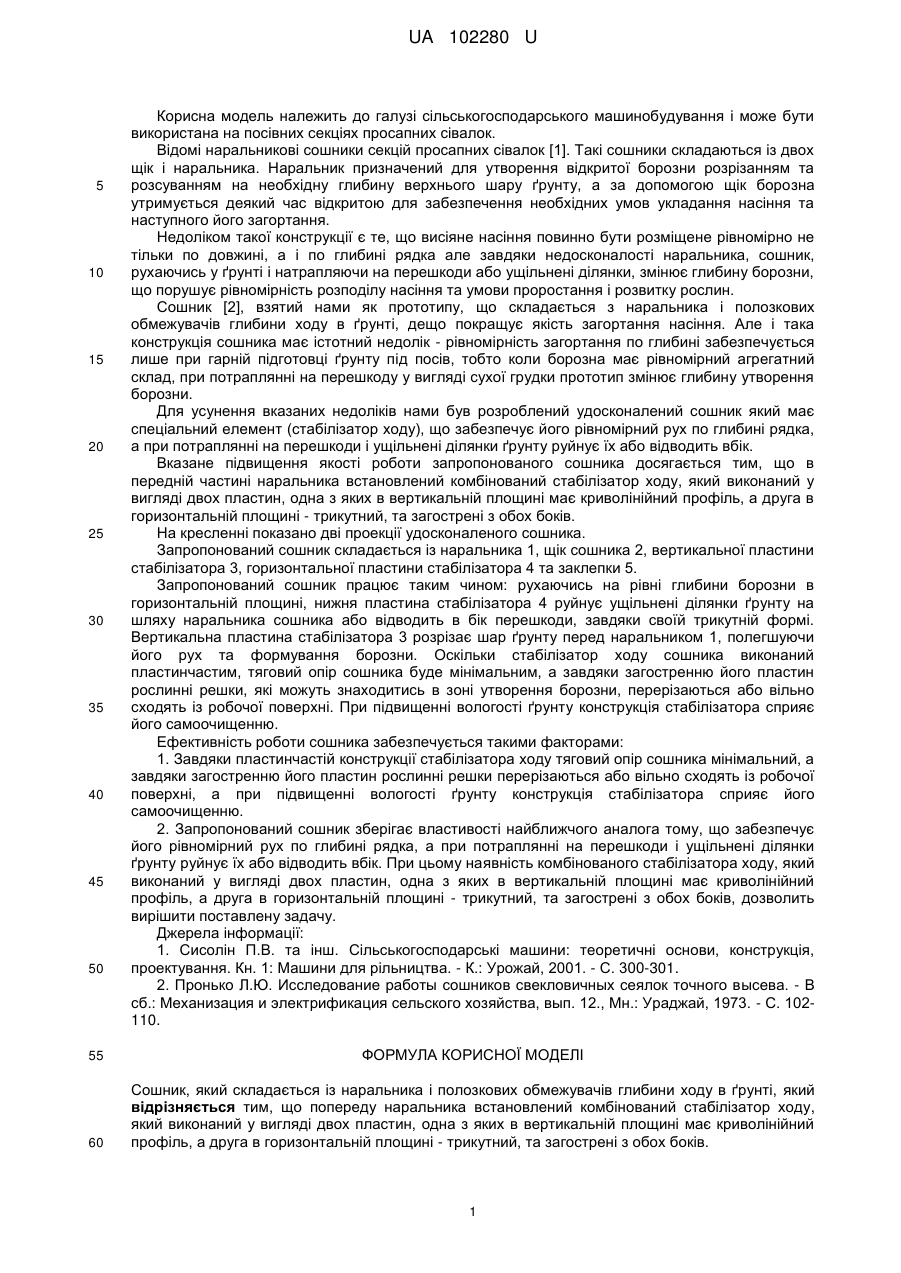

Реферат: Сошник складається із наральника і полозкових обмежувачів глибини ходу в ґрунті, причому попереду наральника встановлений комбінований стабілізатор ходу, який виконаний у вигляді двох пластин, одна з яких в вертикальній площині має криволінійний профіль, а друга в горизонтальній площині - трикутний, та загострені з обох боків. UA 102280 U (54) СОШНИК UA 102280 U UA 102280 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана на посівних секціях просапних сівалок. Відомі наральникові сошники секцій просапних сівалок [1]. Такі сошники складаються із двох щік і наральника. Наральник призначений для утворення відкритої борозни розрізанням та розсуванням на необхідну глибину верхнього шару ґрунту, а за допомогою щік борозна утримується деякий час відкритою для забезпечення необхідних умов укладання насіння та наступного його загортання. Недоліком такої конструкції є те, що висіяне насіння повинно бути розміщене рівномірно не тільки по довжині, а і по глибині рядка але завдяки недосконалості наральника, сошник, рухаючись у ґрунті і натрапляючи на перешкоди або ущільнені ділянки, змінює глибину борозни, що порушує рівномірність розподілу насіння та умови проростання і розвитку рослин. Сошник [2], взятий нами як прототипу, що складається з наральника і полозкових обмежувачів глибини ходу в ґрунті, дещо покращує якість загортання насіння. Але і така конструкція сошника має істотний недолік - рівномірність загортання по глибині забезпечується лише при гарній підготовці ґрунту під посів, тобто коли борозна має рівномірний агрегатний склад, при потраплянні на перешкоду у вигляді сухої грудки прототип змінює глибину утворення борозни. Для усунення вказаних недоліків нами був розроблений удосконалений сошник який має спеціальний елемент (стабілізатор ходу), що забезпечує його рівномірний рух по глибині рядка, а при потраплянні на перешкоди і ущільнені ділянки ґрунту руйнує їх або відводить вбік. Вказане підвищення якості роботи запропонованого сошника досягається тим, що в передній частині наральника встановлений комбінований стабілізатор ходу, який виконаний у вигляді двох пластин, одна з яких в вертикальній площині має криволінійний профіль, а друга в горизонтальній площині - трикутний, та загострені з обох боків. На кресленні показано дві проекції удосконаленого сошника. Запропонований сошник складається із наральника 1, щік сошника 2, вертикальної пластини стабілізатора 3, горизонтальної пластини стабілізатора 4 та заклепки 5. Запропонований сошник працює таким чином: рухаючись на рівні глибини борозни в горизонтальній площині, нижня пластина стабілізатора 4 руйнує ущільнені ділянки ґрунту на шляху наральника сошника або відводить в бік перешкоди, завдяки своїй трикутній формі. Вертикальна пластина стабілізатора 3 розрізає шар ґрунту перед наральником 1, полегшуючи його рух та формування борозни. Оскільки стабілізатор ходу сошника виконаний пластинчастим, тяговий опір сошника буде мінімальним, а завдяки загостренню його пластин рослинні решки, які можуть знаходитись в зоні утворення борозни, перерізаються або вільно сходять із робочої поверхні. При підвищенні вологості ґрунту конструкція стабілізатора сприяє його самоочищенню. Ефективність роботи сошника забезпечується такими факторами: 1. Завдяки пластинчастій конструкції стабілізатора ходу тяговий опір сошника мінімальний, а завдяки загостренню його пластин рослинні решки перерізаються або вільно сходять із робочої поверхні, а при підвищенні вологості ґрунту конструкція стабілізатора сприяє його самоочищенню. 2. Запропонований сошник зберігає властивості найближчого аналога тому, що забезпечує його рівномірний рух по глибині рядка, а при потраплянні на перешкоди і ущільнені ділянки ґрунту руйнує їх або відводить вбік. При цьому наявність комбінованого стабілізатора ходу, який виконаний у вигляді двох пластин, одна з яких в вертикальній площині має криволінійний профіль, а друга в горизонтальній площині - трикутний, та загострені з обох боків, дозволить вирішити поставлену задачу. Джерела інформації: 1. Сисолін П.В. та інш. Сільськогосподарські машини: теоретичні основи, конструкція, проектування. Кн. 1: Машини для рільництва. - К.: Урожай, 2001. - С. 300-301. 2. Пронько Л.Ю. Исследование работы сошников свекловичных сеялок точного высева. - В сб.: Механизация и электрификация сельского хозяйства, вып. 12., Мн.: Ураджай, 1973. - С. 102110. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Сошник, який складається із наральника і полозкових обмежувачів глибини ходу в ґрунті, який відрізняється тим, що попереду наральника встановлений комбінований стабілізатор ходу, який виконаний у вигляді двох пластин, одна з яких в вертикальній площині має криволінійний профіль, а друга в горизонтальній площині - трикутний, та загострені з обох боків. 1 UA 102280 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
