Подрібнювач кормів універсальний

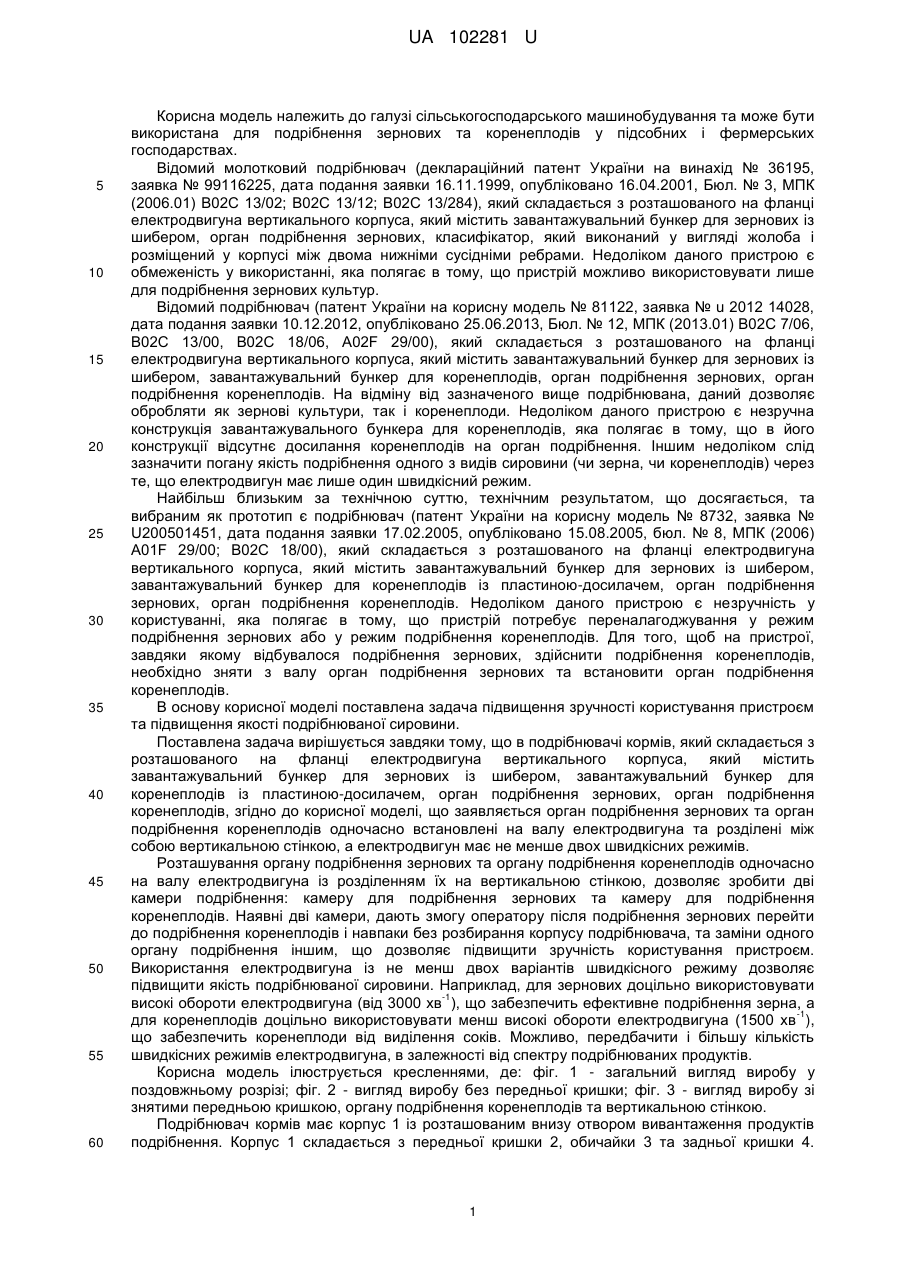

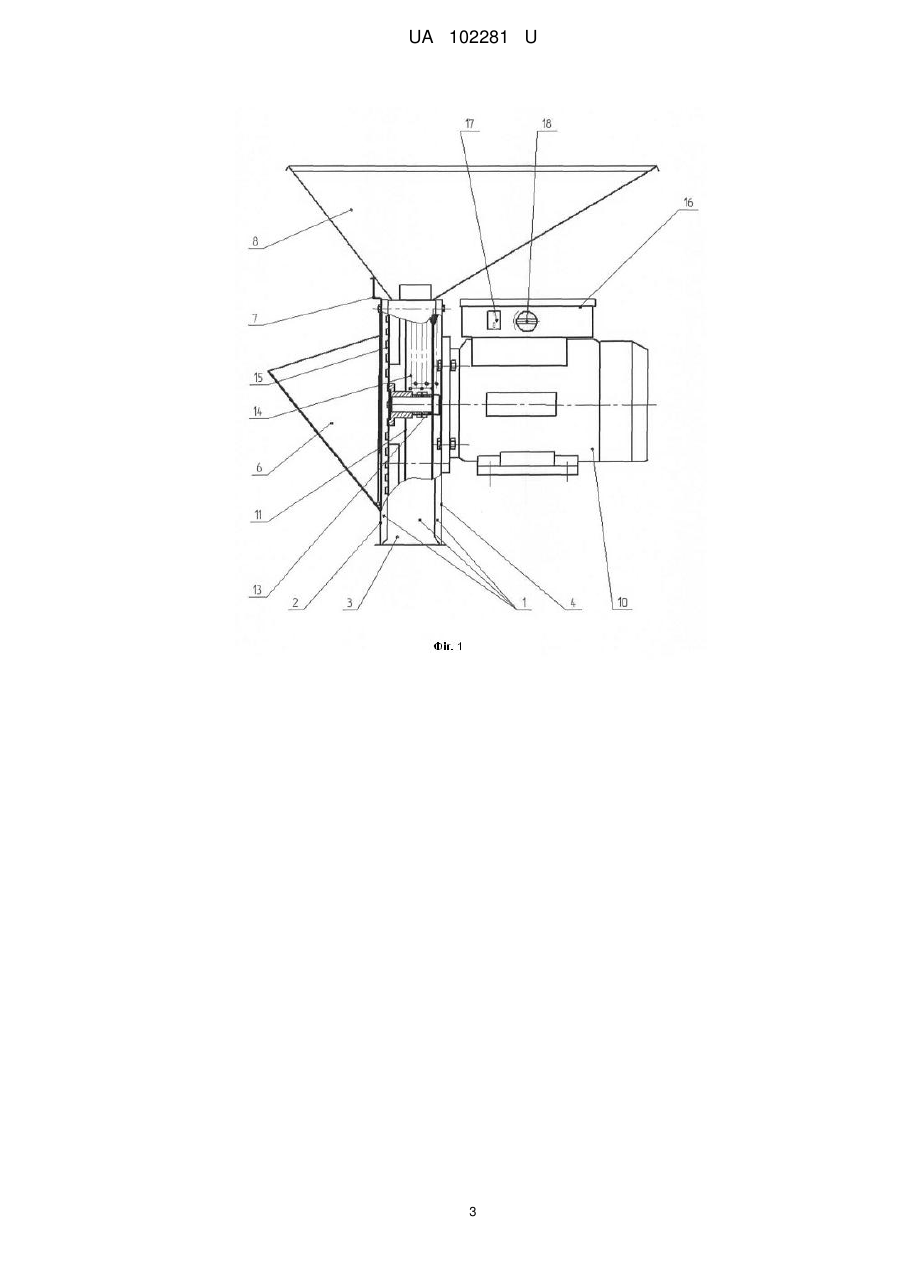

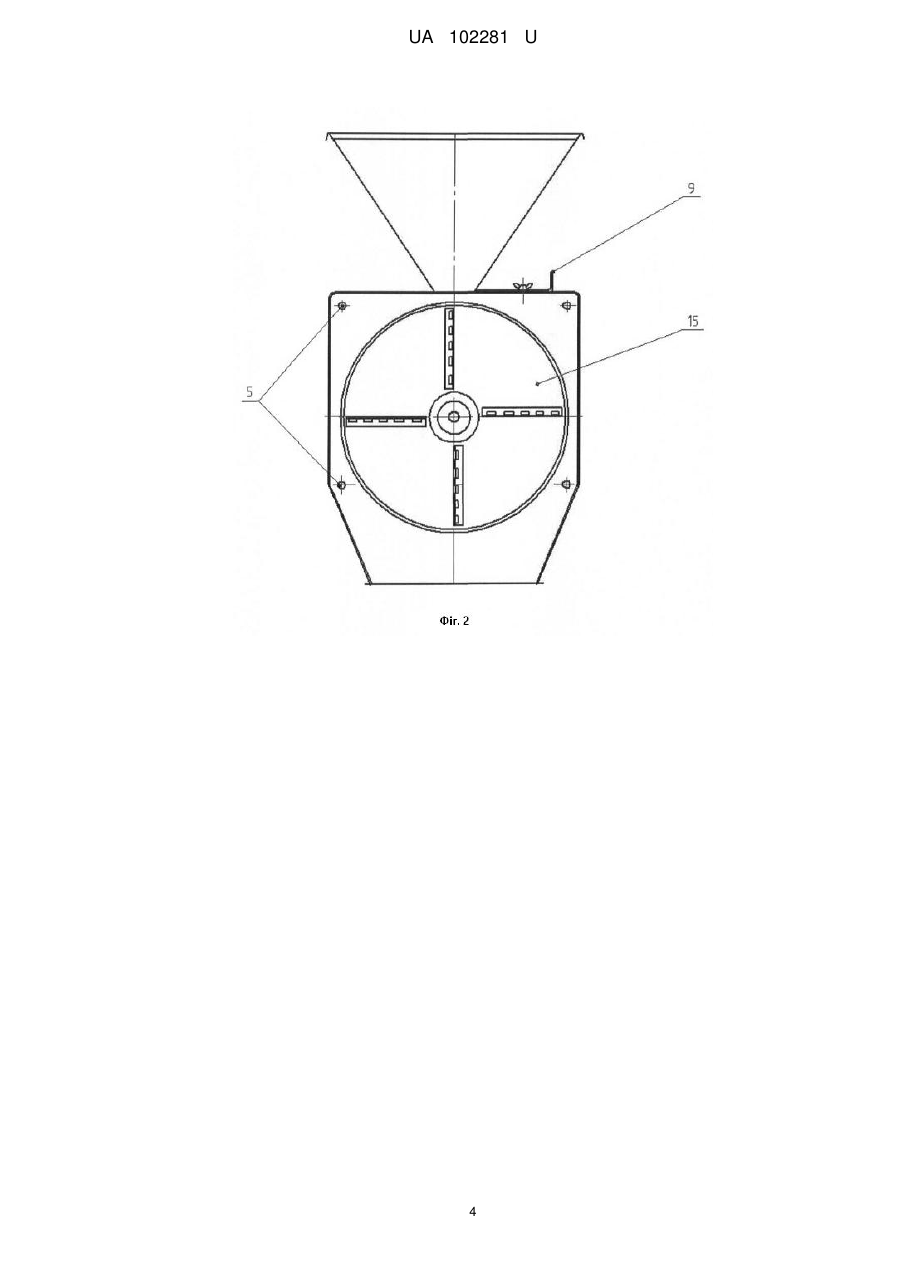

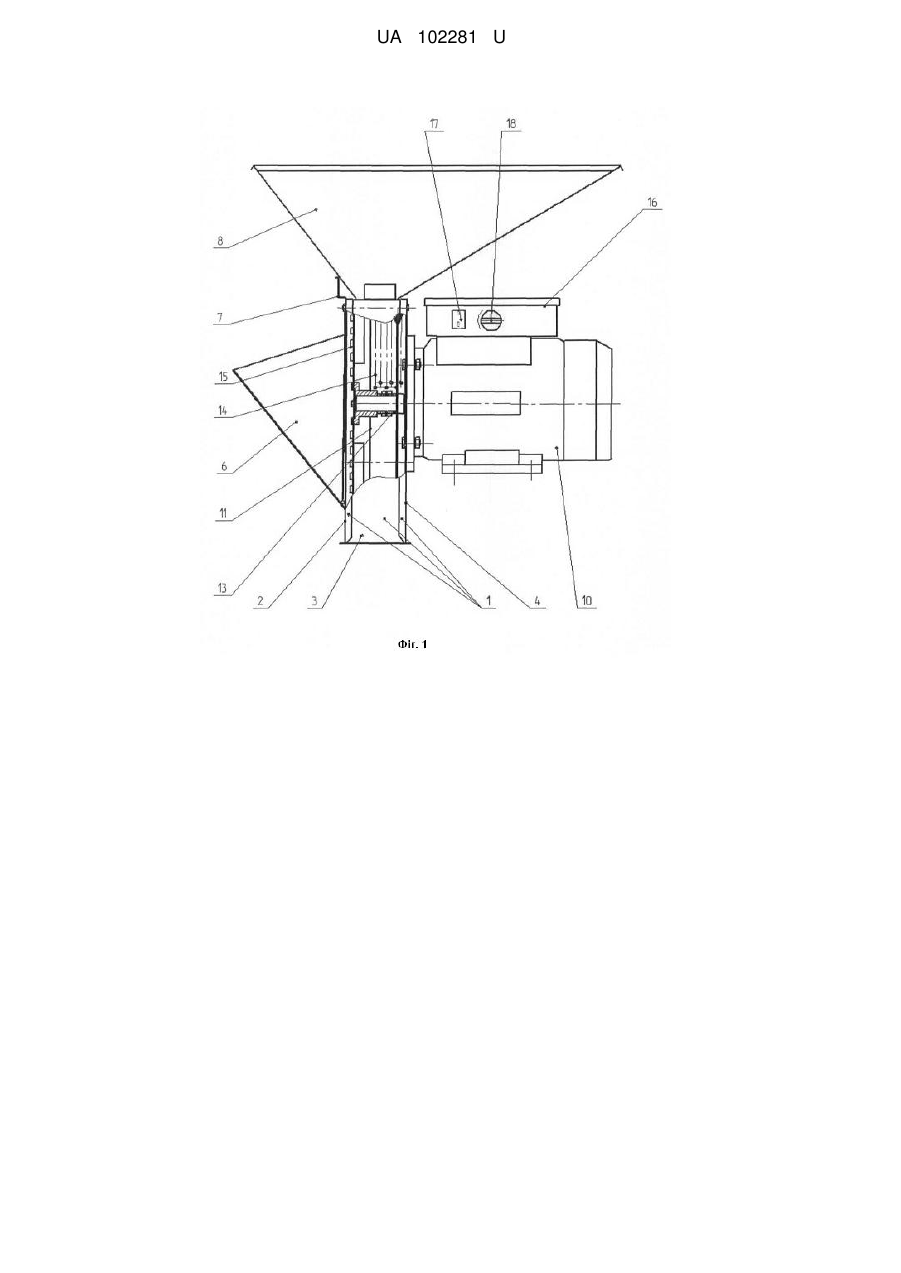

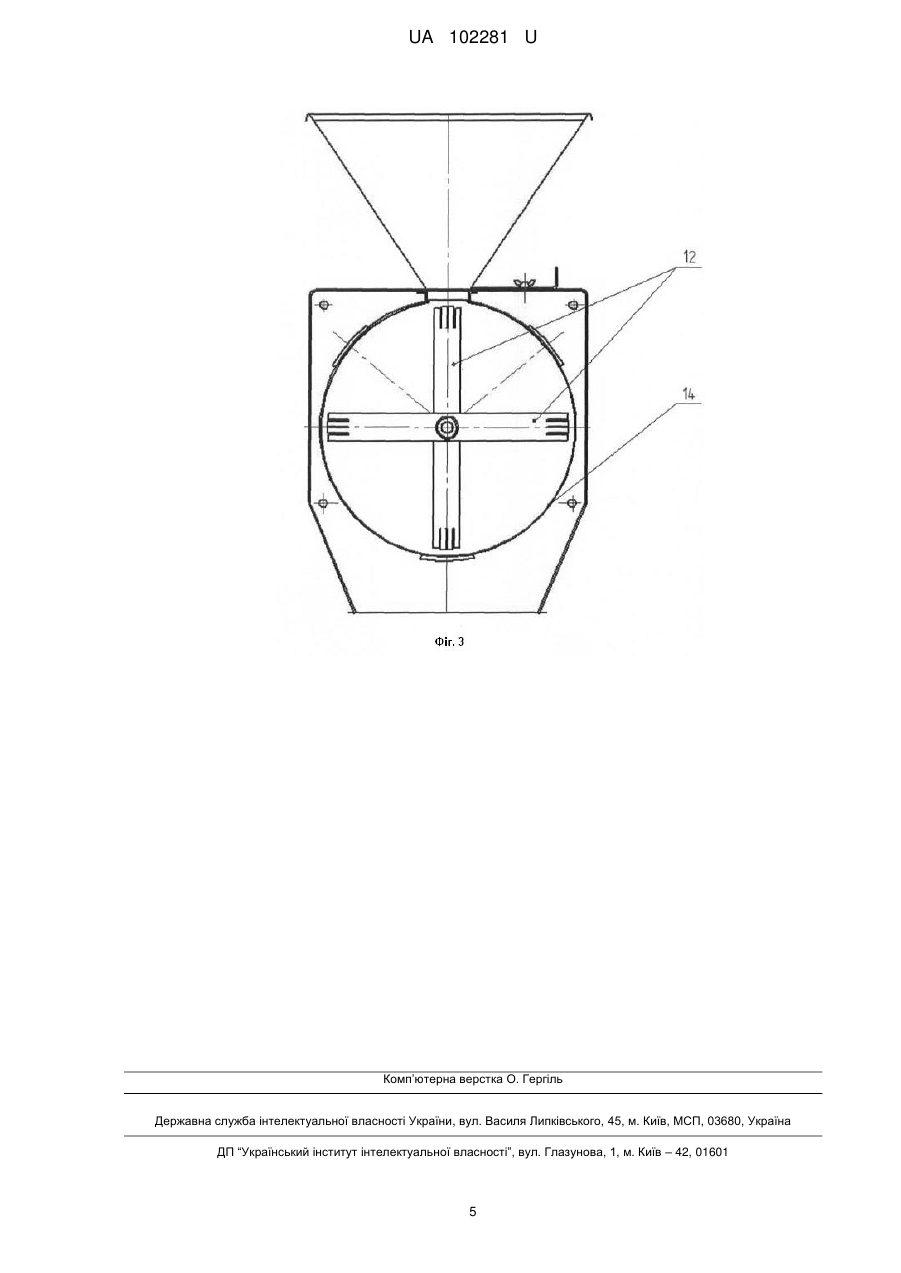

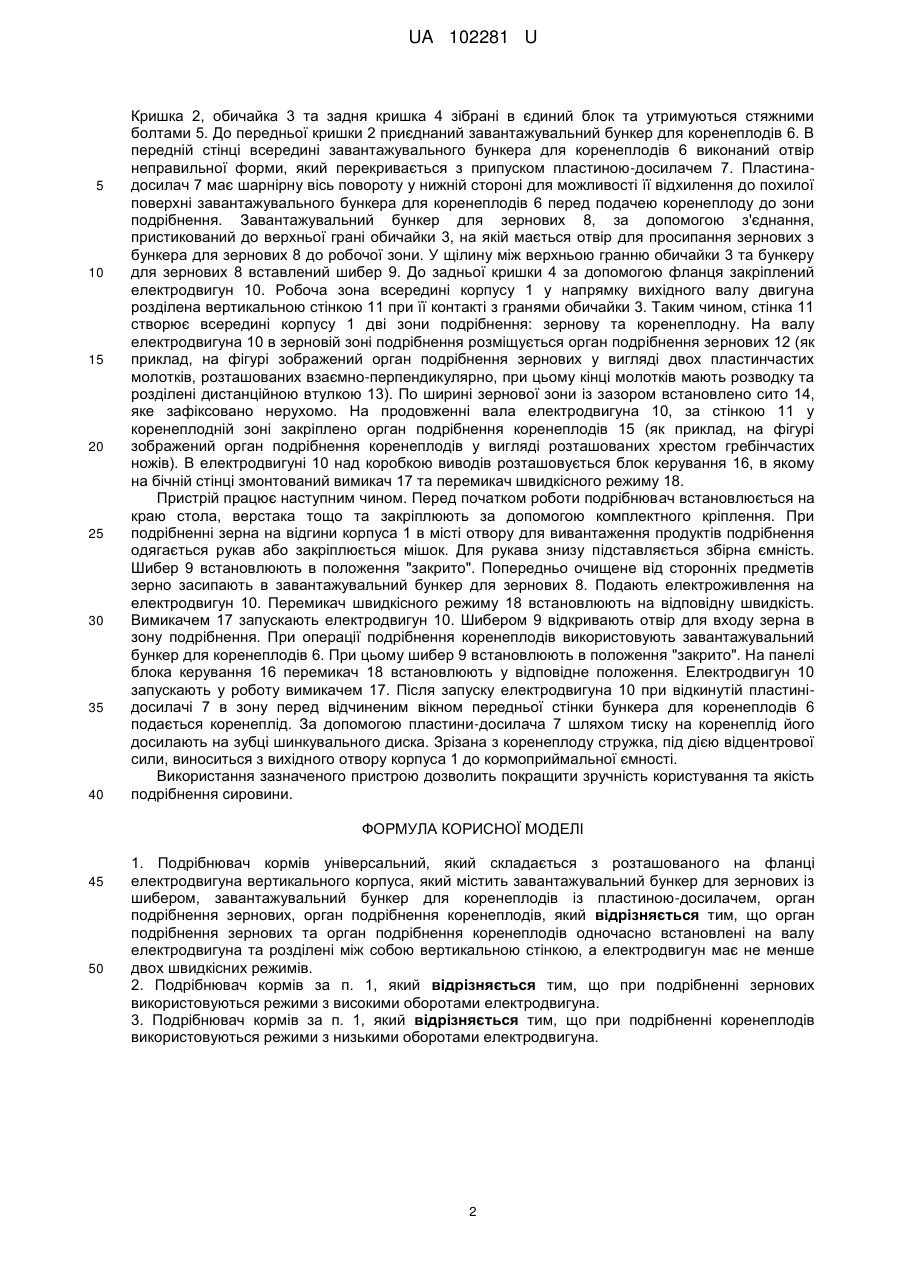

Реферат: Подрібнювач кормів універсальний, який складається з розташованого на фланці електродвигуна вертикального корпуса, який містить завантажувальний бункер для зернових із шибером, завантажувальний бункер для коренеплодів із пластиною-досилачем, орган подрібнення зернових, орган подрібнення коренеплодів, причому орган подрібнення зернових та орган подрібнення коренеплодів одночасно встановлені на валу електродвигуна та розділені між собою вертикальною стінкою, а електродвигун має не менше двох швидкісних режимів. UA 102281 U (54) ПОДРІБНЮВАЧ КОРМІВ УНІВЕРСАЛЬНИЙ UA 102281 U UA 102281 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування та може бути використана для подрібнення зернових та коренеплодів у підсобних і фермерських господарствах. Відомий молотковий подрібнювач (деклараційний патент України на винахід № 36195, заявка № 99116225, дата подання заявки 16.11.1999, опубліковано 16.04.2001, Бюл. № 3, МПК (2006.01) В02С 13/02; В02С 13/12; В02С 13/284), який складається з розташованого на фланці електродвигуна вертикального корпуса, який містить завантажувальний бункер для зернових із шибером, орган подрібнення зернових, класифікатор, який виконаний у вигляді жолоба і розміщений у корпусі між двома нижніми сусідніми ребрами. Недоліком даного пристрою є обмеженість у використанні, яка полягає в тому, що пристрій можливо використовувати лише для подрібнення зернових культур. Відомий подрібнювач (патент України на корисну модель № 81122, заявка № u 2012 14028, дата подання заявки 10.12.2012, опубліковано 25.06.2013, Бюл. № 12, МПК (2013.01) В02С 7/06, В02С 13/00, В02С 18/06, A02F 29/00), який складається з розташованого на фланці електродвигуна вертикального корпуса, який містить завантажувальний бункер для зернових із шибером, завантажувальний бункер для коренеплодів, орган подрібнення зернових, орган подрібнення коренеплодів. На відміну від зазначеного вище подрібнювана, даний дозволяє обробляти як зернові культури, так і коренеплоди. Недоліком даного пристрою є незручна конструкція завантажувального бункера для коренеплодів, яка полягає в тому, що в його конструкції відсутнє досилання коренеплодів на орган подрібнення. Іншим недоліком слід зазначити погану якість подрібнення одного з видів сировини (чи зерна, чи коренеплодів) через те, що електродвигун має лише один швидкісний режим. Найбільш близьким за технічною суттю, технічним результатом, що досягається, та вибраним як прототип є подрібнювач (патент України на корисну модель № 8732, заявка № U200501451, дата подання заявки 17.02.2005, опубліковано 15.08.2005, бюл. № 8, МПК (2006) A01F 29/00; В02С 18/00), який складається з розташованого на фланці електродвигуна вертикального корпуса, який містить завантажувальний бункер для зернових із шибером, завантажувальний бункер для коренеплодів із пластиною-досилачем, орган подрібнення зернових, орган подрібнення коренеплодів. Недоліком даного пристрою є незручність у користуванні, яка полягає в тому, що пристрій потребує переналагоджування у режим подрібнення зернових або у режим подрібнення коренеплодів. Для того, щоб на пристрої, завдяки якому відбувалося подрібнення зернових, здійснити подрібнення коренеплодів, необхідно зняти з валу орган подрібнення зернових та встановити орган подрібнення коренеплодів. В основу корисної моделі поставлена задача підвищення зручності користування пристроєм та підвищення якості подрібнюваної сировини. Поставлена задача вирішується завдяки тому, що в подрібнювачі кормів, який складається з розташованого на фланці електродвигуна вертикального корпуса, який містить завантажувальний бункер для зернових із шибером, завантажувальний бункер для коренеплодів із пластиною-досилачем, орган подрібнення зернових, орган подрібнення коренеплодів, згідно до корисної моделі, що заявляється орган подрібнення зернових та орган подрібнення коренеплодів одночасно встановлені на валу електродвигуна та розділені між собою вертикальною стінкою, а електродвигун має не менше двох швидкісних режимів. Розташування органу подрібнення зернових та органу подрібнення коренеплодів одночасно на валу електродвигуна із розділенням їх на вертикальною стінкою, дозволяє зробити дві камери подрібнення: камеру для подрібнення зернових та камеру для подрібнення коренеплодів. Наявні дві камери, дають змогу оператору після подрібнення зернових перейти до подрібнення коренеплодів і навпаки без розбирання корпусу подрібнювача, та заміни одного органу подрібнення іншим, що дозволяє підвищити зручність користування пристроєм. Використання електродвигуна із не менш двох варіантів швидкісного режиму дозволяє підвищити якість подрібнюваної сировини. Наприклад, для зернових доцільно використовувати -1 високі обороти електродвигуна (від 3000 хв ), що забезпечить ефективне подрібнення зерна, а -1 для коренеплодів доцільно використовувати менш високі обороти електродвигуна (1500 хв ), що забезпечить коренеплоди від виділення соків. Можливо, передбачити і більшу кількість швидкісних режимів електродвигуна, в залежності від спектру подрібнюваних продуктів. Корисна модель ілюструється кресленнями, де: фіг. 1 - загальний вигляд виробу у поздовжньому розрізі; фіг. 2 - вигляд виробу без передньої кришки; фіг. 3 - вигляд виробу зі знятими передньою кришкою, органу подрібнення коренеплодів та вертикальною стінкою. Подрібнювач кормів має корпус 1 із розташованим внизу отвором вивантаження продуктів подрібнення. Корпус 1 складається з передньої кришки 2, обичайки 3 та задньої кришки 4. 1 UA 102281 U 5 10 15 20 25 30 35 40 Кришка 2, обичайка 3 та задня кришка 4 зібрані в єдиний блок та утримуються стяжними болтами 5. До передньої кришки 2 приєднаний завантажувальний бункер для коренеплодів 6. В передній стінці всередині завантажувального бункера для коренеплодів 6 виконаний отвір неправильної форми, який перекривається з припуском пластиною-досилачем 7. Пластинадосилач 7 має шарнірну вісь повороту у нижній стороні для можливості її відхилення до похилої поверхні завантажувального бункера для коренеплодів 6 перед подачею коренеплоду до зони подрібнення. Завантажувальний бункер для зернових 8, за допомогою з'єднання, пристикований до верхньої грані обичайки 3, на якій мається отвір для просипання зернових з бункера для зернових 8 до робочої зони. У щілину між верхньою гранню обичайки 3 та бункеру для зернових 8 вставлений шибер 9. До задньої кришки 4 за допомогою фланця закріплений електродвигун 10. Робоча зона всередині корпусу 1 у напрямку вихідного валу двигуна розділена вертикальною стінкою 11 при її контакті з гранями обичайки 3. Таким чином, стінка 11 створює всередині корпусу 1 дві зони подрібнення: зернову та коренеплодну. На валу електродвигуна 10 в зерновій зоні подрібнення розміщується орган подрібнення зернових 12 (як приклад, на фігурі зображений орган подрібнення зернових у вигляді двох пластинчастих молотків, розташованих взаємно-перпендикулярно, при цьому кінці молотків мають розводку та розділені дистанційною втулкою 13). По ширині зернової зони із зазором встановлено сито 14, яке зафіксовано нерухомо. На продовженні вала електродвигуна 10, за стінкою 11 у коренеплодній зоні закріплено орган подрібнення коренеплодів 15 (як приклад, на фігурі зображений орган подрібнення коренеплодів у вигляді розташованих хрестом гребінчастих ножів). В електродвигуні 10 над коробкою виводів розташовується блок керування 16, в якому на бічній стінці змонтований вимикач 17 та перемикач швидкісного режиму 18. Пристрій працює наступним чином. Перед початком роботи подрібнювач встановлюється на краю стола, верстака тощо та закріплюють за допомогою комплектного кріплення. При подрібненні зерна на відгини корпуса 1 в місті отвору для вивантаження продуктів подрібнення одягається рукав або закріплюється мішок. Для рукава знизу підставляється збірна ємність. Шибер 9 встановлюють в положення "закрито". Попередньо очищене від сторонніх предметів зерно засипають в завантажувальний бункер для зернових 8. Подають електроживлення на електродвигун 10. Перемикач швидкісного режиму 18 встановлюють на відповідну швидкість. Вимикачем 17 запускають електродвигун 10. Шибером 9 відкривають отвір для входу зерна в зону подрібнення. При операції подрібнення коренеплодів використовують завантажувальний бункер для коренеплодів 6. При цьому шибер 9 встановлюють в положення "закрито". На панелі блока керування 16 перемикач 18 встановлюють у відповідне положення. Електродвигун 10 запускають у роботу вимикачем 17. Після запуску електродвигуна 10 при відкинутій пластинідосилачі 7 в зону перед відчиненим вікном передньої стінки бункера для коренеплодів 6 подається коренеплід. За допомогою пластини-досилача 7 шляхом тиску на коренеплід його досилають на зубці шинкувального диска. Зрізана з коренеплоду стружка, під дією відцентрової сили, виноситься з вихідного отвору корпуса 1 до кормоприймальної ємності. Використання зазначеного пристрою дозволить покращити зручність користування та якість подрібнення сировини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Подрібнювач кормів універсальний, який складається з розташованого на фланці електродвигуна вертикального корпуса, який містить завантажувальний бункер для зернових із шибером, завантажувальний бункер для коренеплодів із пластиною-досилачем, орган подрібнення зернових, орган подрібнення коренеплодів, який відрізняється тим, що орган подрібнення зернових та орган подрібнення коренеплодів одночасно встановлені на валу електродвигуна та розділені між собою вертикальною стінкою, а електродвигун має не менше двох швидкісних режимів. 2. Подрібнювач кормів за п. 1, який відрізняється тим, що при подрібненні зернових використовуються режими з високими оборотами електродвигуна. 3. Подрібнювач кормів за п. 1, який відрізняється тим, що при подрібненні коренеплодів використовуються режими з низькими оборотами електродвигуна. 2 UA 102281 U 3 UA 102281 U 4 UA 102281 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
