Спосіб вимірювання диференційного тиску цифровим манометром

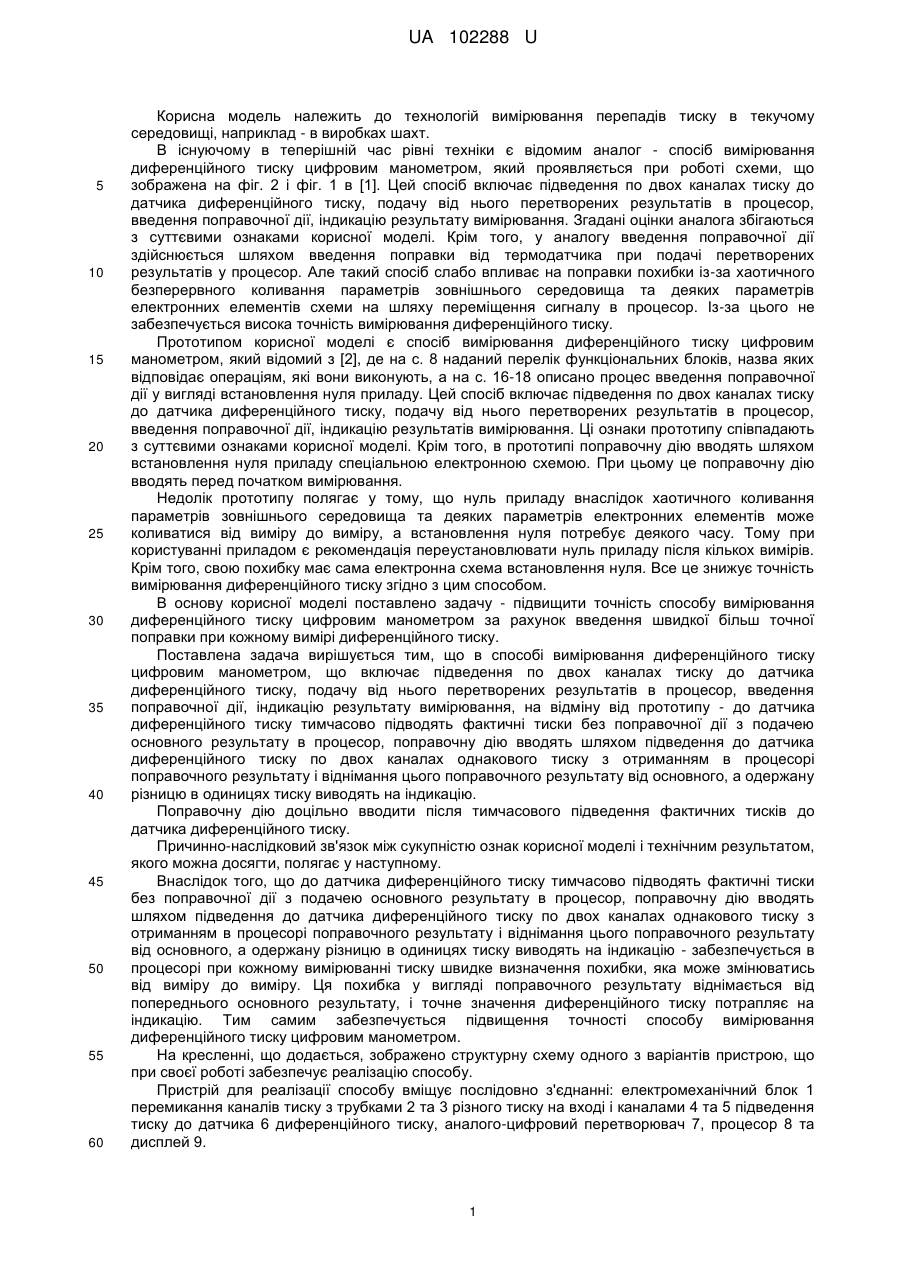

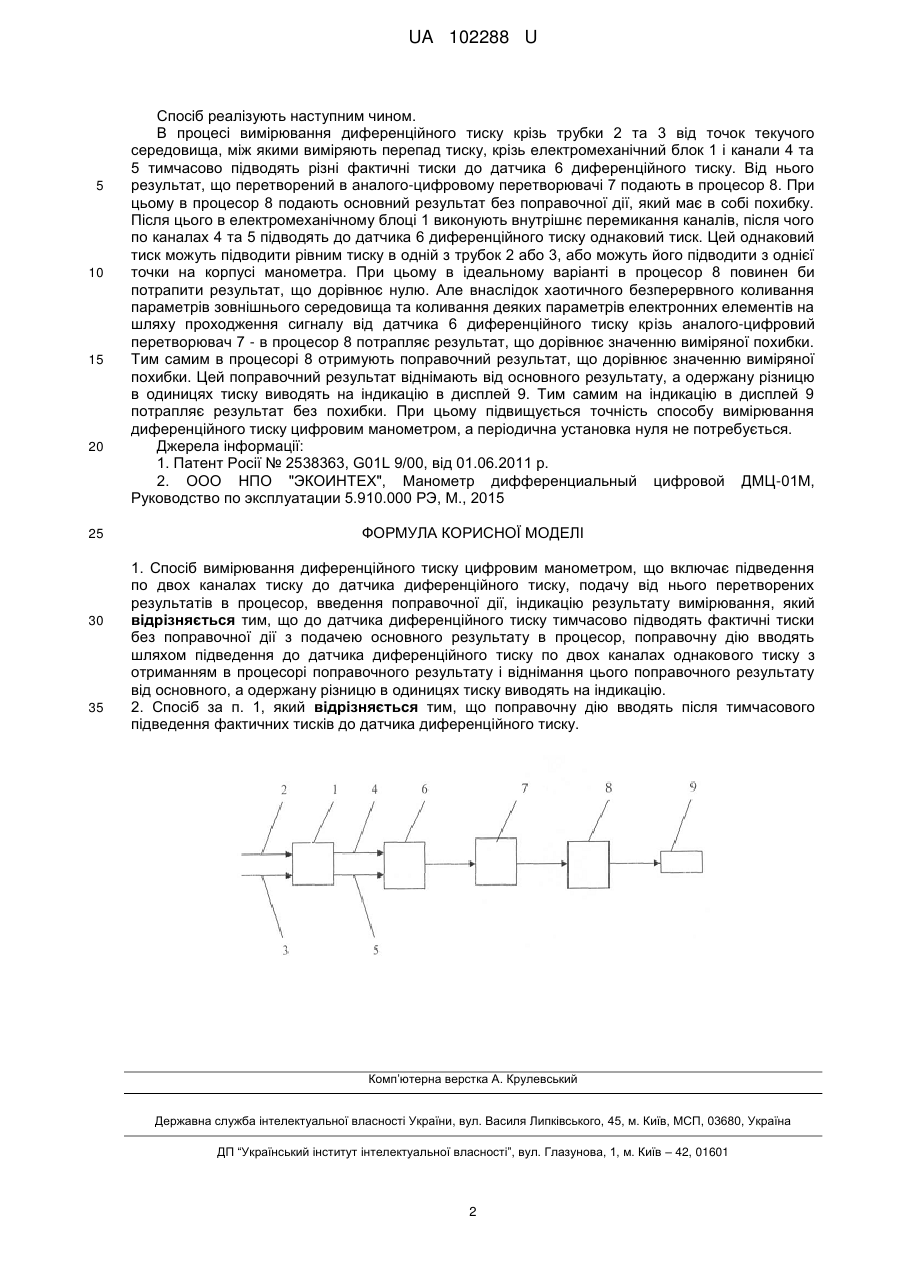

Реферат: Спосіб вимірювання диференційного тиску цифровим манометром, що включає підведення по двох каналах тиску до датчика диференційного тиску, подачу від нього перетворених результатів в процесор, введення поправочної дії, індикацію результату вимірювання, причому до датчика диференційного тиску тимчасово підводять фактичні тиски без поправочної дії з подачею основного результату в процесор, поправочну дію вводять шляхом підведення до датчика диференційного тиску по двох каналах однакового тиску з отриманням в процесорі поправочного результату і віднімання цього поправочного результату від основного, а одержану різницю в одиницях тиску виводять на індикацію. UA 102288 U (12) UA 102288 U UA 102288 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технологій вимірювання перепадів тиску в текучому середовищі, наприклад - в виробках шахт. В існуючому в теперішній час рівні техніки є відомим аналог - спосіб вимірювання диференційного тиску цифровим манометром, який проявляється при роботі схеми, що зображена на фіг. 2 і фіг. 1 в [1]. Цей спосіб включає підведення по двох каналах тиску до датчика диференційного тиску, подачу від нього перетворених результатів в процесор, введення поправочної дії, індикацію результату вимірювання. Згадані оцінки аналога збігаються з суттєвими ознаками корисної моделі. Крім того, у аналогу введення поправочної дії здійснюється шляхом введення поправки від термодатчика при подачі перетворених результатів у процесор. Але такий спосіб слабо впливає на поправки похибки із-за хаотичного безперервного коливання параметрів зовнішнього середовища та деяких параметрів електронних елементів схеми на шляху переміщення сигналу в процесор. Із-за цього не забезпечується висока точність вимірювання диференційного тиску. Прототипом корисної моделі є спосіб вимірювання диференційного тиску цифровим манометром, який відомий з [2], де на с. 8 наданий перелік функціональних блоків, назва яких відповідає операціям, які вони виконують, а на с. 16-18 описано процес введення поправочної дії у вигляді встановлення нуля приладу. Цей спосіб включає підведення по двох каналах тиску до датчика диференційного тиску, подачу від нього перетворених результатів в процесор, введення поправочної дії, індикацію результатів вимірювання. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, в прототипі поправочну дію вводять шляхом встановлення нуля приладу спеціальною електронною схемою. При цьому це поправочну дію вводять перед початком вимірювання. Недолік прототипу полягає у тому, що нуль приладу внаслідок хаотичного коливання параметрів зовнішнього середовища та деяких параметрів електронних елементів може коливатися від виміру до виміру, а встановлення нуля потребує деякого часу. Тому при користуванні приладом є рекомендація переустановлювати нуль приладу після кількох вимірів. Крім того, свою похибку має сама електронна схема встановлення нуля. Все це знижує точність вимірювання диференційного тиску згідно з цим способом. В основу корисної моделі поставлено задачу - підвищити точність способу вимірювання диференційного тиску цифровим манометром за рахунок введення швидкої більш точної поправки при кожному вимірі диференційного тиску. Поставлена задача вирішується тим, що в способі вимірювання диференційного тиску цифровим манометром, що включає підведення по двох каналах тиску до датчика диференційного тиску, подачу від нього перетворених результатів в процесор, введення поправочної дії, індикацію результату вимірювання, на відміну від прототипу - до датчика диференційного тиску тимчасово підводять фактичні тиски без поправочної дії з подачею основного результату в процесор, поправочну дію вводять шляхом підведення до датчика диференційного тиску по двох каналах однакового тиску з отриманням в процесорі поправочного результату і віднімання цього поправочного результату від основного, а одержану різницю в одиницях тиску виводять на індикацію. Поправочну дію доцільно вводити після тимчасового підведення фактичних тисків до датчика диференційного тиску. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. Внаслідок того, що до датчика диференційного тиску тимчасово підводять фактичні тиски без поправочної дії з подачею основного результату в процесор, поправочну дію вводять шляхом підведення до датчика диференційного тиску по двох каналаходнакового тиску з отриманням в процесорі поправочного результату і віднімання цього поправочного результату від основного, а одержану різницю в одиницях тиску виводять на індикацію - забезпечується в процесорі при кожному вимірюванні тиску швидке визначення похибки, яка може змінюватись від виміру до виміру. Ця похибка у вигляді поправочного результату віднімається від попереднього основного результату, і точне значення диференційного тиску потрапляє на індикацію. Тим самим забезпечується підвищення точності способу вимірювання диференційного тиску цифровим манометром. На кресленні, що додається, зображено структурну схему одного з варіантів пристрою, що при своєї роботі забезпечує реалізацію способу. Пристрій для реалізації способу вміщує послідовно з'єднанні: електромеханічний блок 1 перемикання каналів тиску з трубками 2 та 3 різного тиску на вході і каналами 4 та 5 підведення тиску до датчика 6 диференційного тиску, аналого-цифровий перетворювач 7, процесор 8 та дисплей 9. 1 UA 102288 U 5 10 15 20 25 30 35 Спосіб реалізують наступним чином. В процесі вимірювання диференційного тиску крізь трубки 2 та 3 від точок текучого середовища, між якими виміряють перепад тиску, крізь електромеханічний блок 1 і канали 4 та 5 тимчасово підводять різні фактичні тиски до датчика 6 диференційного тиску. Від нього результат, що перетворений в аналого-цифровому перетворювачі 7 подають в процесор 8. При цьому в процесор 8 подають основний результат без поправочної дії, який має в собі похибку. Після цього в електромеханічному блоці 1 виконують внутрішнє перемикання каналів, після чого по каналах 4 та 5 підводять до датчика 6 диференційного тиску однаковий тиск. Цей однаковий тиск можуть підводити рівним тиску в одній з трубок 2 або 3, або можуть його підводити з однієї точки на корпусі манометра. При цьому в ідеальному варіанті в процесор 8 повинен би потрапити результат, що дорівнює нулю. Але внаслідок хаотичного безперервного коливання параметрів зовнішнього середовища та коливання деяких параметрів електронних елементів на шляху проходження сигналу від датчика 6 диференційного тиску крізь аналого-цифровий перетворювач 7 - в процесор 8 потрапляє результат, що дорівнює значенню виміряної похибки. Тим самим в процесорі 8 отримують поправочний результат, що дорівнює значенню виміряної похибки. Цей поправочний результат віднімають від основного результату, а одержану різницю в одиницях тиску виводять на індикацію в дисплей 9. Тим самим на індикацію в дисплей 9 потрапляє результат без похибки. При цьому підвищується точність способу вимірювання диференційного тиску цифровим манометром, а періодична установка нуля не потребується. Джерела інформації: 1. Патент Росії № 2538363, G01L 9/00, від 01.06.2011 р. 2. ООО НПО "ЭКОИНТЕХ", Манометр дифференциальный цифровой ДМЦ-01М, Руководство по эксплуатации 5.910.000 РЭ, Μ., 2015 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб вимірювання диференційного тиску цифровим манометром, що включає підведення по двох каналах тиску до датчика диференційного тиску, подачу від нього перетворених результатів в процесор, введення поправочної дії, індикацію результату вимірювання, який відрізняється тим, що до датчика диференційного тиску тимчасово підводять фактичні тиски без поправочної дії з подачею основного результату в процесор, поправочну дію вводять шляхом підведення до датчика диференційного тиску по двох каналах однакового тиску з отриманням в процесорі поправочного результату і віднімання цього поправочного результату від основного, а одержану різницю в одиницях тиску виводять на індикацію. 2. Спосіб за п. 1, який відрізняється тим, що поправочну дію вводять після тимчасового підведення фактичних тисків до датчика диференційного тиску. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
