Спосіб з’єднання надколонної плити перекриття з колоною в будівлях безкапітельно-безбалкової конструктивної системи

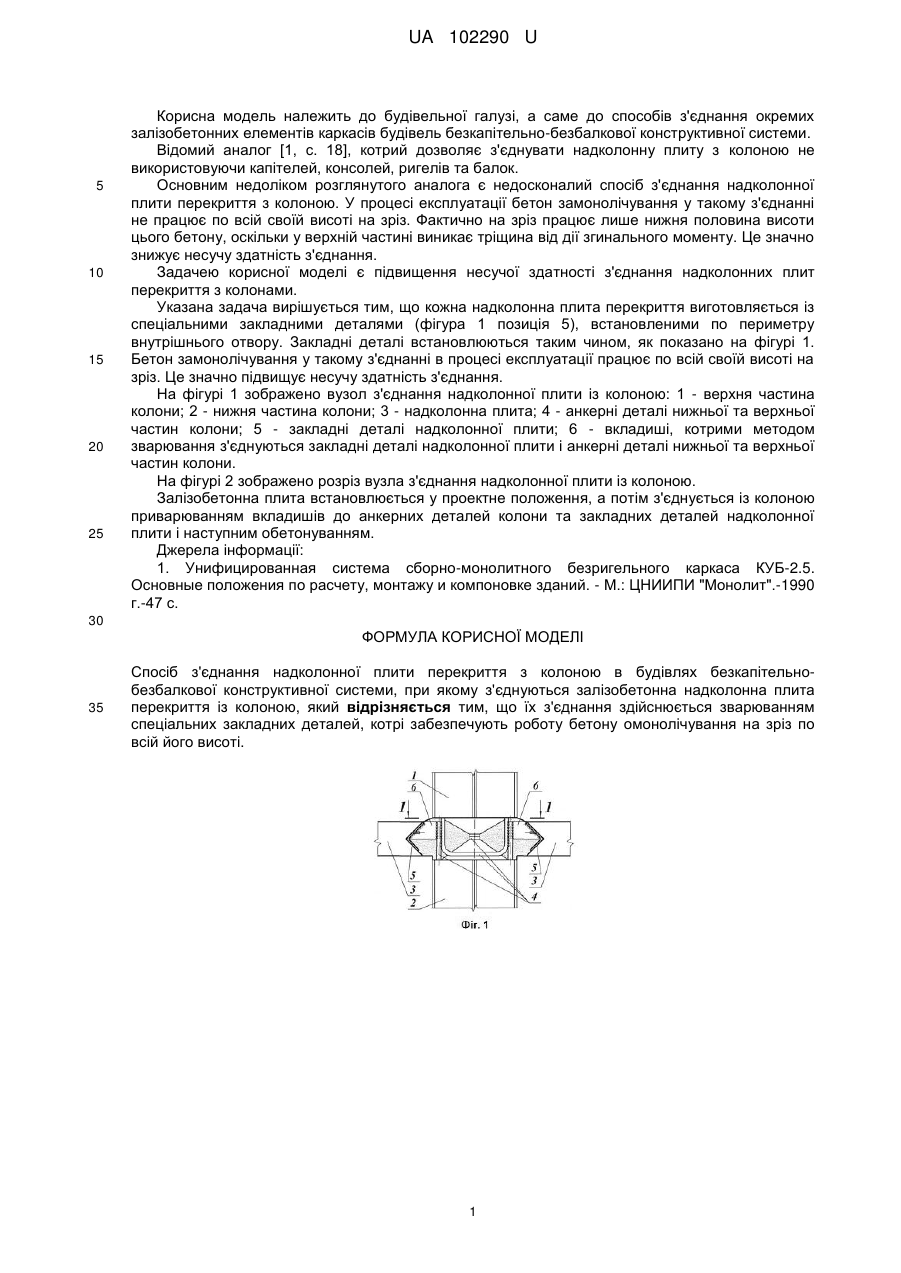

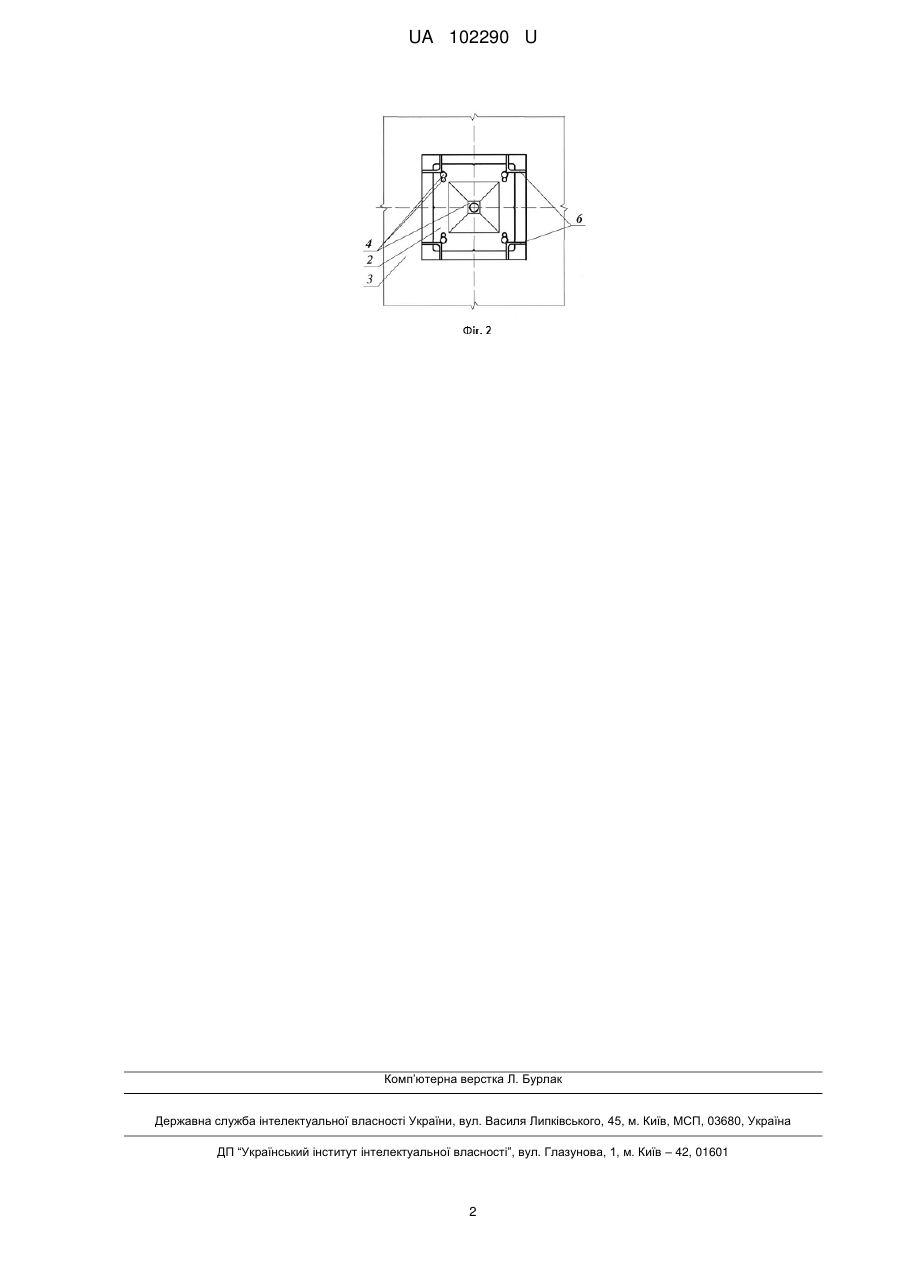

Реферат: Спосіб з'єднання надколонної плити перекриття з колоною в будівлях безкапітельнобезбалкової конструктивної системи, при якому з'єднуються залізобетонна надколонна плита перекриття із колоною, причому їх з'єднання здійснюється зварюванням спеціальних закладних деталей, котрі забезпечують роботу бетону омонолічування на зріз по всій його висоті. UA 102290 U (12) UA 102290 U UA 102290 U 5 10 15 20 25 Корисна модель належить до будівельної галузі, а саме до способів з'єднання окремих залізобетонних елементів каркасів будівель безкапітельно-безбалкової конструктивної системи. Відомий аналог [1, с. 18], котрий дозволяє з'єднувати надколонну плиту з колоною не використовуючи капітелей, консолей, ригелів та балок. Основним недоліком розглянутого аналога є недосконалий спосіб з'єднання надколонної плити перекриття з колоною. У процесі експлуатації бетон замонолічування у такому з'єднанні не працює по всій своїй висоті на зріз. Фактично на зріз працює лише нижня половина висоти цього бетону, оскільки у верхній частині виникає тріщина від дії згинального моменту. Це значно знижує несучу здатність з'єднання. Задачею корисної моделі є підвищення несучої здатності з'єднання надколонних плит перекриття з колонами. Указана задача вирішується тим, що кожна надколонна плита перекриття виготовляється із спеціальними закладними деталями (фігура 1 позиція 5), встановленими по периметру внутрішнього отвору. Закладні деталі встановлюються таким чином, як показано на фігурі 1. Бетон замонолічування у такому з'єднанні в процесі експлуатації працює по всій своїй висоті на зріз. Це значно підвищує несучу здатність з'єднання. На фігурі 1 зображено вузол з'єднання надколонної плити із колоною: 1 - верхня частина колони; 2 - нижня частина колони; 3 - надколонна плита; 4 - анкерні деталі нижньої та верхньої частин колони; 5 - закладні деталі надколонної плити; 6 - вкладиші, котрими методом зварювання з'єднуються закладні деталі надколонної плити і анкерні деталі нижньої та верхньої частин колони. На фігурі 2 зображено розріз вузла з'єднання надколонної плити із колоною. Залізобетонна плита встановлюється у проектне положення, а потім з'єднується із колоною приварюванням вкладишів до анкерних деталей колони та закладних деталей надколонної плити і наступним обетонуванням. Джерела інформації: 1. Унифицированная система сборно-монолитного безригельного каркаса КУБ-2.5. Основные положения по расчету, монтажу и компоновке зданий. - М.: ЦНИИПИ "Монолит".-1990 г.-47 с. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб з'єднання надколонної плити перекриття з колоною в будівлях безкапітельнобезбалкової конструктивної системи, при якому з'єднуються залізобетонна надколонна плита перекриття із колоною, який відрізняється тим, що їх з'єднання здійснюється зварюванням спеціальних закладних деталей, котрі забезпечують роботу бетону омонолічування на зріз по всій його висоті. 1 UA 102290 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
