Огороджувальна конструкція

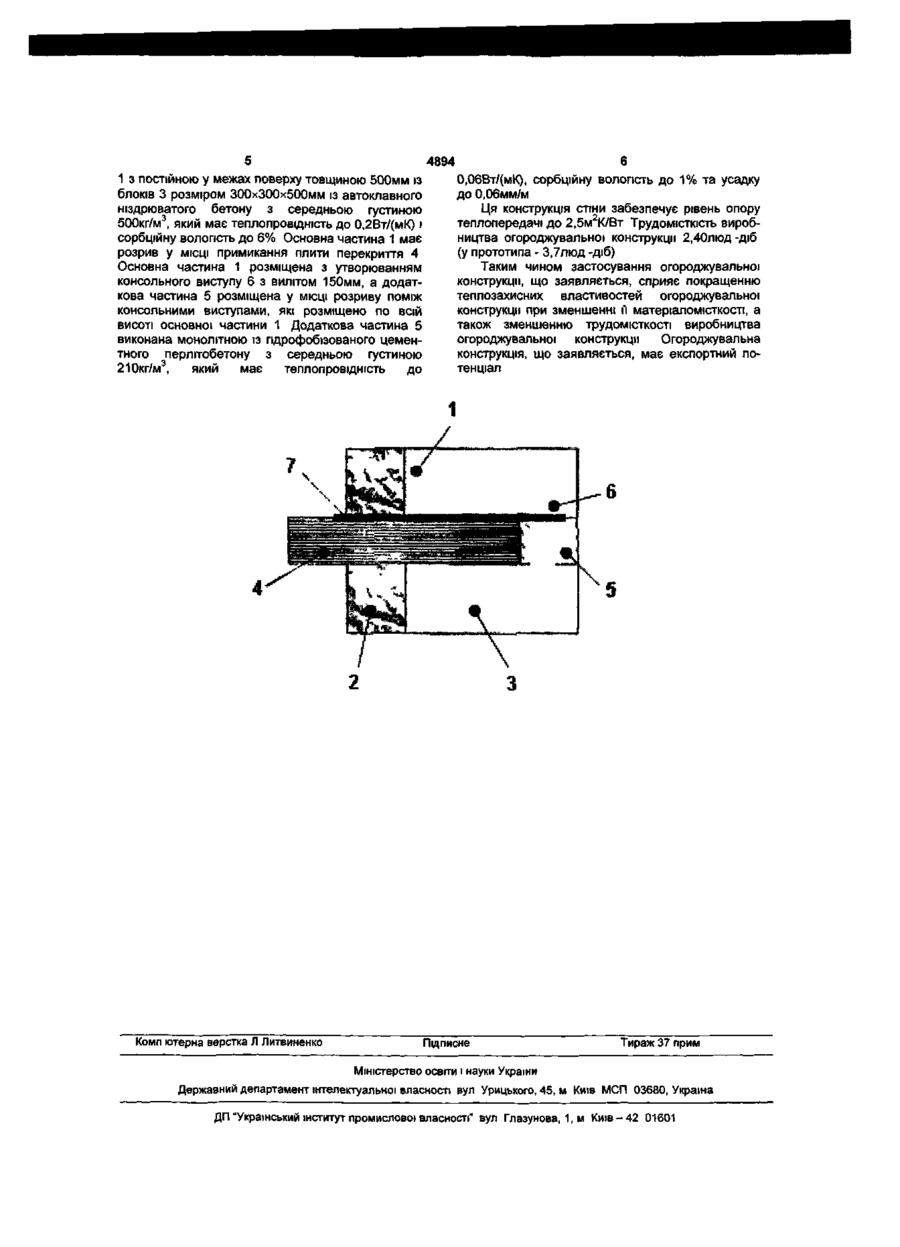

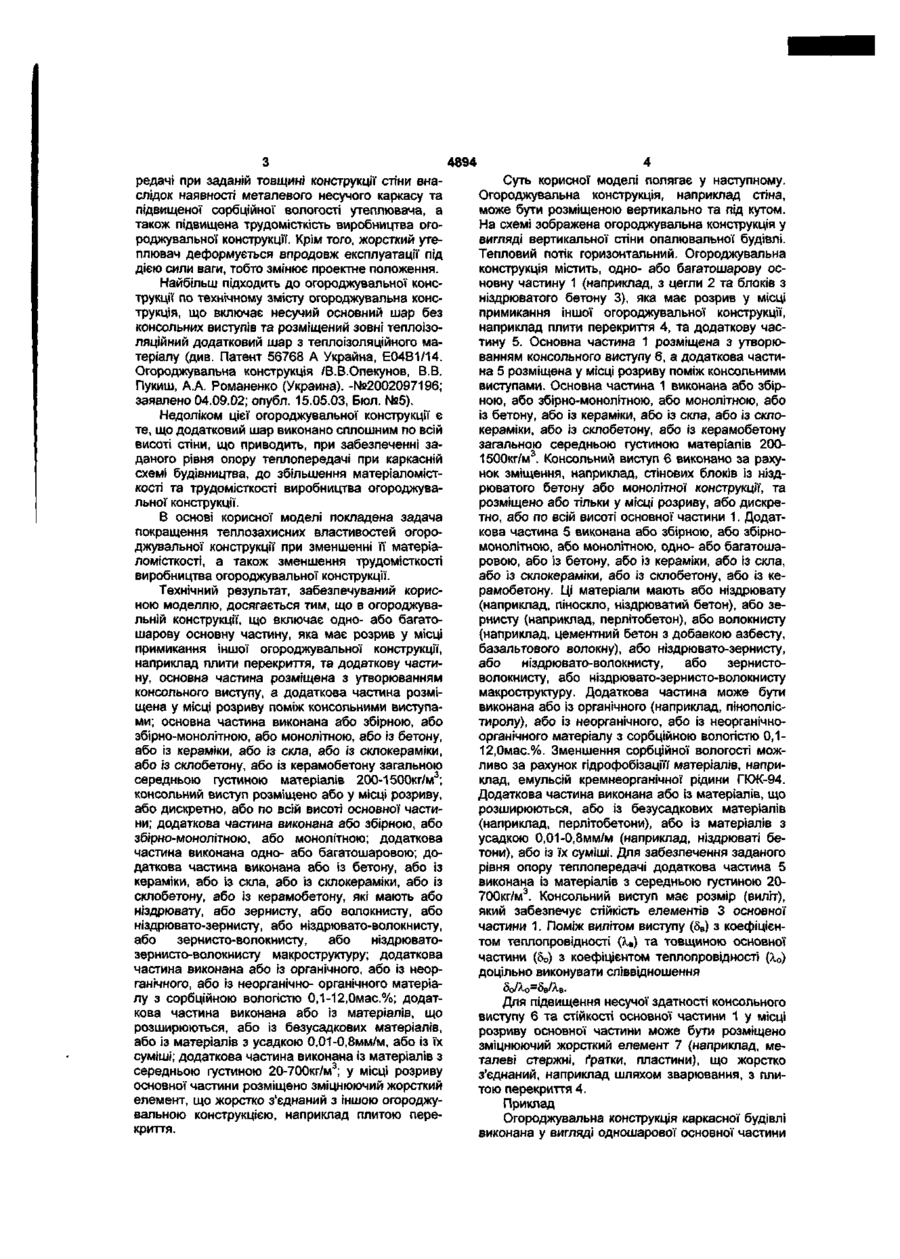

1. Огороджувальна конструкція, що включає одно- або багатошарову основну частину, яка має розрив у місці примикання іншої огороджувальної конструкції, наприклад плити перекриття, та додаткову частину, яка відрізняється тим, що основна частина розміщена з утворюванням консольного виступу, а додаткова частина розміщена у місці розриву між консольними виступами. 2. Конструкція за п.1, яка відрізняється тим, що основна частина виконана або збірною, або збірно-монолітною, або монолітною, або із бетону, або із кераміки, або із скла, або із склокераміки, або із склобетону, або із керамобетону загальною середньою густиною матеріалів 200-1500кг/м3. 3. Конструкція за п.1, яка відрізняється тим, що консольний виступ розміщено або у місці розриву, або дискретно, або по всій висоті основної частини. 4. Конструкція за п.1, яка відрізняється тим, що додаткова частина виконана або збірною, або збірно-монолітною, або монолітною. 5. Конструкція за пп.1, 4, яка відрізняється тим, що додаткова частина виконана одно- або багатошаровою. 6. Конструкція за пп.1, 4, 5, яка відрізняється тим, що додаткова частина виконана або із бетону, або із кераміки, або із скла, або із склокераміки, або із склобетону, або із керамобетону, які мають або ніздрювату, або зернисту, або волокнисту, або ніздрювато-зернисту, або ніздрювато-волокнисту, або зернисто-волокнисту, або ніздрюватозернисто-волокнисту макроструктури. 7. Конструкція за пп.1, 4, 5, яка відрізняється тим, що додаткова частина виконана або із органічного, або із неорганічного, або із неорганічноорганічного матеріалу з сорбційною вологістю 0,112,0мас.%. 8. Конструкція за пп.1, 4-7, яка відрізняється тим, що додаткова частина виконана або із матеріалів, що розширюються, або із безусадкових матеріалів, або із матеріалів з усадкою 0,01-0,8мм/м, або із їх суміші. 9. Конструкція за пп.1, 4-8, яка відрізняється тим, що додаткова частина виконана із матеріалів з середньою густиною 20-700кг/м3. 10. Конструкція за п.1, яка відрізняється тим, що у місці розриву основної частини розміщено зміцнюючий жорсткий елемент, який жорстко з'єднаний з іншою огороджувальною конструкцією, наприклад плитою перекриття. 00 Корисна модель відноситься до огороджувальних конструкцій, які можуть бути використані, наприклад, у будівництві при спорудженні зовнішніх стін. Відома огороджувальна конструкція, яка включає несучий моношар зі збірного або монолітного конструкційно-теплоізоляційного негідрофобізованого неавтоклавного ніздрюватого бетону (див. Гусенков С.А., Удачкин В.И., Галкин С.Д. Теплоизоляционные и стеновые изделия из безавтоклавного пенобетона У/Строительные материалы. 1999. -№4. -С.10-11). Недоліком цієї огороджувальної конструкції є недостатній рівень значень опору теплопередачі у місцях примикання пере криття. Відома огороджувальна конструкція, яка включає несучий шар та розміщений зовні теплоізоляційний шар, який виконано з жорсткого утеплювача у вигляді плит. При цьому жорсткий утеплювач розміщують поміж елементами металевого несучого каркасу (див. В.И. Савепко. С А. Баглай, А.З. Ваднов. Совершенствование технологии термозащиты ограждающих конструкций жилых домов. Сб. научн, трудов НИИСтроительного Производства «Слроительное производство», 1999. №40, с.25-31). Недоліком цієї огороджувальної конструкції також є недостатній рівень значень опору теплопе о> 4894 редачі при заданій товщині конструкції стіни внаслідок наявності металевого несучого каркасу та підвищеної сорбційної вологості утеплювача, а також підвищена трудомісткість виробництва огороджувальної конструкції. Крім того, жорсткий утеплювач деформується впродовж експлуатації під дією сили ваги, тобто змінює проектне положення. Найбільш підходить до огороджувальної конструкції по технічному змісту огороджувальна конструкція, що включає несучий основний шар без консольних виступів та розміщений зовні теплоізоляційний додатковий шар з теплоізоляційного матеріалу (див. Патент 56768 А Украйна, Е04В1/14. Огороджувальна конструкція /В.В.Опекунов, В.В. Пукиш, А.А. Романенко (Украйна). -№2002097196; заявлено 04.09.02; опубл. 15.05.03, Бюл. №5). Недоліком цієї огороджувальної конструкції є те, що додатковий шар виконано сплошним по всій висоті стіни, що приводить, при забезпеченні заданого рівня опору теплопередачі при каркасній схемі будівництва, до збільшення матеріаломісткості та трудомісткості виробництва огороджувальної конструкції. В основі корисної моделі покладена задача покращення теплозахисних властивостей огороджувальної конструкції при зменшенні її матеріаломісткості, а також зменшення трудомісткості виробництва огороджувальної конструкції. Технічний результат, забезпечуваний корисною моделлю, досягається тим, що в огороджувальній конструкції, що включає одно- або багатошарову основну частину, яка має розрив у місці примикання іншої огороджувальної конструкції, наприклад плити перекриття, та додаткову частину, основна частина розміщена з утворюванням консольного виступу, а додаткова частина розміщена у місці розриву поміж консольними виступами; основна частина виконана або збірною, або збірно-монолітною, або монолітною, або із бетону, або із кераміки, або із скла, або із склокераміки, або із склобетону, або із керамобетону загальною середньою густиною матеріалів 200-1500кг/м3; консольний виступ розміщено або у місці розриву, або дискретно, або по всій висоті основної частини; додаткова частина виконана або збірною, або збірно-монолітною, або монолітною; додаткова частина виконана одно- або багатошаровою; додаткова частина виконана або із бетону, або із кераміки, або із скла, або із склокераміки, або із склобетону, або із керамобетону, які мають або ніздрювату, або зернисту, або волокнисту, або ніздрювато-зернисту, або ніздрювато-волокнисту, або зернисто-волокнисту, або ніздрюватозернисто-волокнисту макроструктуру; додаткова частина виконана або із органічного, або із неорганічного, або із неорганічно- органічного матеріалу з сорбційною вологістю 0,1-12,0мас.%; додаткова частина виконана або із матеріалів, що розширюються, або із безусадкових матеріалів, або із матеріалів з усадкою 0,01-0,8мм/м, або із їх суміші; додаткова частина виконана із матеріалів з середньою густиною 20-700кг/м3; у місці розриву основної частини розміщено зміцнюючий жорсткий елемент, що жорстко з'єднаний з іншою огороджувальною конструкцією, наприклад плитою перекриття. Суть корисної моделі полягає у наступному. Огороджувальна конструкція, наприклад стіна, може бути розміщеною вертикально та під кутом. На схемі зображена огороджувальна конструкція у вигляді вертикальної стіни опалювальної будівлі. Тепловий потік горизонтальний. Огороджувальна конструкція містить, одно- або багатошарову основну частину 1 (наприклад, з цегли 2 та блоків з ніздрюватого бетону 3), яка має розрив у місці примикання іншої огороджувальної конструкції, наприклад плити перекриття 4, та додаткову частину 5. Основна частина 1 розміщена з утворюванням консольного виступу 6, а додаткова частина 5 розміщена у місці розриву поміж консольними виступами. Основна частина 1 виконана або збірною, або збірно-монолітною, або монолітною, або із бетону, або із кераміки, або із скла, або із склокераміки, або із склобетону, або із керамобетону загальною середньою густиною матеріалів 2001500кг/м3. Консольний виступ 6 виконано за рахунок зміщення, наприклад, стінових блоків із ніздрюватого бетону або монолітної конструкції, та розміщено або тільки у місці розриву, або дискретно, або по всій висоті основної частини 1. Додаткова частина 5 виконана або збірною, або збірномонолітною, або монолітною, одно- або багатошаровою, або із бетону, або із кераміки, або із скла, або із склокераміки, або із склобетону, або із керамобетону. Ці матеріали мають або ніздрювату (наприклад, піноскло, ніздрюватий бетон), або зернисту (наприклад, перлітобетон), або волокнисту (наприклад, цементний бетон з добавкою азбесту, базальтового волокну), або ніздрювато-зернисту, або ніздрювато-волокнисту, або зернистоволокнисту, або ніздрювато-зернисто-волокнисту макроструктуру. Додаткова частина може бути виконана або із органічного (наприклад, пінополістиролу), або із неорганічного, або із неорганічноорганічного матеріалу з сорбційною вологістю 0,112,0мас.%. Зменшення сорбційної вологості можливо за рахунок гідрофобізаціїї матеріалів, наприклад, емульсій кремнеорганічної рідини ГКЖ-94. Додаткова частина виконана або із матеріалів, що розширюються, або із безусадкових матеріалів (наприклад, перлітобетони), або із матеріалів з усадкою 0,01-0,8мм/м (наприклад, ніздрюваті бетони), або із їх суміші. Для забезпечення заданого рівня опору теплопередачі додаткова частина 5 виконана із матеріалів з середньою густиною 20700кг/м3. Консольний виступ має розмір (виліт), який забезпечує стійкість елементів 3 основної частини 1. Поміж вилітом виступу (6В) з коефіцієнтом теплопровідності (^в) та товщиною основної частини (бо) з коефіцієнтом теплопровідності (Хо) доцільно виконувати співвідношення Для підвищення несучої здатності консольного виступу 6 та стійкості основної частини 1 у місці розриву основної частини може бути розміщено зміцнюючий жорсткий елемент 7 (наприклад, металеві стержні, ґратки, пластини), що жорстко з'єднаний, наприклад шляхом зварювання, з плитою перекриття 4. Приклад Огороджувальна конструкція каркасної будівлі виконана у вигляді одношарової основної частини 4894 1 з постійною у межах поверху товщиною 500мм із блоків 3 розміром 300х300х500мм із автоклавного ніздрюватого бетону з середньою густиною 500кг/м3, який має теплопровідність до 0,2Вт/(мК) і сорбційну вологість до 6% Основна частина 1 має розрив у МІСЦІ примикання плити перекриття 4 Основна частина 1 розміщена з утворюванням консольного виступу 6 з вилітом 150мм, а додаткова частина 5 розміщена у МІСЦІ розриву поміж консольними виступами, які розміщено по всій висоті основної частини 1 Додаткова частина 5 виконана монолітною із пдрофобізованого цементного перлітобетону з середньою густиною 210кг/м3, який має теплопровідність до Комп ютерна верстка Л Литвиненко 0,06Вт/(мК), сорбційну вологість до 1% та усадку до 0,06мм/м Ця конструкція стіни забезпечує рівень опору теплопередачі до 2,5м2К/Вт Трудомісткість виробництва огороджувальної конструкції 2,40люд -діб (у прототипа - 3,7люд -діб) Таким чином застосування огороджувальної конструкції, що заявляється, сприяє покращенню теплозахисних властивостей огороджувальної конструкції при зменшенні її матеріаломісткості, а також зменшенню трудомісткості виробництва огороджувальної конструкції Огороджувальна конструкція, що заявляється, має експортний потенціал Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ МСП 03680, Україна ДП "Український інститут промислової власності" вул Глазунова, 1, м К и ї в - 4 2 01601
