Гранатометний постріл з протитанковою гранатою

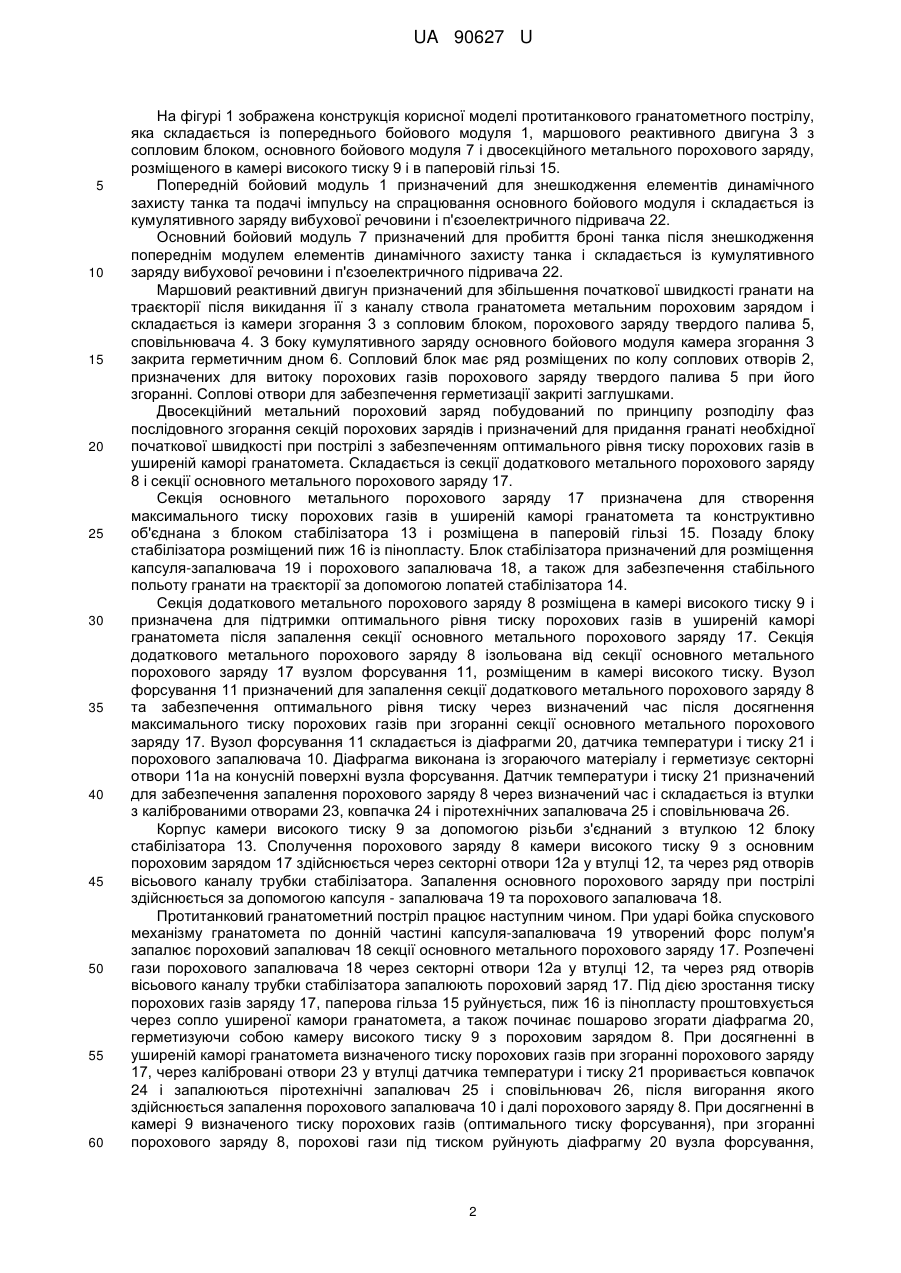

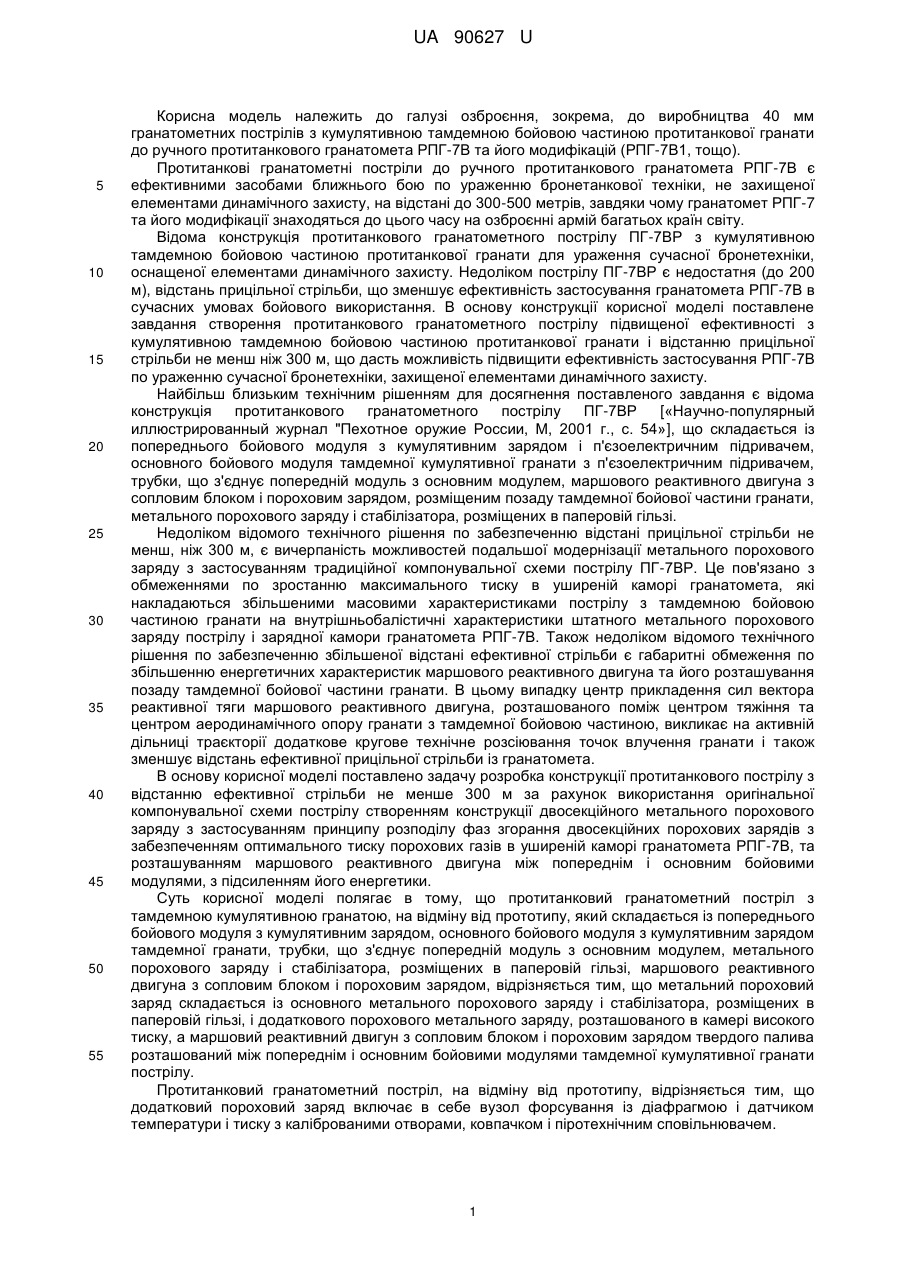

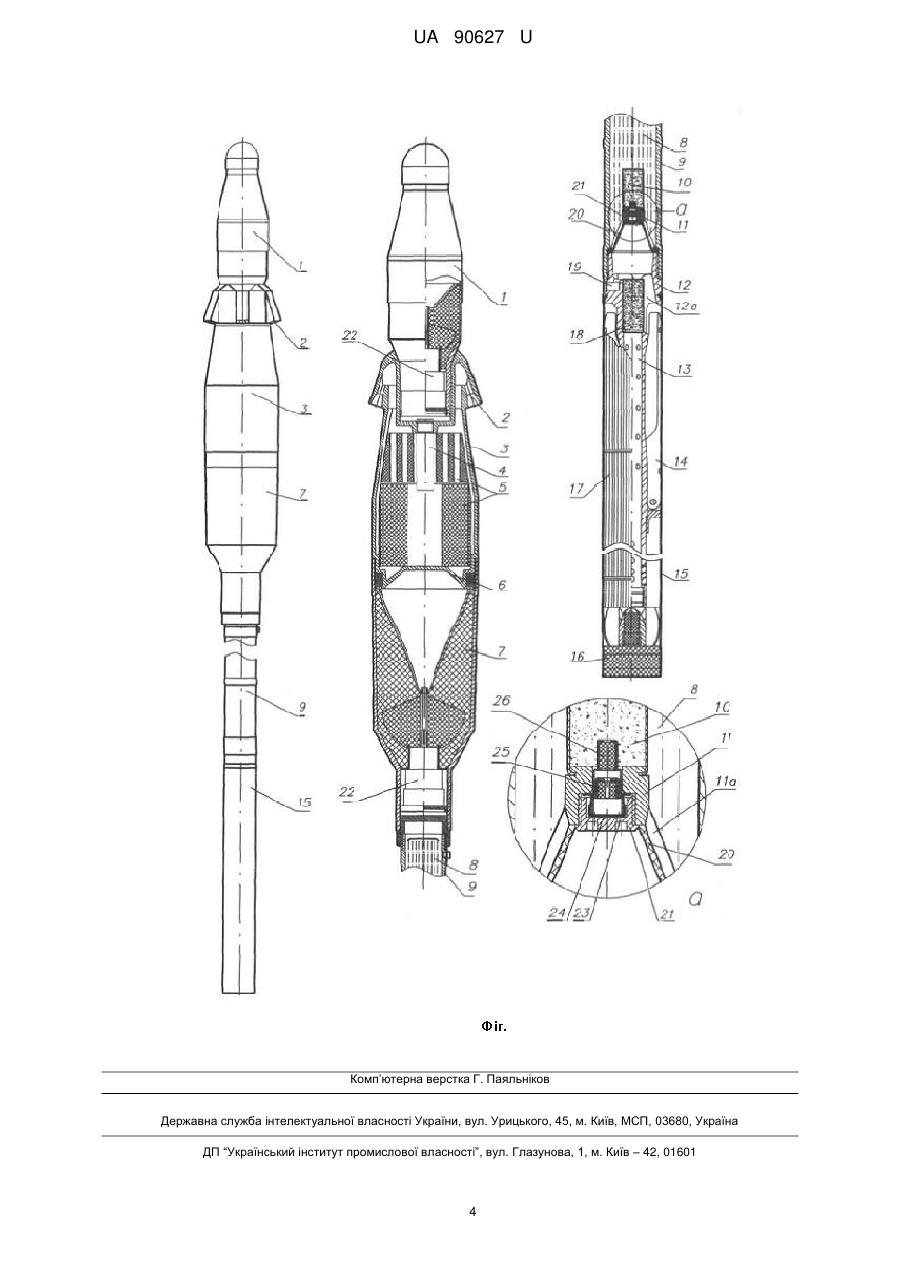

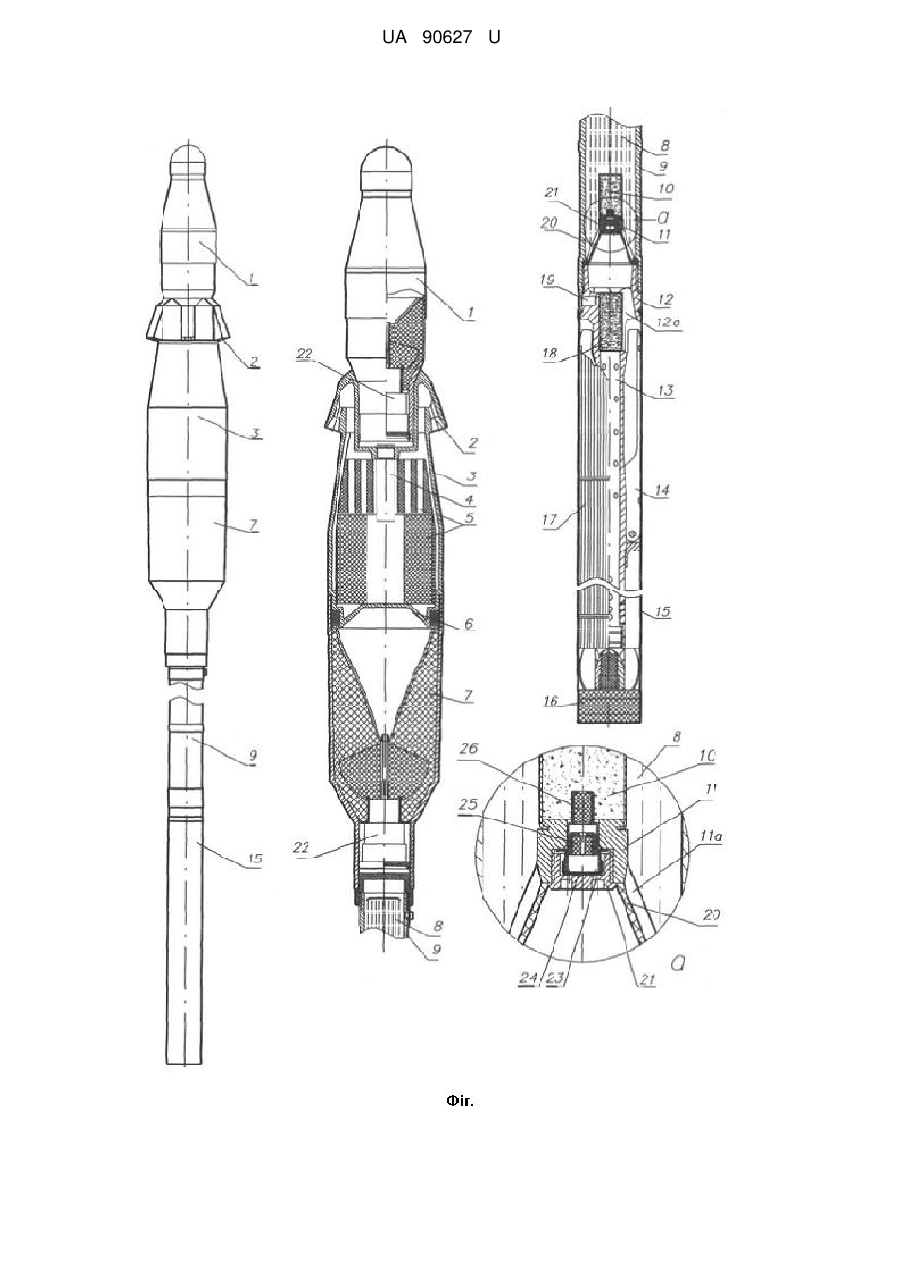

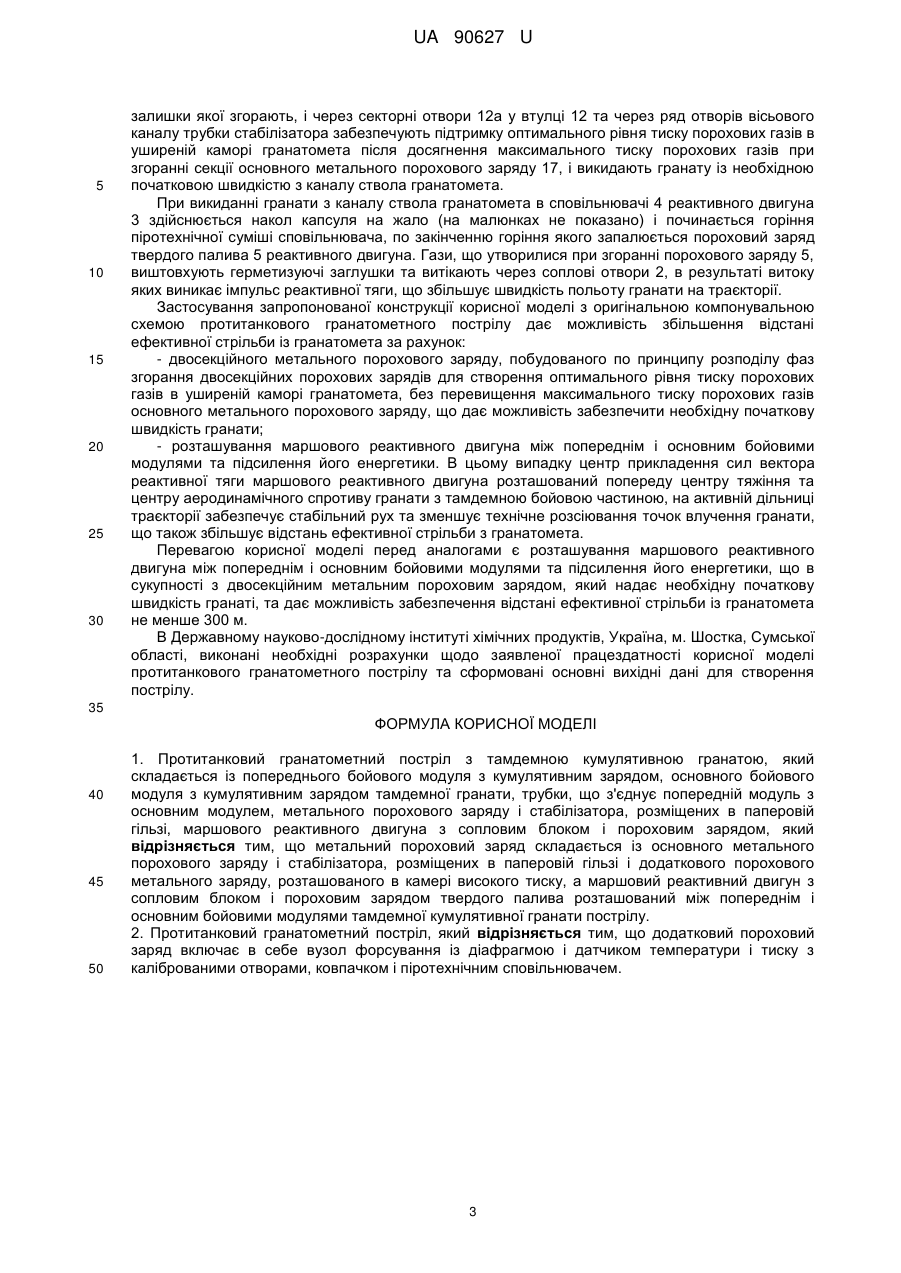

Реферат: Протитанковий гранатометний постріл з тамдемною кумулятивною гранатою, складається із попереднього бойового модуля з кумулятивним зарядом, основного бойового модуля з кумулятивним зарядом тамдемної гранати, трубки, що з'єднує попередній модуль з основним модулем, метального порохового заряду і стабілізатора, розміщених в паперовій гільзі, маршового реактивного двигуна з сопловим блоком і пороховим зарядом. Метальний пороховий заряд складається із основного метального порохового заряду і стабілізатора, розміщених в паперовій гільзі і додаткового порохового метального заряду, розташованого в камері високого тиску, а маршовий реактивний двигун з сопловим блоком і пороховим зарядом твердого палива розташований між попереднім і основним бойовими модулями тамдемної кумулятивної гранати пострілу. UA 90627 U (54) ГРАНАТОМЕТНИЙ ПОСТРІЛ З ПРОТИТАНКОВОЮ ГРАНАТОЮ UA 90627 U UA 90627 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема, до виробництва 40 мм гранатометних пострілів з кумулятивною тамдемною бойовою частиною протитанкової гранати до ручного протитанкового гранатомета РПГ-7В та його модифікацій (РПГ-7В1, тощо). Протитанкові гранатометні постріли до ручного протитанкового гранатомета РПГ-7В є ефективними засобами ближнього бою по ураженню бронетанкової техніки, не захищеної елементами динамічного захисту, на відстані до 300-500 метрів, завдяки чому гранатомет РПГ-7 та його модифікації знаходяться до цього часу на озброєнні армій багатьох країн світу. Відома конструкція протитанкового гранатометного пострілу ПГ-7ВР з кумулятивною тамдемною бойовою частиною протитанкової гранати для ураження сучасної бронетехніки, оснащеної елементами динамічного захисту. Недоліком пострілу ПГ-7ВР є недостатня (до 200 м), відстань прицільної стрільби, що зменшує ефективність застосування гранатомета РПГ-7В в сучасних умовах бойового використання. В основу конструкції корисної моделі поставлене завдання створення протитанкового гранатометного пострілу підвищеної ефективності з кумулятивною тамдемною бойовою частиною протитанкової гранати і відстанню прицільної стрільби не менш ніж 300 м, що дасть можливість підвищити ефективність застосування РПГ-7В по ураженню сучасної бронетехніки, захищеної елементами динамічного захисту. Найбільш близьким технічним рішенням для досягнення поставленого завдання є відома конструкція протитанкового гранатометного пострілу ПГ-7ВР [«Научно-популярный иллюстрированный журнал "Пехотное оружие России, М, 2001 г., с. 54»], що складається із попереднього бойового модуля з кумулятивним зарядом і п'єзоелектричним підривачем, основного бойового модуля тамдемної кумулятивної гранати з п'єзоелектричним підривачем, трубки, що з'єднує попередній модуль з основним модулем, маршового реактивного двигуна з сопловим блоком і пороховим зарядом, розміщеним позаду тамдемної бойової частини гранати, метального порохового заряду і стабілізатора, розміщених в паперовій гільзі. Недоліком відомого технічного рішення по забезпеченню відстані прицільної стрільби не менш, ніж 300 м, є вичерпаність можливостей подальшої модернізації метального порохового заряду з застосуванням традиційної компонувальної схеми пострілу ПГ-7ВР. Це пов'язано з обмеженнями по зростанню максимального тиску в уширеній каморі гранатомета, які накладаються збільшеними масовими характеристиками пострілу з тамдемною бойовою частиною гранати на внутрішньобалістичні характеристики штатного метального порохового заряду пострілу і зарядної камори гранатомета РПГ-7В. Також недоліком відомого технічного рішення по забезпеченню збільшеної відстані ефективної стрільби є габаритні обмеження по збільшенню енергетичних характеристик маршового реактивного двигуна та його розташування позаду тамдемної бойової частини гранати. В цьому випадку центр прикладення сил вектора реактивної тяги маршового реактивного двигуна, розташованого поміж центром тяжіння та центром аеродинамічного опору гранати з тамдемної бойовою частиною, викликає на активній дільниці траєкторії додаткове кругове технічне розсіювання точок влучення гранати і також зменшує відстань ефективної прицільної стрільби із гранатомета. В основу корисної моделі поставлено задачу розробка конструкції протитанкового пострілу з відстанню ефективної стрільби не менше 300 м за рахунок використання оригінальної компонувальної схеми пострілу створенням конструкції двосекційного метального порохового заряду з застосуванням принципу розподілу фаз згорання двосекційних порохових зарядів з забезпеченням оптимального тиску порохових газів в уширеній каморі гранатомета РПГ-7В, та розташуванням маршового реактивного двигуна між попереднім і основним бойовими модулями, з підсиленням його енергетики. Суть корисної моделі полягає в тому, що протитанковий гранатометний постріл з тамдемною кумулятивною гранатою, на відміну від прототипу, який складається із попереднього бойового модуля з кумулятивним зарядом, основного бойового модуля з кумулятивним зарядом тамдемної гранати, трубки, що з'єднує попередній модуль з основним модулем, метального порохового заряду і стабілізатора, розміщених в паперовій гільзі, маршового реактивного двигуна з сопловим блоком і пороховим зарядом, відрізняється тим, що метальний пороховий заряд складається із основного метального порохового заряду і стабілізатора, розміщених в паперовій гільзі, і додаткового порохового метального заряду, розташованого в камері високого тиску, а маршовий реактивний двигун з сопловим блоком і пороховим зарядом твердого палива розташований між попереднім і основним бойовими модулями тамдемної кумулятивної гранати пострілу. Протитанковий гранатометний постріл, на відміну від прототипу, відрізняється тим, що додатковий пороховий заряд включає в себе вузол форсування із діафрагмою і датчиком температури і тиску з каліброваними отворами, ковпачком і піротехнічним сповільнювачем. 1 UA 90627 U 5 10 15 20 25 30 35 40 45 50 55 60 На фігурі 1 зображена конструкція корисної моделі протитанкового гранатометного пострілу, яка складається із попереднього бойового модуля 1, маршового реактивного двигуна 3 з сопловим блоком, основного бойового модуля 7 і двосекційного метального порохового заряду, розміщеного в камері високого тиску 9 і в паперовій гільзі 15. Попередній бойовий модуль 1 призначений для знешкодження елементів динамічного захисту танка та подачі імпульсу на спрацювання основного бойового модуля і складається із кумулятивного заряду вибухової речовини і п'єзоелектричного підривача 22. Основний бойовий модуль 7 призначений для пробиття броні танка після знешкодження попереднім модулем елементів динамічного захисту танка і складається із кумулятивного заряду вибухової речовини і п'єзоелектричного підривача 22. Маршовий реактивний двигун призначений для збільшення початкової швидкості гранати на траєкторії після викидання її з каналу ствола гранатомета метальним пороховим зарядом і складається із камери згорання 3 з сопловим блоком, порохового заряду твердого палива 5, сповільнювача 4. З боку кумулятивного заряду основного бойового модуля камера згорання 3 закрита герметичним дном 6. Сопловий блок має ряд розміщених по колу соплових отворів 2, призначених для витоку порохових газів порохового заряду твердого палива 5 при його згоранні. Соплові отвори для забезпечення герметизації закриті заглушками. Двосекційний метальний пороховий заряд побудований по принципу розподілу фаз послідовного згорання секцій порохових зарядів і призначений для придання гранаті необхідної початкової швидкості при пострілі з забезпеченням оптимального рівня тиску порохових газів в уширеній каморі гранатомета. Складається із секції додаткового метального порохового заряду 8 і секції основного метального порохового заряду 17. Секція основного метального порохового заряду 17 призначена для створення максимального тиску порохових газів в уширеній каморі гранатомета та конструктивно об'єднана з блоком стабілізатора 13 і розміщена в паперовій гільзі 15. Позаду блоку стабілізатора розміщений пиж 16 із пінопласту. Блок стабілізатора призначений для розміщення капсуля-запалювача 19 і порохового запалювача 18, а також для забезпечення стабільного польоту гранати на траєкторії за допомогою лопатей стабілізатора 14. Секція додаткового метального порохового заряду 8 розміщена в камері високого тиску 9 і призначена для підтримки оптимального рівня тиску порохових газів в уширеній каморі гранатомета після запалення секції основного метального порохового заряду 17. Секція додаткового метального порохового заряду 8 ізольована від секції основного метального порохового заряду 17 вузлом форсування 11, розміщеним в камері високого тиску. Вузол форсування 11 призначений для запалення секції додаткового метального порохового заряду 8 та забезпечення оптимального рівня тиску через визначений час після досягнення максимального тиску порохових газів при згораннісекції основного метального порохового заряду 17. Вузол форсування 11 складається із діафрагми 20, датчика температури і тиску 21 і порохового запалювача 10. Діафрагма виконана із згораючого матеріалу і герметизує секторні отвори 11а на конусній поверхні вузла форсування. Датчик температури і тиску 21 призначений для забезпечення запалення порохового заряду 8 через визначений час і складається із втулки з каліброваними отворами 23, ковпачка 24 і піротехнічних запалювача 25 і сповільнювача 26. Корпус камери високого тиску 9 за допомогою різьби з'єднаний з втулкою 12 блоку стабілізатора 13. Сполучення порохового заряду 8 камери високого тиску 9 з основним пороховим зарядом 17 здійснюється через секторні отвори 12а у втулці 12, та через ряд отворів вісьового каналу трубки стабілізатора. Запалення основного порохового заряду при пострілі здійснюється за допомогою капсуля - запалювача 19 та порохового запалювача 18. Протитанковий гранатометний постріл працює наступним чином. При ударі бойка спускового механізму гранатомета по донній частині капсуля-запалювача 19 утворений форс полум'я запалює пороховий запалювач 18 секції основного метального порохового заряду 17. Розпечені гази порохового запалювача 18 через секторні отвори 12а у втулці 12, та через ряд отворів вісьового каналу трубки стабілізатора запалюють пороховий заряд 17. Під дією зростання тиску порохових газів заряду 17, паперова гільза 15 руйнується, пиж 16 із пінопласту проштовхується через сопло уширеної камори гранатомета, а також починає пошарово згорати діафрагма 20, герметизуючи собою камеру високого тиску 9 з пороховим зарядом 8. При досягненні в уширеній каморі гранатомета визначеного тиску порохових газів при згоранні порохового заряду 17, через калібровані отвори 23 у втулці датчика температури і тиску 21 проривається ковпачок 24 і запалюються піротехнічні запалювач 25 і сповільнювач 26, після вигорання якого здійснюється запалення порохового запалювача 10 і далі порохового заряду 8. При досягненні в камері 9 визначеного тиску порохових газів (оптимального тиску форсування), при згоранні порохового заряду 8, порохові гази під тиском руйнують діафрагму 20 вузла форсування, 2 UA 90627 U 5 10 15 20 25 30 залишки якої згорають, і через секторні отвори 12а у втулці 12 та через ряд отворів вісьового каналу трубки стабілізатора забезпечують підтримку оптимального рівня тиску порохових газів в уширеній каморі гранатомета після досягнення максимального тиску порохових газів при згоранні секції основного метального порохового заряду 17, і викидають гранату із необхідною початковою швидкістю з каналу ствола гранатомета. При викиданні гранати з каналу ствола гранатомета в сповільнювачі 4 реактивного двигуна 3 здійснюється накол капсуля на жало (на малюнках не показано) і починається горіння піротехнічної суміші сповільнювача, по закінченню горіння якого запалюється пороховий заряд твердого палива 5 реактивного двигуна. Гази, що утворилися при згоранні порохового заряду 5, виштовхують герметизуючі заглушки та витікають через соплові отвори 2, в результаті витоку яких виникає імпульс реактивної тяги, що збільшує швидкість польоту гранати на траєкторії. Застосування запропонованої конструкції корисної моделі з оригінальною компонувальною схемою протитанкового гранатометного пострілу дає можливість збільшення відстані ефективної стрільби із гранатомета за рахунок: - двосекційного метального порохового заряду, побудованого по принципу розподілу фаз згорання двосекційних порохових зарядів для створення оптимального рівня тиску порохових газів в уширеній каморі гранатомета, без перевищення максимального тиску порохових газів основного метального порохового заряду, що дає можливість забезпечити необхідну початкову швидкість гранати; - розташування маршового реактивного двигуна між попереднім і основним бойовими модулями та підсилення його енергетики. В цьому випадку центр прикладення сил вектора реактивної тяги маршового реактивного двигуна розташований попереду центру тяжіння та центру аеродинамічного спротиву гранати з тамдемною бойовою частиною, на активній дільниці траєкторії забезпечує стабільний рух та зменшує технічне розсіювання точок влучення гранати, що також збільшує відстань ефективної стрільби з гранатомета. Перевагою корисної моделі перед аналогами є розташування маршового реактивного двигуна між попереднім і основним бойовими модулями та підсилення його енергетики, що в сукупності з двосекційним метальним пороховим зарядом, який надає необхідну початкову швидкість гранаті, та дає можливість забезпечення відстані ефективної стрільби із гранатомета не менше 300 м. В Державному науково-дослідному інституті хімічних продуктів, Україна, м. Шостка, Сумської області, виконані необхідні розрахунки щодо заявленої працездатності корисної моделі протитанкового гранатометного пострілу та сформовані основні вихідні дані для створення пострілу. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Протитанковий гранатометний постріл з тамдемною кумулятивною гранатою, який складається із попереднього бойового модуля з кумулятивним зарядом, основного бойового модуля з кумулятивним зарядом тамдемної гранати, трубки, що з'єднує попередній модуль з основним модулем, метального порохового заряду і стабілізатора, розміщених в паперовій гільзі, маршового реактивного двигуна з сопловим блоком і пороховим зарядом, який відрізняється тим, що метальний пороховий заряд складається із основного метального порохового заряду і стабілізатора, розміщених в паперовій гільзі і додаткового порохового метального заряду, розташованого в камері високого тиску, а маршовий реактивний двигун з сопловим блоком і пороховим зарядом твердого палива розташований між попереднім і основним бойовими модулями тамдемної кумулятивної гранати пострілу. 2. Протитанковий гранатометний постріл, який відрізняється тим, що додатковий пороховий заряд включає в себе вузол форсування із діафрагмою і датчиком температури і тиску з каліброваними отворами, ковпачком і піротехнічним сповільнювачем. 3 UA 90627 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
