Підшипниковий вузол роздавальної коробки

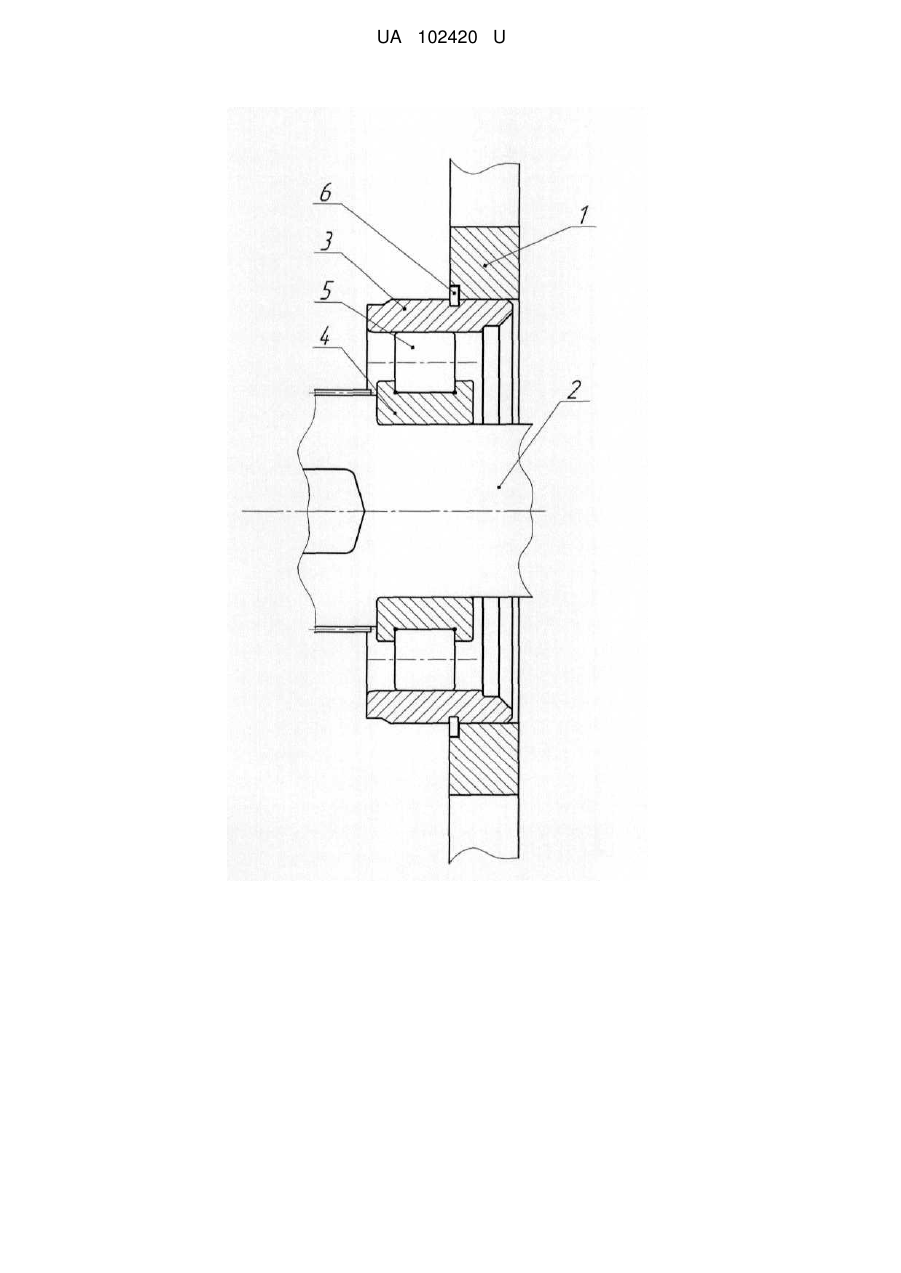

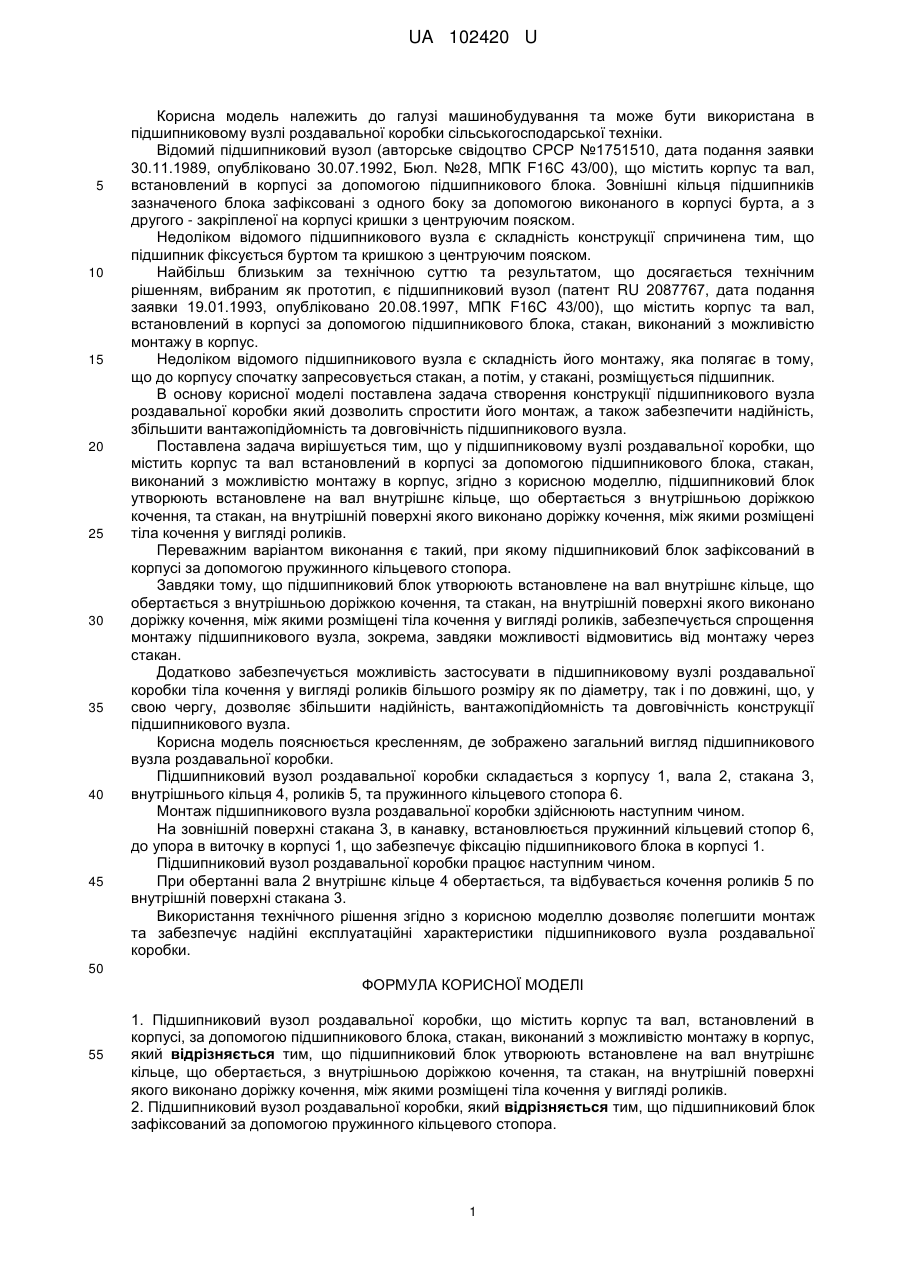

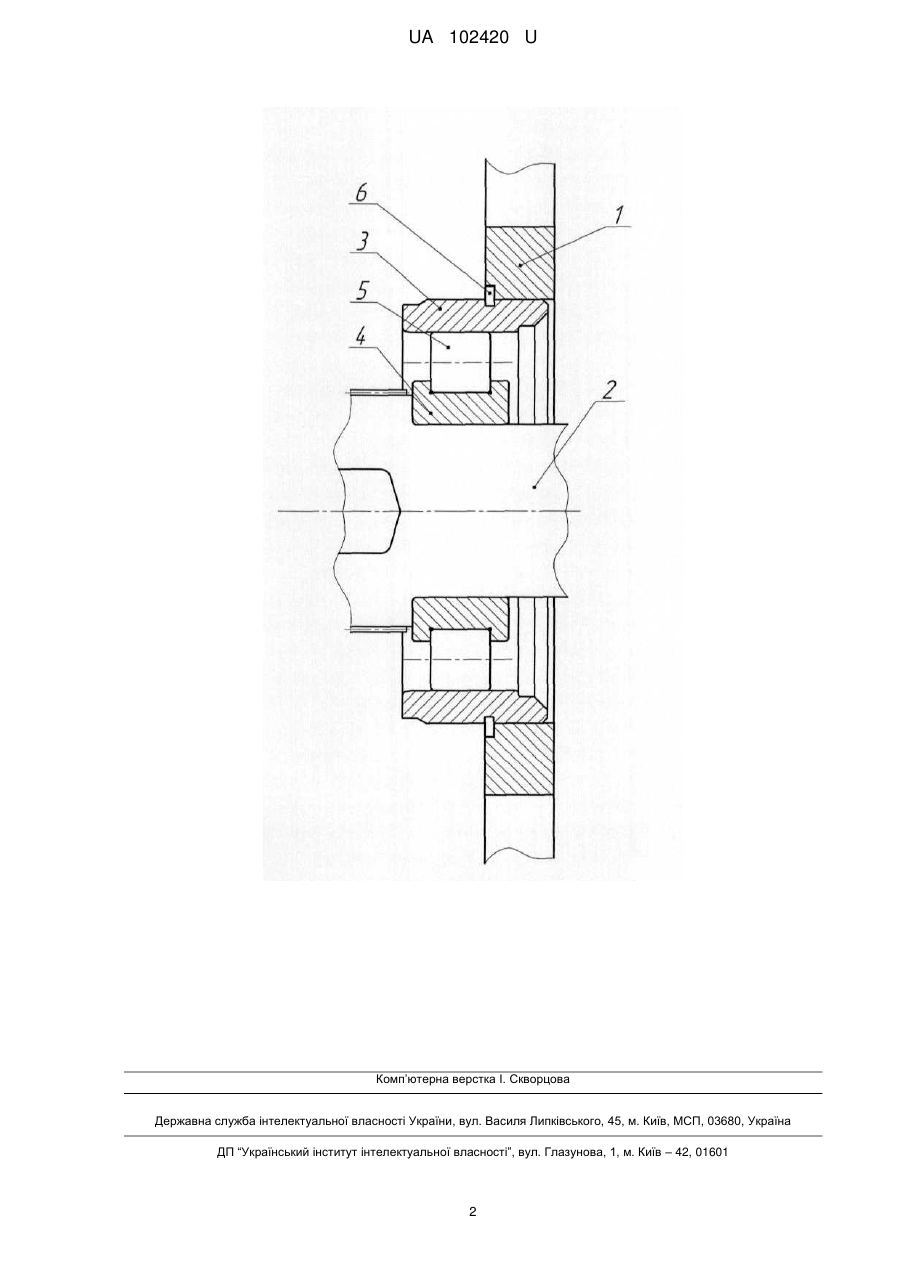

Реферат: Підшипниковий вузол роздавальної коробки містить корпус та вал, встановлений в корпусі, за допомогою підшипникового блока, стакан, виконаний з можливістю монтажу в корпус. Підшипниковий блок утворюють встановлене на вал внутрішнє кільце, що обертається, з внутрішньою доріжкою кочення, та стакан, на внутрішній поверхні якого виконано доріжку кочення, між якими розміщені тіла кочення у вигляді роликів. UA 102420 U (54) ПІДШИПНИКОВИЙ ВУЗОЛ РОЗДАВАЛЬНОЇ КОРОБКИ UA 102420 U UA 102420 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування та може бути використана в підшипниковому вузлі роздавальної коробки сільськогосподарської техніки. Відомий підшипниковий вузол (авторське свідоцтво СРСР №1751510, дата подання заявки 30.11.1989, опубліковано 30.07.1992, Бюл. №28, МПК F16C 43/00), що містить корпус та вал, встановлений в корпусі за допомогою підшипникового блока. Зовнішні кільця підшипників зазначеного блока зафіксовані з одного боку за допомогою виконаного в корпусі бурта, а з другого - закріпленої на корпусі кришки з центруючим пояском. Недоліком відомого підшипникового вузла є складність конструкції спричинена тим, що підшипник фіксується буртом та кришкою з центруючим пояском. Найбільш близьким за технічною суттю та результатом, що досягається технічним рішенням, вибраним як прототип, є підшипниковий вузол (патент RU 2087767, дата подання заявки 19.01.1993, опубліковано 20.08.1997, МПК F16C 43/00), що містить корпус та вал, встановлений в корпусі за допомогою підшипникового блока, стакан, виконаний з можливістю монтажу в корпус. Недоліком відомого підшипникового вузла є складність його монтажу, яка полягає в тому, що до корпусу спочатку запресовується стакан, а потім, у стакані, розміщується підшипник. В основу корисної моделі поставлена задача створення конструкції підшипникового вузла роздавальної коробки який дозволить спростити його монтаж, а також забезпечити надійність, збільшити вантажопідйомність та довговічність підшипникового вузла. Поставлена задача вирішується тим, що у підшипниковому вузлі роздавальної коробки, що містить корпус та вал встановлений в корпусі за допомогою підшипникового блока, стакан, виконаний з можливістю монтажу в корпус, згідно з корисною моделлю, підшипниковий блок утворюють встановлене на вал внутрішнє кільце, що обертається з внутрішньою доріжкою кочення, та стакан, на внутрішній поверхні якого виконано доріжку кочення, між якими розміщені тіла кочення у вигляді роликів. Переважним варіантом виконання є такий, при якому підшипниковий блок зафіксований в корпусі за допомогою пружинного кільцевого стопора. Завдяки тому, що підшипниковий блок утворюють встановлене на вал внутрішнє кільце, що обертається з внутрішньою доріжкою кочення, та стакан, на внутрішній поверхні якого виконано доріжку кочення, між якими розміщені тіла кочення у вигляді роликів, забезпечується спрощення монтажу підшипникового вузла, зокрема, завдяки можливості відмовитись від монтажу через стакан. Додатково забезпечується можливість застосувати в підшипниковому вузлі роздавальної коробки тіла кочення у вигляді роликів більшого розміру як по діаметру, так і по довжині, що, у свою чергу, дозволяє збільшити надійність, вантажопідйомність та довговічність конструкції підшипникового вузла. Корисна модель пояснюється кресленням, де зображено загальний вигляд підшипникового вузла роздавальної коробки. Підшипниковий вузол роздавальної коробки складається з корпусу 1, вала 2, стакана 3, внутрішнього кільця 4, роликів 5, та пружинного кільцевого стопора 6. Монтаж підшипникового вузла роздавальної коробки здійснюють наступним чином. На зовнішній поверхні стакана 3, в канавку, встановлюється пружинний кільцевий стопор 6, до упора в виточку в корпусі 1, що забезпечує фіксацію підшипникового блока в корпусі 1. Підшипниковий вузол роздавальної коробки працює наступним чином. При обертанні вала 2 внутрішнє кільце 4 обертається, та відбувається кочення роликів 5 по внутрішній поверхні стакана 3. Використання технічного рішення згідно з корисною моделлю дозволяє полегшити монтаж та забезпечує надійні експлуатаційні характеристики підшипникового вузла роздавальної коробки. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Підшипниковий вузол роздавальної коробки, що містить корпус та вал, встановлений в корпусі, за допомогою підшипникового блока, стакан, виконаний з можливістю монтажу в корпус, який відрізняється тим, що підшипниковий блок утворюють встановлене на вал внутрішнє кільце, що обертається, з внутрішньою доріжкою кочення, та стакан, на внутрішній поверхні якого виконано доріжку кочення, між якими розміщені тіла кочення у вигляді роликів. 2. Підшипниковий вузол роздавальної коробки, який відрізняється тим, що підшипниковий блок зафіксований за допомогою пружинного кільцевого стопора. 1 UA 102420 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
