Пристрій для тралення мін з натяжними давачами цілі

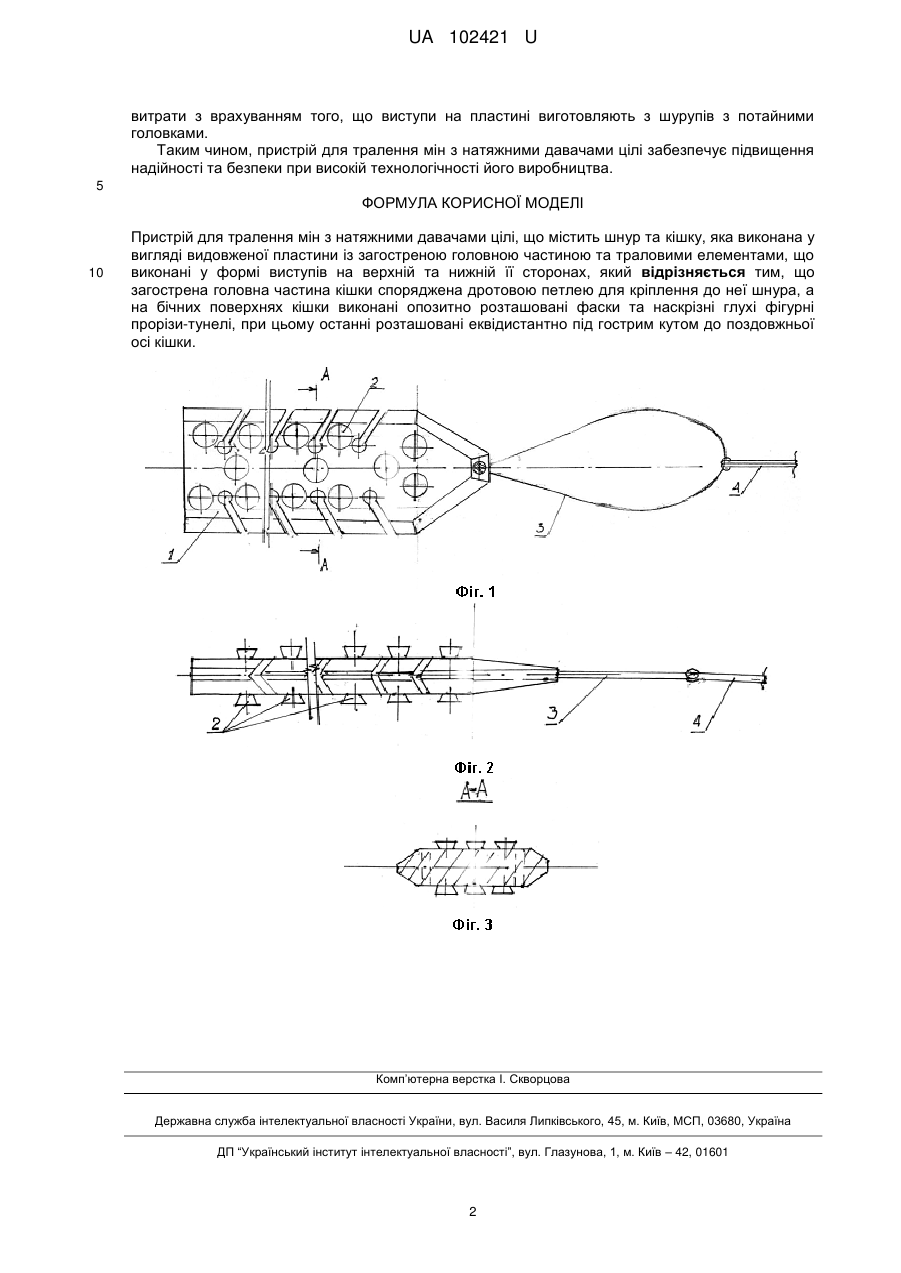

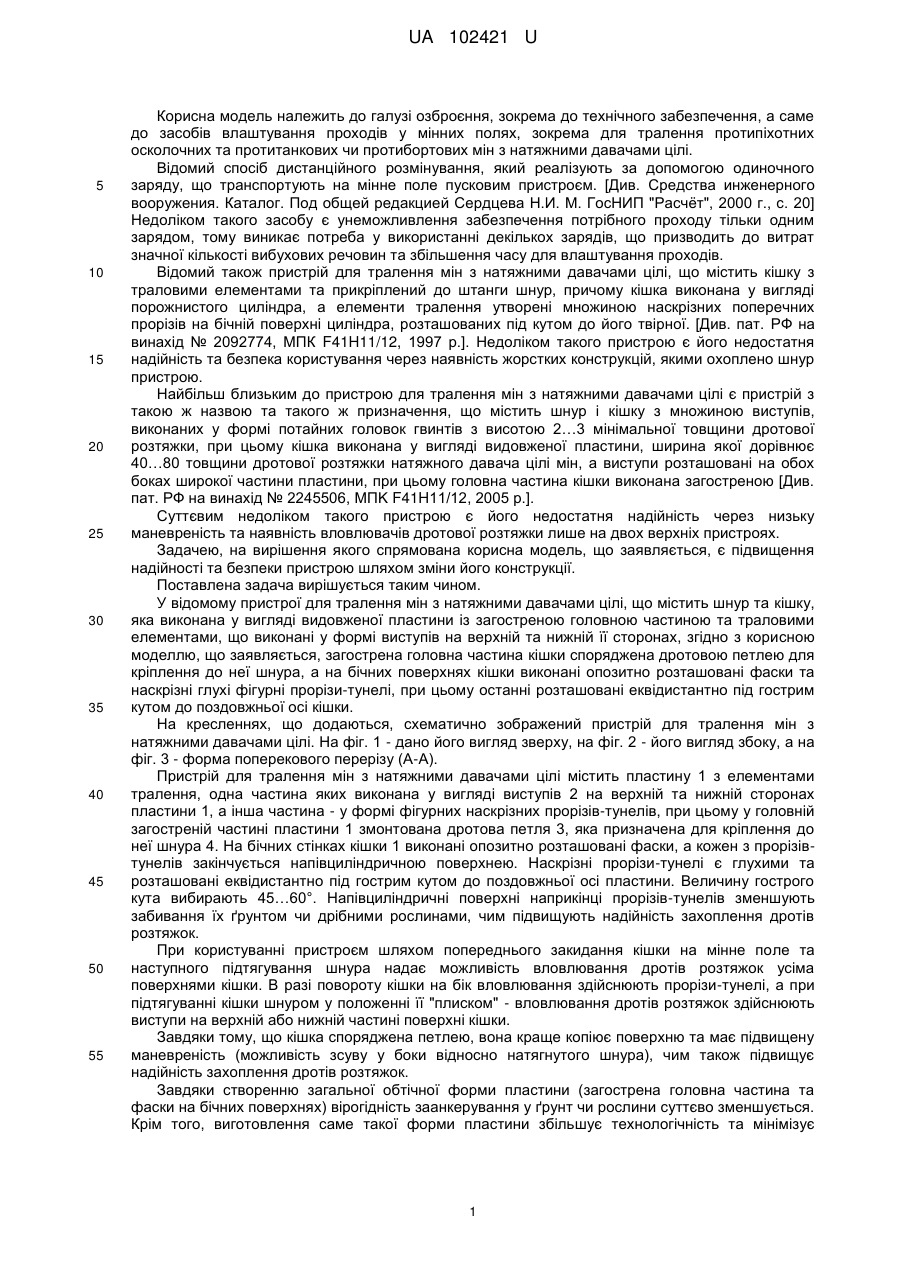

Реферат: UA 102421 U UA 102421 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до технічного забезпечення, а саме до засобів влаштування проходів у мінних полях, зокрема для тралення протипіхотних осколочних та протитанкових чи протибортових мін з натяжними давачами цілі. Відомий спосіб дистанційного розмінування, який реалізують за допомогою одиночного заряду, що транспортують на мінне поле пусковим пристроєм. [Див. Средства инженерного вооружения. Каталог. Под общей редакцией Сердцева Н.И. М. ГосНИП "Расчёт", 2000 г., с. 20] Недоліком такого засобу є унеможливлення забезпечення потрібного проходу тільки одним зарядом, тому виникає потреба у використанні декількох зарядів, що призводить до витрат значної кількості вибухових речовин та збільшення часу для влаштування проходів. Відомий також пристрій для тралення мін з натяжними давачами цілі, що містить кішку з траловими елементами та прикріплений до штанги шнур, причому кішка виконана у вигляді порожнистого циліндра, а елементи тралення утворені множиною наскрізних поперечних прорізів на бічній поверхні циліндра, розташованих під кутом до його твірної. [Див. пат. РФ на винахід № 2092774, МПК F41H11/12, 1997 р.]. Недоліком такого пристрою є його недостатня надійність та безпека користування через наявність жорстких конструкцій, якими охоплено шнур пристрою. Найбільш близьким до пристрою для тралення мін з натяжними давачами цілі є пристрій з такою ж назвою та такого ж призначення, що містить шнур і кішку з множиною виступів, виконаних у формі потайних головок гвинтів з висотою 2…3 мінімальної товщини дротової розтяжки, при цьому кішка виконана у вигляді видовженої пластини, ширина якої дорівнює 40…80 товщини дротової розтяжки натяжного давача цілі мін, а виступи розташовані на обох боках широкої частини пластини, при цьому головна частина кішки виконана загостреною [Див. пат. РФ на винахід № 2245506, ΜΠΚ F41H11/12, 2005 р.]. Суттєвим недоліком такого пристрою є його недостатня надійність через низьку маневреність та наявність вловлювачів дротової розтяжки лише на двох верхніх пристроях. Задачею, на вирішення якого спрямована корисна модель, що заявляється, є підвищення надійності та безпеки пристрою шляхом зміни його конструкції. Поставлена задача вирішується таким чином. У відомому пристрої для тралення мін з натяжними давачами цілі, що містить шнур та кішку, яка виконана у вигляді видовженої пластини із загостреною головною частиною та траловими елементами, що виконані у формі виступів на верхній та нижній її сторонах, згідно з корисною моделлю, що заявляється, загострена головна частина кішки споряджена дротовою петлею для кріплення до неї шнура, а на бічних поверхнях кішки виконані опозитно розташовані фаски та наскрізні глухі фігурні прорізи-тунелі, при цьому останні розташовані еквідистантно під гострим кутом до поздовжньої осі кішки. На кресленнях, що додаються, схематично зображений пристрій для тралення мін з натяжними давачами цілі. На фіг. 1 - дано його вигляд зверху, на фіг. 2 - його вигляд збоку, а на фіг. 3 - форма поперекового перерізу (А-А). Пристрій для тралення мін з натяжними давачами цілі містить пластину 1 з елементами тралення, одна частина яких виконана у вигляді виступів 2 на верхній та нижній сторонах пластини 1, а інша частина - у формі фігурних наскрізних прорізів-тунелів, при цьому у головній загостреній частині пластини 1 змонтована дротова петля 3, яка призначена для кріплення до неї шнура 4. На бічних стінках кішки 1 виконані опозитно розташовані фаски, а кожен з прорізівтунелів закінчується напівциліндричною поверхнею. Наскрізні прорізи-тунелі є глухими та розташовані еквідистантно під гострим кутом до поздовжньої осі пластини. Величину гострого кута вибирають 45…60°. Напівциліндричні поверхні наприкінці прорізів-тунелів зменшують забивання їх ґрунтом чи дрібними рослинами, чим підвищують надійність захоплення дротів розтяжок. При користуванні пристроєм шляхом попереднього закидання кішки на мінне поле та наступного підтягування шнура надає можливість вловлювання дротів розтяжок усіма поверхнями кішки. В разі повороту кішки на бік вловлювання здійснюють прорізи-тунелі, а при підтягуванні кішки шнуром у положенні її "плиском" - вловлювання дротів розтяжок здійснюють виступи на верхній або нижній частині поверхні кішки. Завдяки тому, що кішка споряджена петлею, вона краще копіює поверхню та має підвищену маневреність (можливість зсуву у боки відносно натягнутого шнура), чим також підвищує надійність захоплення дротів розтяжок. Завдяки створенню загальної обтічної форми пластини (загострена головна частина та фаски на бічних поверхнях) вірогідність заанкерування у ґрунт чи рослини суттєво зменшується. Крім того, виготовлення саме такої форми пластини збільшує технологічність та мінімізує 1 UA 102421 U витрати з врахуванням того, що виступи на пластині виготовляють з шурупів з потайними головками. Таким чином, пристрій для тралення мін з натяжними давачами цілі забезпечує підвищення надійності та безпеки при високій технологічності його виробництва. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для тралення мін з натяжними давачами цілі, що містить шнур та кішку, яка виконана у вигляді видовженої пластини із загостреною головною частиною та траловими елементами, що виконані у формі виступів на верхній та нижній її сторонах, який відрізняється тим, що загострена головна частина кішки споряджена дротовою петлею для кріплення до неї шнура, а на бічних поверхнях кішки виконані опозитно розташовані фаски та наскрізні глухі фігурні прорізи-тунелі, при цьому останні розташовані еквідистантно під гострим кутом до поздовжньої осі кішки. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
