Підшипниковий вузол ведучої шестірні головної передачі транспортного засобу
Формула / Реферат
Підшипниковий вузол ведучої шестірні головної передачі транспортного засобу, що містить корпус головної передачі, ведучий вал-шестірню, встановлений в корпусі за допомогою підшипників кочення, привідний фланець, що з'єднує вал-шестірню з валом трансмісії, який відрізняється тим, що передній підшипник встановлено на привідний фланець, з'єднаний за допомогою шліца з ведучим валом-шестірнею, між ведучим валом-шестірнею та привідним фланцем виконано ущільнення.
Текст

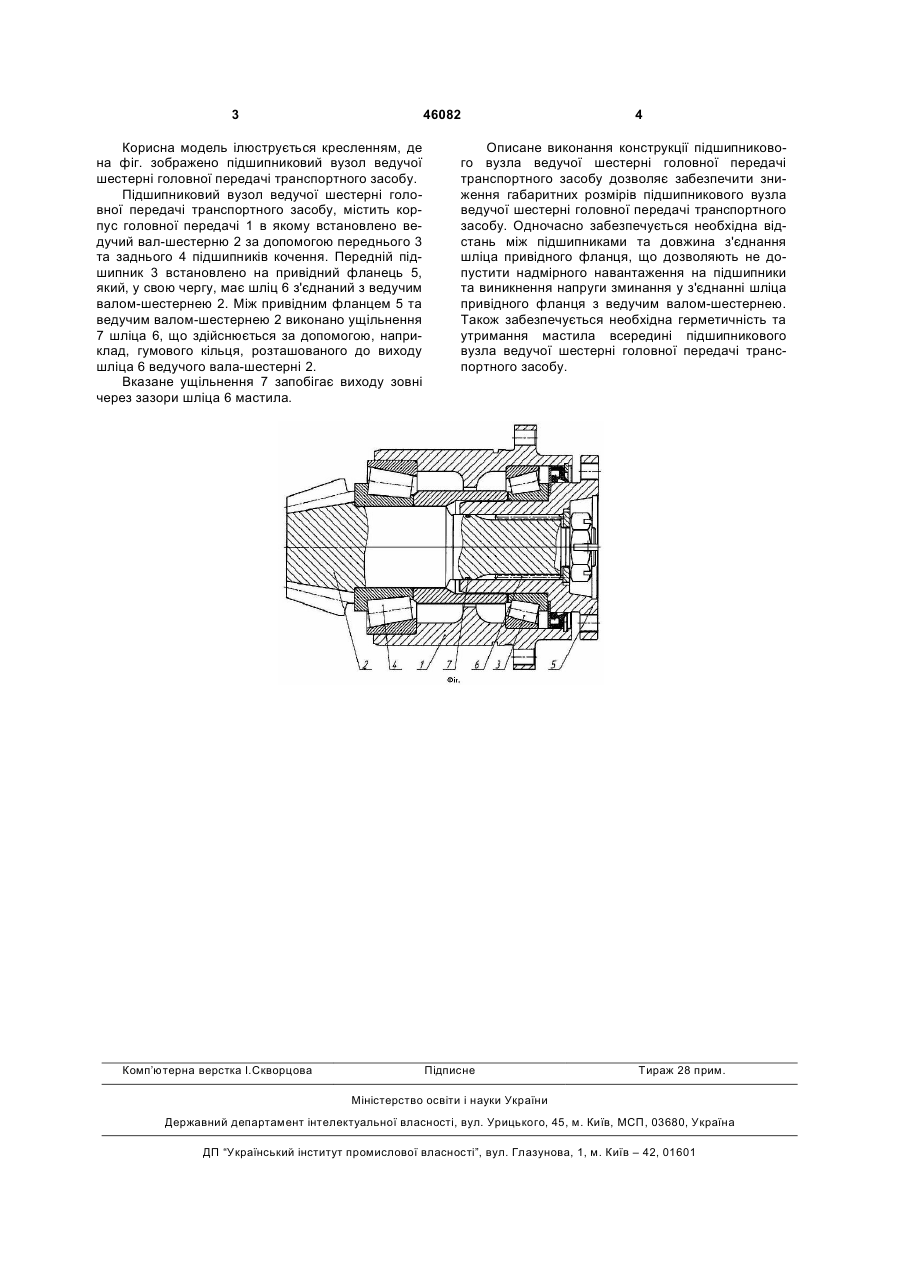

Підшипниковий вузол ведучої шестірні головної передачі транспортного засобу, що містить 3 46082 Корисна модель ілюструється кресленням, де на фіг. зображено підшипниковий вузол ведучої шестерні головної передачі транспортного засобу. Підшипниковий вузол ведучої шестерні головної передачі транспортного засобу, містить корпус головної передачі 1 в якому встановлено ведучий вал-шестерню 2 за допомогою переднього 3 та заднього 4 підшипників кочення. Передній підшипник 3 встановлено на привідний фланець 5, який, у свою чергу, має шліц 6 з'єднаний з ведучим валом-шестернею 2. Між привідним фланцем 5 та ведучим валом-шестернею 2 виконано ущільнення 7 шліца 6, що здійснюється за допомогою, наприклад, гумового кільця, розташованого до виходу шліца 6 ведучого вала-шестерні 2. Вказане ущільнення 7 запобігає виходу зовні через зазори шліца 6 мастила. Комп’ютерна верстка І.Скворцова 4 Описане виконання конструкції підшипникового вузла ведучої шестерні головної передачі транспортного засобу дозволяє забезпечити зниження габаритних розмірів підшипникового вузла ведучої шестерні головної передачі транспортного засобу. Одночасно забезпечується необхідна відстань між підшипниками та довжина з'єднання шліца привідного фланця, що дозволяють не допустити надмірного навантаження на підшипники та виникнення напруги зминання у з'єднанні шліца привідного фланця з ведучим валом-шестернею. Також забезпечується необхідна герметичність та утримання мастила всередині підшипникового вузла ведучої шестерні головної передачі транспортного засобу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюBearing unit of drive pinion of axle drive gear
Автори англійськоюHrynenko Oleksii Anatoliiovych
Назва патенту російськоюПодшипниковый узел ведущей шестерни главной передачи транспортного средства
Автори російськоюГриненко Алексей Анатольевич
МПК / Мітки
МПК: F16H 48/00
Мітки: засобу, шестірні, вузол, ведучої, передачі, головної, підшипниковий, транспортного
