Пасовий висівний апарат

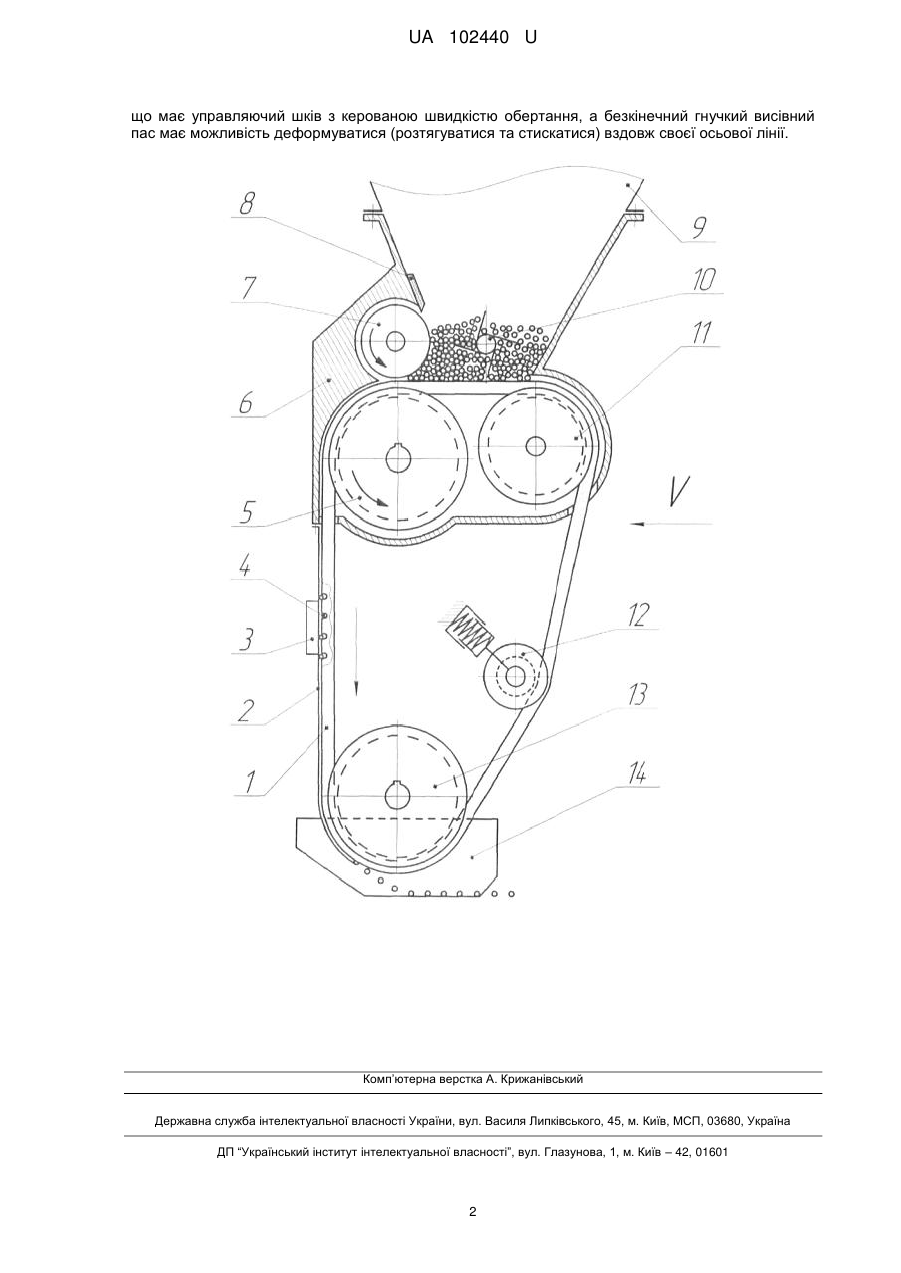

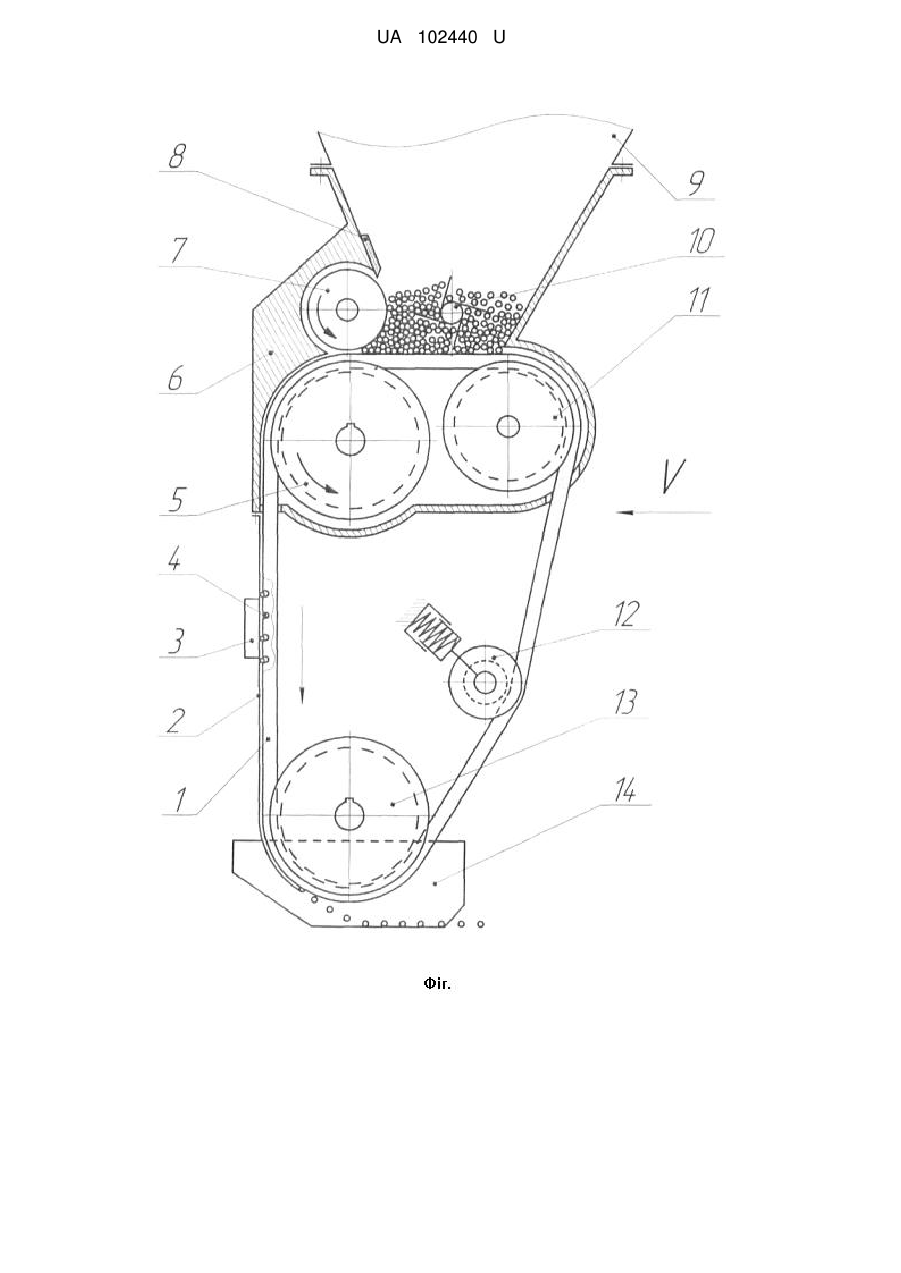

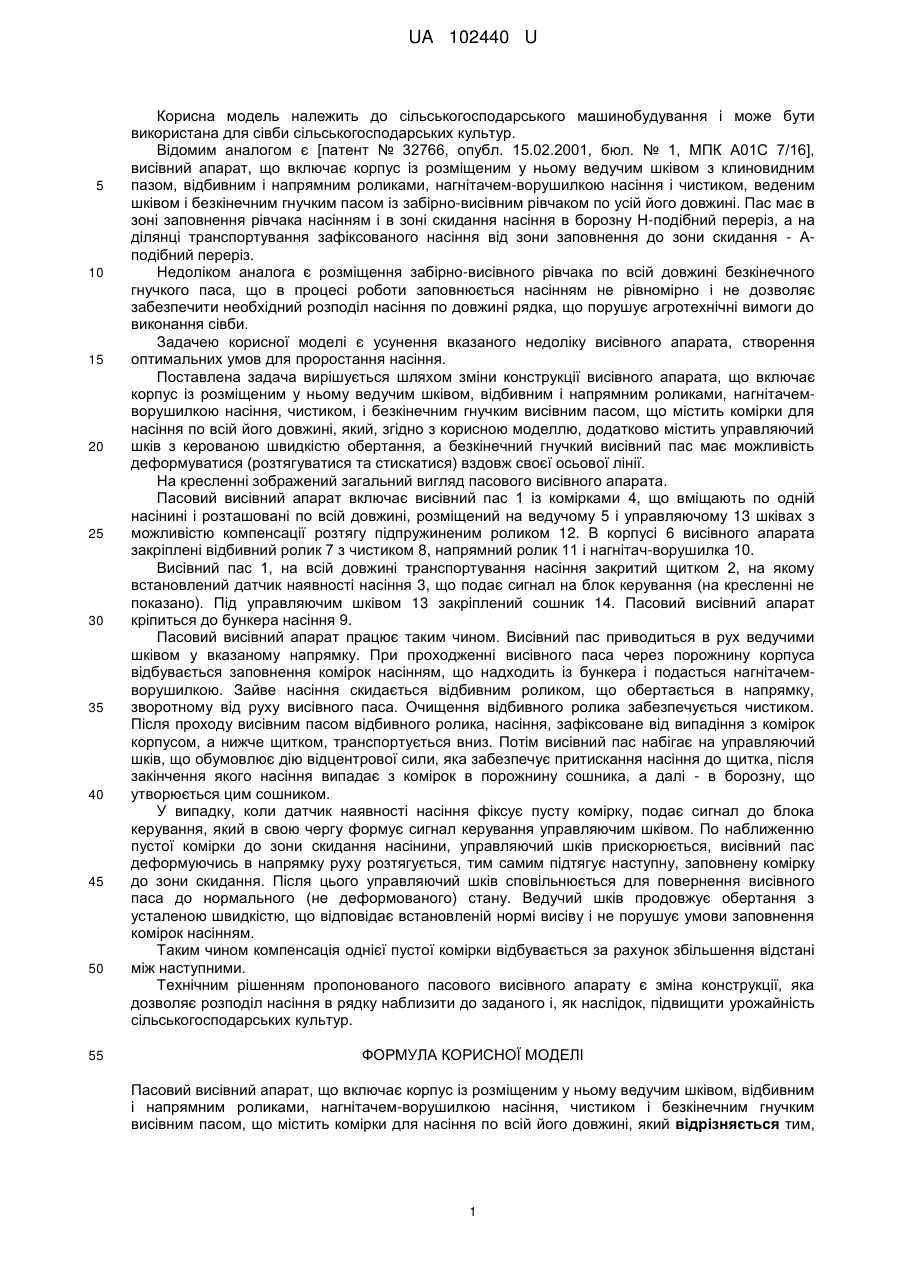

Реферат: Пасовий висівний апарат включає корпус із розміщеним у ньому ведучим шківом, відбивним і напрямним роликами, нагнітачем-ворушилкою насіння, чистиком і безкінечним гнучким висівним пасом, що містить комірки для насіння по всій його довжині. Додатково містить управляючий шків з керованою швидкістю обертання, а безкінечний гнучкий висівний пас має можливість деформуватися (розтягуватися та стискатися) вздовж своєї осьової лінії. UA 102440 U (54) ПАСОВИЙ ВИСІВНИЙ АПАРАТ UA 102440 U UA 102440 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування і може бути використана для сівби сільськогосподарських культур. Відомим аналогом є [патент № 32766, опубл. 15.02.2001, бюл. № 1, МПК А01С 7/16], висівний апарат, що включає корпус із розміщеним у ньому ведучим шківом з клиновидним пазом, відбивним і напрямним роликами, нагнітачем-ворушилкою насіння і чистиком, веденим шківом і безкінечним гнучким пасом із забірно-висівним рівчаком по усій його довжині. Пас має в зоні заповнення рівчака насінням і в зоні скидання насіння в борозну Н-подібний переріз, а на ділянці транспортування зафіксованого насіння від зони заповнення до зони скидання - Аподібний переріз. Недоліком аналога є розміщення забірно-висівного рівчака по всій довжині безкінечного гнучкого паса, що в процесі роботи заповнюється насінням не рівномірно і не дозволяє забезпечити необхідний розподіл насіння по довжині рядка, що порушує агротехнічні вимоги до виконання сівби. Задачею корисної моделі є усунення вказаного недоліку висівного апарата, створення оптимальних умов для проростання насіння. Поставлена задача вирішується шляхом зміни конструкції висівного апарата, що включає корпус із розміщеним у ньому ведучим шківом, відбивним і напрямним роликами, нагнітачемворушилкою насіння, чистиком, і безкінечним гнучким висівним пасом, що містить комірки для насіння по всій його довжині, який, згідно з корисною моделлю, додатково містить управляючий шків з керованою швидкістю обертання, а безкінечний гнучкий висівний пас має можливість деформуватися (розтягуватися та стискатися) вздовж своєї осьової лінії. На кресленні зображений загальний вигляд пасового висівного апарата. Пасовий висівний апарат включає висівний пас 1 із комірками 4, що вміщають по одній насінині і розташовані по всій довжині, розміщений на ведучому 5 і управляючому 13 шківах з можливістю компенсації розтягу підпружиненим роликом 12. В корпусі 6 висівного апарата закріплені відбивний ролик 7 з чистиком 8, напрямний ролик 11 і нагнітач-ворушилка 10. Висівний пас 1, на всій довжині транспортування насіння закритий щитком 2, на якому встановлений датчик наявності насіння 3, що подає сигнал на блок керування (на кресленні не показано). Під управляючим шківом 13 закріплений сошник 14. Пасовий висівний апарат кріпиться до бункера насіння 9. Пасовий висівний апарат працює таким чином. Висівний пас приводиться в рух ведучими шківом у вказаному напрямку. При проходженні висівного паса через порожнину корпуса відбувається заповнення комірок насінням, що надходить із бункера і подасться нагнітачемворушилкою. Зайве насіння скидається відбивним роликом, що обертається в напрямку, зворотному від руху висівного паса. Очищення відбивного ролика забезпечується чистиком. Після проходу висівним пасом відбивного ролика, насіння, зафіксоване від випадіння з комірок корпусом, а нижче щитком, транспортується вниз. Потім висівний пас набігає на управляючий шків, що обумовлює дію відцентрової сили, яка забезпечує притискання насіння до щитка, після закінчення якого насіння випадає з комірок в порожнину сошника, а далі - в борозну, що утворюється цим сошником. У випадку, коли датчик наявності насіння фіксує пусту комірку, подає сигнал до блока керування, який в свою чергу формує сигнал керування управляючим шківом. По наближенню пустої комірки до зони скидання насінини, управляючий шків прискорюється, висівний пас деформуючись в напрямку руху розтягується, тим самим підтягує наступну, заповнену комірку до зони скидання. Після цього управляючий шків сповільнюється для повернення висівного паса до нормального (не деформованого) стану. Ведучий шків продовжує обертання з усталеною швидкістю, що відповідає встановленій нормі висіву і не порушує умови заповнення комірок насінням. Таким чином компенсація однієї пустої комірки відбувається за рахунок збільшення відстані між наступними. Технічним рішенням пропонованого пасового висівного апарату є зміна конструкції, яка дозволяє розподіл насіння в рядку наблизити до заданого і, як наслідок, підвищити урожайність сільськогосподарських культур. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пасовий висівний апарат, що включає корпус із розміщеним у ньому ведучим шківом, відбивним і напрямним роликами, нагнітачем-ворушилкою насіння, чистиком і безкінечним гнучким висівним пасом, що містить комірки для насіння по всій його довжині, який відрізняється тим, 1 UA 102440 U що має управляючий шків з керованою швидкістю обертання, а безкінечний гнучкий висівний пас має можливість деформуватися (розтягуватися та стискатися) вздовж своєї осьової лінії. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
