Запобіжна кульова муфта

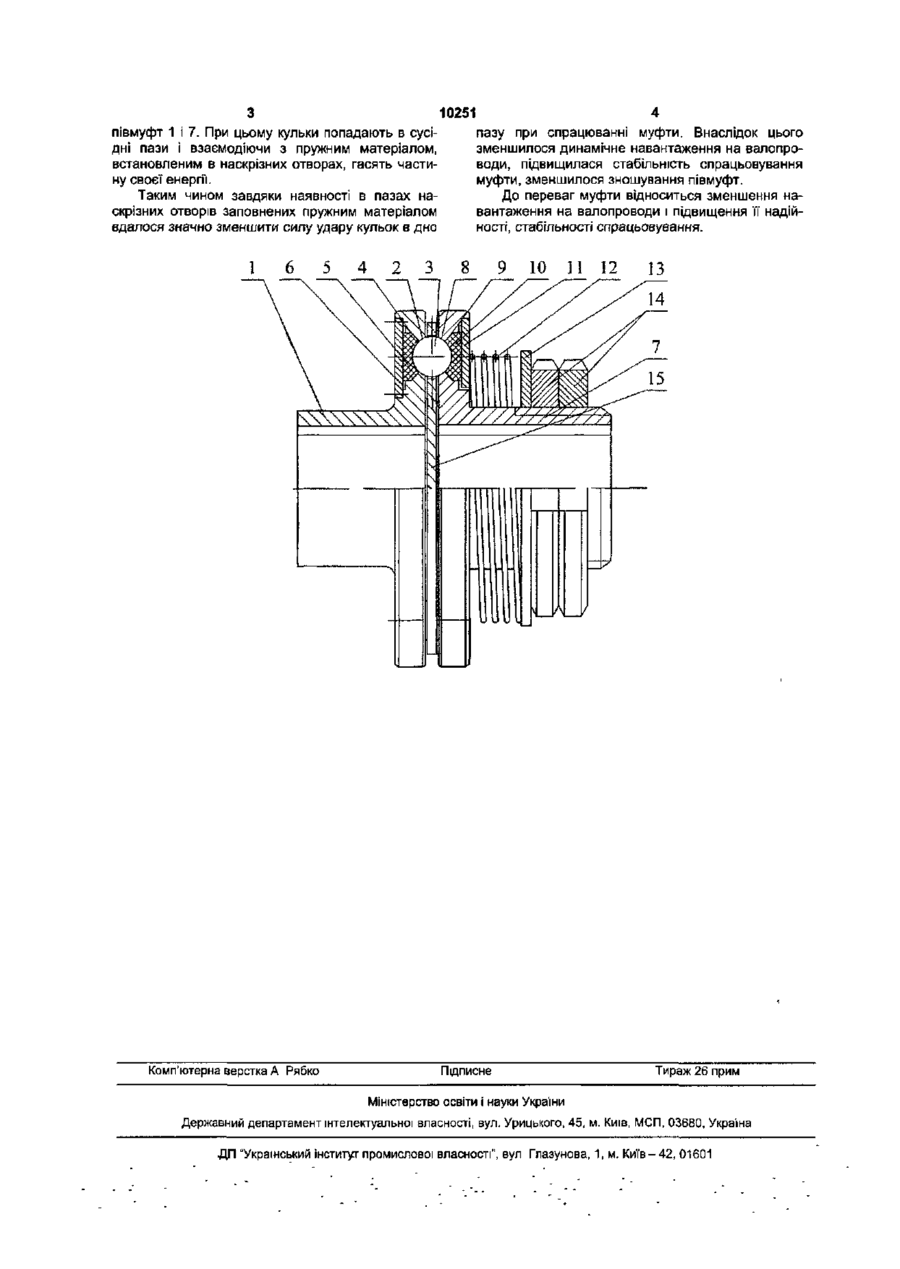

Запобіжна кульова муфта, яка виконана у вигляді ведучої і веденої півмуфт, підпружинених між собою і взаємодіючих через тіла кочення, механізму підтискання, яка відрізняється тим, що по периферії фланців ведучої і веденої півмуфт виконані наскрізні отвори, які є у взаємодії з тілами кочення, діаметри яких є меншими тіл кочення, крім цього з двох сторін від тіл кочення у ведучій і веденій півмуфтах виконані кільцеві пази, заповнені пружним матеріалом, з якими тіла кочення є у взаємодії, причому простір, заповнений пружним матеріалом, у ведучій півмуфті жорстко закріплений обоймою, а у веденій півмуфті закритий обоймою, яка є у взаємодії з пружиною і має осьове переміщення. Корисна модель відноситься до галузі машинобудування і може мати широке використання в машинобудуванні. Відома запобіжна кульова муфта, виконана у вигляді ведучої' і веденої півмуфт, підпружинених між собою і взаємодіючих через тіла кочення, сепаратора і механізму підтиску [Нагорняк С.Г., Луців И.В "Предохранительные механизмы металообрабатыващего оборудования". - К.: "Техніка", 1992 Рис 38]. Ця муфта не забезпечує стабільність обмеження крутного моменту, її робота характеризується значними ударними навантаженнями. В основу корисної моделі поставлено задачу підвищення стабільності роботи, зменшення динамічних навантажень на валопроводи, збільшення міжрегулювального терміну запобіжної кульової муфти, яка виконана у вигляді ведучої і веденої" півмуфт, підпружинених між собою і взаємодіючих через тіла кочення, механізму підтиску, причому по периферії фланців ведучої і веденої півмуфт виконані наскрізні отвори, які є у взаємодії з тілами кочення, діаметри яких є меншими тіл кочення, крім цього з двох сторін від тіл кочення у ведучій і веденій півмуфтах виконані кільцеві пази заповнені пружним матеріалом, з якими тіла кочення є у взаємодії, причому простір заповнений пружним матеріалом у ведучій півмуфті жорстко закріплений обоймою, а у веденій півмуфті закритий обоймою, яка є у взаємодії з пружиною і має осьове переміщення. На графічному зображені представлена запобіжна кульова муфта. Запобіжна кульова муфта виконана у вигляді ведучої півмуфти 1, по периферії фланця якої виконані отвори 2 в які вставлені тіла кочення 3, причому діаметри тіл кочення є більшими від діаметрів отворів ведучої півмуфти 3 лівої сторони від тіл кочення у ведучій півмуфті 1 виконано кільцевий паз 4, який заповнений пружним матеріалом 5. Кільцевий паз з пружним матеріалом 5 жорстко закрито фланцем 6 відомими способами. Тіла кочення 3 з другої сторони підтиснуті веденою півмуфтою 7 аналогічної конструкції з ведучою півмуфтою 1, по периферії фланця якої виконані наскрізні отвори 8, діаметри яких є меншими діаметра тіл кочення 3. З правої сторони від тіл кочення у веденій півмуфті 7 виконано кільцевий паз 9, який заповнено пружним матеріалом і підтиснутий фланцем 11 Останній здійснює осьове переміщення і є у взаємодії з притискною пружиною 12, яка через шайбу 13 стискується гайкою 14 Тіла кочення 3 встановлені в отвори сепаратора 15, який встановлено між ведучою 1 і веденою 7 пів муфта ми Муфта працює наступним чином: Крутний момент передається з ведучої півмуфти на ведену при допомозі тіл кочення 3 При перевищенні крутного моменту вище допустимого проходить збільшення зазору між півмуфтами, пружина 12 стискається і проходить вихід кульок З із кільцевого пазу 4, проходить відносний проворот ю CM 10251 півмуфт 1 і 7. При цьому кульки попадають в сусідні пази і взаємодіючи з пружним матеріалом, встановленим в наскрізних отворах, гасять частину своєї енергії. Таким чином завдяки наявності в пазах наскрізних отворів заповнених пружним матеріалом вдалося значно зменшити силу удару кульок в дно 1 Комп'ютерна верстка А Рябко 2 4 пазу при спрацюванні муфти. Внаслідок цього зменшилося динамічне навантаження на валопроводи, підвищилася стабільність спрацьовування муфти, зменшилося зношування півмуфт. До переваг муфти відноситься зменшення навантаження на валопроводи і підвищення її надійності, стабільності спрацьовування. З 9 10 Підписне 11 12 13 Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
