Пуансон для вирубки-пробивки

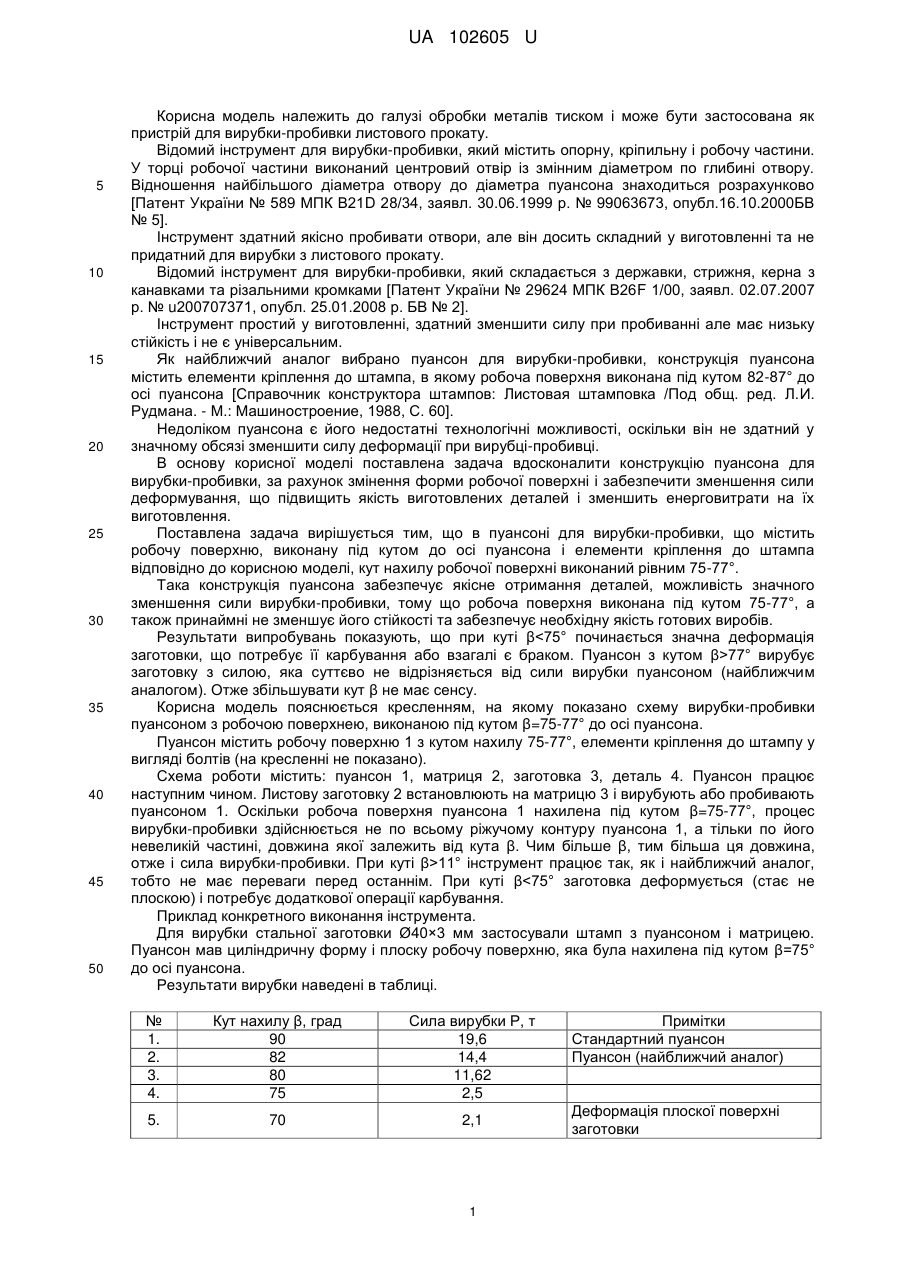

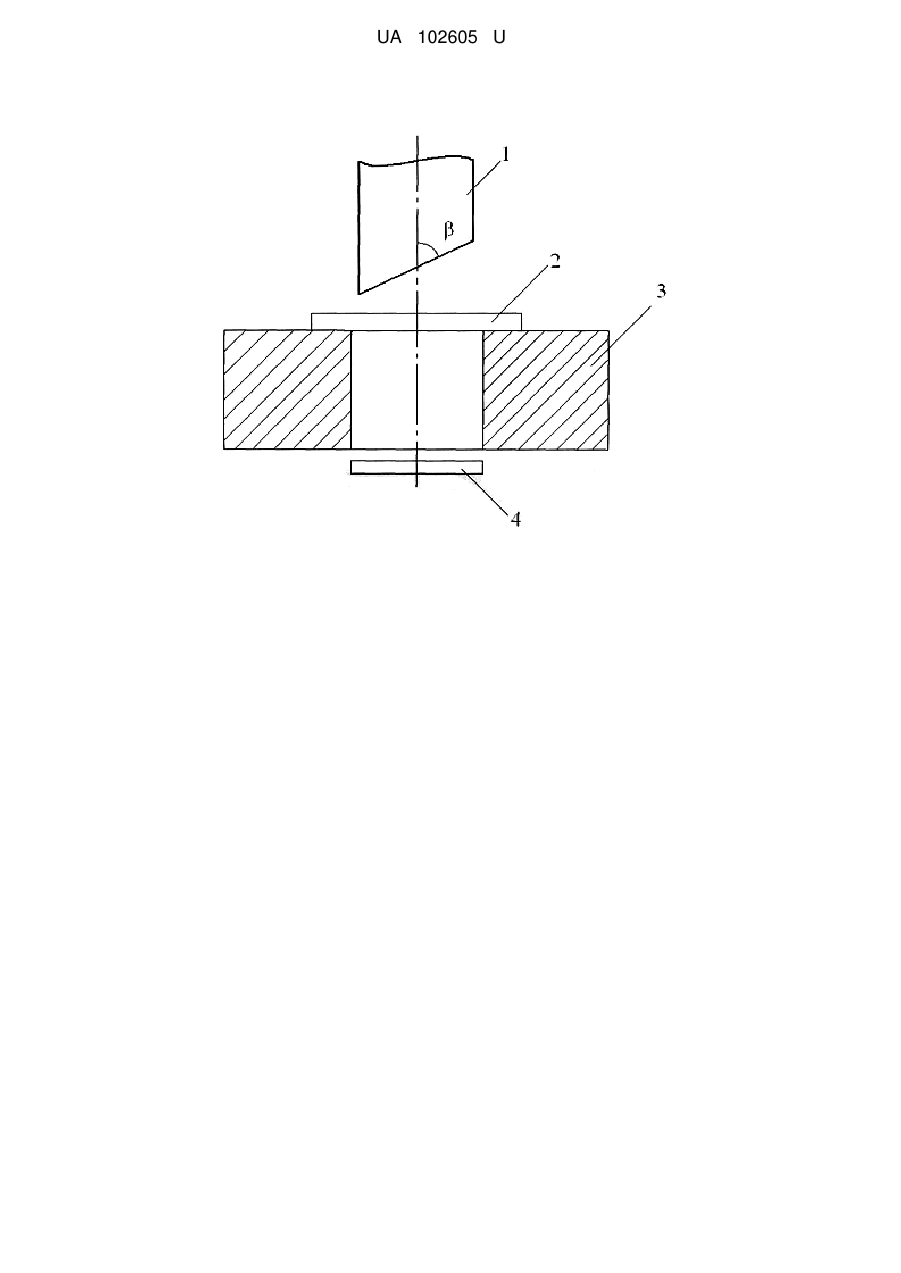

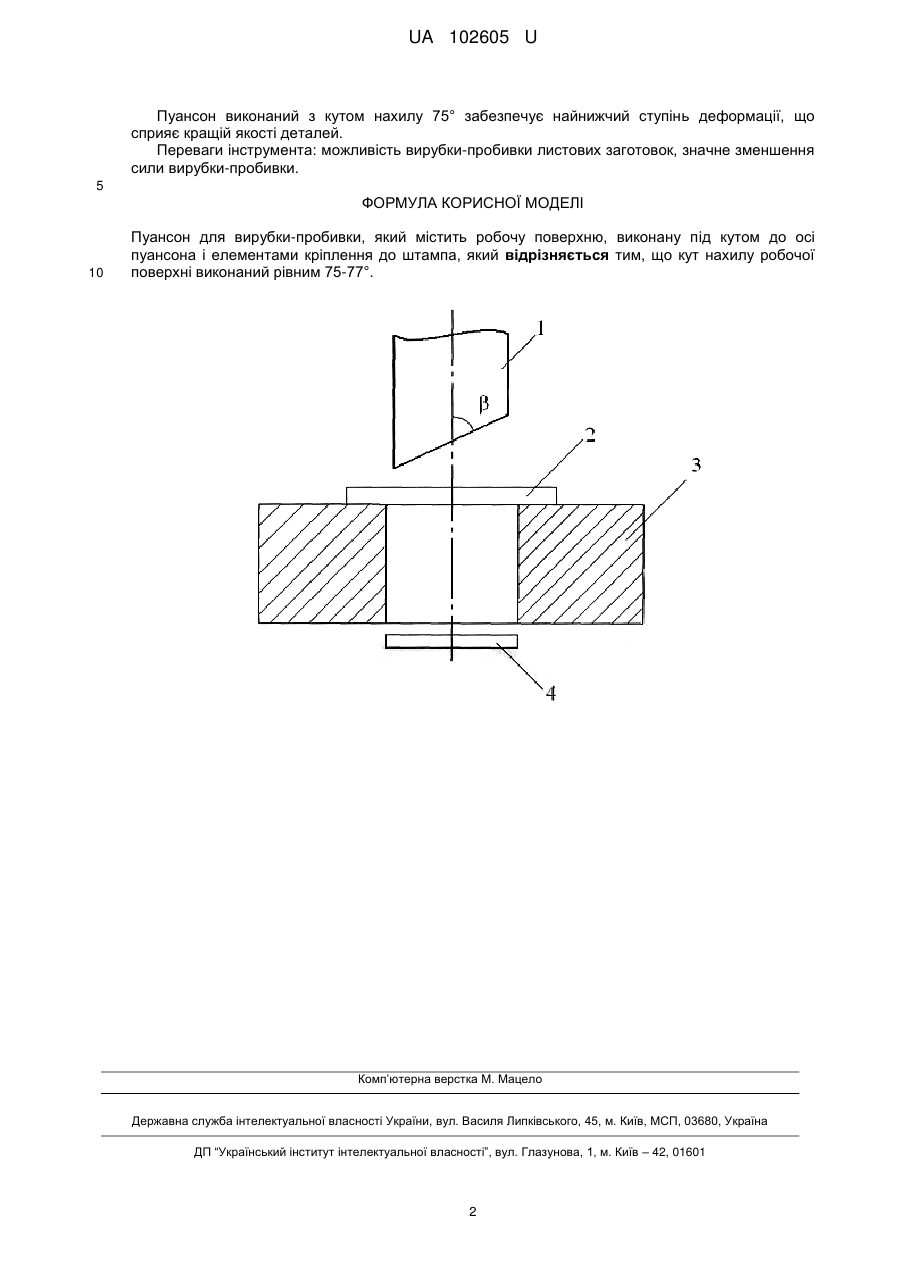

Реферат: Пуансон для вирубки-пробивки містить робочу поверхню, виконану під кутом до осі пуансона і елементами кріплення до штампа. Кут нахилу робочої поверхні виконаний рівним 75-77°. UA 102605 U (12) UA 102605 U UA 102605 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі обробки металів тиском і може бути застосована як пристрій для вирубки-пробивки листового прокату. Відомий інструмент для вирубки-пробивки, який містить опорну, кріпильну і робочу частини. У торці робочої частини виконаний центровий отвір із змінним діаметром по глибині отвору. Відношення найбільшого діаметра отвору до діаметра пуансона знаходиться розрахунково [Патент України № 589 МПК В21D 28/34, заявл. 30.06.1999 р. № 99063673, опубл.16.10.2000БВ № 5]. Інструмент здатний якісно пробивати отвори, але він досить складний у виготовленні та не придатний для вирубки з листового прокату. Відомий інструмент для вирубки-пробивки, який складається з державки, стрижня, керна з канавками та різальними кромками [Патент України № 29624 МПК В26F 1/00, заявл. 02.07.2007 р. № u200707371, опубл. 25.01.2008 р. БВ № 2]. Інструмент простий у виготовленні, здатний зменшити силу при пробиванні але має низьку стійкість і не є універсальним. Як найближчий аналог вибрано пуансон для вирубки-пробивки, конструкція пуансона містить елементи кріплення до штампа, в якому робоча поверхня виконана під кутом 82-87° до осі пуансона [Справочник конструктора штампов: Листовая штамповка /Под общ. ред. Л.И. Рудмана. - М.: Машиностроение, 1988, С. 60]. Недоліком пуансона є його недостатні технологічні можливості, оскільки він не здатний у значному обсязі зменшити силу деформації при вирубці-пробивці. В основу корисної моделі поставлена задача вдосконалити конструкцію пуансона для вирубки-пробивки, за рахунок змінення форми робочої поверхні і забезпечити зменшення сили деформування, що підвищить якість виготовлених деталей і зменшить енерговитрати на їх виготовлення. Поставлена задача вирішується тим, що в пуансоні для вирубки-пробивки, що містить робочу поверхню, виконану під кутом до осі пуансона і елементи кріплення до штампа відповідно до корисною моделі, кут нахилу робочої поверхні виконаний рівним 75-77°. Така конструкція пуансона забезпечує якісне отримання деталей, можливість значного зменшення сили вирубки-пробивки, тому що робоча поверхня виконана під кутом 75-77°, а також принаймні не зменшує його стійкості та забезпечує необхідну якість готових виробів. Результати випробувань показують, що при куті β77° вирубує заготовку з силою, яка суттєво не відрізняється від сили вирубки пуансоном (найближчим аналогом). Отже збільшувати кут β не має сенсу. Корисна модель пояснюється кресленням, на якому показано схему вирубки-пробивки пуансоном з робочою поверхнею, виконаною під кутом β=75-77° до осі пуансона. Пуансон містить робочу поверхню 1 з кутом нахилу 75-77°, елементи кріплення до штампу у вигляді болтів (на кресленні не показано). Схема роботи містить: пуансон 1, матриця 2, заготовка 3, деталь 4. Пуансон працює наступним чином. Листову заготовку 2 встановлюють на матрицю 3 і вирубують або пробивають пуансоном 1. Оскільки робоча поверхня пуансона 1 нахилена під кутом β=75-77°, процес вирубки-пробивки здійснюється не по всьому ріжучому контуру пуансона 1, а тільки по його невеликій частині, довжина якої залежить від кута β. Чим більше β, тим більша ця довжина, отже і сила вирубки-пробивки. При куті β>11° інструмент працює так, як і найближчий аналог, тобто не має переваги перед останнім. При куті β
