B21D 28/14 — штампи

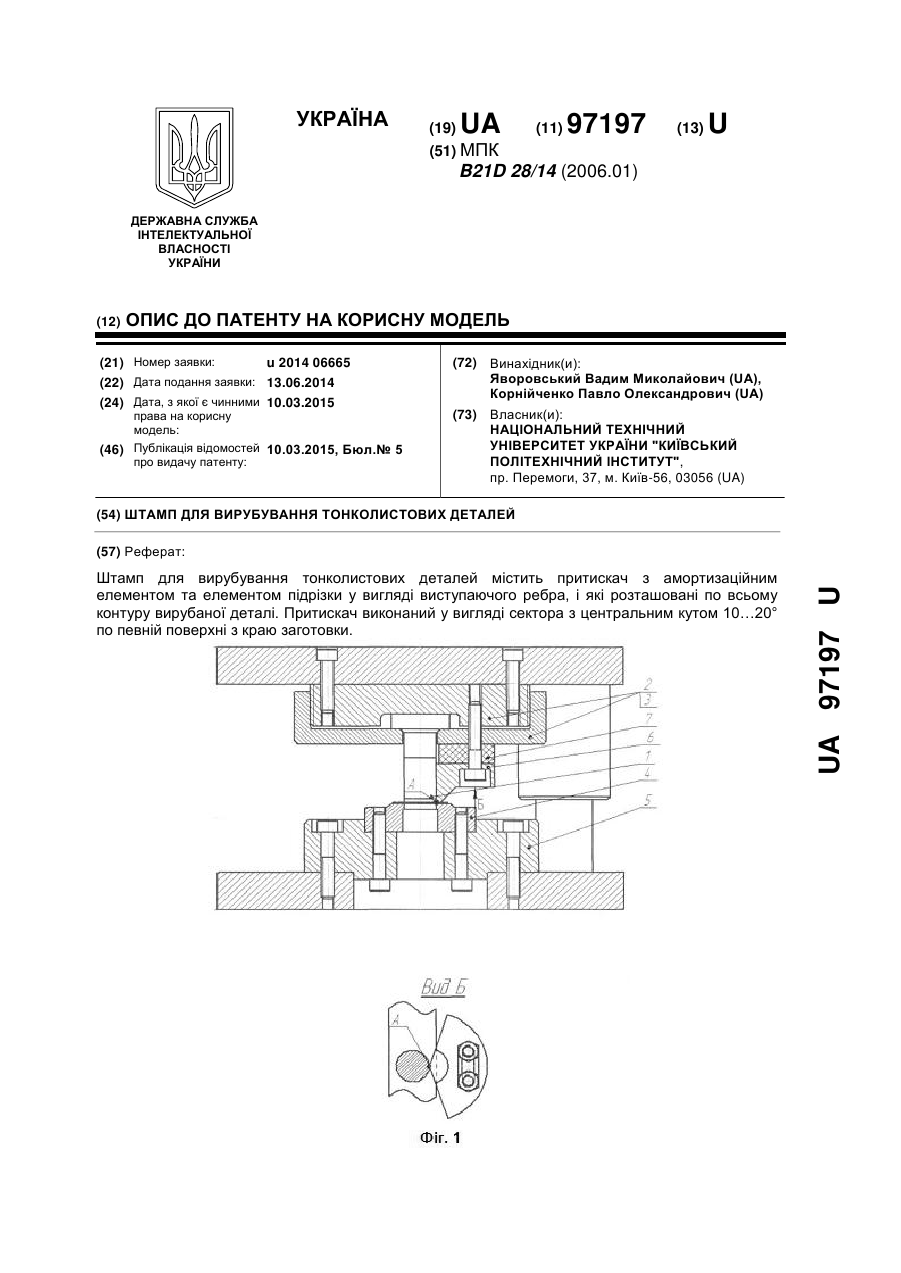

Номер патенту: 97197

Опубліковано: 10.03.2015

Автори: Корнійченко Павло Олександрович, Яворовський Вадим Миколайович

МПК: B21D 28/14

Мітки: штамп, деталей, вирубування, тонколистових

Формула / Реферат:

1. Штамп для вирубування тонколистових деталей, який містить притискач з амортизаційним елементом та елементом підрізки у вигляді виступаючого ребра, і які розташовані по всьому контуру вирубаної деталі, який відрізняється тим, що притискач виконаний у вигляді сектора з центральним кутом 10…20° по певній поверхні з краю заготовки.2. Штамп за п. 1, який відрізняється тим, що він оснащений накидною гайкою та секторним притискачем,...

Номер патенту: 72991

Опубліковано: 10.09.2012

Автори: Каргін Сергій Борисович, Каргін Борис Сергійович, Аніщенко Олександр Сергійович, Клімов Віталій Олегович

МПК: B21D 28/14

Мітки: отворів, пробивки, штамп

Формула / Реферат:

Штамп для пробивки отворів, який містить матрицю з робочим пояском і пуансон, що складається з хвостовика, центральної частини, а також робочої частини, торець та бокова поверхня якої створюють різальну кромку з діаметром, меншим за діаметр робочого пояска матриці, який відрізняється тим, що центральна частина пуансона виконана з діаметром що перевищує діаметр робочої частини пуансона, створюючи при цьому боковими поверхнями калібруючу...

Номер патенту: 67606

Опубліковано: 27.02.2012

Автор: Гаршин Віктор Володимирович

МПК: B21D 28/14, B21D 37/12

Мітки: перфорування, листових, матеріалів, штамп

Формула / Реферат:

1. Штамп для перфорування листових матеріалів, що містить рухому й нерухому плити, встановлені паралельно на направляючих колонах і призначені для кінематичного з'єднання з рушієм, інструмент для перфорування, виконаний у вигляді пуансона, закріпленого у пуансоноутримувачі, що встановлений на рухомій плиті, а також матрицю з отворами, конфігурація яких відповідає формі пуансона, що встановлена на нерухомій плиті, а ділянка між матрицею та...

Номер патенту: 59318

Опубліковано: 10.05.2011

Автори: Глушко Олександр Сергійович, Бондаренко Євген Олександрович, Періг Олександр Вікторович, Бойко Іван Іванович

МПК: B21J 5/00, B21D 28/14

Мітки: пресування, рівноканального, кутового, спосіб

Формула / Реферат:

Спосіб рівноканального кутового пресування заготівок, який полягає в деформуванні заготівки простим зсувом з накопиченням пластичної деформації шляхом багаторазового повторення циклів продавлювання заготівки зі збереженням її первісних форми і розмірів за однокутовою схемою деформування через пару суміжних каналів, які знаходяться в одній площині, перетинаються і мають рівні між собою поперечні перерізи, що відповідають перерізу заготівки,...

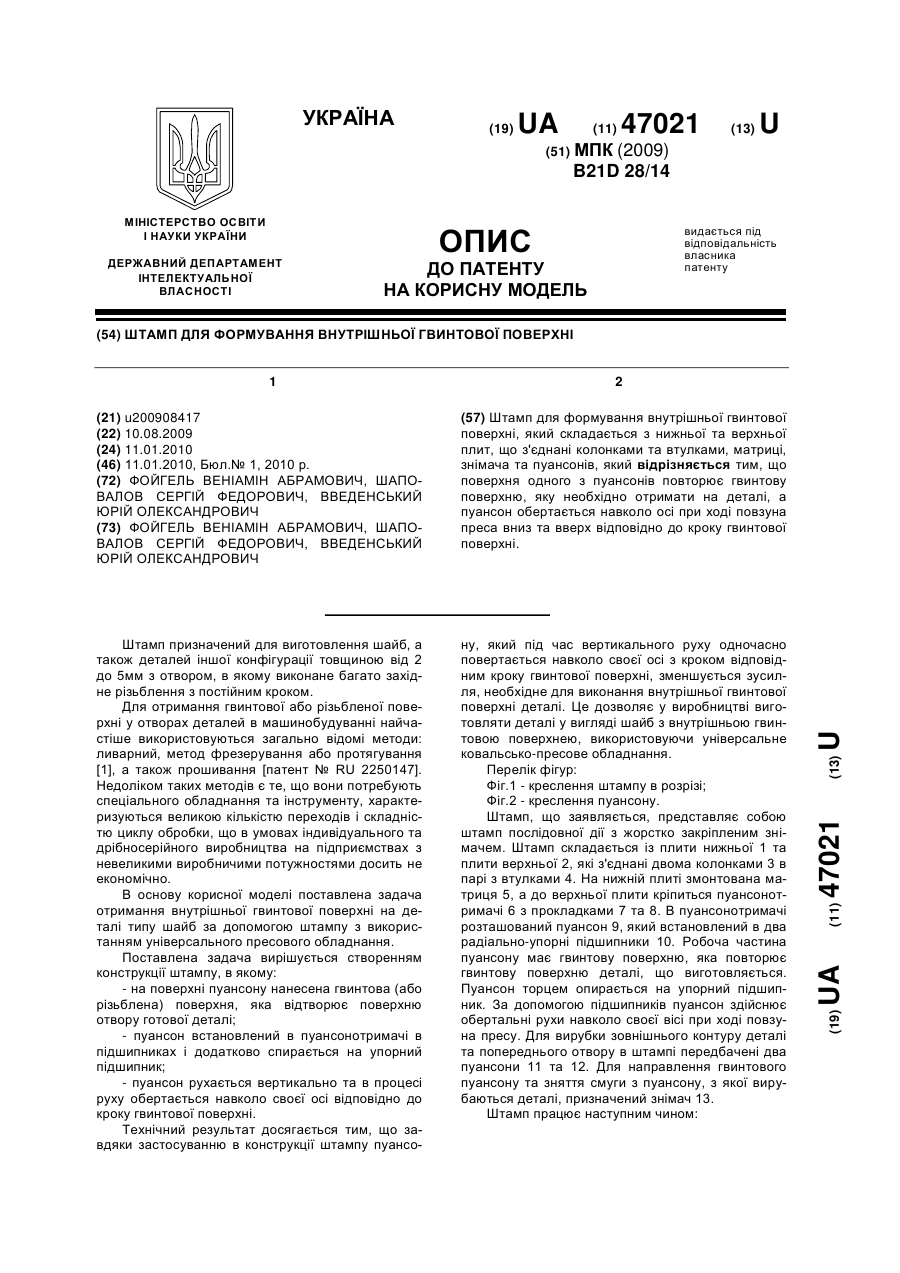

Номер патенту: 47021

Опубліковано: 11.01.2010

Автори: Шаповалов Сергій Федорович, Введенський Юрій Олександрович, Фойгель Веніамін Абрамович

МПК: B21D 28/14

Мітки: штамп, формування, гвинтової, внутрішньої, поверхні

Формула / Реферат:

Штамп для формування внутрішньої гвинтової поверхні, який складається з нижньої та верхньої плит, що з'єднані колонками та втулками, матриці, знімача та пуансонів, який відрізняється тим, що поверхня одного з пуансонів повторює гвинтову поверхню, яку необхідно отримати на деталі, а пуансон обертається навколо осі при ході повзуна преса вниз та вверх відповідно до кроку гвинтової поверхні.

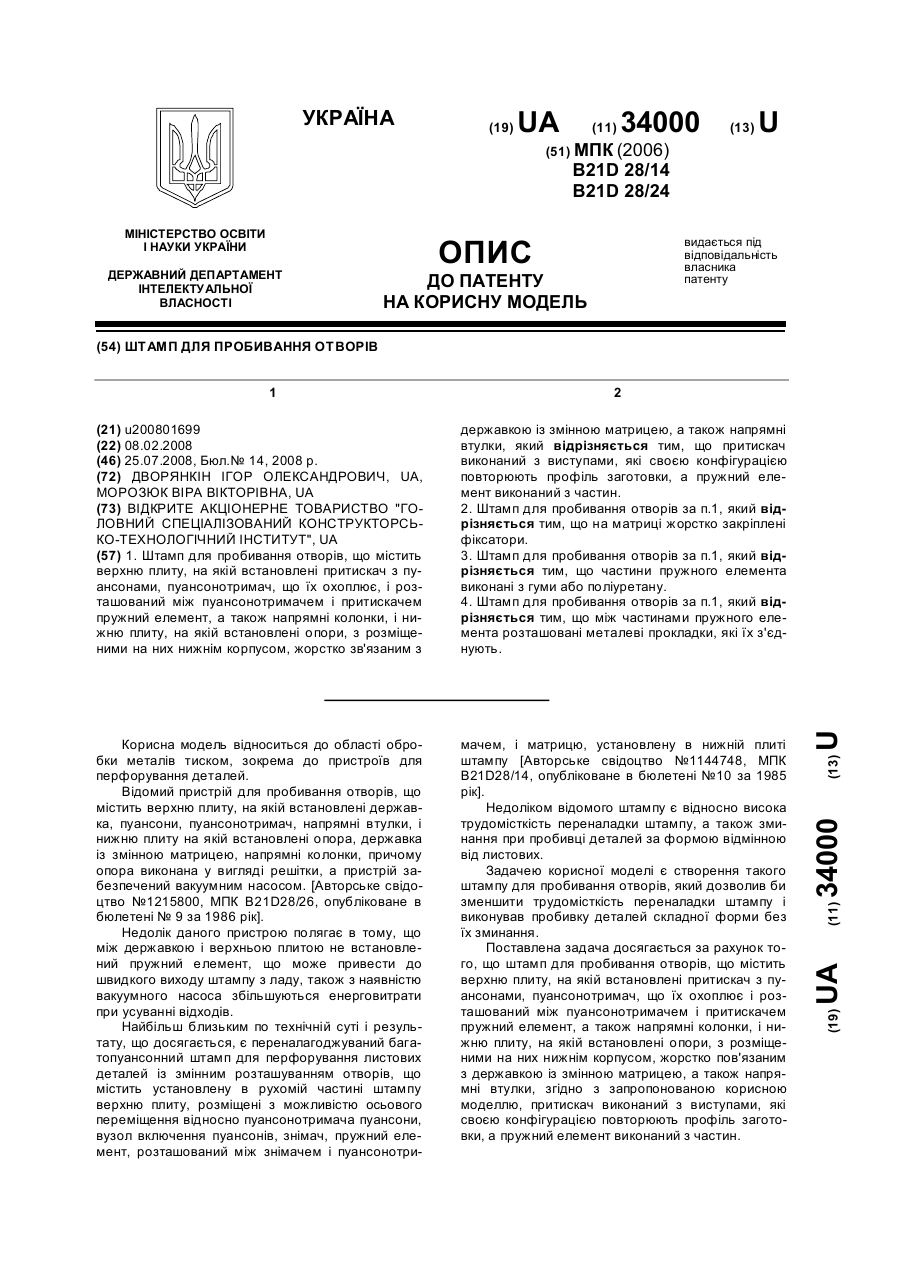

Номер патенту: 34000

Опубліковано: 25.07.2008

Автори: Морозюк Віра Вікторівна, Дворянкін Ігор Олександрович

МПК: B21D 28/14, B21D 28/24

Мітки: пробивання, отворів, штамп

Формула / Реферат:

1. Штамп для пробивання отворів, що містить верхню плиту, на якій встановлені притискач з пуансонами, пуансонотримач, що їх охоплює, і розташований між пуансонотримачем і притискачем пружний елемент, а також напрямні колонки, і нижню плиту, на якій встановлені опори, з розміщеними на них нижнім корпусом, жорстко зв'язаним з державкою із змінною матрицею, а також напрямні втулки, який відрізняється тим, що притискач виконаний з виступами, які...

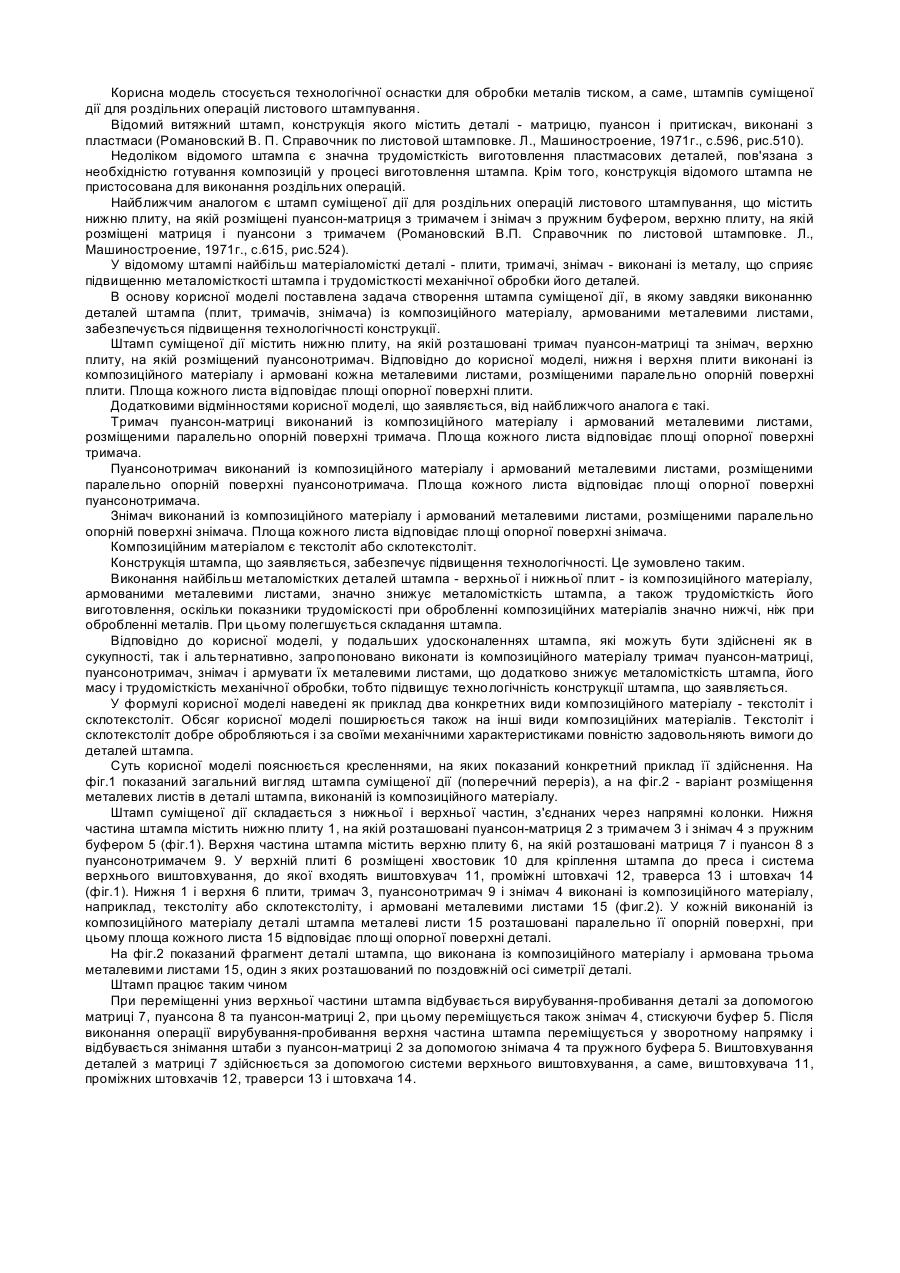

Номер патенту: 3099

Опубліковано: 15.10.2004

Автори: Мовшович Ісак Якович, Чижиков Микола Васильович, Будьонний Михайло Михайлович, Горницький Олександр Якович

МПК: B21D 28/14

Мітки: дії, суміщеної, штамп

Формула / Реферат:

1. Штамп суміщеної дії, що містить нижню плиту, на якій розташовані тримач пуансон-матриці та знімач, верхню плиту, на якій розміщений пуансонотримач, який відрізняється тим, що нижня і верхня плити виконані із композиційного матеріалу та армовані кожна розміщеними паралельно опорній поверхні плити металевими листами, причому площа кожного металевого листа відповідає площі опорної поверхні плити.2. Штамп за п. 1, який відрізняється...

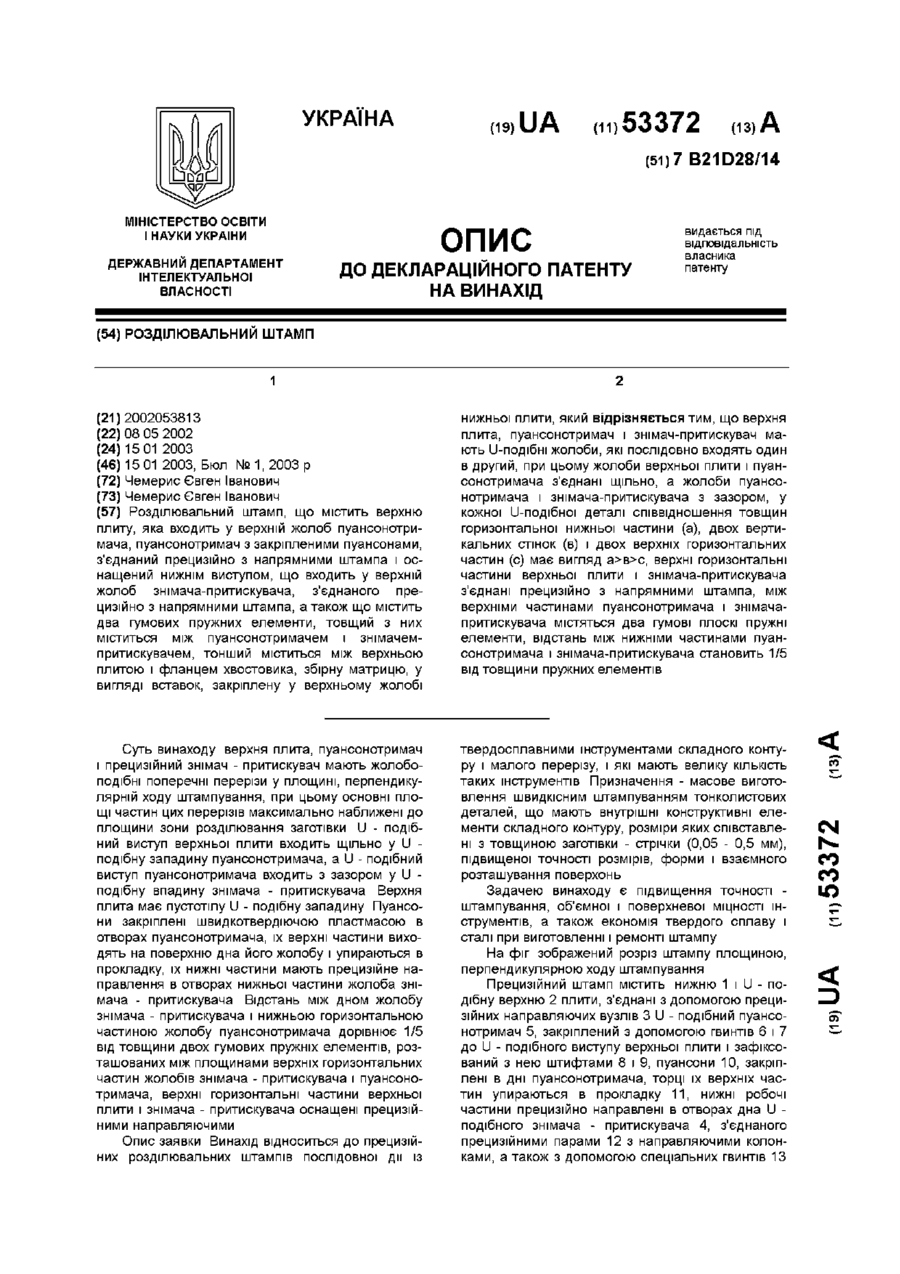

Номер патенту: 53372

Опубліковано: 15.01.2003

Автор: Чемерис Євген Іванович

МПК: B21D 28/14

Мітки: штамп, розділювальний

Формула / Реферат:

Розділювальний штамп, що містить верхню плиту, яка входить у верхній жолоб пуансонотримача, пуансонотримач з закріпленими пуансонами, з'єднаний прецизійно з напрямними штампа і оснащений нижнім виступом, що входить у верхній жолоб знімача-притискувача, з'єднаного прецизійно з напрямними штампа, а також що містить два гумових пружних елементи, товщий з них міститься між пуансонотримачем і знімачем-притискувачем, тонший міститься між верхньою...

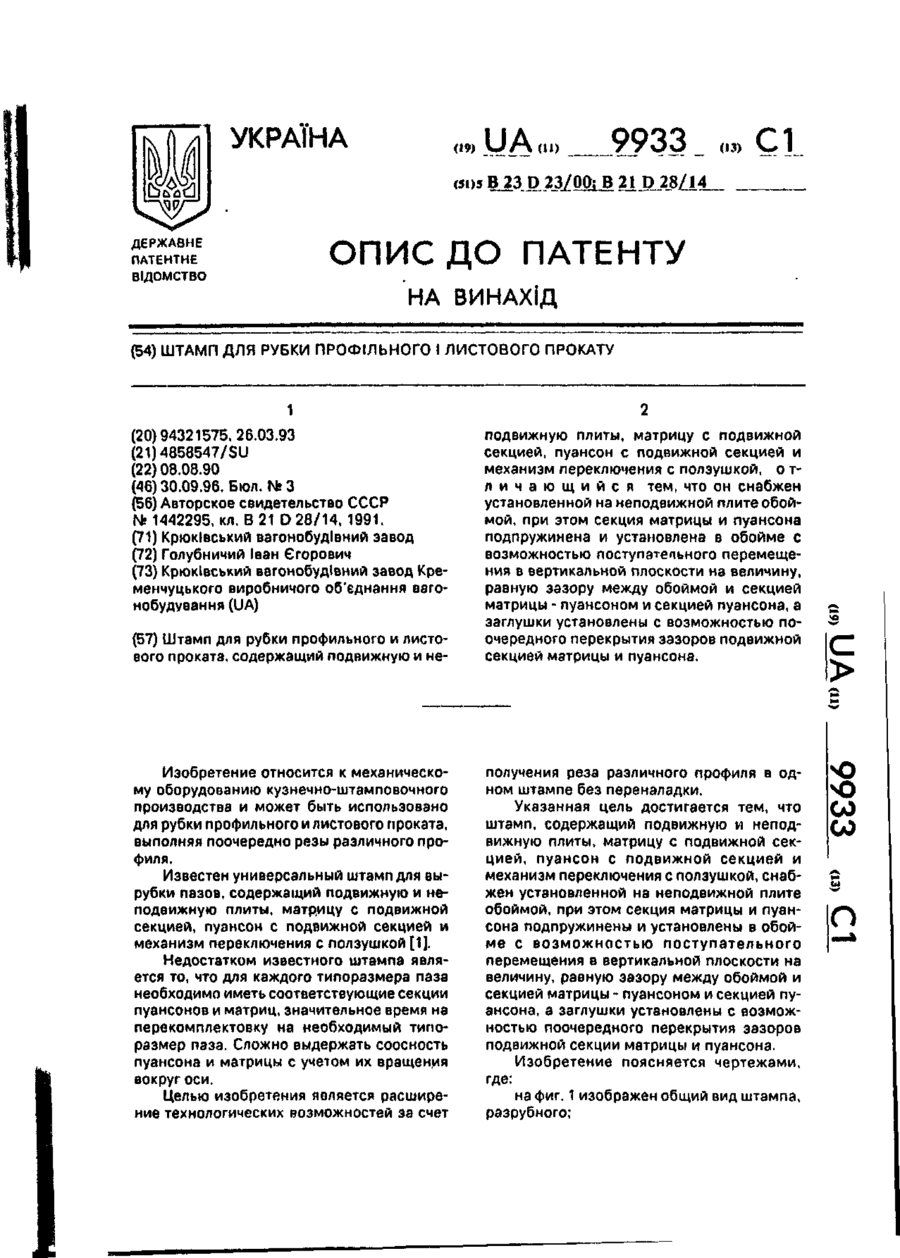

Номер патенту: 9933

Опубліковано: 30.09.1996

Автор: Голубничий Іван Єгорович

МПК: B23D 23/00, B21D 28/14

Мітки: прокату, штамп, профільного, листового, рубки

Формула / Реферат:

Штамп для рубки профильного и листового проката, содержащий подвижную и неподвижную плиты, матрицу с подвижной секцией, пуансон с подвижной секцией и механизм переключения с ползушкой, отличающийся тем, что он снабжен установленной на неподвижной плите обоймой, при этом секция матрицы и пуансона подпружинена и установлена в обойме с возможностью поступательного перемещения в вертикальной плоскости на величину, равную зазору между обоймой и...

Номер патенту: 2041

Опубліковано: 20.12.1994

Автори: Наливайченко Юрій Михайлович, Гавриленко Володимир Васильович

МПК: B21D 28/14

Мітки: дії, штамп, послідовно

Формула / Реферат:

1. Штамп последовательного действия для изготовления плоских деталей с криволинейными противолежащими сторонами, содержащий пуан­сон и матрицу для вырубки контура первой детали и пуансон и матрицу для вырубки криволинейного контура второй детали, отличающийся тем, что, с целью повышения качества деталей, штамп снаб­жен пуансонами и матрицами для отрезки заго­товки второй детали и боковых кромок отхода от первой, расположенными между...
