Фільтр

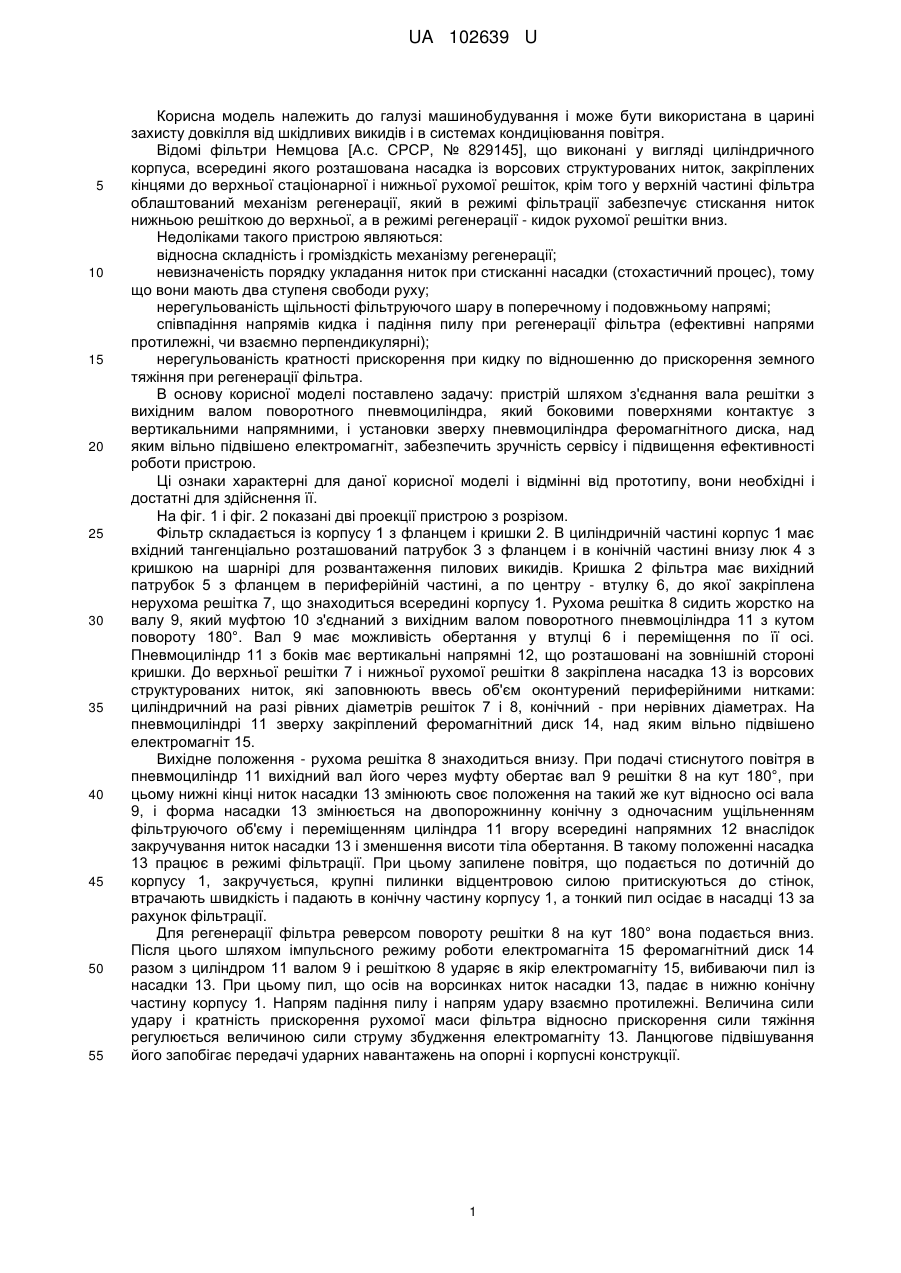

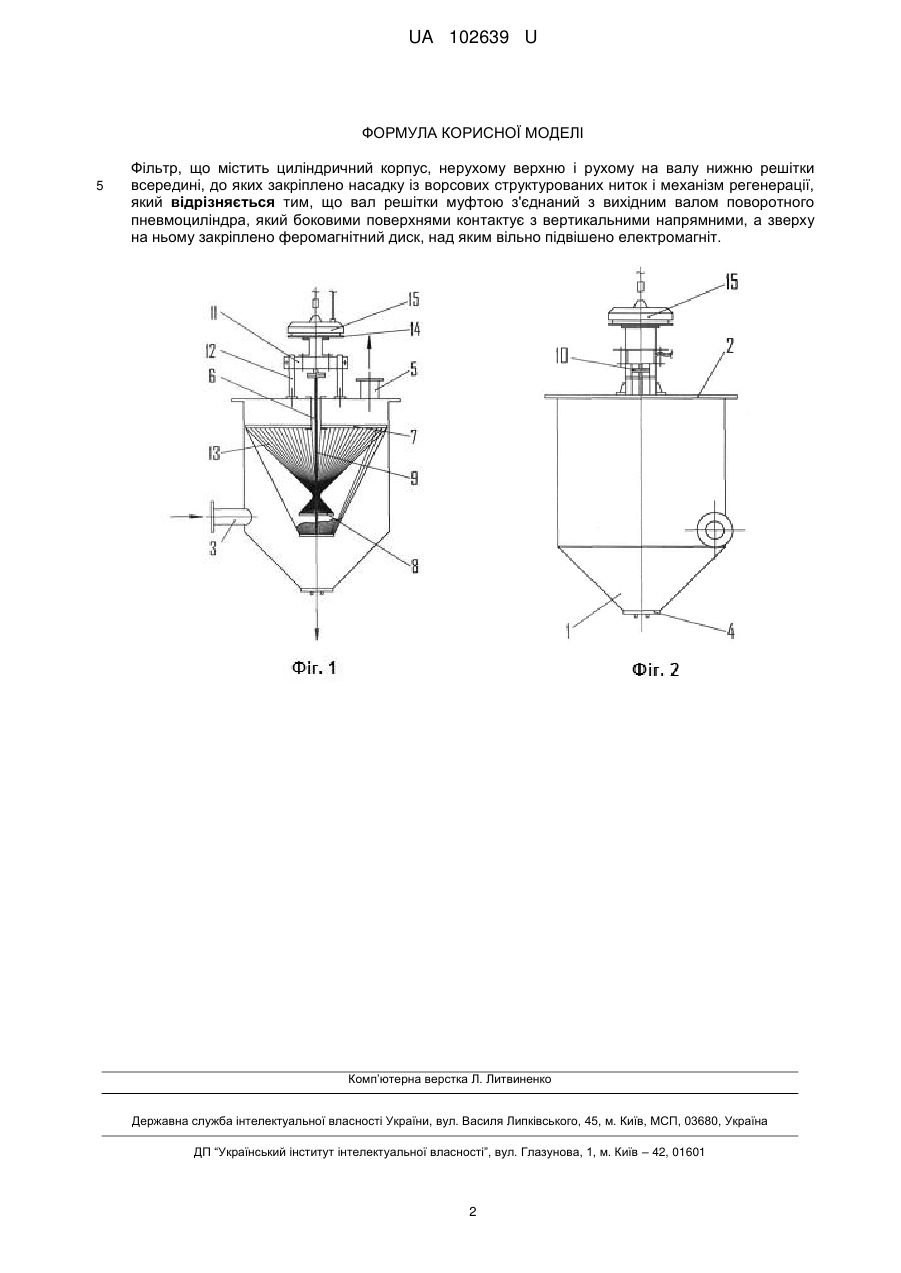

Реферат: Фільтр містить циліндричний корпус, нерухому верхню і рухому на валу нижню решітки всередині, до яких закріплено насадку із ворсових структурованих ниток і механізм регенерації. Вал решітки муфтою з'єднаний з вихідним валом поворотного пневмоциліндра, який боковими поверхнями контактує з вертикальними напрямними. Зверху на валу закріплено феромагнітний диск, над яким вільно підвішено електромагніт. UA 102639 U (54) ФІЛЬТР UA 102639 U UA 102639 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і може бути використана в царині захисту довкілля від шкідливих викидів і в системах кондиціювання повітря. Відомі фільтри Немцова [А.с. СРСР, № 829145], що виконані у вигляді циліндричного корпуса, всередині якого розташована насадка із ворсових структурованих ниток, закріплених кінцями до верхньої стаціонарної і нижньої рухомої решіток, крім того у верхній частині фільтра облаштований механізм регенерації, який в режимі фільтрації забезпечує стискання ниток нижньою решіткою до верхньої, а в режимі регенерації - кидок рухомої решітки вниз. Недоліками такого пристрою являються: відносна складність і громіздкість механізму регенерації; невизначеність порядку укладання ниток при стисканні насадки (стохастичний процес), тому що вони мають два ступеня свободи руху; нерегульованість щільності фільтруючого шару в поперечному і подовжньому напрямі; співпадіння напрямів кидка і падіння пилу при регенерації фільтра (ефективні напрями протилежні, чи взаємно перпендикулярні); нерегульованість кратності прискорення при кидку по відношенню до прискорення земного тяжіння при регенерації фільтра. В основу корисної моделі поставлено задачу: пристрій шляхом з'єднання вала решітки з вихідним валом поворотного пневмоциліндра, який боковими поверхнями контактує з вертикальними напрямними, і установки зверху пневмоциліндра феромагнітного диска, над яким вільно підвішено електромагніт, забезпечить зручність сервісу і підвищення ефективності роботи пристрою. Ці ознаки характерні для даної корисної моделі і відмінні від прототипу, вони необхідні і достатні для здійснення її. На фіг. 1 і фіг. 2 показані дві проекції пристрою з розрізом. Фільтр складається із корпусу 1 з фланцем і кришки 2. В циліндричній частині корпус 1 має вхідний тангенціально розташований патрубок 3 з фланцем і в конічній частині внизу люк 4 з кришкою на шарнірі для розвантаження пилових викидів. Кришка 2 фільтра має вихідний патрубок 5 з фланцем в периферійній частині, а по центру - втулку 6, до якої закріплена нерухома решітка 7, що знаходиться всередині корпусу 1. Рухома решітка 8 сидить жорстко на валу 9, який муфтою 10 з'єднаний з вихідним валом поворотного пневмоціліндра 11 з кутом повороту 180°. Вал 9 має можливість обертання у втулці 6 і переміщення по її осі. Пневмоциліндр 11 з боків має вертикальні напрямні 12, що розташовані на зовнішній стороні кришки. До верхньої решітки 7 і нижньої рухомої решітки 8 закріплена насадка 13 із ворсових структурованих ниток, які заповнюють ввесь об'єм оконтурений периферійними нитками: циліндричний на разі рівних діаметрів решіток 7 і 8, конічний - при нерівних діаметрах. На пневмоциліндрі 11 зверху закріплений феромагнітний диск 14, над яким вільно підвішено електромагніт 15. Вихідне положення - рухома решітка 8 знаходиться внизу. При подачі стиснутого повітря в пневмоциліндр 11 вихідний вал його через муфту обертає вал 9 решітки 8 на кут 180°, при цьому нижні кінці ниток насадки 13 змінюють своє положення на такий же кут відносно осі вала 9, і форма насадки 13 змінюється на двопорожнинну конічну з одночасним ущільненням фільтруючого об'єму і переміщенням циліндра 11 вгору всередині напрямних 12 внаслідок закручування ниток насадки 13 і зменшення висоти тіла обертання. В такому положенні насадка 13 працює в режимі фільтрації. При цьому запилене повітря, що подається по дотичній до корпусу 1, закручується, крупні пилинки відцентровою силою притискуються до стінок, втрачають швидкість і падають в конічну частину корпусу 1, а тонкий пил осідає в насадці 13 за рахунок фільтрації. Для регенерації фільтра реверсом повороту решітки 8 на кут 180° вона подається вниз. Після цього шляхом імпульсного режиму роботи електромагніта 15 феромагнітний диск 14 разом з циліндром 11 валом 9 і решіткою 8 ударяє в якір електромагніту 15, вибиваючи пил із насадки 13. При цьому пил, що осів на ворсинках ниток насадки 13, падає в нижню конічну частину корпусу 1. Напрям падіння пилу і напрям удару взаємно протилежні. Величина сили удару і кратність прискорення рухомої маси фільтра відносно прискорення сили тяжіння регулюється величиною сили струму збудження електромагніту 13. Ланцюгове підвішування його запобігає передачі ударних навантажень на опорні і корпусні конструкції. 1 UA 102639 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Фільтр, що містить циліндричний корпус, нерухому верхню і рухому на валу нижню решітки всередині, до яких закріплено насадку із ворсових структурованих ниток і механізм регенерації, який відрізняється тим, що вал решітки муфтою з'єднаний з вихідним валом поворотного пневмоциліндра, який боковими поверхнями контактує з вертикальними напрямними, а зверху на ньому закріплено феромагнітний диск, над яким вільно підвішено електромагніт. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
