Ущільнення сальникового типу для обертового вала

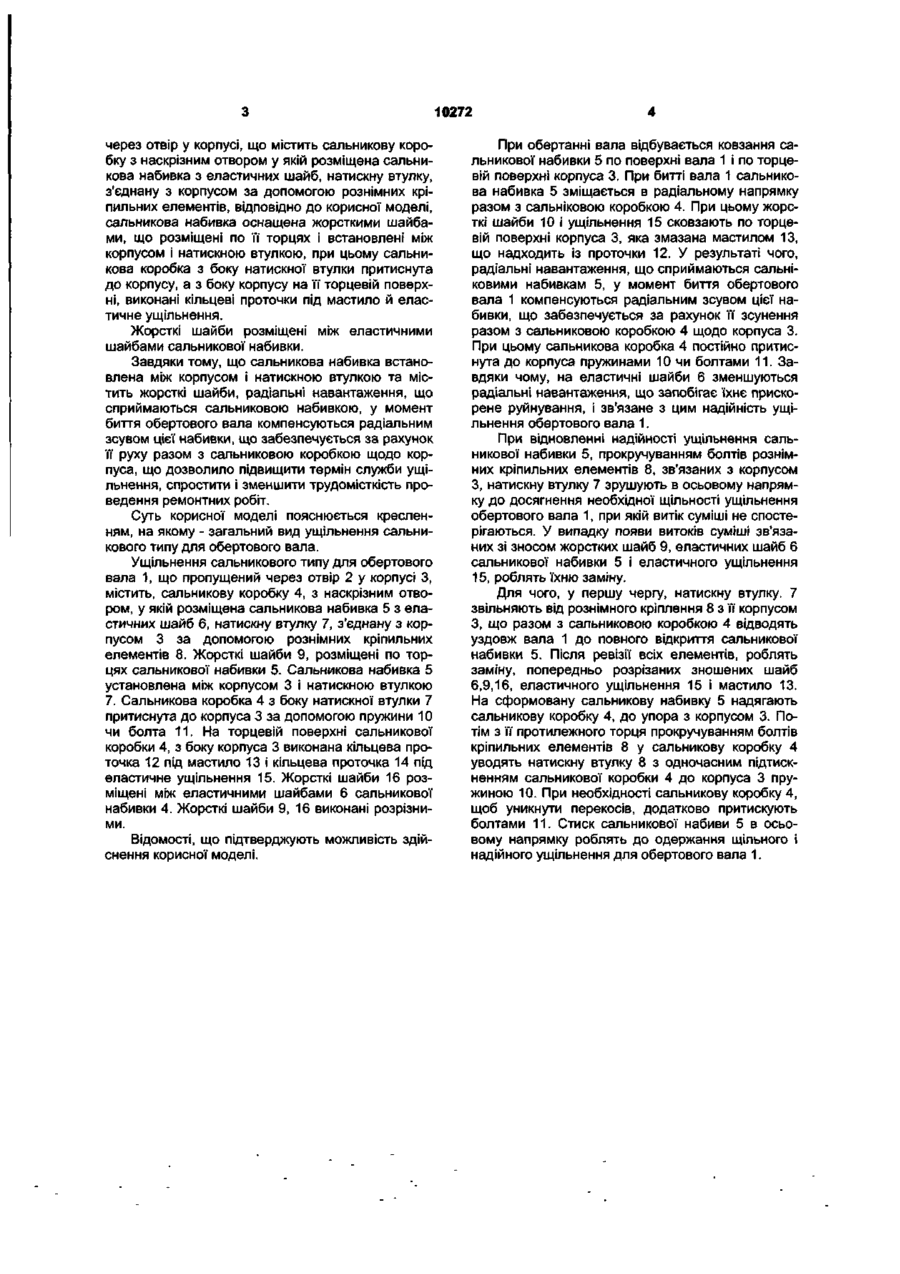

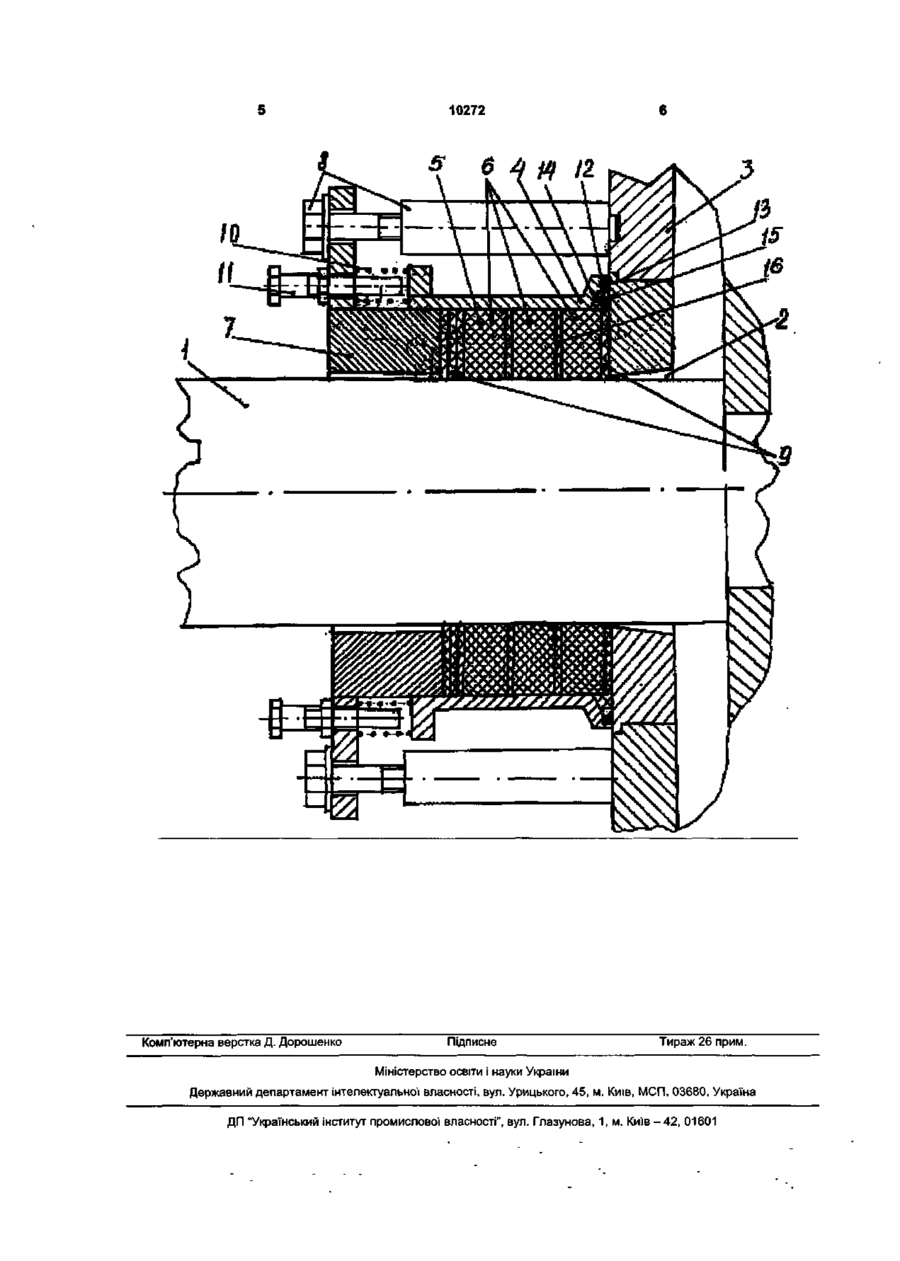

1 Ущільнення сальникового типу для обертового вала, що пропущений через отвір у корпусі, що містить сальникову коробку з наскрізним отвором, у якій розміщена сальникова набивка з еластичних шайб, натискну втулку, з'єднану з корпусом за допомогою рознімних кріпильних елементів, яке відрізняється тим, що сальникова набивка оснащена жорсткими шайбами, що розміщені по її торцях, і встановлена між корпусом і натискною втулкою, при цьому сальникова коробка з боку натискної втулки притиснута до корпусу, а з боку корпусу, на й торцевої поверхні, виконані кільцеві проточки під мастило й еластичне ущільнення 2 Ущільнення сальникового типу для обертового вала по п 1, яке відрізняється тим, що жорсткі шайби розміщені між еластичними шайбами сальникової набивки Корисна модель відноситься до ущільнення обертових валів і може бути використана в змішувачах, живильниках, млинах, дробарках і інших видах машин для переробки різних продуктів Відоме ущільнення сальникового типу для обертового вала, який пропущений через отвір у корпусі по а с СРСР №1028927, МПК5 F16J15/18, Бюл №26, 15 07 1983р. що містить, сальникову коробку з наскрізним циліндричним отвором у якій розміщена сальникова набивка з еластичних шайб і натискну втулку, з'єднану з корпусом за допомогою рознімних кріпильних елементів Найбільш близьким аналогом до корисної моделі, що заявляється, по сукупності співпадаючих ознак і очікуваному технічному результату є ущільнення сальникового типу для обертового вала, який пропущений через отвір у корпусі по а с СРСР, №1221429А, МПК4 F16J15/18 Бюл №12, 30 03 1986р. що містить, сальникову коробку з наскрізним циліндричним отвором у який розміщена сальникова набивка з еластичних шайб і натискну втулку, з'єднану з корпусом за допомогою рознімних кріпильних елементів Загальним недоліком приведених ущільнень є те, що сальникова набивка з еластичних шайб що розміщена в нерухомій сальниковій коробці, при биттях вала не має можливості зміщуватися разом з сальниковою набивкою в радіальному напрямку У результаті чого, радіальні й осьові навантаження, що сприймаються сальниковими набивкам, гасяться ними в обсязі, обмеженому для їх деформації, що приводить до руйнування структури матеріалу еластичних шайб, їхньому зминанню і зниженню надійності ущільнення Для відновлення надійного ущільнення сальникової набивки, її притискують за допомогою натискної втулки Однак після декількох операцій їх притискування, еластичні шайби сальникової набивки утрачають свої властивості, отже, і надійність ущільнення Після ЧОГО їх заміняють Однак доступ до шайб у даній конструкції обмежений При цьому доступ до поверхонь, що вимагають зачищення від налиплої на них робочої суміші обмежений корпусом, що значно ускладнює процес заміни і робить його трудомістким і ненадійним Пояснюється це тим, що сальникова коробка розміщена в отворі корпуса, а сальникова набивка виступає за його межі В основу корисної моделі, поставлена задача удосконалити ущільнення сальникового типу для обертового вала, пропущеного через отвір у корпусі, шляхом зміни елементів конструкції і взаємозв'язку між ними, зменшити деформаційні навантаження на елементи ущільнення сальникового типу і за рахунок цього підвищити термін служби ущільнення, спростити і зменшити трудомісткість проведення ремонтних робіт Задача вирішена тим, що ущільнення сальникового типу для обертового вала що пропущений CM CM 10272 через отвір у корпусі, що містить сальникову коробку з наскрізним отвором у якій розміщена сальникова набивка з еластичних шайб, натискну втулку, з'єднану з корпусом за допомогою рознімних кріпильних елементів, відповідно до корисної моделі, сальникова набивка оснащена жорсткими шайбами, що розміщені по її торцях і встановлені між корпусом і натискною втулкою, при цьому сальникова коробка з боку натискної втулки притиснута до корпусу, а з боку корпусу на її торцевій поверхні, виконані кільцеві проточки під мастило й еластичне ущільнення. Жорсткі шайби розміщені між еластичними шайбами сальникової набивки. Завдяки тому, що сальникова набивка встановлена між корпусом і натискною втулкою та містить жорсткі шайби, радіальні навантаження, що сприймаються сальниковою набивкою, у момент биття обертового вала компенсуються радіальним зсувом цієї набивки, що забезпечується за рахунок її руху разом з сальниковою коробкою щодо корпуса, що дозволило підвищити термін служби ущільнення, спростити і зменшити трудомісткість проведення ремонтних робіт. Суть корисної моделіпояснюється кресленням, на якому - загальний вид ущільнення сальникового типу для обертового вала. Ущільнення сальникового типу для обертового вала 1, що пропущений через отвір 2 у корпусі З, містить, сальникову коробку 4, з наскрізним отвором, у якій розміщена сальникова набивка 5 з еластичних шайб 6, натискну втулку 7, з'єднану з корпусом 3 за допомогою рознімних кріпильних елементів 8. Жорсткі шайби 9, розміщені по торцях сальникової набивки 5. Сальникова набивка 5 установлена між корпусом 3 і натискною втулкою 7. Сальникова коробка 4 з боку натискної втулки 7 притиснута до корпуса 3 за допомогою пружини 10 чи болта 11. На торцевій поверхні сальникової коробки 4, з боку корпуса 3 виконана кільцева проточка 12 під мастило 13 і кільцева проточка 14 під еластичне ущільнення 15. Жорсткі шайби 16 розміщені між еластичними шайбами 6 сальникової набивки 4. Жорсткі шайби 9, 16 виконані розрізними. Відомості, що підтверджують можливість здійснення корисної моделі. При обертанні вала відбувається ковзання сальникової набивки 5 по поверхні вала 1 і по торцевій поверхні корпуса 3. При битті вала 1 сальникова набивка 5 зміщається в радіальному напрямку разом з сальніковою коробкою 4. При цьому жорсткі шайби 10 і ущільнення 15 сковзають по торцевій поверхні корпуса 3, яка змазана мастилом 13, що надходить із проточки 12. У результаті чого, радіальні навантаження, що сприймаються сальніковими набивкам 5, у момент биття обертового вала 1 компенсуються радіальним зсувом цієї набивки, що забезпечується за рахунок її зсунення разом з сальниковою коробкою 4 щодо корпуса 3. При цьому сальникова коробка 4 постійно притиснута до корпуса пружинами 10 чи болтами 11. Завдяки чому, на еластичні шайби 6 зменшуються радіальні навантаження, що запобігає їхнє прискорене руйнування, і зв'язане з цим надійність ущільнення обертового вала 1. При відновленні надійності ущільнення сальникової набивки 5, прокручуванням болтів рознімних кріпильних елементів 8, зв'язаних з корпусом З, натискну втулку 7 зрушують в осьовому напрямку до досягнення необхідної щільності ущільнення обертового вала 1, при якій витік суміші не спостерігаються. У випадку появи витоків суміші зв'язаних зі зносом жорстких шайб 9, еластичних шайб 6 сальникової набивки 5 і еластичного ущільнення 15, роблять їхню заміну. Для чого, у першу чергу, натискну втулку. 7 звільняють від рознімного кріплення 8 з її корпусом З, що разом з сальниковою коробкою 4 відводять уздовж вала 1 до повного відкриття сальникової набивки 5. Після ревізії всіх елементів, роблять заміну, попередньо розрізаних зношених шайб 6,9,16, еластичного ущільнення 15 і мастило 13. На сформовану сальникову набивку 5 надягають сальникову коробку 4, до упора з корпусом 3. Потім з її протилежного торця прокручуванням болтів кріпильних елементів 8 у сальникову коробку 4 уводять натискну втулку 8 з одночасним підтискненням сальникової коробки 4 до корпуса 3 пружиною 10. При необхідності сальникову коробку 4, щоб уникнути перекосів, додатково притискують болтами 11. Стиск сальникової набиви 5 в осьовому напрямку роблять до одержання щільного і надійного ущільнення для обертового вала 1. 10272 Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
