Затвор для сипучого матеріалу
Формула / Реферат
1. Затвор для сипучого матеріалу, що містить корпус з випускним отвором, поворотний лоток, зв'язаний із поворотним каркасом, складеним з двох боковин і перемички між ними, який відрізняється тим, що лоток і каркас встановлені з можливістю повороту відносно спільної горизонтальної осі, розташованої за корпусом, лоток оснащений зовнішньою опорною пластиною для нижніх торців каркасу і встановленими на її бокових краях додатковими бортами, які мають з продовженими за перемичку боковинами каркасу спільний з'єднувально-роз'єднувальний вузол, зв'язаний з приводом, при цьому затвор виконаний з можливістю фіксації закритого і відкритого положень лотка.
2. Затвор за п. 1, який відрізняється тим, що борти і боковини виконані ромбоподібної форми.
3. Затвор за п. 1 або 2, який відрізняється тим, що він оснащений зовнішньокорпусними і прилягаючими до них зверху внутрішньолотковими фіксаторами відкритого положення лотка.
4. Затвор за пп. 1-3, який відрізняється тим, що з'єднувально-роз'єднувальний вузол включає з'єднані трубкою для вставного стержня отвори в продовжених за перемичку боковинах каркасу і співвісні з ними отвори в додаткових бортах лотка, причому трубка зв'язана з приводом і фіксуючим пристроєм закритого положення лотка.
Текст

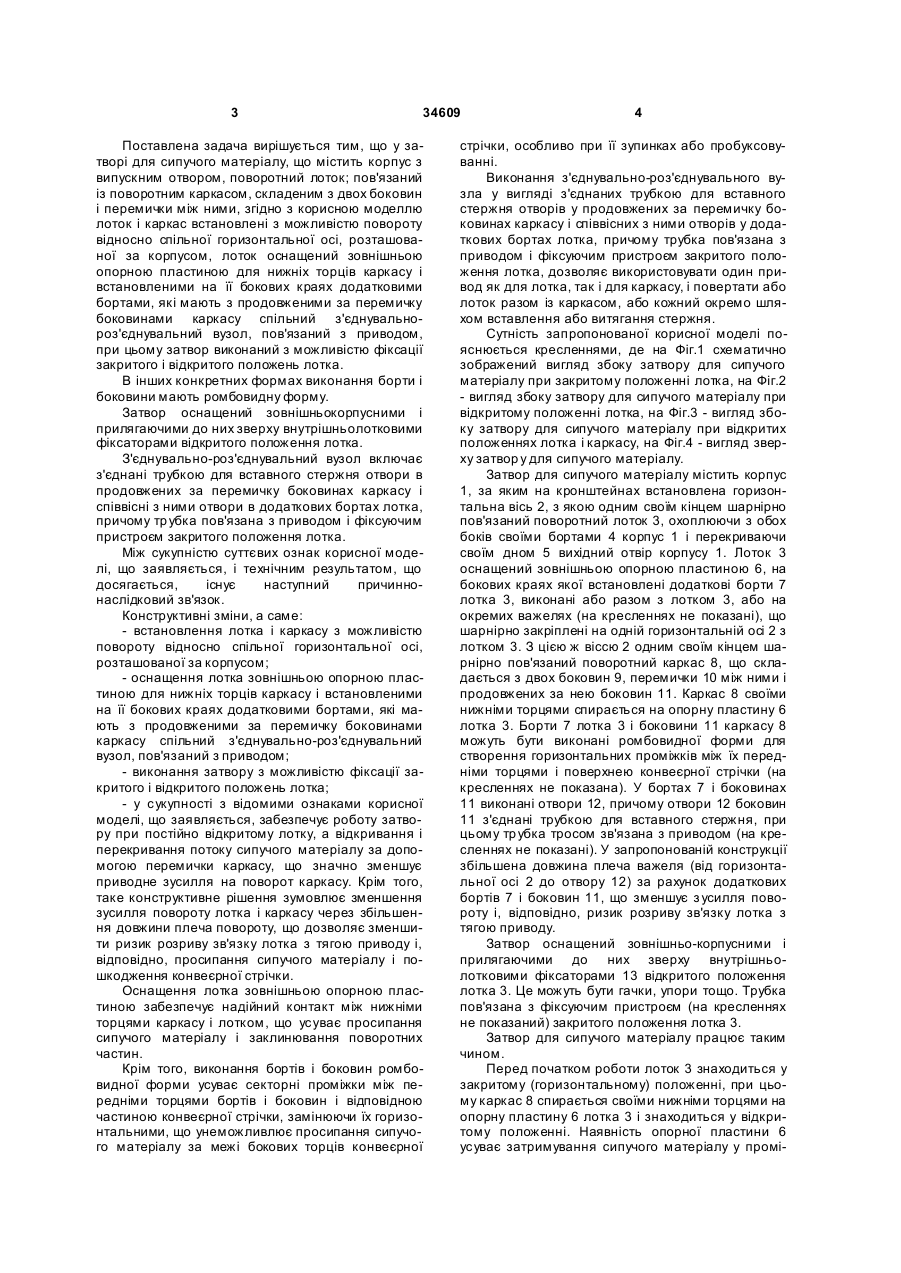

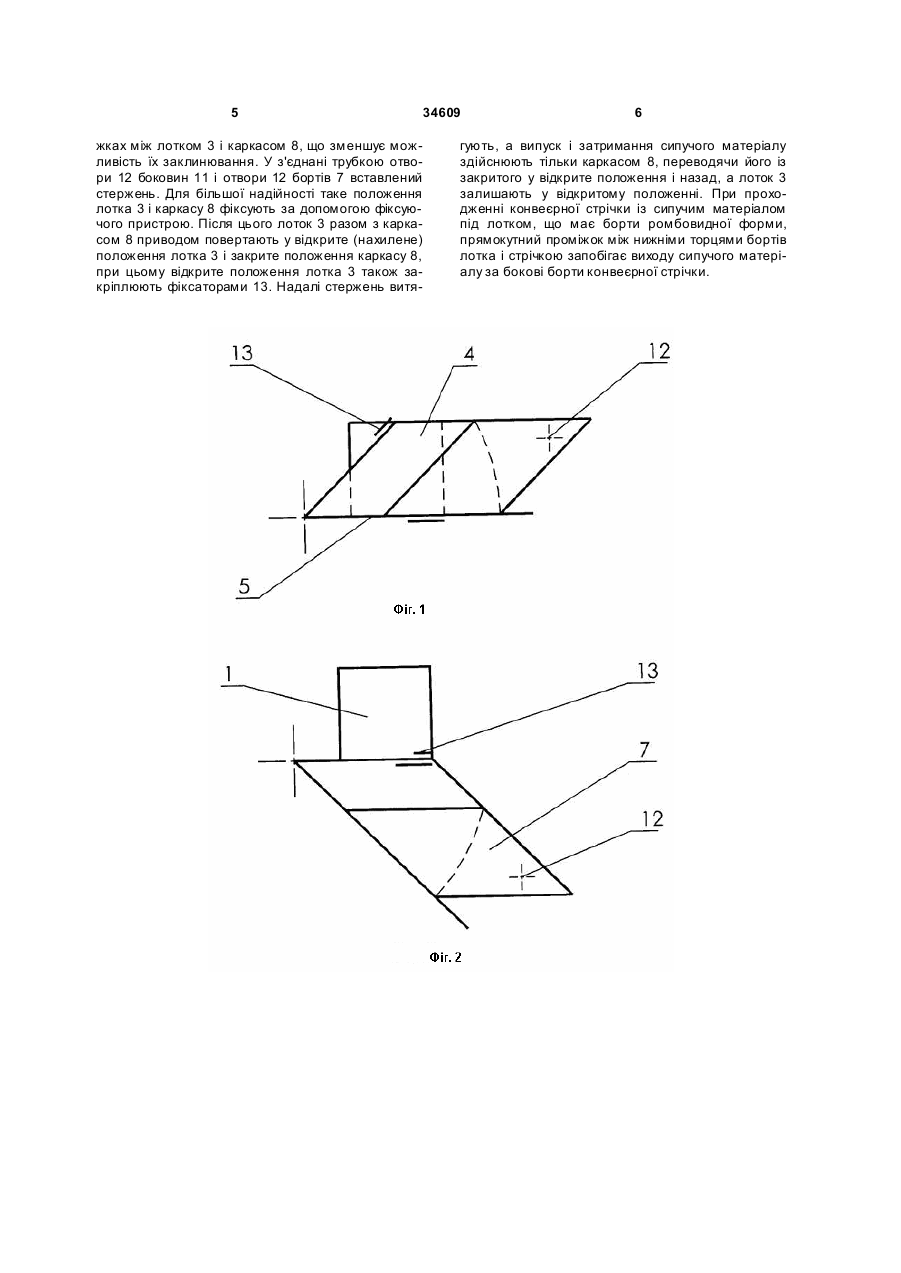

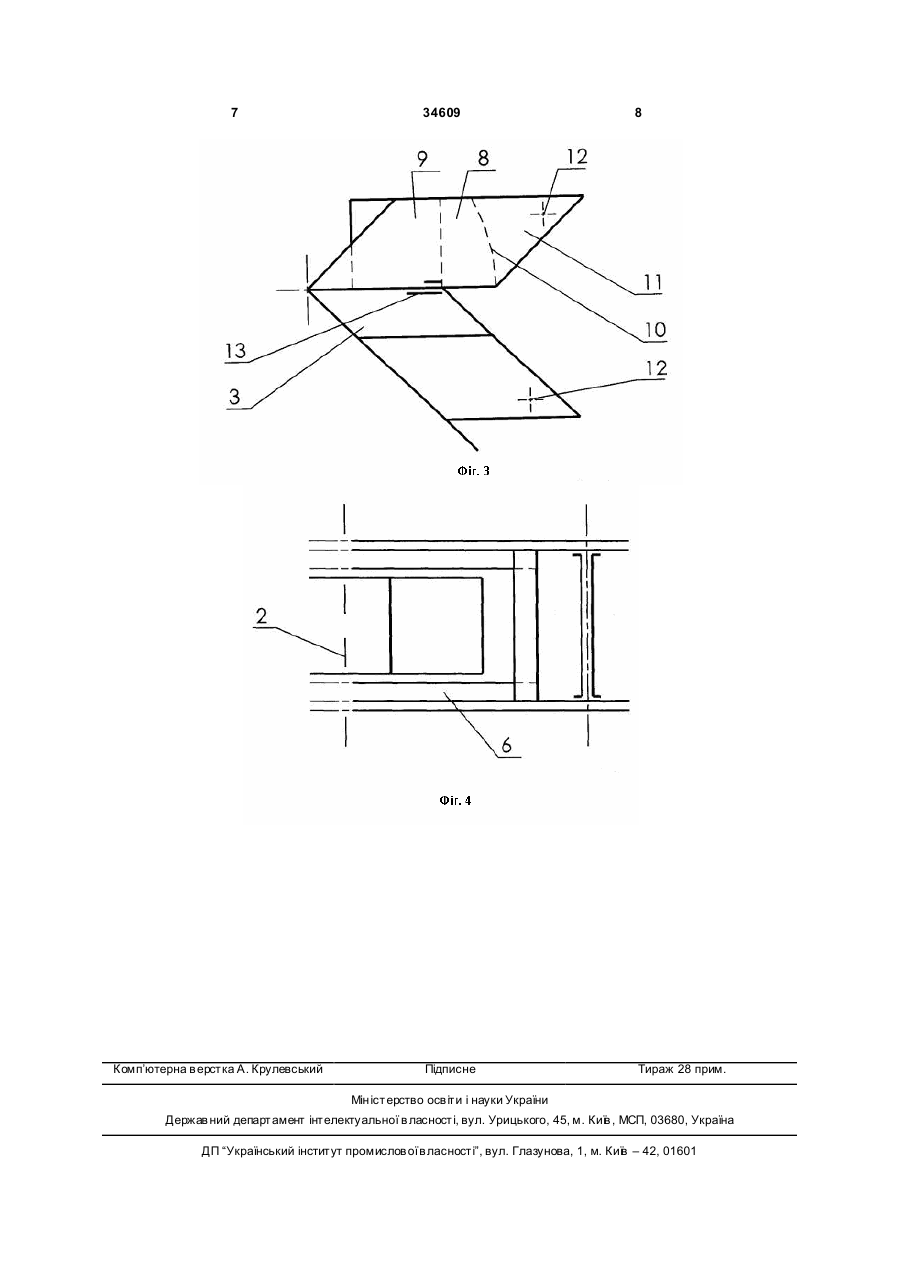

1. Затвор для сипучого матеріалу, що містить корпус з випускним отвором, поворотний лоток, зв'язаний із поворотним каркасом, складеним з двох боковин і перемички між ними, який відрізняється тим, що лоток і каркас встановлені з можливістю повороту відносно спільної горизонтальної осі, розташованої за корпусом, лоток оснащений зовнішньою опорною пластиною для нижніх торців каркасу і встановленими на її бокових краях додатковими бортами, які мають з продовженими за перемичку боковинами каркасу спі 3 34609 Поставлена задача вирішується тим, що у затворі для сипучого матеріалу, що містить корпус з випускним отвором, поворотний лоток; пов'язаний із поворотним каркасом, складеним з двох боковин і перемички між ними, згідно з корисною моделлю лоток і каркас встановлені з можливістю повороту відносно спільної горизонтальної осі, розташованої за корпусом, лоток оснащений зовнішньою опорною пластиною для нижніх торців каркасу і встановленими на її бокових краях додатковими бортами, які мають з продовженими за перемичку боковинами каркасу спільний з'єднувальнороз'єднувальний вузол, пов'язаний з приводом, при цьому затвор виконаний з можливістю фіксації закритого і відкритого положень лотка. В інших конкретних формах виконання борти і боковини мають ромбовидну форму. Затвор оснащений зовнішньокорпусними і прилягаючими до них зверху внутрішньолотковими фіксаторами відкритого положення лотка. З'єднувально-роз'єднувальний вузол включає з'єднані трубкою для вставного стержня отвори в продовжених за перемичку боковинах каркасу і співвісні з ними отвори в додаткових бортах лотка, причому тр убка пов'язана з приводом і фіксуючим пристроєм закритого положення лотка. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує наступний причиннонаслідковий зв'язок. Конструктивні зміни, а саме: - встановлення лотка і каркасу з можливістю повороту відносно спільної горизонтальної осі, розташованої за корпусом; - оснащення лотка зовнішньою опорною пластиною для нижніх торців каркасу і встановленими на її бокових краях додатковими бортами, які мають з продовженими за перемичку боковинами каркасу спільний з'єднувально-роз'єднувальний вузол, пов'язаний з приводом; - виконання затвору з можливістю фіксації закритого і відкритого положень лотка; - у сукупності з відомими ознаками корисної моделі, що заявляється, забезпечує роботу затвору при постійно відкритому лотку, а відкривання і перекривання потоку сипучого матеріалу за допомогою перемички каркасу, що значно зменшує приводне зусилля на поворот каркасу. Крім того, таке конструктивне рішення зумовлює зменшення зусилля повороту лотка і каркасу через збільшення довжини плеча повороту, що дозволяє зменшити ризик розриву зв'язку лотка з тягою приводу і, відповідно, просипання сипучого матеріалу і пошкодження конвеєрної стрічки. Оснащення лотка зовнішньою опорною пластиною забезпечує надійний контакт між нижніми торцями каркасу і лотком, що усуває просипання сипучого матеріалу і заклинювання поворотних частин. Крім того, виконання бортів і боковин ромбовидної форми усуває секторні проміжки між передніми торцями бортів і боковин і відповідною частиною конвеєрної стрічки, замінюючи їх горизонтальними, що унеможливлює просипання сипучого матеріалу за межі бокових торців конвеєрної 4 стрічки, особливо при її зупинках або пробуксовуванні. Виконання з'єднувально-роз'єднувального вузла у вигляді з'єднаних трубкою для вставного стержня отворів у продовжених за перемичку боковинах каркасу і співвісних з ними отворів у додаткових бортах лотка, причому трубка пов'язана з приводом і фіксуючим пристроєм закритого положення лотка, дозволяє використовувати один привод як для лотка, так і для каркасу, і повертати або лоток разом із каркасом, або кожний окремо шляхом вставлення або витягання стержня. Сутність запропонованої корисної моделі пояснюється кресленнями, де на Фіг.1 схематично зображений вигляд збоку затвору для сипучого матеріалу при закритому положенні лотка, на Фіг.2 - вигляд збоку затвору для сипучого матеріалу при відкритому положенні лотка, на Фіг.3 - вигляд збоку затвору для сипучого матеріалу при відкритих положеннях лотка і каркасу, на Фіг.4 - вигляд зверху затвор у для сипучого матеріалу. Затвор для сипучого матеріалу містить корпус 1, за яким на кронштейнах встановлена горизонтальна вісь 2, з якою одним своїм кінцем шарнірно пов'язаний поворотний лоток 3, охоплюючи з обох боківсвоїми бортами 4 корпус 1 і перекриваючи своїм дном 5 вихідний отвір корпусу 1. Лоток 3 оснащений зовнішньою опорною пластиною 6, на бокових краях якої встановлені додаткові борти 7 лотка 3, виконані або разом з лотком 3, або на окремих важелях (на кресленнях не показані), що шарнірно закріплені на одній горизонтальній осі 2 з лотком 3. З цією ж віссю 2 одним своїм кінцем шарнірно пов'язаний поворотний каркас 8, що складається з двох боковин 9, перемички 10 між ними і продовжених за нею боковин 11. Каркас 8 своїми нижніми торцями спирається на опорну пластину 6 лотка 3. Борти 7 лотка 3 і боковини 11 каркасу 8 можуть бути виконані ромбовидної форми для створення горизонтальних проміжків між їх передніми торцями і поверхнею конвеєрної стрічки (на кресленнях не показана). У бортах 7 і боковинах 11 виконані отвори 12, причому отвори 12 боковин 11 з'єднані трубкою для вставного стержня, при цьому тр убка тросом зв'язана з приводом (на кресленнях не показані). У запропонованій конструкції збільшена довжина плеча важеля (від горизонтальної осі 2 до отвору 12) за рахунок додаткових бортів 7 і боковин 11, що зменшує з усилля повороту і, відповідно, ризик розриву зв'язку лотка з тягою приводу. Затвор оснащений зовнішньо-корпусними і прилягаючими до них зверху внутрішньолотковими фіксаторами 13 відкритого положення лотка 3. Це можуть бути гачки, упори тощо. Трубка пов'язана з фіксуючим пристроєм (на кресленнях не показаний) закритого положення лотка 3. Затвор для сипучого матеріалу працює таким чином. Перед початком роботи лоток 3 знаходиться у закритому (горизонтальному) положенні, при цьому каркас 8 спирається своїми нижніми торцями на опорну пластину 6 лотка 3 і знаходиться у відкритому положенні. Наявність опорної пластини 6 усуває затримування сипучого матеріалу у промі 5 жках між лотком 3 і каркасом 8, що зменшує можливість їх заклинювання. У з'єднані трубкою отвори 12 боковин 11 і отвори 12 бортів 7 вставлений стержень. Для більшої надійності таке положення лотка 3 і каркасу 8 фіксують за допомогою фіксуючого пристрою. Після цього лоток 3 разом з каркасом 8 приводом повертають у відкрите (нахилене) положення лотка 3 і закрите положення каркасу 8, при цьому відкрите положення лотка 3 також закріплюють фіксаторами 13. Надалі стержень витя 34609 6 гують, а випуск і затримання сипучого матеріалу здійснюють тільки каркасом 8, переводячи його із закритого у відкрите положення і назад, а лоток 3 залишають у відкритому положенні. При проходженні конвеєрної стрічки із сипучим матеріалом під лотком, що має борти ромбовидної форми, прямокутний проміжок між нижніми торцями бортів лотка і стрічкою запобігає виходу сипучого матеріалу за бокові борти конвеєрної стрічки. 7 Комп’ютерна в ерстка А. Крулевський 34609 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLock for bulk material
Автори англійськоюMizin Vladyslav Leontiiovych
Назва патенту російськоюЗатвор для сыпучего материала
Автори російськоюМизин Владислав Леонтьевич
МПК / Мітки
МПК: B65G 47/02, B65D 90/00, B65G 65/00
Мітки: сипучого, затвор, матеріалу
